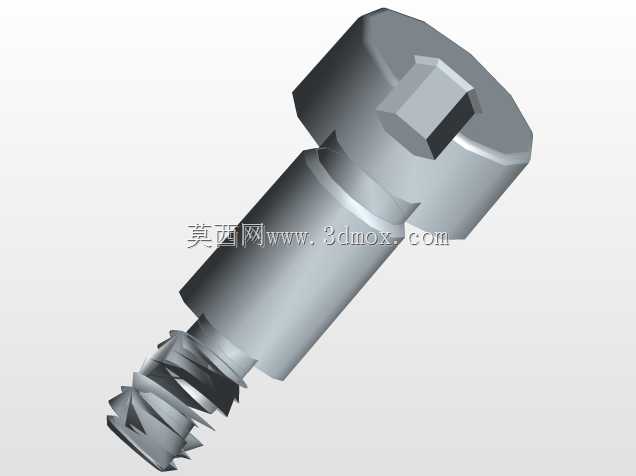

内六角圆柱头带轴肩自攻锁紧螺钉结构

做结构设计这么多年，紧固件选型永远是整机装配里最容易被忽略、却又最容易出问题的环节，尤其是仪器仪表、小型阀门这类对安装空间、连接可靠性要求极高的场景，常规的标准螺钉往往没法同时满足定位、锁紧、限距的多重需求，这次建模的这款带轴肩内六角自攻螺钉，就是针对这类窄空间精密装配场景做的结构优化。

先从实际应用场景说，这类螺钉最常用在仪表阀块的内嵌组件固定、小型气动阀的阀板叠装、精密仪器的外壳与内部安装座连接工位——这些工位有几个共性：一是安装沉孔深度有限，没法额外加装定位套或者垫圈；二是被连接件多为铝合金压铸壳体或者工程塑料阀座，攻丝后反复拆装容易滑牙；三是连接后需要严格控制螺钉拧入深度，避免顶到内部流道或者运动构件。常规的十字槽自攻螺钉没法控制拧入深度，普通内六角圆柱头螺钉又需要预先攻丝，反复拆装后螺纹失效概率高，而带轴肩的结构刚好把定位、限距、锁紧三个功能集成在一个零件上，减少装配时的零件数量，也降低了人工装配的出错概率。

从功能特性上拆解，这款螺钉的结构分三个功能段：最上端是标准内六角圆柱头，槽深按照通用内六角扳手的配合公差做了优化，避免拧入时出现滑角，圆柱头的外径比常规同规格自攻螺钉略小，适配更小的沉孔安装空间；中间的轴肩段是整个零件的核心功能区，轴肩的外径比螺纹大径大1.2倍左右，轴肩下端面做了0.1mm的退刀槽处理，当螺钉拧入到设计深度时，轴肩端面会紧紧压在被连接件的沉孔台肩上，一方面起到轴向定位的作用，保证每个螺钉的拧入深度完全一致，避免人工装配时扭矩控制不当导致的拧入过深或者过松，另一方面轴肩的承压面比普通螺钉头的承压面更大，能降低被连接件表面的压应力，避免塑料或者薄铝件被压溃；最下端是自攻锁紧螺纹段，螺纹牙型采用的是三角牙自攻结构，牙尖角度做了30度的倒角处理，拧入预制的光孔时就能自行攻出匹配的内螺纹，不需要预先攻丝，而且三角牙的锁紧特性可以在震动环境下防止螺钉松动，刚好适配阀门、仪器这类工作时会有流体脉动、轻微震动的工况。

设计思路上，建模时特意做了几处工程化的细节优化：一是轴肩和螺杆的过渡处做了R0.2的圆角过渡，避免热处理或者拧紧时出现应力集中导致螺杆断裂，很多新手建模时容易忽略这个圆角，实际量产时这个位置的断裂失效占比能到30%以上；二是螺纹末端做了导向锥，锥角15度，长度大概是2个螺距，装配时能快速对准预制孔，不用人工反复调整位置，适合自动化装配线的送料拧入；三是内六角槽的底部做了排屑空间，拧入时切削下来的基材碎屑可以存在槽底，不会因为碎屑卡滞导致螺钉拧不到位。

尺寸与安装边界这块，建模时完全按照实际装配的公差要求做了参数化设计：圆柱头高度对应沉孔的深度公差，轴肩长度对应被连接件的上层板厚，安装时只需要在上层板加工对应直径的沉孔和穿过轴肩的光孔，下层板只需要加工对应螺纹底径的预制光孔即可，不需要额外加工螺纹孔，也不需要加装平垫或者防松垫圈，整个安装位的轴向空间比常规螺钉加垫圈的方案节省了至少1.5mm，这对内部空间寸土寸金的小型仪表阀块来说非常关键。另外轴肩的外径公差取的是h7，和上层板的光孔采用小间隙配合，装配时还能起到两个连接件之间的径向定位作用，减少额外的定位销使用，进一步压缩装配工序和零件数量。

实际选型时要注意，这款螺钉的预制底孔直径要根据被连接件的材质调整：如果是ABS、PC这类工程塑料阀座，底孔直径取螺纹公称直径的0.8倍；如果是压铸铝合金阀块，底孔直径取螺纹公称直径的0.85倍，拧入扭矩控制在对应规格螺钉的推荐扭矩下限即可，因为轴肩到位后再加大扭矩只会让承压面压溃，不会提升锁紧力。建模时所有的倒角、圆角、退刀槽都按照量产机加工的工艺要求做了还原，没有出现工艺无法实现的尖角或者薄壁结构，不管是做3D打印手板验证，还是出图做冷镦量产，都可以直接调用模型做装配干涉检查，不用再做结构修正。
