机加工用V型夹持定位块结构设计

在常规金属切削加工的工序流转里，轴类、套类以及小型方形坯件的装夹定位一直是影响加工同轴度、端面垂直度的核心环节，V型块作为这类场景下应用最广泛的定位支撑元件，其结构合理性直接决定了单件加工的装夹效率与批量加工的尺寸一致性。从实际车间使用场景来看，这类V型块通常配合台虎钳、磁性工作台或者组合工装夹具使用，在铣削键槽、钻孔打中心孔、外圆磨削、同轴度检测等工序中承担工件的径向定位作用，相比平口钳直接夹持的方式，V型块的V形槽结构可以自动对中圆柱类工件的轴线，不需要反复打表找正，能大幅缩短单件装夹的辅助时间。

从功能特性上看，这款V型块的核心工作面是沿本体长度方向加工的90度V形开口槽，槽面经过精磨处理，表面粗糙度可以满足定位基准的精度要求，能够支撑不同直径范围的圆柱工件，同时V型块的底面、相邻侧面都加工为高精度的垂直基准面，既可以平放于机床工作台面使用，也可以侧装固定在弯板或者专用夹具上，满足不同角度的加工定位需求。本体上预留的紧固槽与安装孔位，能够配合T型螺栓、压板将V型块牢牢固定在机床工作台上，避免重切削过程中出现位移，影响加工精度。

设计这类V型块的时候，首先要考虑的是工作面的硬度与耐磨性，因为日常使用中频繁的工件装拆、切削力的持续作用，如果本体硬度不足，很容易出现V形槽面磕碰、磨损凹陷的问题，导致定位精度丧失，所以通常会选用合金工具钢作为坯料，经过整体淬火硬化处理后再对基准面、V形槽面进行精磨加工，保证各工作面的形位公差符合工装夹具的精度要求。其次要考虑V形槽的开口角度与有效支撑长度，90度的槽角是通用性最强的设计，既可以保证足够的支撑接触面积，避免工件装夹时出现压痕，也能适配更大直径范围的工件，不会出现小直径工件落槽过深、大直径工件无法落位的问题。

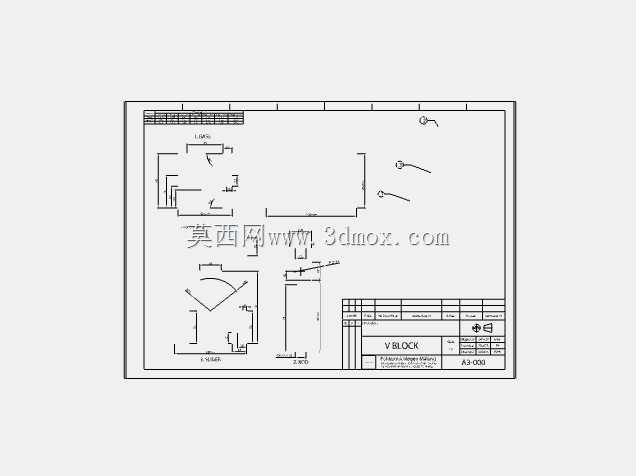

从安装边界尺寸来看，这款V型块的整体外形为规整长方体，底面平面度、侧面与底面的垂直度都控制在工装级精度范围内，安装时不需要额外加工适配底座，直接贴合机床工作台的T型槽布局即可完成固定。V形槽的中心高度经过精确计算，当工件放置在槽内时，工件轴线的高度与机床主轴的中心高偏差在合理范围内，不需要额外垫高或者调整主轴角度，就能满足轴类零件键槽铣削、径向孔加工的对刀要求。在实际使用中，这类V型块还可以成对配合使用，支撑长轴类工件的两端，保证长轴加工时的轴线水平度，避免因为支撑点间距不足导致工件在切削力作用下出现挠曲变形。

不同于专用定制夹具，这类标准V型块的通用性极强，除了常规的机加工工序定位，还可以用于三坐标测量、工件形位公差检测的辅助支撑，在设备装配环节也能作为轴类零件预装的定位基准，减少装配过程中的调整工作量。其结构没有多余的复杂部件，日常维护只需要定期清理工作面的切屑、切削液残留，避免杂质硌伤定位面即可，长期使用后如果槽面出现轻微磨损，也可以通过平面磨床重新修磨V形槽与基准面，恢复定位精度，使用寿命远高于普通的焊接式工装。在组合工装系统中，V型块还可以与角度垫铁、回转工作台配合，实现倾斜角度的工件定位，满足斜孔、斜面加工的装夹需求，是机械加工车间、工装夹具室必备的基础定位元件。
