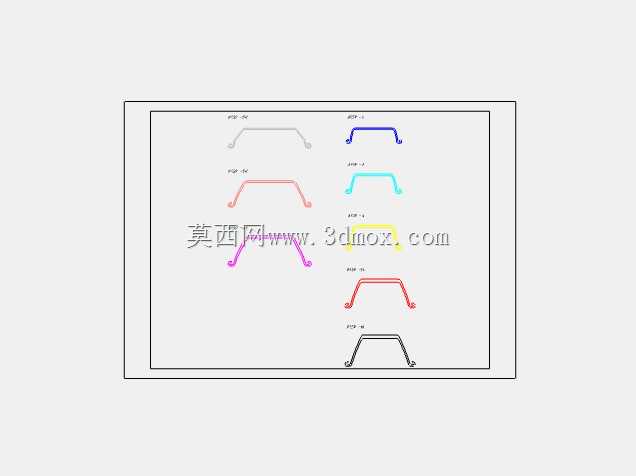

多规格U型热轧钢板桩截面结构设计

做岩土支护结构设计快十二年，经手的钢板桩选型项目少说有七八十个，从内河码头的临时围堰到城市核心区的深基坑支护，不同工况下对钢板桩的截面参数、锁口形式要求差异极大，这次整理的这套多规格U型钢板桩截面模型，基本覆盖了常规市政、水利项目常用的模数范围，做方案选型的时候不用再反复查型钢手册核对截面参数。

很多刚入行的结构设计师容易把钢板桩当成普通的热轧型钢来选型，实际上这类构件的核心作用不止是挡土，锁口部位的咬合精度直接决定了止水效果，做三维建模的时候特意把每一种规格的锁口咬合间隙都按实际加工公差做了还原，常规热轧工艺下锁口的配合间隙控制在0.8-1.2mm之间，这个间隙既可以保证打桩过程中相邻桩体可以顺利锁合，不会因为加工偏差出现插桩卡滞，又能在打入土层后通过锁口内的油脂、止水填充物实现静水压力下的密封效果，要是建模的时候忽略了这个间隙，做施工模拟的时候很容易出现干涉误判，给现场施工交底造成误导。

从实际应用场景来看，不同截面模量的钢板桩对应完全不同的支护深度要求，这套模型里的小截面规格，截面模量在600-800cm³/m区间，主要用于3-5米深度的市政管网沟槽支护，这类项目的施工周期短，通常不需要额外设置横向支撑，依靠桩体本身的抗弯强度就能平衡侧壁土压力，打桩设备用普通的振动锤就能完成作业，对周边场地的要求很低，适合老城区狭窄路段的管线施工。中等截面的规格截面模量在1200-1800cm³/m区间，多用于6-9米深度的建筑基坑支护、小型河道的防洪护岸，这类工况下通常需要配合1-2道横向钢支撑或者锚索，控制桩体的侧向位移，建模的时候特意把桩身的腹板、翼缘厚度做了区分，不同厚度对应的重量、抗弯承载力参数都和实际量产的型材参数一致，做支护结构受力验算的时候可以直接提取截面参数，不用再二次修正。大截面的规格截面模量在2200-3000cm³/m区间，主要用于10-15米深度的深水围堰、码头岸壁结构，这类项目的桩体长度通常在18米以上，除了承受土压力、水压力之外，还要考虑水流冲刷、船舶系缆力的影响，锁口部位的抗剪强度也做了对应加强，避免长期受荷出现锁口脱开的问题。

做这套模型的时候特意把不同规格的截面外形做了统一的模数适配，所有规格的锁口尺寸都是通用的，也就是说现场施工的时候可以根据不同深度的受力需求，在同一支护段搭配不同截面的桩体，比如基坑上部受力较小的区域用小截面桩，下部受力较大的区域换大截面桩，不用额外加工过渡连接件，既可以降低材料成本，也能减少现场施工的拼接工作量。很多设计人员做方案的时候容易忽略钢板桩的转角处理，这套模型里也预留了转角桩的拼接接口，常规的90度、120度转角都可以通过标准桩的切割焊接实现，不需要单独开模定制特殊截面的转角构件，这也是实际工程中最常用的处理方式，比定制转角桩的成本低60%以上，施工效率也更高。

关于安装边界的问题，建模的时候特意标注了每一种规格桩体的最小作业半径，打桩设备的作业空间要求，以及相邻桩体的插打顺序参考线，U型钢板桩的插打通常采用屏风式施工法，也就是先把一组桩体固定在导向架上再逐根打入，这样可以有效控制桩体的垂直度，避免打桩过程中出现桩体倾斜、锁口错位的问题。模型里的每一个截面都标注了桩身的重心位置，吊装的时候可以直接根据重心位置选择吊点，减少吊装过程中的桩体变形，尤其是长度超过15米的长桩，要是吊点位置选的不对，很容易在吊装过程中出现腹板屈曲，造成桩体报废。另外锁口部位的倒角也做了还原，实际生产中锁口的端部都会做15度的导向倒角，插桩的时候可以顺利导入相邻桩的锁口，不会因为端部的毛刺、变形出现卡滞，很多新手建模的时候容易把锁口做成直角，实际施工中这种没有倒角的桩体根本没法顺利插打。

从长期使用的角度来看，这套模型里的所有截面都预留了防腐处理的厚度余量，常规的环氧煤沥青防腐层厚度在0.3-0.5mm之间，建模的时候已经把这个厚度考虑在内，做构件装配的时候不会因为防腐层的厚度出现配合间隙超差的问题。对于有永久性使用要求的支护结构，比如防洪护岸、码头岸壁，还可以在模型基础上调整桩身的腹板厚度，增加腐蚀余量，满足50年以上的使用年限要求。另外桩体的端部加强结构也做了参数化设置，打桩过程中桩顶容易被振动锤击坏，通常会在桩顶加焊10-15mm厚的加强箍，模型里预留了加强箍的安装位置，不用再重新调整桩体的顶部尺寸。

很多施工单位做施工组织设计的时候，需要统计不同规格桩体的重量、打桩工程量，这套模型的每一个规格都设置了对应的材料密度参数，直接读取模型属性就能得到单根桩的重量、每延米支护段的材料用量，不用再手动查手册计算，能省不少方案编制的时间。另外做碰撞检查的时候，这套模型的锁口部位是完全按实际配合尺寸做的，只要模型里没有出现干涉，现场施工的时候就不会出现锁口卡滞、无法咬合的问题，比简化建模的精度高很多，能有效减少现场的施工问题。
