M8规格钢丝绳紧固夹结构设计

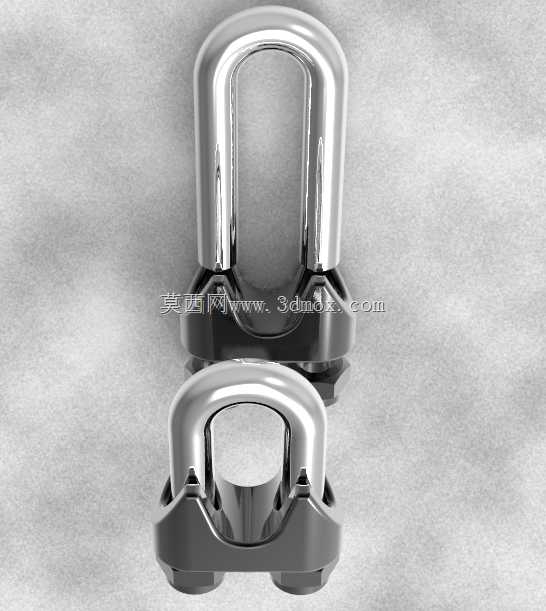

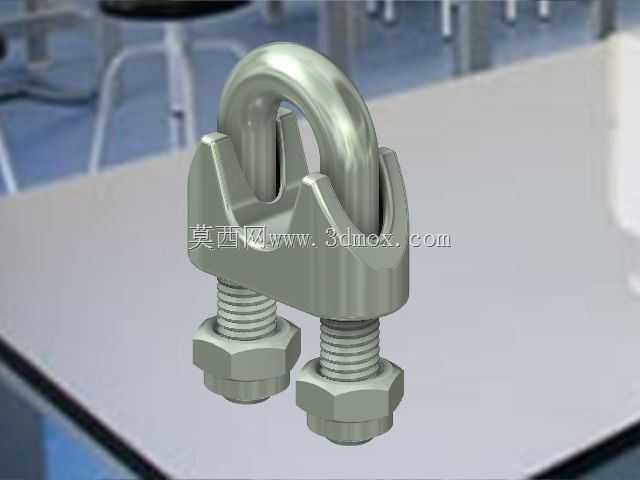

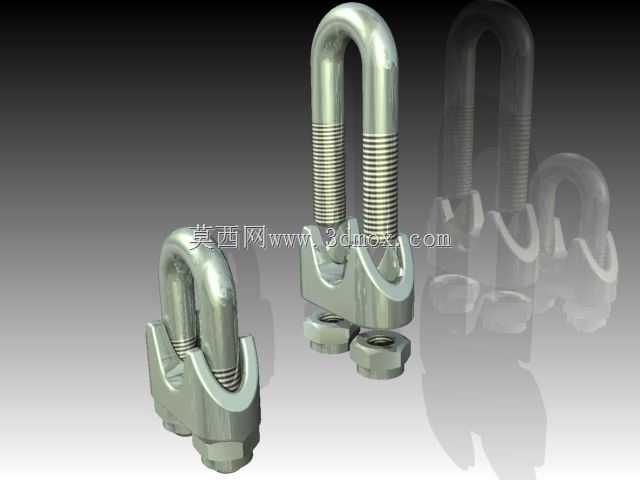

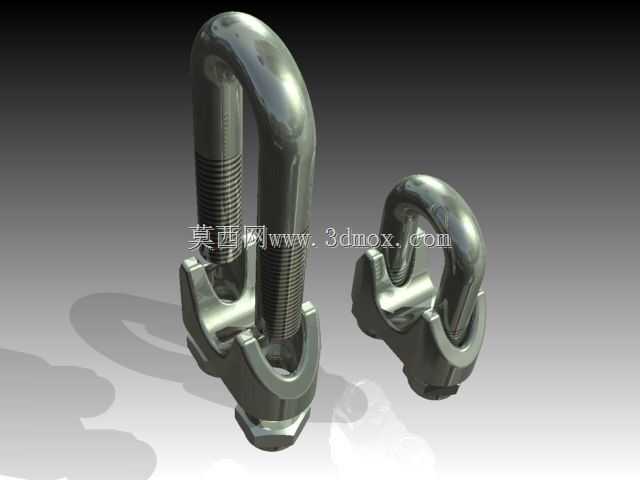

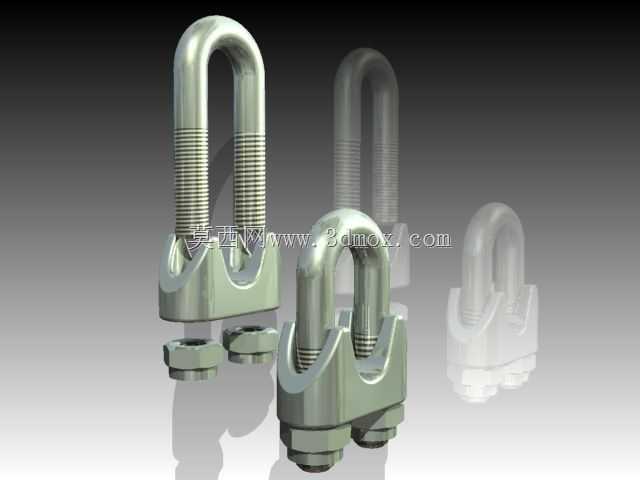

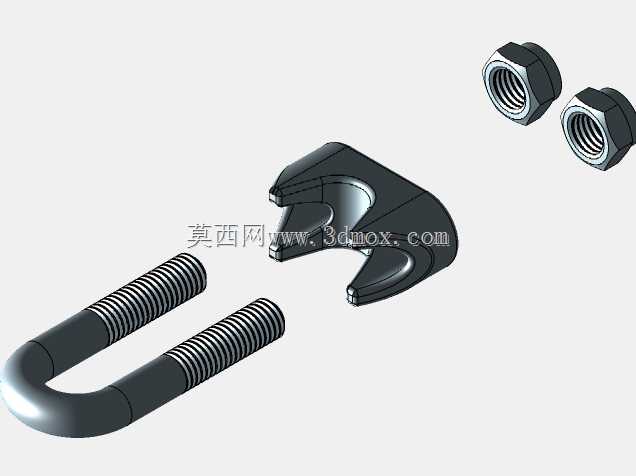

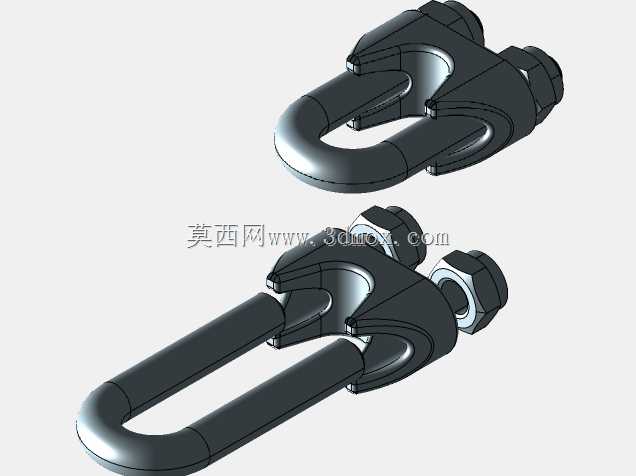

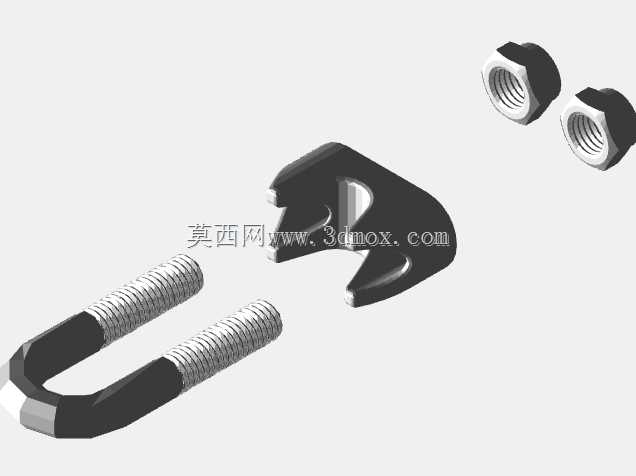

在起重吊装、索道架设、户外缆风固定、船舶系泊、舞台桁架拉接等涉及钢丝绳传力的作业场景里，钢丝绳夹是最常用的末端固定连接件，它不需要复杂的压套设备，仅靠常规扳手就能完成现场装配，是临时索具制作、钢丝绳端头固定、缆绳分支固定的核心配件。本次设计的M8规格绳夹，适配公称直径8mm的圆股钢丝绳，整体采用U形螺栓搭配鞍形夹座、双锁紧螺母的结构形式，没有多余的冗余结构，所有受力面都做了贴合钢丝绳曲率的圆弧处理，避免硬棱切割钢丝造成断丝隐患。

从实际使用的受力逻辑来看，绳夹的核心作用是通过夹座与U形螺栓的抱紧力，让钢丝绳的弯折段与主绳段产生足够的静摩擦力，抵消钢丝绳受拉时的滑移趋势，因此设计时首先要保证夹座的绳槽曲率与目标钢丝绳的外径完全匹配，不能出现槽径过大导致抱紧不足，或是槽径过小压伤外层钢丝的问题。本次设计的夹座绳槽半径设置为4.2mm，比8mm钢丝绳的公称半径大0.2mm，既可以容纳钢丝绳外层钢丝的制造公差，也能保证锁紧后绳槽可以完全贴合钢丝绳的外轮廓，让抱紧力均匀分布在接触弧面上，避免局部应力集中压溃钢丝。U形螺栓的两个支腿采用等长设计，螺纹段长度预留了足够的锁紧行程，即使钢丝绳存在一定的直径正公差，也能保证螺母完全锁紧后有足够的螺纹啮合长度，不会出现螺纹脱扣的问题。

安装边界方面，这款M8绳夹的U形螺栓中心距为18mm，夹座的总宽度为22mm，锁紧后螺母的外边缘最大宽度为32mm，夹座的厚度为10mm，U形螺栓的圆弧顶部到夹座底面的最大高度为48mm，双螺母锁紧后整体的总高度为56mm，在排布多组绳夹时，相邻绳夹的间距需要控制在钢丝绳直径的6-8倍也就是48-64mm之间，保证每组绳夹的抱紧力都能独立作用，不会因为间距过小导致夹座互相干涉，或是间距过大导致钢丝绳弯折段出现应力松弛。安装时需要注意U形螺栓的圆弧侧要卡在钢丝绳的活端头也就是短头一侧，夹座贴合在主绳也就是受力长绳一侧，不能反向安装，否则会压扁主绳导致钢丝绳的破断拉力大幅下降，这也是结构设计时特意将夹座的贴合面做宽、U形螺栓侧做圆弧避让的原因，从结构上引导安装者按照正确的受力方向装配。

从功能特性来看，这款绳夹的所有棱角都做了R1以上的圆角倒钝处理，没有尖锐的飞边毛刺，既可以避免安装时划伤操作人员，也能防止应力集中导致零件在受冲击载荷时出现开裂。夹座的两个螺栓过孔采用铰制孔精度设计，与U形螺栓的支腿间隙控制在0.2mm以内，锁紧时不会出现夹座歪斜导致绳槽错位的问题，保证两个支腿的锁紧力可以均匀传递到夹座上。双螺母的设计可以起到防松作用，在长期受振动载荷的场景下，比如起重设备的变幅绳固定、索道牵引绳的端头固定，外侧的锁紧螺母可以抵消内侧螺母的回松趋势，不需要额外加装弹簧垫圈就能满足防松要求，减少现场装配的零件数量。

设计过程中也充分考虑了实际工况的兼容性，绳槽的表面粗糙度控制在Ra6.3，既不会因为过于粗糙磨损钢丝绳外层钢丝，也不会因为过于光滑降低摩擦系数导致抱紧力不足。夹座的底面做了平面度处理，当多组绳夹排布时，夹座之间可以紧密贴合，不会出现局部翘起导致受力不均的问题。U形螺栓的圆弧过渡段没有应力集中的直角拐点，冷弯成型后做了去应力处理，避免长期受拉时圆弧段出现延迟开裂的问题。在实际选型使用时，针对8mm钢丝绳的端头固定，按照规范需要搭配至少3组该规格的绳夹，才能保证固定端的破断拉力达到钢丝绳自身破断拉力的85%以上，满足起重作业的安全要求，这款绳夹的尺寸设计完全适配该排布要求，不会出现多组安装时的尺寸干涉问题。

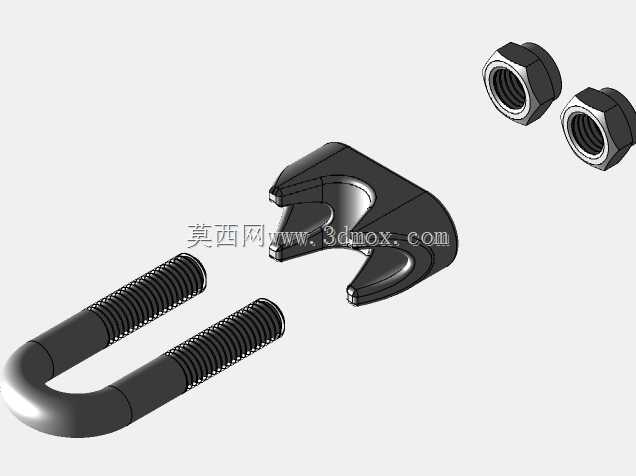

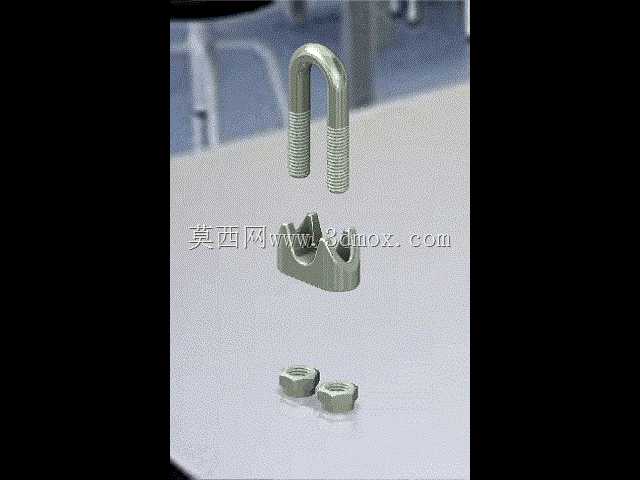

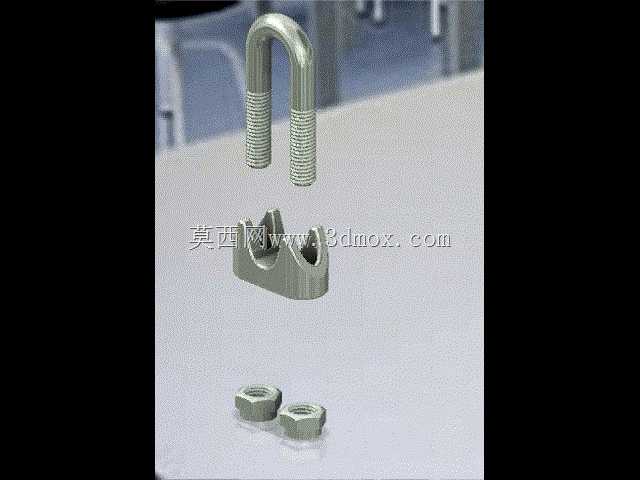

不同于铸造的一体式绳夹，这种分体式的U形结构绳夹可以在钢丝绳的任意位置拆装，不需要从钢丝绳的端头穿入，在现场抢修、索具长度调整时非常方便，只需要松开两个螺母，将U形螺栓卡在钢丝绳的对应位置，扣上夹座后交替拧紧两个螺母，直到夹座与U形螺栓的间隙完全消除，再按照规定的扭矩锁紧即可，不需要专用的压接工具，普通的开口扳手就能完成全部装配操作，适配野外作业、高空作业等工具携带受限的场景。
