阀块类零件多视角机械工程制图设计

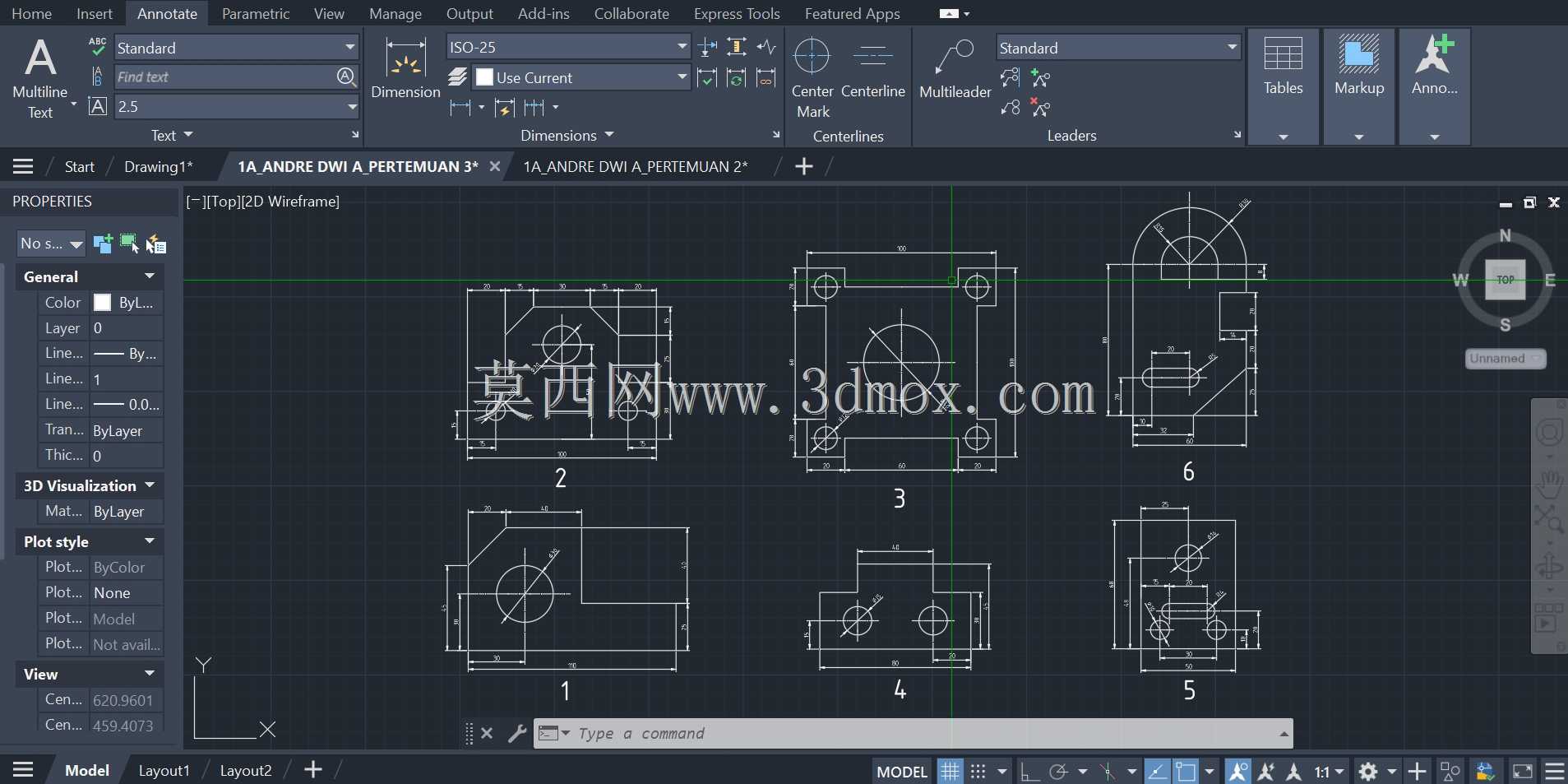

　　这套阀块零件的工程制图，完全围绕液压系统中阀类安装集成载体的实际使用需求展开，在做视图布局的时候，没有套用常规的三视图固定排布逻辑，而是结合阀块本身的孔系分布、安装面特征做了针对性的视图拆分。六个投影视图分别对应阀块不同的加工与安装面，每个视图都把对应面上的油口位置、安装螺纹孔位、定位销孔的相对位置做了完整表达，没有遗漏任何一个需要加工的特征尺寸基准。从实际应用场景来看，这类阀块是液压控制系统里的核心集成部件，主要用在工业液压站、工程机械液压回路当中，用来替代分散的管路连接，把换向阀、溢流阀、节流阀等元件直接安装在阀块的对应安装面上，大幅减少管路接头的泄漏点，同时压缩整个液压单元的安装空间。

　　在设计思路上，这套制图首先明确了阀块的安装边界：所有安装孔的位置度公差都围绕阀类元件的标准安装尺寸做匹配，油道的走向在视图里通过虚线做了隐含表达，加工人员可以通过不同视图的对应关系，明确内部油孔的连通逻辑，避免加工时出现油道钻通错误、壁厚不足的问题。外形尺寸方面，视图里的尺寸标注完全从加工基准出发，先确定阀块的整体长宽高外形边界，再以相邻两个垂直的精加工面为基准，标注每个安装孔、油口的坐标尺寸，这样加工时一次装夹就可以完成大部分面的孔系加工，减少二次装夹带来的位置误差。

　　实际生产中，这类阀块的毛坯一般采用热轧方钢下料，经过六面铣削达到基准面的平面度要求后，再按照图纸标注的坐标进行钻孔、攻丝、铰孔工序，每个视图上标注的形位公差要求，都是为了保证液压阀安装后结合面不会出现渗油，阀芯动作不会因为安装面平面度不足出现卡滞。在做视图排布的时候，特意把孔系最密集的主安装面放在视图区域的核心位置，其余五个视图围绕核心视图排布，每个视图的投影方向都对应实际加工时的装夹视角，一线操作工人拿到图纸不需要反复翻转核对投影关系，就能快速找到对应加工面的尺寸标注。

　　对于阀块上的沉孔、密封圈安装槽这类局部特征，视图里也做了清晰的线型区分，粗实线表达可见轮廓，细虚线表达内部不可见的油道轮廓，点划线标注对称基准与孔系中心线，完全符合机械制图的国标规范。这类制图的核心价值，是把三维的阀块零件通过二维视图完整传递所有加工信息，不管是数控编程人员还是普通机床操作工，都能通过这套视图准确还原零件的所有几何特征，不需要额外的三维模型辅助就能完成全工序加工。在安装边界的设计考量上，图纸里预留的阀件安装间隙、外接油口的操作空间，都匹配实际装配时的扳手操作空间要求，不会出现阀件安装后互相干涉、油管接头无法拧紧的问题。油道的孔径标注也对应不同通流能力的液压回路需求，保证各个回路的压力损失控制在合理范围内，不会因为通流面积不足导致系统发热、压力损失过大。
