杠杆式快速压紧台式夹具结构设计

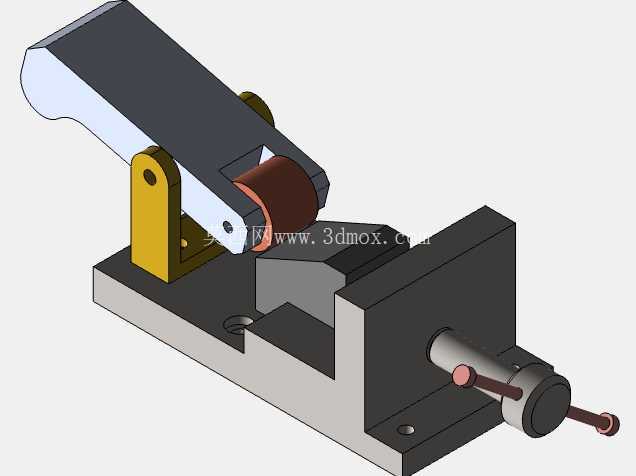

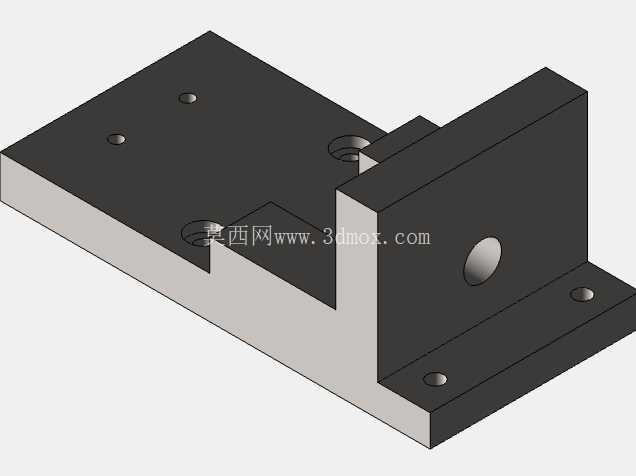

　　这款台式压紧夹具的结构设计，核心围绕小尺寸工件的快速装夹需求展开，在小型零件铣削、钻孔、打磨去毛刺、装配定位等工位都有很高的适配性，尤其适合电子小五金、小型压铸件、注塑件的二次加工工序使用，相比传统螺纹旋紧的台虎钳，它的操作行程更短，单次装夹的动作耗时能压缩到1秒以内，能大幅降低批量加工过程中的辅助装夹时间占比。从结构组成来看，整套夹具分为底座支撑单元、杠杆驱动单元、压头执行单元、定位挡块单元四个部分，底座采用带沉头安装孔的平板结构，四个安装孔的位置做了沉头锪平处理，能通过内六角螺栓直接固定在工作台台面或者专用工装基板上，安装时不需要额外加工避让槽，沉头深度刚好能容纳M6内六角螺栓的头部，安装后螺栓头不会突出底座平面，不会对工件放置造成干涉。

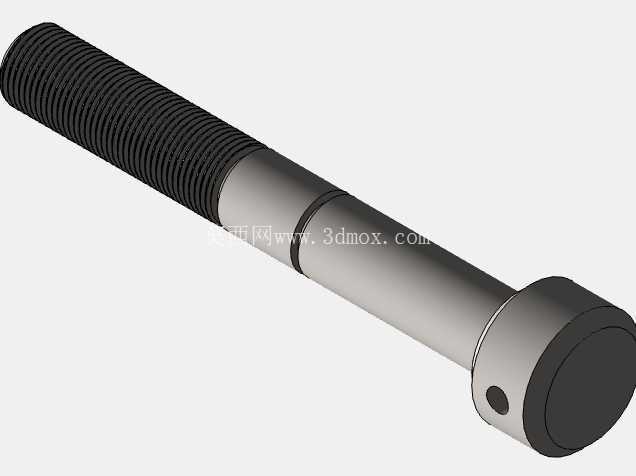

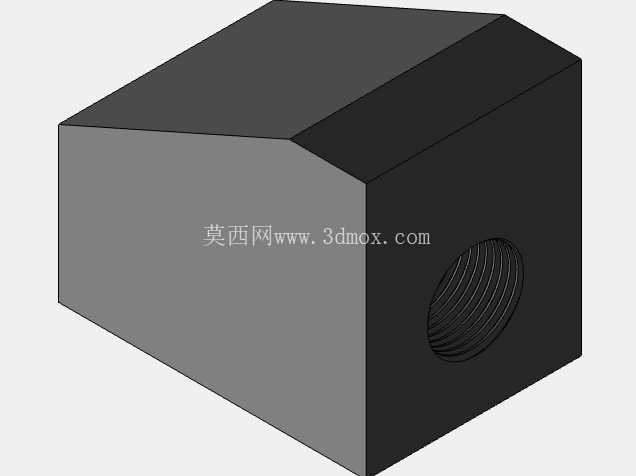

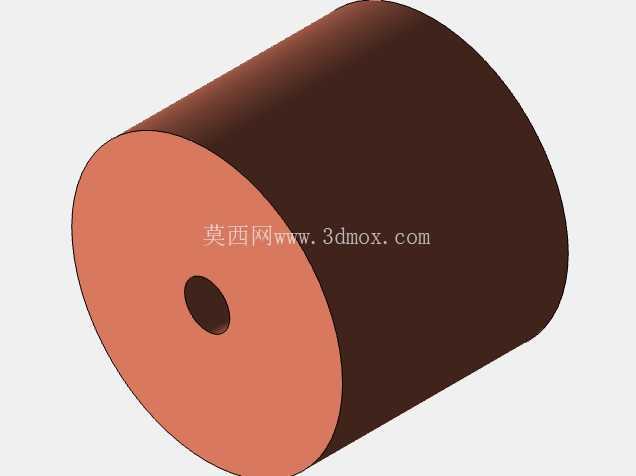

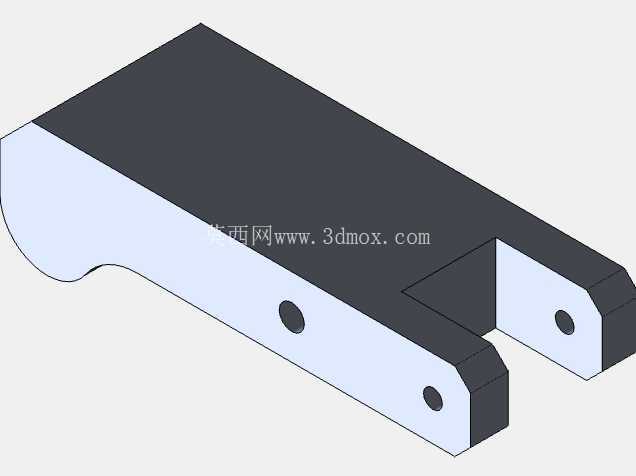

　　杠杆驱动单元采用了偏心轮加杠杆的复合增力结构，手柄部分做了符合人手握持的弧形轮廓，边缘做了倒圆角处理，操作时手掌贴合手柄下压的过程中，偏心轮会推动压头向定位块方向进给，当偏心轮转过死点位置后，整个机构会形成自锁，即便加工过程中受到切削振动的影响，压头也不会出现松脱退位的情况，不需要额外增加锁紧结构。压头部分采用了圆柱式接触端，接触工件的端面做了微弧处理，不会因为硬接触在工件表面留下明显的压痕，针对表面质量要求高的工件，还可以在压头端面加装聚氨酯或者紫铜材质的保护垫，不需要改动原有结构就能直接适配。定位挡块采用了L型的一体式结构，垂直面作为工件的定位基准，水平面和底座平面保持齐平，工件放置时直接贴紧定位面就能完成X、Y两个方向的定位，不需要反复调整位置，针对不同尺寸的工件，还可以通过更换不同厚度的调整垫片来改变压头的初始行程，适配30mm以内厚度的工件装夹需求。从安装边界来看，整套夹具的底座长度控制在120mm左右，宽度在70mm上下，整体闭合状态下的高度不超过80mm，不会占用过多的工作台空间，即便在小型台钻、桌面级铣床上并排安装多套夹具，也不会出现操作空间干涉的问题。

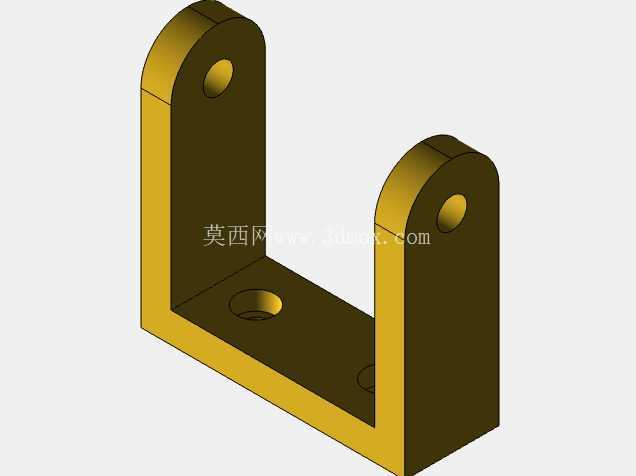

　　设计过程中特意将所有转动副的销轴都做了可拆卸设计，销轴和支架之间采用间隙配合，长期使用出现磨损后，可以直接更换销轴或者铜套，不需要更换整个支架部件，后期维护成本很低。支架部分采用了弯折成型的板式结构，相比整块料加工的支架，在保证结构强度的前提下能降低整体重量，同时减少加工过程中的材料去除量，两个支架的安装孔做了同轴度公差约束，装配后杠杆的转动不会出现卡滞，偏心轮和压头的接触位置做了表面淬火处理，硬度能达到HRC45以上，长期反复摩擦也不会出现明显的凹陷变形，能保证长期使用后的装夹精度稳定性。

　　在实际产线应用中，这类夹具常被布置在流水线旁的人工操作工位，配合小型电动工具完成工件的毛边清理、螺丝装配、焊点打磨等工序，相比气动夹具，它不需要外接气源，没有气管排布的限制，移动和调整位置都很灵活，相比手动螺旋夹具，它的操作力度更小，工人长时间重复操作也不容易出现手部疲劳，装夹力的大小可以通过调整偏心轮的偏心距来控制，针对薄壁类工件也不会出现夹压变形的问题。整套结构没有复杂的曲面特征，所有零件都可以采用普通的铣削、钻削工艺完成加工，不需要特殊的加工设备，普通的机加工车间就能完成整套夹具的制作，零件之间的装配关系简单，不需要复杂的工装就能完成总装，装配后只需要验证手柄的自锁可靠性和压头的进给行程就能投入使用。
