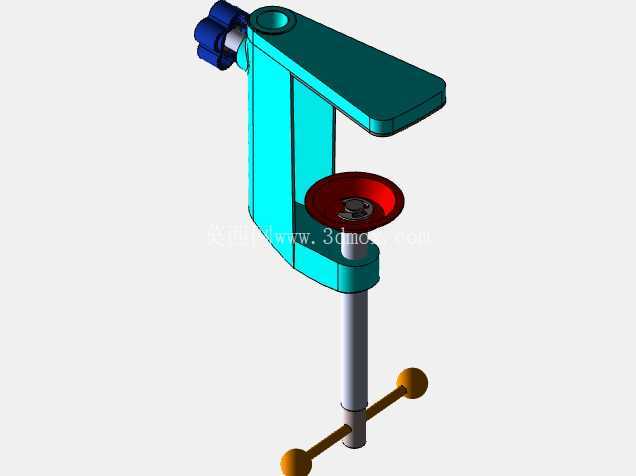

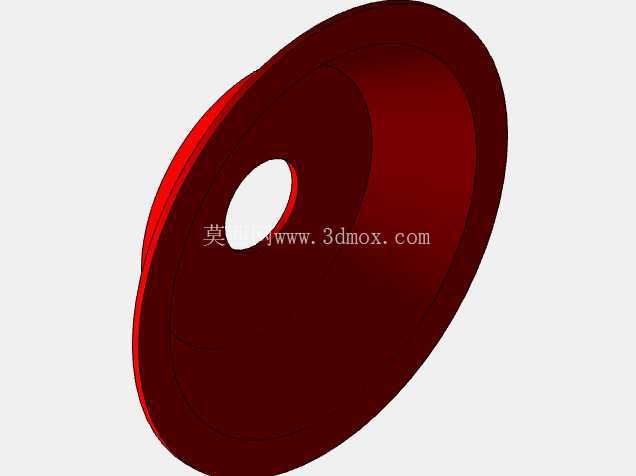

MISE底座压紧夹持工装夹具结构

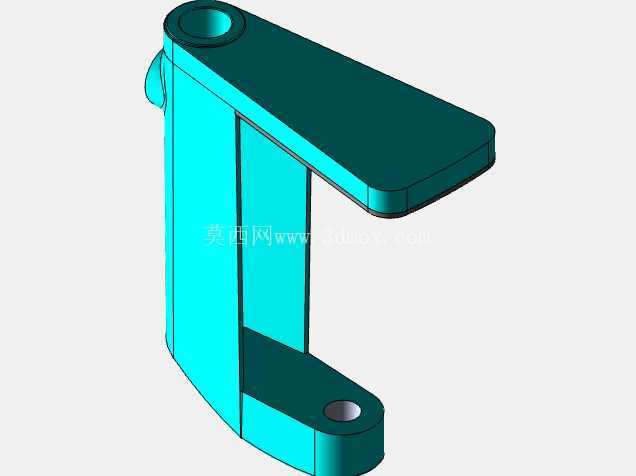

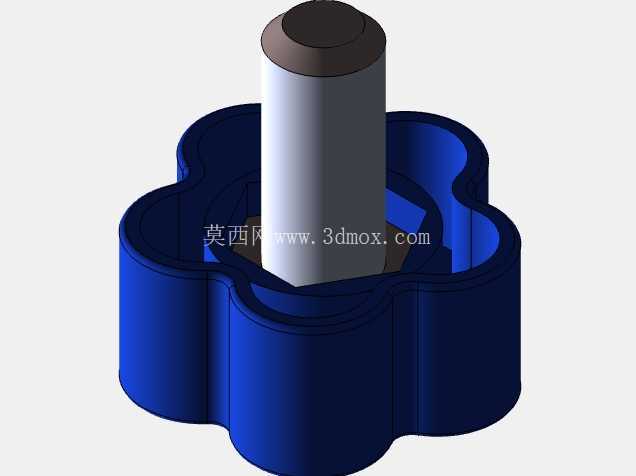

　　设计阶段优先考虑了压铸铝合金工件的装夹受力特性，长臂的截面做了等强度优化，在保证压紧刚性的前提下尽可能削减非受力区域的材料厚度，既降低夹具本身的自重，也减少了加工过程中夹具与刀具的干涉空间，长臂内侧的镂空结构并非单纯减重，而是预留了工件装夹时的排屑空间，避免铝屑堆积在定位基准面上造成装夹偏差。实际使用时，长臂上端的铰接孔与工位的回转驱动轴连接，可绕铰接轴实现0-75度的开合动作，下端的连接孔用于安装聚氨酯压头，压合时接触工件的非加工面，避免压伤压铸成型的外观面，压合行程的设计预留了3mm的超程余量，适配不同批次压铸件的尺寸公差波动，不会因为工件尺寸的小幅超差出现压不紧或者过压变形的问题。在压铸生产的机加工后段工序里，这类L型结构的底座夹具主要承担MISE系列底座工件的工序间定位压紧任务，适配立式加工中心、钻攻中心的工位装夹需求，也可兼容压铸后切边、去毛刺工位的工件固定。从结构形态来看，整体采用悬臂式L型布局，长臂端设置铰接安装孔，短臂端设置压紧执行端的连接孔位，两个孔位的同轴度、孔与基准面的垂直度公差控制在0.02mm以内，保证装夹重复定位精度满足压铸件后续加工的形位公差要求。

　　安装边界方面，夹具的整体回转半径控制在120mm以内，适配常见的160mm规格台虎钳、专用工装底座的安装间距，铰接孔的直径采用行业通用的12mm规格，可直接匹配标准的气缸摆臂输出轴，不需要额外做转接套加工，降低现场改造的适配成本。结构的受力路径经过反复校核，压合时的作用力从压头传递到短臂，再通过L型的加强筋结构分散到长臂的铰接端，加强筋的厚度设置为8mm，刚好抵消压合时的侧向弯矩，不会出现长期使用后长臂变形导致的压紧力不足问题。

　　在压铸生产线的实际应用场景中，这类夹具通常配合气动回转油缸使用，单工位装夹时间可控制在2秒以内，相比传统的螺栓压紧夹具，装夹效率提升60%以上，同时因为压合位置固定，不会出现人工装夹时压紧位置偏移导致的加工报废问题。夹具的基准面做了0.8μm的表面粗糙度处理，与工装底板贴合时的间隙小于0.01mm，保证每次装夹的位置一致性，长臂侧面做了15度的倒角处理，避免工件上下料时与夹具发生磕碰刮伤。针对压铸件生产现场多铝屑、多切削液的工况，铰接孔位置设计了防尘密封圈的安装槽，可加装标准O型圈阻挡铝屑进入铰接转动副，延长夹具的维护周期，日常使用只需要定期在铰接位置加注润滑脂即可，不需要频繁拆解清理。

　　从建模逻辑来看，整个零件的特征全部采用参数化建模，两个安装孔的中心距、长臂的厚度、加强筋的尺寸都设置了可调整参数，后续如果需要适配同系列不同尺寸的底座工件，只需要修改对应参数即可快速生成衍生型号，不需要重新绘制整体结构，大幅缩短同类型夹具的设计周期。在加工可行性方面，整个夹具的结构没有倒扣、深腔等难加工特征，采用普通的数控铣床即可完成全部加工工序，不需要特殊的刀具或者五轴设备，加工成本控制在合理区间，适合批量制作后部署在整条生产线的多个加工工位。
