AutoCAD基础训练用阀块机构几何练习图

　　在日常的机械制图教学与新入行设计人员的实操训练环节中，这类基础几何练习素材是搭建制图逻辑的核心载体，尤其针对阀类元件的配套结构认知，能帮助学习者快速建立从平面投影到空间结构的映射思维。很多刚接触工业制图的从业者，容易在阀块类零件的投影对应、线条层级表达上出现偏差，这类练习图没有复杂的曲面结构与冗余的装配约束，完全围绕阀类机构的核心几何关系展开，能让练习者把注意力集中在制图规范本身，不用被复杂的零件特征分散精力。从实际工程应用的角度看，阀块作为液压、气动阀组的核心集成载体，其平面制图的准确性直接影响后续流道加工、元件安装的精度，很多车间加工出现的孔位偏差、流道干涉问题，追根溯源都是前期制图阶段的投影关系、尺寸标注逻辑出现了疏漏。

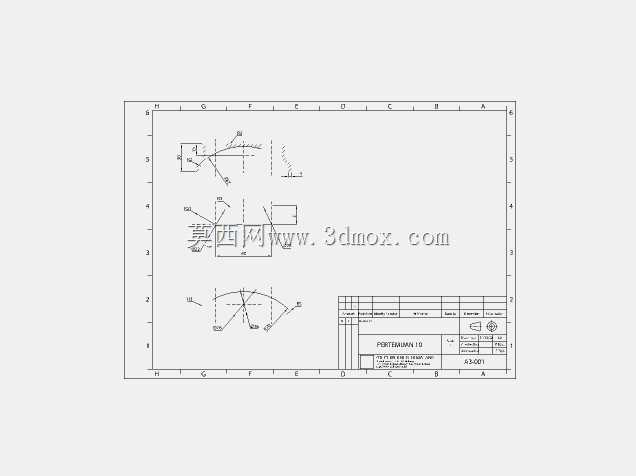

　　这套练习素材里的几何元素，完全对应阀块设计中常见的铰接点、流道投影、安装孔位的表达逻辑，每一组线条的位置关系都对应实际阀块上的功能结构：斜向线条对应阀块上的斜孔流道投影，圆弧段对应铰接式阀件的摆动轨迹，右下角的标题栏区域则模拟实际生产图纸的规范布局，让练习者在绘制过程中就能熟悉生产用图的格式要求。做这类练习的时候，不需要追求复杂的造型效果，核心是掌握不同线型的使用场景——粗实线对应可见轮廓，细实线对应尺寸标注与辅助线，虚线对应内部不可见结构，点划线对应对称中心线与回转轴线，这些规范是所有工业制图的通用基础，不管后续做阀类设计还是其他通用机械结构设计，都是必须熟练掌握的核心技能。从设计思路上看，这类练习图的排布逻辑完全贴合实际阀块的设计流程：先确定核心安装基准，再依次排布功能流道、连接孔位、操作机构的运动轨迹，每一个几何元素的位置都有对应的工程意义，没有多余的装饰性线条。练习过程中可以先从基准线绘制开始，先确定整个图面的对称中心与安装边界，再逐步绘制各个功能结构的投影，最后完成标注与图框填充，整个流程和实际工程中绘制阀块加工图的顺序完全一致，能帮练习者建立标准化的制图流程思维。

　　很多设计新人在刚接触阀块设计时，容易忽略安装边界的预留，导致设计出的阀块在实际装配时和周边管路、元件发生干涉，这套练习里特意设置了不同方向的运动轨迹线条，就是为了让练习者在制图阶段就建立边界意识，绘制每一条线的时候都要考虑对应的实际结构在装配、运动过程中会不会超出允许的空间范围。另外，图中的几何约束关系也完全贴合实际阀件的工作逻辑，比如几组铰接点的位置对应阀杆的摆动行程，圆弧的半径对应操作手柄的活动范围，这些参数的设置都参考了常规手动阀块的实际尺寸比例，练习者在绘制过程中可以直观感受到结构参数和功能实现的对应关系，而不是单纯画没有工程意义的几何图形。

　　对于需要提升AutoCAD操作效率的从业者来说，这类基础练习也是熟悉软件操作指令的绝佳素材，通过绘制重复的几何元素、约束不同线条的位置关系，可以快速掌握正交捕捉、对象追踪、尺寸约束、图层管理这些高频操作的使用技巧，比单纯背诵软件指令的记忆效果要好很多。在实际的阀块设计工作中，很多时候需要快速绘制方案草图和客户沟通结构布局，扎实的平面制图功底能让设计师在短时间内把结构思路准确表达出来，避免因为制图不规范导致的沟通偏差，减少后续方案修改的沟通成本。这类基础练习虽然看起来结构简单，但却是所有复杂阀组设计的能力基础，就像钳工练习锉削平面一样，看似基础的动作反复练习，才能在后续复杂项目中保证精度和效率。
