等轴测视角阀块组合结构练习设计

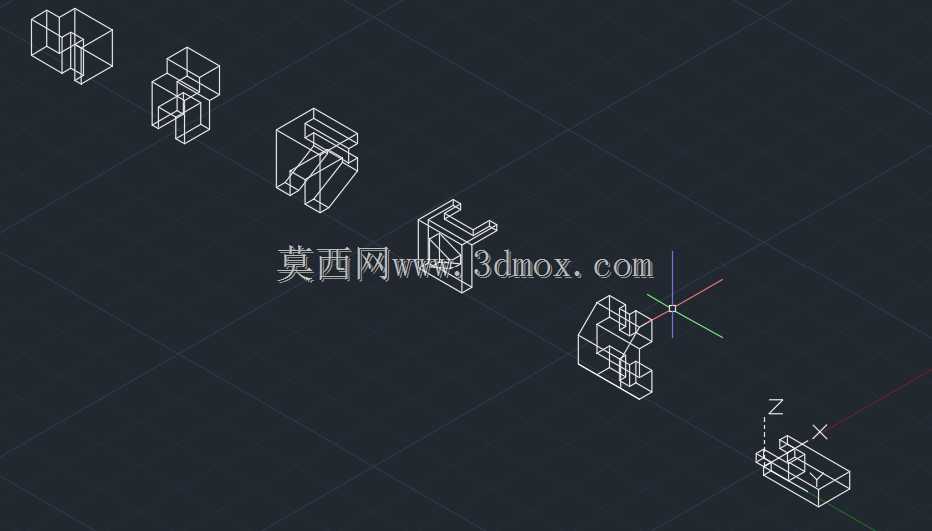

　　本次呈现的阀块组合结构，是液压系统中负责油路分配、压力调控的核心承载构件，这类构件广泛应用在工业液压站、工程机械液压回路、机床液压夹紧系统中，不同构型的阀块对应不同的通油路径、安装接口需求，是液压系统集成化设计里不可或缺的基础部件。从建模呈现的线框结构来看，这组阀块采用等轴测视角排布，清晰展现了每一块阀块的内部通油孔道走向、外部安装凸台、接口定位特征，没有做实体渲染的冗余处理，完全以结构线框的形式呈现，方便设计人员快速核对孔位对齐关系、安装面的配合边界。

　　在实际工程应用中，阀块的设计首先要匹配对应液压阀的安装尺寸，每一个安装面的凸台高度、孔位坐标都需要严格对应阀件的安装孔距，避免出现阀件安装后密封面错位、通油孔不对中的问题，这组练习模型里的每一个阀块都预留了标准的安装定位凸缘，凸缘上的安装孔位按照常规液压阀的安装间距排布，能够适配常用的方向控制阀、压力控制阀的安装需求。从结构设计思路来看，这组阀块采用了分层排布的通油设计，内部孔道按照高压油路、回油路、控制油路的分层原则布置，避免不同压力等级的油路出现窜油问题，同时外部的安装接口统一布置在阀块的侧立面，方便现场布管时的管路连接，减少管路弯折带来的压力损失。

　　在安装边界方面，每一块阀块的底面都设计了平整的安装基准面，基准面的平面度按照液压元件安装的常规要求控制，能够直接固定在液压站的安装面板或者集成阀组的基块上，相邻阀块之间的连接面预留了密封槽的安装位置，虽然线框模型没有呈现密封槽的细节，但从结构轮廓可以看出连接面的宽度足够放置常规的O型密封圈，保证油路连接后的密封性能。不同构型的阀块对应不同的回路功能，比如带斜向通油孔的阀块主要用于实现油路的方向切换，带多层凸台的阀块用于叠加安装多个液压阀，实现集成化的回路控制，减少管路连接的泄漏点。

　　在实际建模过程中，这类阀块的建模需要优先确定安装基准坐标系，所有孔位、凸台的特征都基于基准坐标系定位，保证加工时的坐标与建模坐标一致，避免出现加工误差，线框模式下的建模检查能够快速发现孔道是否出现干涉、安装面是否存在特征冲突，比实体渲染模式更适合结构核对阶段的设计校验。这类阀块结构在液压系统的集成设计中，能够大幅减少管路连接的数量，降低系统的泄漏风险，同时缩小液压站的整体体积，在中小型液压设备、移动工程机械的液压系统中应用十分广泛，设计时除了要考虑结构尺寸的匹配，还要核算通油孔的通流面积，保证油路的压力损失在允许范围内，避免出现通流不足导致的系统发热、动作迟缓问题。这组练习模型的排布方式也符合设计人员日常做阀块方案对比的习惯，将不同构型的阀块按照等轴测视角依次排列，能够快速对比不同结构的孔道走向、安装接口差异，方便在方案设计阶段快速选型，确定最适配系统需求的阀块结构。
