涵道螺旋桨流体动力学仿真分析模型

涵道螺旋桨作为轴流推进类装置的核心功能部件，常见于小型垂直起降飞行器、管道通风增压单元、低噪推进系统等场景，其气动性能直接决定整套设备的推进效率、运行噪声与工作稳定性，在结构设计阶段开展流场仿真验证，是规避后期实物测试迭代成本、优化气动布局的核心手段。

从实际工程落地的角度看，这类带涵道约束的螺旋桨结构，核心作用是通过外围涵道壁面约束桨叶尖部的流动泄漏，降低桨尖涡带来的能量损耗与气动噪声，相比同直径的孤立螺旋桨，能够在相同输入功率下获得更高的推力输出，同时涵道结构本身也能为内部旋转的桨叶提供物理防护，避免外物撞击桨叶引发结构失效，在近地面作业的低空飞行器、密闭管道内的增压送风场景中，这种结构的防护价值尤为突出。

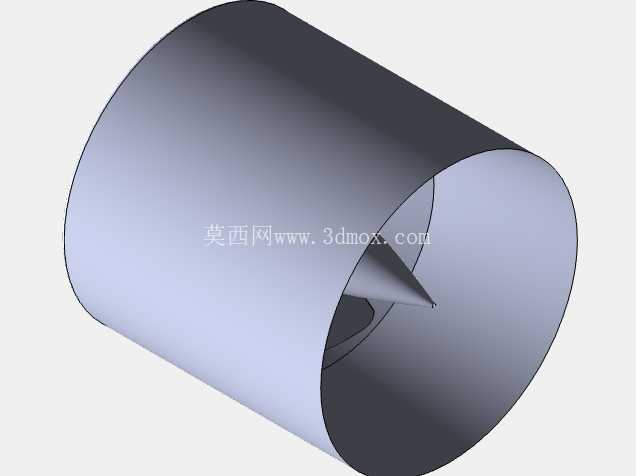

本次仿真模型的设计逻辑，围绕实际工况下的流动特征搭建：首先是涵道的型线设计，采用了缓收缓扩的内壁型面，入口段做圆弧过渡处理，避免气流进入涵道时因截面突变产生局部流动分离，出口段采用小角度扩张结构，将桨叶旋转输出的动能逐步转化为压力能，降低出口射流的扩散损耗；桨叶部分采用翼型截面沿径向扭转的布局，从叶根到叶尖的安装角逐步减小，匹配不同半径位置的线速度差异，保证整个桨叶展向的气流攻角处于合理区间，避免局部攻角过大引发气流分离，同时叶尖与涵道内壁的间隙控制在极小范围，尽可能压缩桨尖泄漏流的流通通道，减少这部分的能量耗散。

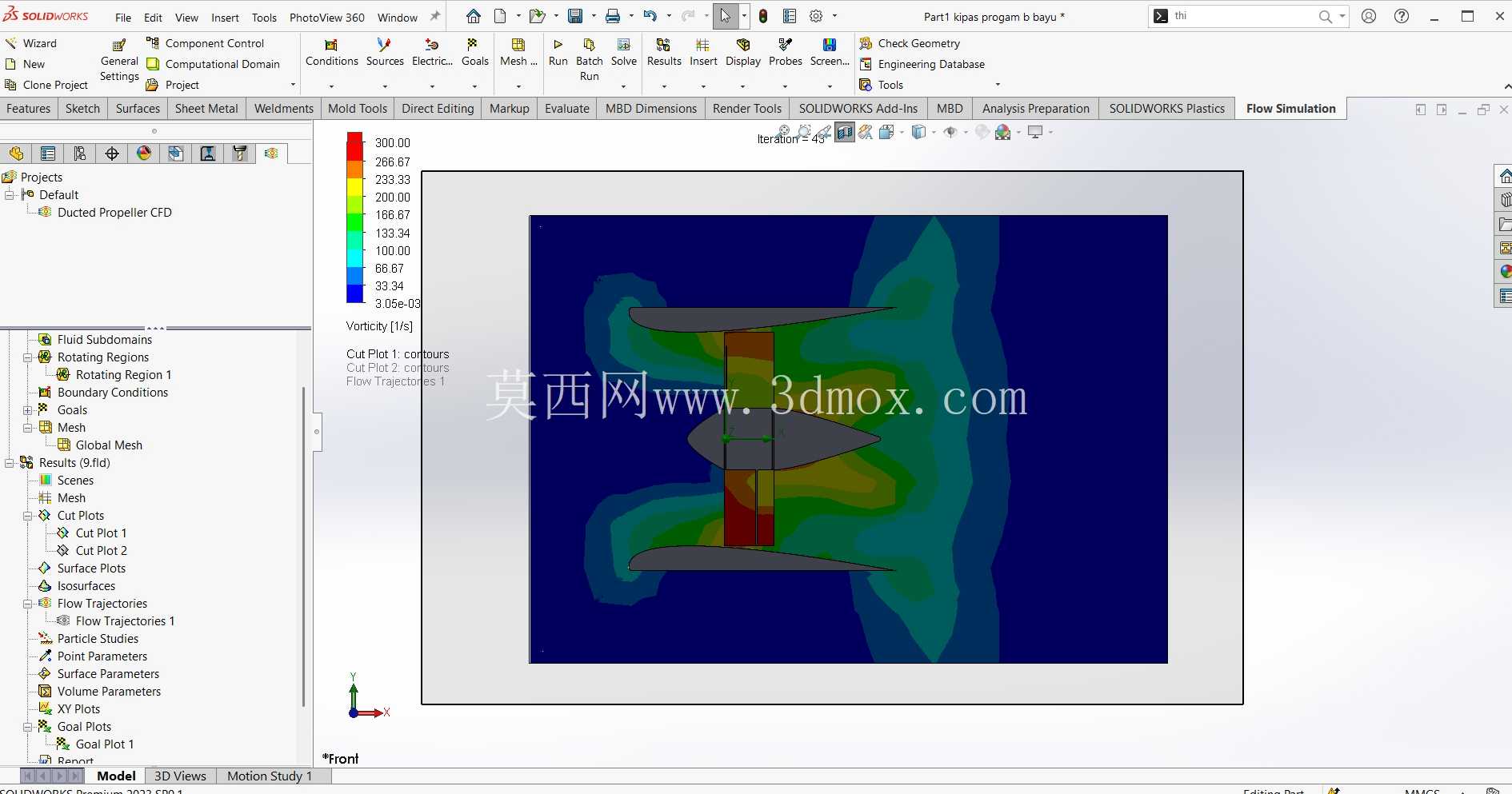

从仿真呈现的流场结果来看，气流从涵道入口进入后，在桨叶旋转的抽吸作用下逐步加速，在桨盘平面位置流速达到峰值，对应区域的涡量值也处于最高区间，云图中呈现红、橙色调的高涡量区域集中在桨叶周边及桨尖间隙位置，这部分区域是流动能量交换最剧烈的位置，也是气动噪声的主要产生源；气流经过桨盘后进入涵道扩张段，流速逐步降低，涡量值也随之下降，云图颜色从绿过渡到蓝色，代表湍流强度逐步趋于稳定，流动的无序性降低，这也验证了扩张段型线设计的合理性，没有出现大面积的流动分离堵塞流道的情况。

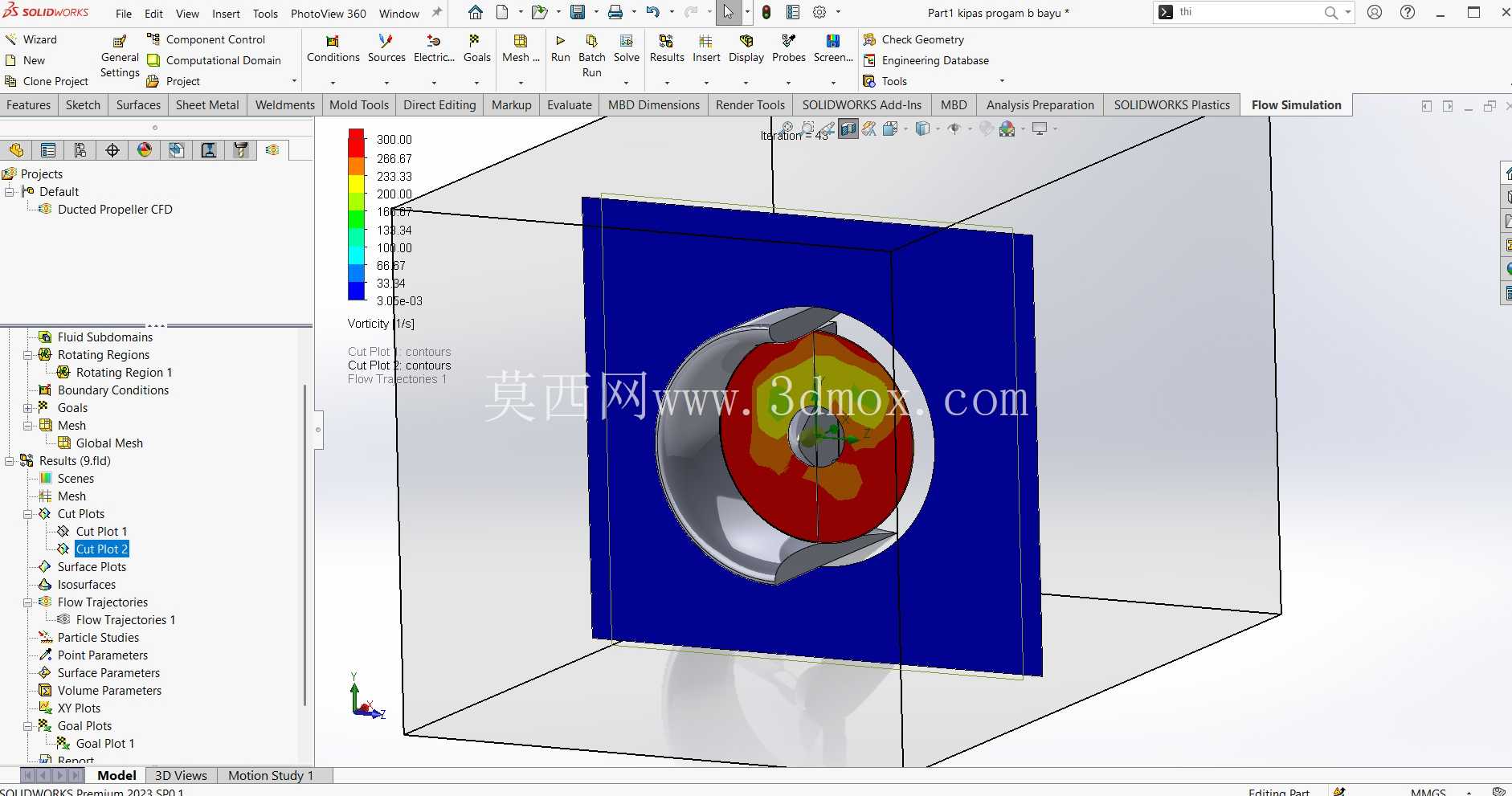

从截面的涡量分布来看，整个流场关于桨叶旋转轴线呈现对称分布，说明涵道与桨叶的同轴度匹配、桨叶的周向布局均匀性达到设计预期，没有出现偏流导致的侧向力，这对推进类设备来说至关重要——如果流场不对称，会产生额外的侧向载荷，不仅会降低推进效率，还会引发结构振动，缩短支撑轴承的使用寿命。从流动轨迹的矢量分布可以看到，桨尖位置的气流在旋转作用下有向外扩散的趋势，但被涵道壁面约束后沿轴向向后流出，没有形成孤立螺旋桨常见的桨尖涡脱结构，这部分原本会耗散掉的能量被涵道约束后转化为轴向推力，也是涵道螺旋桨效率高于开式螺旋桨的核心原因。

在安装边界的考量上，这类涵道螺旋桨的安装需要保证涵道入口前方留有足够的无遮挡进气空间，避免临近结构干扰进气气流的均匀性，如果入口存在遮挡导致进气畸变，会直接改变桨叶各位置的来流攻角，引发局部流动分离，导致推力下降、振动加剧；涵道出口位置也需要避免紧邻大的阻挡结构，否则会导致出口流场堵塞，抬高背压，降低整个推进单元的工作效率。同时桨叶与涵道的同轴度需要严格控制，间隙偏差过大会导致周向间隙不均匀，间隙偏大的位置泄漏流增强，间隙偏小的位置可能出现桨叶与涵道壁面刮碰的风险，在实际装配中需要通过跳动检测保证旋转间隙的均匀性。

从工程应用的延伸角度看，这类仿真模型可以直接指导后续的结构优化：比如针对高涡量的桨尖区域，可以通过调整叶尖翼型、优化间隙尺寸进一步降低泄漏损失；针对涵道出口的流动均匀性，可以调整扩张段的扩张角，在不引发分离的前提下尽可能提升扩压效率；如果是对噪声有要求的应用场景，还可以基于仿真得到的涡量分布，针对性调整桨叶的弦长、扭转角分布，降低高涡量区域的脉动强度，实现降噪目标。相比直接开展实物风洞试验，基于仿真模型的参数迭代成本极低，可以在设计阶段快速完成多组参数的对比验证，锁定最优的结构参数组合，再进入实物试制阶段，大幅缩短研发周期，降低研发投入。
