汽车发动机四合一排气歧管结构设计

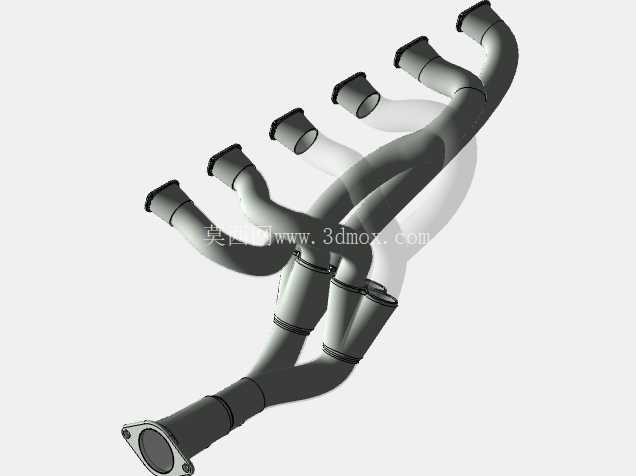

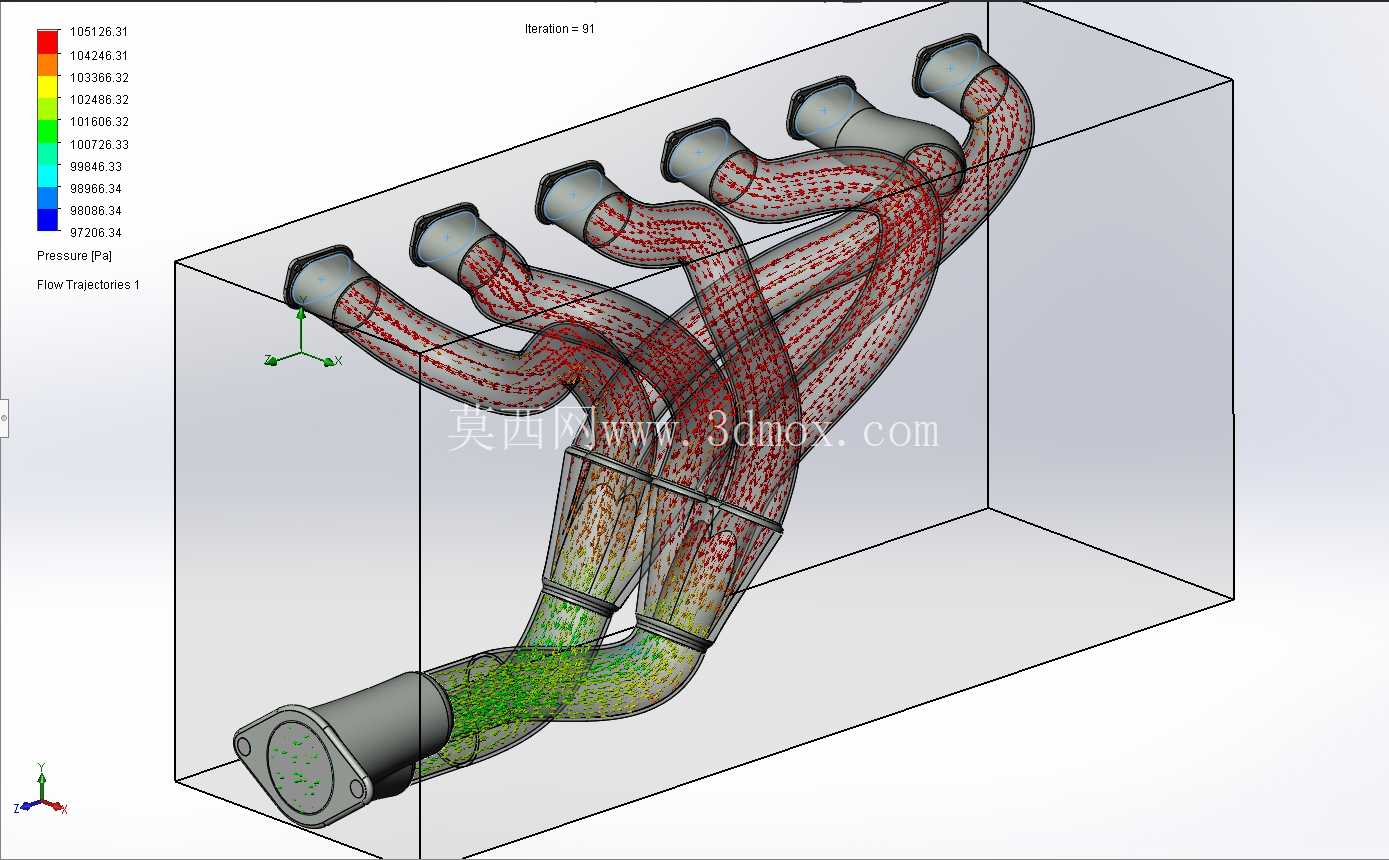

在乘用车动力总成的排气系统开发环节，排气歧管作为衔接气缸盖排气口与下游三元催化器的核心导流部件，其结构设计直接决定发动机的排气效率、泵气损失水平与各缸排气均匀性，是进排气系统匹配中需要重点校核的结构件。本次呈现的四合一汇聚式排气歧管，针对直列四缸发动机的排气时序特征完成流道布局，四个进气端接口分别对应1-4缸的排气出口，通过等长梯度弯曲的流道逐步汇聚到单一出气端，可直接对接下游催化器入口法兰，适配多数1.5L-2.0L排量的自然吸气或低增压直列四缸机型的安装需求。从实际装车场景来看，这类排气歧管多用于前置前驱乘用车的横置动力舱布局，安装边界需要避让发动机悬置支架、机油滤清器座、舱内防火墙隔热层以及转向助力管路，因此在建模阶段就对各段管路的弯曲半径、相邻管体的间隙做了严格约束：四个进气法兰采用统一的螺栓孔距设计，与气缸盖排气侧的安装孔位完全匹配，法兰面预留0.8mm的密封压合余量，可适配多层不锈钢排气垫片的压缩量；出气端法兰采用标准圆形接口，匹配主流三元催化器的入口直径，法兰端设置两个定位销孔，方便总装工序的快速对位。设计过程中重点围绕排气流动的阻力特性做了流道优化，从流体仿真的压力分布结果可以看到，各缸排气从入口进入流道后，沿弯曲管壁的压力梯度变化平缓，没有出现局部高压滞止区，四股气流在汇聚段的交汇角度经过反复调整，避免了不同气缸排气脉冲的直接对冲，仅在交汇区域存在轻度湍流，整体流阻处于较低水平，能够有效降低发动机的排气背压，提升充气效率。考虑到排气歧管长期工作在高温交变载荷环境下，管体的壁厚设计采用渐变方案：靠近进气法兰的高温段壁厚略厚，可承受排气开门瞬间的高温气流冲击，同时减少热变形量；中段弯曲区域通过圆滑过渡的曲率设计，避免应力集中，降低热疲劳开裂的风险；靠近出气端的管段壁厚适当减薄，控制整体构件重量，符合动力总成轻量化的设计趋势。在安装匹配层面，该歧管的整体外轮廓尺寸控制在紧凑范围内，横向最大宽度不超过气缸盖排气侧的总宽度，纵向伸出长度不会超出动力舱的横向布置边界，管体上预留的氧传感器安装位处于出气端上游的均匀流场区域，能够保证排气氧浓度检测的准确性，同时管体与周边附件的最小间隙满足热态膨胀后的安全距离要求，不需要额外增加大面积的隔热罩即可避免对周边橡胶管路、线束的热辐射损伤。从结构建模的细节来看，各段流道的相贯线位置做了圆滑倒圆处理，没有尖锐的棱角结构，既可以减少气流沿程阻力，也能避免铸造或冲压成型过程中出现应力集中缺陷；法兰与管体的衔接位置采用圆弧过渡结构，提升焊接或铸造成型的结构强度，长期承受排气脉冲振动时不会出现焊缝开裂的问题。这类排气歧管的设计逻辑，核心是在有限的动力舱安装空间内，平衡各缸排气的等长性、流道阻力、结构强度与热变形特性，既不能为了追求极致等长流道而扩大整体轮廓导致无法装车，也不能为了压缩尺寸而过度弯折流道造成排气阻力飙升，需要在多个约束条件下找到最优的结构平衡点，最终实现排气效率、结构可靠性与安装适配性的统一。
