工业传动用标准链轮结构设计方案

　　在各类工业传动场景中，链传动凭借传动比准确、传递功率范围大、环境适应性强的特点，被广泛应用在输送线、农机、轻工机械、机床辅机等设备的动力传递环节，而链轮作为链传动系统的核心啮合零件，其齿形精度、安装适配性直接决定整套传动机构的运行寿命与传动效率。这款链轮的设计围绕常规短节距精密滚子链的啮合需求展开，齿形采用三圆弧一直线的标准齿廓，加工时可通过成型铣刀或滚齿工艺保证齿形一致性，啮合过程中能让链节滚子顺利进入与退出齿槽，避免卡链、跳齿问题，同时减少啮合冲击带来的噪音与磨损。

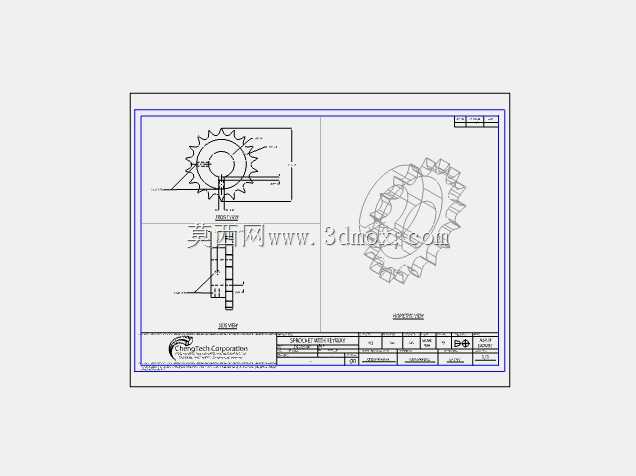

　　从结构布局来看，该链轮采用整体式辐板结构，中心设置通孔用于与传动轴配合，孔侧预留键槽安装位，可通过平键传递扭矩，避免链轮与轴之间出现相对转动；辐板部分做了等厚设计，在保证轮体整体刚性的前提下尽可能降低转动惯量，减少设备启停阶段的惯性冲击，适合中低速、中等载荷的连续传动工况。齿顶圆、齿根圆与分度圆的尺寸公差严格匹配对应链条的节距参数，齿面粗糙度控制在合理区间，既不会因粗糙度过高加剧链条磨损，也不会因过高的精度要求提升不必要的加工成本。

　　安装边界方面，链轮的轴向厚度与配套链条的内节内宽适配，安装时需保证两配对链轮的共面度，避免链条出现偏磨；中心孔的直径公差选取过渡配合区间，既方便装配时的轴向定位，也能保证运转时的同轴度，减少径向跳动带来的传动抖动。在实际设备应用中，这类链轮常搭配张紧机构使用，当链条运行一段时间出现伸长量超标的情况时，可通过调整中心距或加装张紧轮补偿伸长量，而链轮本身的齿部经过调质处理后，能应对多粉尘、有轻微腐蚀的车间环境，比如包装生产线的输送链驱动、粮食加工设备的物料输送机构、小型机床的进给传动链中，都能见到这类结构链轮的应用。

　　设计过程中需要重点关注齿根的圆角处理，避免应力集中导致的断齿问题，同时轮缘部分的倒角设计能引导链条顺利啮合，即便安装时存在微小的轴向偏差，也能通过倒角的导向作用让链节滑入正确啮合位置，降低装配调试的难度。不同于齿轮传动需要严格的密闭润滑环境，这类链轮适配的链传动可在开放环境下运行，定期加注润滑脂即可满足长期使用需求，因此在一些维护条件有限的工业场景中，这种链轮搭配滚子链的传动方案比齿轮传动、带传动具备更高的可靠性，不会出现带传动的打滑问题，也不需要像齿轮传动那样加工高精度的箱体密封结构，能有效降低设备的整体制造成本与后期维护成本。
