阀块配套机械构件工程线稿设计方案

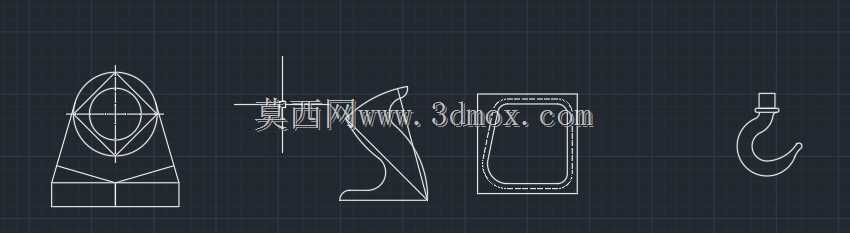

　　在流体控制管路系统的阀组集成设计环节，阀块作为核心的油路、气路分配载体，其配套的各类附属构件直接决定整套阀组的安装可靠性与运行稳定性。本次呈现的线稿设计覆盖了阀块安装配套的吊具、密封支撑件、定位构件三类核心附属零件，每一处线条的绘制都对应实际加工与装配的公差要求，并非单纯的几何示意。从实际应用场景来看，这类构件广泛适配液压站集成阀组、工艺管道控制阀组的现场安装与后期运维环节，比如重型液压阀块在车间装配、现场吊装移位时，需要匹配对应载荷的吊钩构件，线稿中呈现的吊钩轮廓采用了变截面圆弧过渡设计，钩身的受力段做了加厚处理，避免吊装过程中应力集中导致的断裂风险，钩头的防脱卡位尺寸也严格匹配阀块上预设的吊装孔直径，不会出现吊装时滑脱的隐患。

　　再看线稿里的密封座类构件，其内外轮廓的双线绘制对应实际加工中的台阶密封槽结构，槽宽与槽深的尺寸边界完全适配常用的O型圈、矩形密封圈的安装压缩量要求，安装在阀块的油路接口位置时，能够保证高压流体输送过程中不会出现渗漏，密封座的外轮廓圆角处理也避免了安装时刮伤密封圈表面，影响密封寿命。左侧的支撑类构件采用了底部矩形安装座加上部锥形导向段的结构，底部安装座的孔位分布与阀块表面的安装螺孔孔距完全匹配，安装时能够快速对位，上部的锥形导向段主要用于阀块集成时阀芯组件的装配导向，避免硬装配导致的阀芯表面划伤，影响阀组的换向精度。

　　在设计思路上，所有构件的轮廓绘制都优先考虑加工工艺的可行性，比如吊钩的弯曲段曲率半径统一设置为棒料直径的3倍以上，既满足锻造或弯制加工的工艺要求，也能保证构件的疲劳强度；密封座的内外圆同轴度公差在线稿的尺寸链中预留了磨加工余量，能够满足精加工后的形位公差要求；支撑构件的底部安装面预留了0.2mm的刮研余量，安装时能够保证与阀块表面的贴合度，避免长期受压出现支撑倾斜。从安装边界来看，所有配套构件的外形尺寸都控制在阀块本体的投影轮廓范围内，不会出现超出阀块安装空间的情况，吊装用的吊钩在非使用状态下可以拆卸，不会额外占用阀组的安装空间，密封座嵌入阀块接口内的深度也经过核算，不会伸入阀块内部流道干扰流体的正常流向，支撑构件的高度设置刚好匹配阀芯组件的装配行程，不会出现导向长度不足导致的装配卡滞。

　　在实际工程应用中，这类配套构件往往容易被设计人员忽略，很多阀组设计只关注阀块本体的流道布局，却因为附属吊具、密封件、支撑件的尺寸不匹配，导致现场安装时需要临时改制，既耽误工期也容易留下质量隐患，这套线稿设计在绘制阶段就同步匹配了阀块本体的安装接口、现场吊装的作业空间、后期运维的拆装需求，每一处线条的转折、每一段轮廓的长度都对应实际的工程需求，比如吊钩的开口尺寸不仅考虑了吊装孔的直径，还预留了吊装带、卸扣的安装空间，密封座的外圆倒角角度设置为15度，既方便压装进入阀块接口，也不会因为倒角过大导致密封圈挤出，支撑构件上部的锥形导向段锥度设置为1:10，导向过程平缓，不会出现对位偏差。针对不同压力等级的阀组应用场景，这些构件的尺寸还可以按照比例缩放适配，比如高压大流量阀块的吊装吊钩可以按照载荷比例放大截面尺寸，密封座的槽深可以根据高压密封圈的压缩量要求做对应调整，支撑构件的高度也可以根据不同长度的阀芯组件做适配性修改，线稿的轮廓基准完全保留了参数化调整的空间，设计人员只需要调整对应尺寸参数就可以快速适配不同规格的阀块产品，不需要重新绘制整体轮廓。
