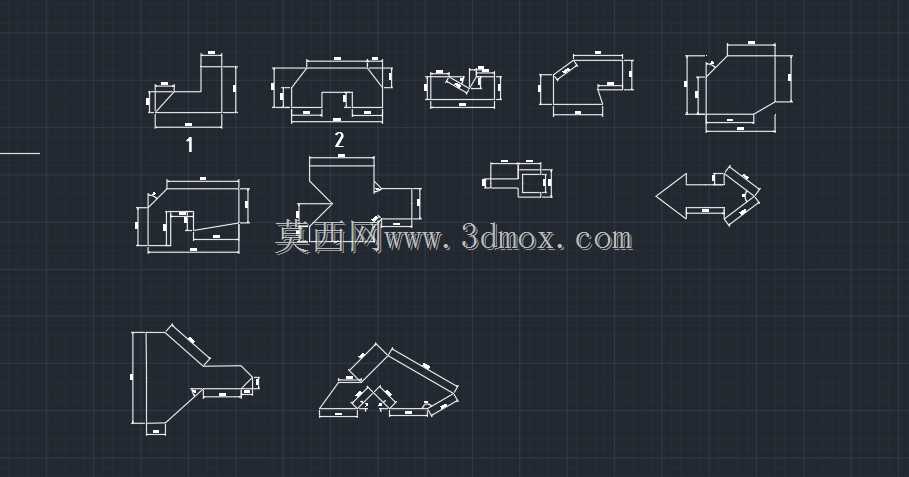

多组阀块连接结构二维工程设计图纸

　　从设计思路来看，这些阀块的结构均围绕油路最短、压力损失最小、安装操作便捷的核心原则展开，每一组构型都对应特定的阀件安装布局：部分阀块采用直角弯折的块体结构，适配安装空间局促的设备角落，将板式液压阀的安装面设置在两个垂直端面上，既保证阀件操作手柄的操作空间，又能让进出油口直接对接设备的执行机构油口，省去额外的过渡管接头。部分阀块为多阀集成的块状结构，在单个块体上加工出多组交叉连通的油道，可同时安装溢流阀、单向阀、节流阀三类控制元件，实现压力调节、方向控制、流量调节的复合功能，这类阀块的油道转折处均做了圆弧过渡处理，避免直角油道造成的液流湍流，降低系统运行时的压力损失与液流噪声。在液压系统的集成化设计环节，阀块作为各类液压阀的安装载体，承担着油路连通、元件固定、压力承载的核心作用，本次呈现的多组阀块结构图纸，覆盖了不同通径、不同油路走向的阀块构型，可适配多种中小功率液压回路的集成需求。这类阀块多应用在机床液压站、小型工程机械液压系统、自动化设备液压动力单元中，替代传统的分散式管路连接，大幅减少管路接头的泄漏点，同时压缩液压系统的整体安装空间，提升系统运行的可靠性。

　　还有部分带斜向接口的阀块结构，专门适配执行机构与阀组安装面存在夹角的设备场景，斜向油道的角度经过精确核算，保证油流方向与执行机构进油方向同轴，减少液流对阀块内壁的冲蚀，延长阀块的使用寿命。从外形尺寸与安装边界来看，这些阀块的安装孔位均采用标准液压阀的安装孔距设计，可直接匹配市面上常规的6通径、10通径板式液压阀，无需额外加工过渡连接板；阀块的外轮廓边角均做了倒角处理，避免安装过程中划伤操作人员或相邻的液压管路；每个阀块的安装定位面都预留了足够的平面度加工余量，保证阀件安装后的密封面贴合度，杜绝安装面渗漏问题。

　　在实际工程应用中，这类阀块的加工通常采用锻压毛坯先做去应力处理，再进行数控铣削成型，油道孔加工完成后会做孔口去毛刺、内壁酸洗磷化处理，避免铁屑残留进入液压系统造成阀件卡滞。不同构型的阀块可根据液压系统的回路需求灵活组合，比如在小型液压站的设计中，可将直角弯折型阀块用于安装方向控制阀，多阀集成块用于安装压力与流量控制元件，斜向接口阀块用于对接执行机构的进出油口，三类阀块通过螺栓拼接成整体阀组，无需复杂的管路连接即可完成整个液压控制回路的搭建。

　　设计这类阀块结构时，需要重点校核油道之间的壁厚，保证在系统额定工作压力下不会出现油道击穿的问题，同时要兼顾各个阀件的操作空间，避免相邻阀件的手柄、调节旋钮出现干涉，还要预留压力检测口的安装位置，方便系统调试时的压力检测。这些阀块结构的二维图纸清晰标注了每个结构的尺寸公差、形位公差要求，可直接作为生产加工的技术依据，也可作为三维建模的参考底图，帮助结构设计人员快速完成液压阀组的三维布局设计，缩短液压系统的开发周期。在设备维护环节，这类集成化阀块的故障排查也比分散管路连接更便捷，只需在预留的检测口接入压力表即可快速定位故障点，大幅降低设备的维护停机时间。
