甲烷箱右手MC400阀块安装结构设计

　　在工业燃气输送、小型分布式能源供气以及特种作业车辆燃气供给系统中，阀块作为气路通断、压力调节、流向分配的核心集成载体，其安装结构的合理性直接决定整套气路的运行稳定性与维护便捷性，甲烷箱右手MC400阀块安装结构正是针对右侧布局的甲烷存储单元配套设计的集成安装载体，适配MC400规格的阀组集成安装需求。从实际应用场景来看，这类阀块安装结构多用于撬装式甲烷供气模块、车载燃气供给系统的箱体内部右侧安装位，区别于左侧布局的安装支架，右手结构的安装孔位、避让空间完全匹配箱体右侧的钣金折弯边、加强筋位置，安装后不会与箱体内的燃气管路走线槽、压力检测表安装位产生干涉，同时预留出足够的手动操作空间，方便运维人员在不开箱盖的情况下完成阀组启闭操作、压力数值读取。

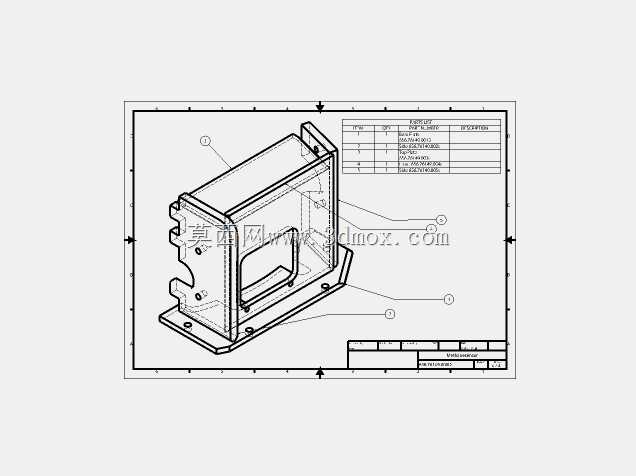

　　从功能特性层面分析，该结构采用一体化折弯成型的承载基座设计，底部带外翻的安装法兰边，法兰边上的四个沉头安装孔位置经过公差匹配设计，可直接通过M6内六角螺栓固定在甲烷箱内部的预设安装凸台上，沉头孔设计可保证螺栓安装后端面不突出基座平面，避免后续阀块安装时出现平面贴合不严导致的密封失效问题；基座主体采用L型折弯承载结构，立面设置多组不同规格的螺纹安装孔，分别对应阀块的主固定位、气路接头避让位、传感器安装预留位，其中主固定位的孔位间距严格匹配MC400阀块的底部安装孔距，安装时无需额外打孔适配，可直接完成阀块的定位锁紧；基座立面中部开设的矩形镂空结构，一方面可以减轻整体结构重量，降低甲烷箱的整体负载，另一方面可以为阀块底部引出的控制管路、信号线缆提供走线空间，避免管路弯折半径过小导致的气路堵塞、线缆外皮磨损问题。在设计思路上，该结构充分考虑了甲烷工况下的使用要求，所有折弯转角处均设置R2的圆角过渡，避免尖锐边角在安装运维过程中划伤操作人员、割破燃气管路防腐层；基座边缘设置的翻边结构，可提升整体结构的抗形变能力，在车辆行驶振动、撬装模块运输颠簸的工况下，不会出现基座变形导致阀块安装错位、气路密封失效的问题；安装孔位的位置度公差控制在±0.1mm范围内，可保证阀块安装后与外接管路的对接同轴度，减少管路安装时的强制对位应力，提升长期运行下的密封可靠性。

　　从外形尺寸与安装边界来看，该结构整体轮廓尺寸适配MC400阀块的安装需求，安装后在甲烷箱内部占用的横向、纵向、垂向空间均经过边界校核，右侧与箱体内壁预留15mm的安全间隙，避免箱体钣金加工误差导致的安装卡滞；底部安装法兰边与箱体底部凸台完全贴合，安装后基座平面的平面度公差控制在0.05mm/m范围内，可保证阀块安装后处于水平状态，避免阀块内部的阀芯因为倾斜出现卡滞、密封不严的问题；基座立面的最高处低于甲烷箱箱盖的闭合高度20mm，不会出现箱盖无法闭合、密封胶条压合不严的问题。

　　在实际装配过程中，该结构可先在箱外完成阀块、接头、传感器的预装，形成集成化的阀组模块后再整体装入甲烷箱内部，相比传统的零散件现场安装方式，可大幅缩短现场装配周期，同时减少现场安装失误导致的气路泄漏风险；结构表面的处理工艺适配燃气工况的防腐要求，可在潮湿、有少量腐蚀性气体的环境下长期使用，不会出现锈蚀脱落导致的杂质进入阀块内部、堵塞气路的问题。针对运维需求，该结构的镂空位置可直接观察到阀块底部的管路连接状态，日常巡检时无需拆卸阀块即可检查管路是否存在泄漏、松动问题，大幅降低日常运维的工作量；基座上预留的备用安装孔位，可后续扩展加装压力传感器、紧急切断阀等附加组件，无需对原有结构进行打孔改造，适配不同用户的功能扩展需求。
