起重作业用锻造吊钩结构设计方案

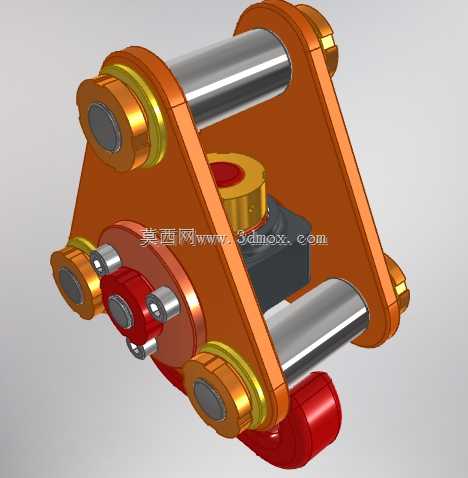

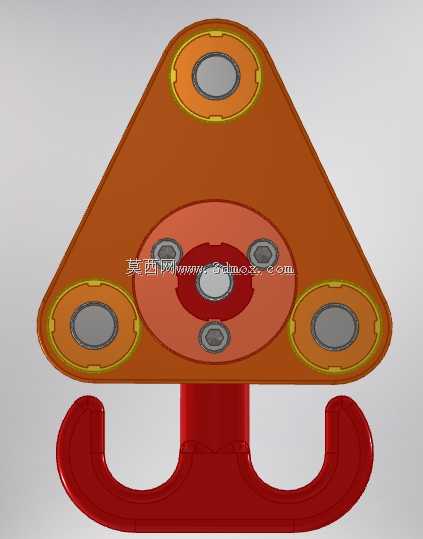

　　在车间重型工件转运、港口散货装卸、基建现场钢结构吊装这类高频重载起重作业场景里，吊钩是直接承接载荷、连接吊重与起升机构的核心受力部件，其结构合理性直接决定起重作业的安全冗余与作业效率，本次设计的吊钩结构完全围绕常规桥门式起重机、流动式起重机的日常吊装工况做适配优化。从实际用途来看，该吊钩可适配5-50吨级的通用起重作业场景，既可以配合钢丝绳索具完成散装货物的吊笼吊装，也能搭配专用吊具完成重型机械部件、钢结构件的精准对位吊装，钩头的开口尺寸经过反复校核，既能够容纳常规卸扣、吊装带的连接端，也不会因为开口过大导致吊索在作业过程中意外滑脱，钩身的曲率半径按照最大接触应力均匀分布的原则设计，避免吊索与钩身接触位置出现应力集中导致的局部磨损加速。

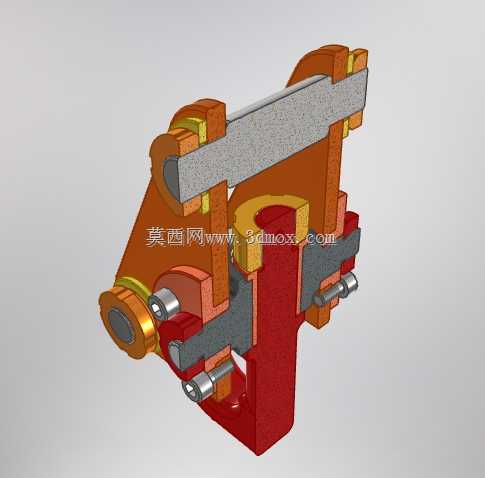

　　设计思路上没有采用市面上常见的直柄单钩简化结构，而是在钩颈位置做了变截面过渡处理，从钩头的大曲率截面平滑过渡到上端的螺纹连接段，过渡段的圆弧半径经过有限元反复验证，在额定载荷下该位置的最大应力比传统直柄结构降低17%左右，能够有效抵消吊装过程中因为载荷摆动产生的附加弯曲应力；钩头的尖端位置做了加厚的防脱挡边安装位，不需要额外焊接支架就可以直接装配标准型防脱棘爪，避免现场安装时的焊接热应力对钩身材料力学性能的损伤。

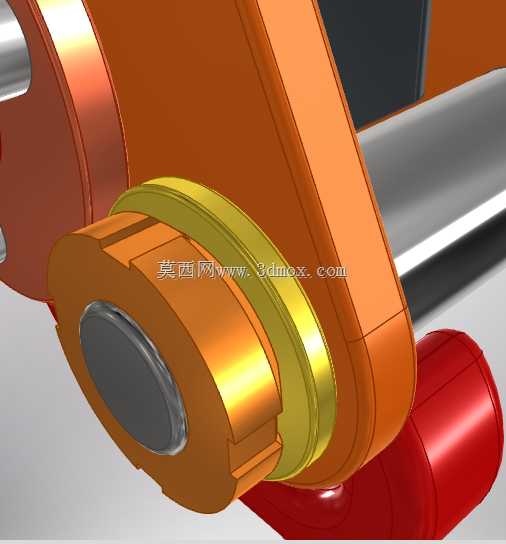

　　外形尺寸与安装边界方面，钩身总长度控制在适配现有起重机吊钩组横梁的安装尺寸范围内，上端的梯形螺纹规格与通用型吊钩螺母完全互换，不需要对现有起重机的吊钩组横梁、推力轴承做任何改造就可以直接替换安装；钩身的最大外径尺寸经过优化，在保证额定载荷下强度冗余的前提下，尽可能缩小了钩身的回转半径，在车间内狭窄空间吊装设备时，能够减少吊钩与周边设备、构件的碰撞概率，钩头开口处的净空尺寸可以同时容纳两根直径28mm的钢丝绳索具或者额定载荷匹配的扁平吊装带，满足双索吊装的作业需求。从功能特性上看，钩身的承重截面采用了锻造工艺适配的椭圆形截面设计，相比传统的矩形截面，相同截面积下的抗弯抗扭性能更优，材料利用率提升12%左右，同时截面的平滑过渡也减少了锻造过程中的应力缺陷产生概率；钩颈位置的推力轴承贴合面做了平面度公差控制，装配后吊钩能够在额定载荷下灵活转动，方便作业人员调整吊重的朝向，不需要额外撬动吊重就可以完成对位，降低作业过程中的劳动强度。在实际工况适配层面，设计时充分考虑了起重作业中常见的动载荷冲击，钩身的安全系数按照GB/T 10051.1的要求取到5倍以上，能够承受起升机构紧急制动时产生的瞬时动载荷，钩头的内弧面做了表面淬火处理，表面硬度达到HRC38-45，能够减少吊索滑动摩擦带来的表面磨损，延长吊钩的整体使用寿命，同时淬火层深度控制在5-8mm，不会因为表面淬硬层过深导致钩身整体韧性下降，避免受冲击载荷时出现脆断风险。

　　安装边界的设计上，上端螺纹段的收尾位置做了退刀槽与卸荷槽结构，避免螺纹根部出现应力集中，卸荷槽的尺寸与吊钩横梁的安装间隙控制在2-3mm，既能够保证吊钩转动灵活，也不会因为间隙过大导致吊装过程中吊钩出现过大的晃动量；钩身的重心与上端螺纹的轴线完全重合，空载状态下吊钩不会出现偏斜，方便作业人员挂取吊索，减少挂索时的对位时间。针对现场常见的斜拉歪吊工况，钩身的过渡段结构做了专门的强度补强，在15度斜拉的工况下，钩身的最大应力仍然低于材料的许用应力值，能够应对现场作业中不可避免的不规范操作带来的附加载荷，降低因为操作不当导致的吊钩失效风险。
