241kpa泄压式安全阀薄型圆盘结构设计

　　在低压流体回路、小型密闭腔体的压力管控场景中，这类薄型圆盘结构的泄压安全阀，是保障系统压力稳定、避免超压破损的核心元件，其241kpa的开启阈值，适配多数民用小型承压设备、低压气动回路、密闭储能腔体的泄压需求，无需额外加装转接构件即可直接嵌入安装面，大幅压缩管路排布的空间占用。从实际工况适配角度看，这类安全阀常被用在小型空压机储气端、家用净水设备承压腔、低压气动工装回路、小型密闭电池包泄压位等场景，当腔体内部压力攀升至设定阈值时，阀瓣会自动抬升开启泄流通道，将多余压力快速释放，待腔体内压回落至安全区间后，阀瓣在复位结构作用下重新密封，避免介质持续泄漏造成系统失压。

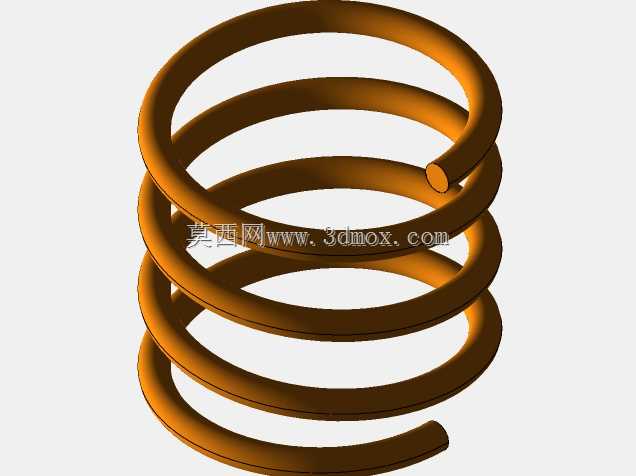

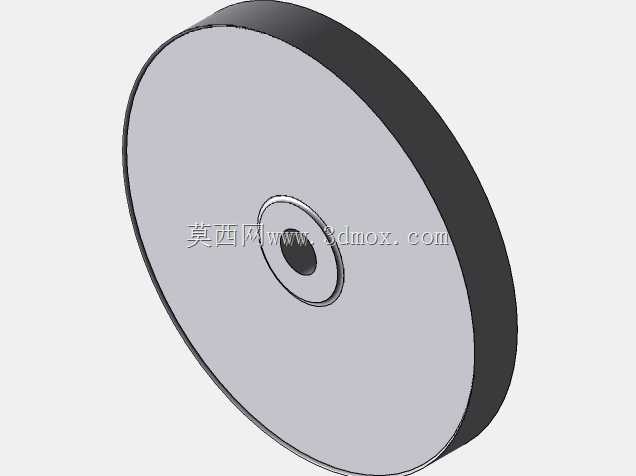

　　不同于常规螺纹立式安装的安全阀，这款圆盘式结构的阀体整体呈扁平圆柱形态，中心同轴布置密封副与导向结构，安装时仅需在对应安装面加工匹配的中心定位孔与环形密封槽，通过外圈的压合或粘接即可完成固定，无需预留螺纹旋合的轴向空间，对于安装轴向尺寸受限的紧凑型设备而言，这种结构的适配性远高于传统立式阀件。设计过程中首先围绕241kpa的开启压力做力学匹配，中心密封区域的直径、复位弹性件的预紧力经过反复校核，确保压力达到阈值时阀瓣能精准开启，不会出现提前泄漏或者超压拒动的问题；导向结构与中心孔的同轴度公差控制在0.02mm以内，避免阀瓣升降过程中出现卡滞，导致泄压动作失效；阀体密封面的平面度要求达到Ra0.8的粗糙度，保证闭合状态下的密封性能，不会出现额定压力下的微漏问题。

　　从安装边界来看，阀体整体外圆为规则圆柱面，厚度方向尺寸远小于常规同压力等级的安全阀，安装时仅需保证安装面与阀体贴附面的平面度不大于0.05mm，中心定位孔与阀体导向轴的间隙控制在0.1-0.15mm之间，即可保证安装后阀瓣动作顺畅，不会出现偏磨导致的密封失效。不同于带外置弹簧腔的安全阀，这款产品的所有功能结构都集成在圆盘型阀体内，没有外凸的结构件，安装后不会与周边的管路、线束、结构件产生干涉，在紧凑型设备的内部布局中，可以直接贴附在腔体壁面安装，不需要额外预留操作空间。

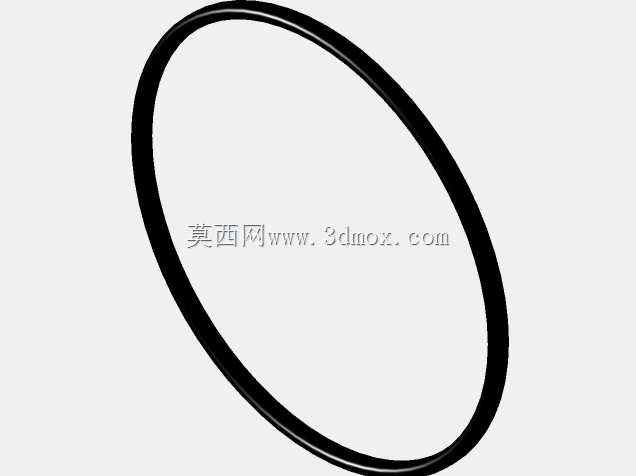

　　在功能特性上，这种直动式圆盘安全阀的响应速度极快，当腔体内压出现瞬时超压时，阀瓣可以在毫秒级完成开启动作，快速泄放瞬时高压，避免压力冲击对腔体壁面、密封结构造成损伤；泄压过程中介质沿中心孔与阀瓣的间隙向四周均匀泄放，不会出现定向喷射的问题，对于周边布置有电气元件的场景，这种均匀泄流的结构可以避免高压介质直接喷射到敏感元件上造成损坏。建模过程中对密封副的接触区域做了细节还原，包括阀瓣的密封唇边结构、复位件的安装定位槽、阀体与安装面贴合的密封胶圈槽位，所有配合尺寸都按照实际加工公差做了参数化设置，方便后续根据不同的安装需求调整外圆直径、中心孔尺寸、开启压力对应的弹簧参数。实际选型应用时，需要注意安装面的材质硬度不能过低，避免长期压合导致阀体嵌入安装面造成密封失效，同时泄放方向不能正对需要防尘防水的区域，如果应用在有腐蚀性介质的场景，还需要根据介质属性调整阀体与密封件的材质，保证长期使用的可靠性。这类薄型安全阀的结构设计核心是在有限的轴向空间内集成完整的泄压、密封、复位功能，摒弃了传统安全阀冗余的外部结构，将所有功能构件压缩在扁平的圆盘空间内，既满足了压力泄放的功能需求，又极大降低了安装空间占用，是紧凑型承压设备压力保护的优选结构方案。
