带轴套一体式斜齿传动轮结构设计

在各类需要平稳传动的机械设备传动链路中，这类带一体式轴套的斜齿轮是动力传递环节的核心零件之一，和常规直齿轮相比，斜齿的啮合特性决定了它更适合中高速、重载且对传动噪音有控制要求的工况场景。从实际应用来看，这类零件常出现在小型减速机的输入输出端、自动化输送线的动力辊筒传动位、轻工包装机械的主传动箱内，甚至部分小型机床的进给传动链路中也能见到同结构的零件，核心作用是在交错轴或者平行轴之间传递旋转扭矩，同时通过齿面的逐步啮合降低传动冲击，减少运行过程中的振动与噪音。

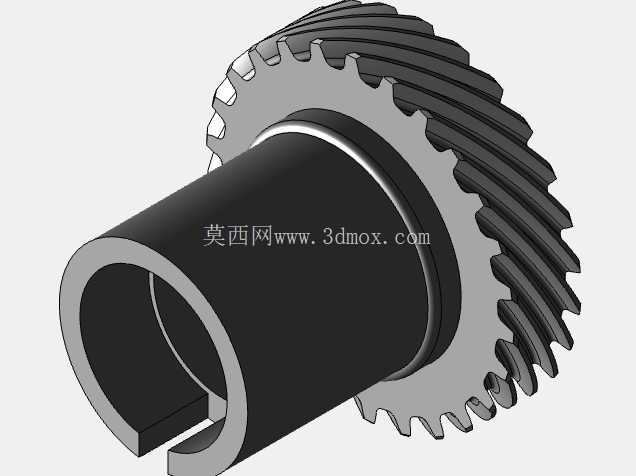

从结构设计逻辑来看，这款斜齿轮采用了齿圈与安装轴套一体化的结构，没有采用齿圈与轴过盈配合或者键连接的分体式设计，这种设计思路主要是针对小扭矩、安装空间紧凑的场景，省去了分体装配的公差累积问题，同时也避免了键连接带来的轴套应力集中问题，适合批量加工后直接装配使用。齿部采用标准斜齿渐开线齿形，齿向带有固定螺旋角，啮合过程中每一个轮齿都是逐步进入啮合、逐步退出啮合，不会出现直齿轮传动时整齿突然接触撞击的情况，传动平稳性远优于同模数的直齿轮，同时斜齿结构的重合度更大，同等模数下能承受的瞬时扭矩比直齿轮高出15%-20%左右，适合连续运转的传动场景。

安装结构上，轴套部分为空心通孔设计，通孔内壁开有轴向键槽，装配时可以直接套在对应直径的传动轴上，通过平键传递扭矩，不需要额外做轴与齿轮的过盈压装，装配和后期维护拆卸都更方便。轴套的长度经过匹配设计，既保证了与传动轴的配合接触长度足够，避免运行过程中齿轮出现偏摆，也不会因为轴套过长占用多余的安装空间，适配紧凑化的传动箱布局。齿圈部分的外径、齿宽与轴套的外径形成合理的台阶差，装配时轴套端面可以直接贴合传动箱内的轴承内圈或者定位轴肩，不需要额外加装定位隔套，减少了装配时的零件数量。

设计过程中需要重点控制几个尺寸边界：首先是内孔的公差带，需要和匹配的传动轴形成合理的间隙或者过渡配合，既不能间隙过大导致传动时齿轮晃动，也不能过盈量太大导致装配困难；其次是齿部的螺旋角与齿向公差，这直接影响啮合时的接触面积，如果螺旋角误差过大，会出现齿面单边接触的情况，运行时不仅噪音大，还会加速齿面磨损，大幅缩短零件使用寿命；另外键槽的位置度也需要严格控制，键槽中心需要和齿轮的齿向基准对齐，避免装配后传动出现周向间隙。齿部的端面与轴套内孔的垂直度也需要控制在合理公差范围内，不然齿轮锁紧在轴上后会出现端面跳动，运行过程中产生轴向窜动，影响整个传动链路的稳定性。

从实际使用的角度来说，这类一体式斜齿轮在选型替换时，首先要确认模数、齿数、螺旋角与原有传动副匹配，保证啮合侧隙在合理范围，侧隙过小会导致齿面卡滞、运行发热，侧隙过大则会出现传动回差，不适合有正反转传动要求的场景。其次要确认内孔直径、键槽宽度与安装轴匹配，轴套的长度不能超过安装位的轴向空间，避免装配后齿轮和相邻的传动零件发生干涉。和分体式齿轮相比，这种一体化结构的零件加工工序更少，批量生产时成本更低，适合对成本控制较严格、传动扭矩不算特别大的民用轻工设备、小型自动化设备使用，在额定负载范围内运行时，传动平稳性、噪音控制表现都优于同参数的直齿轮结构，同时一体式结构的整体刚性更好，不会出现分体装配带来的齿圈松动问题，长期运行的可靠性更有保障。
