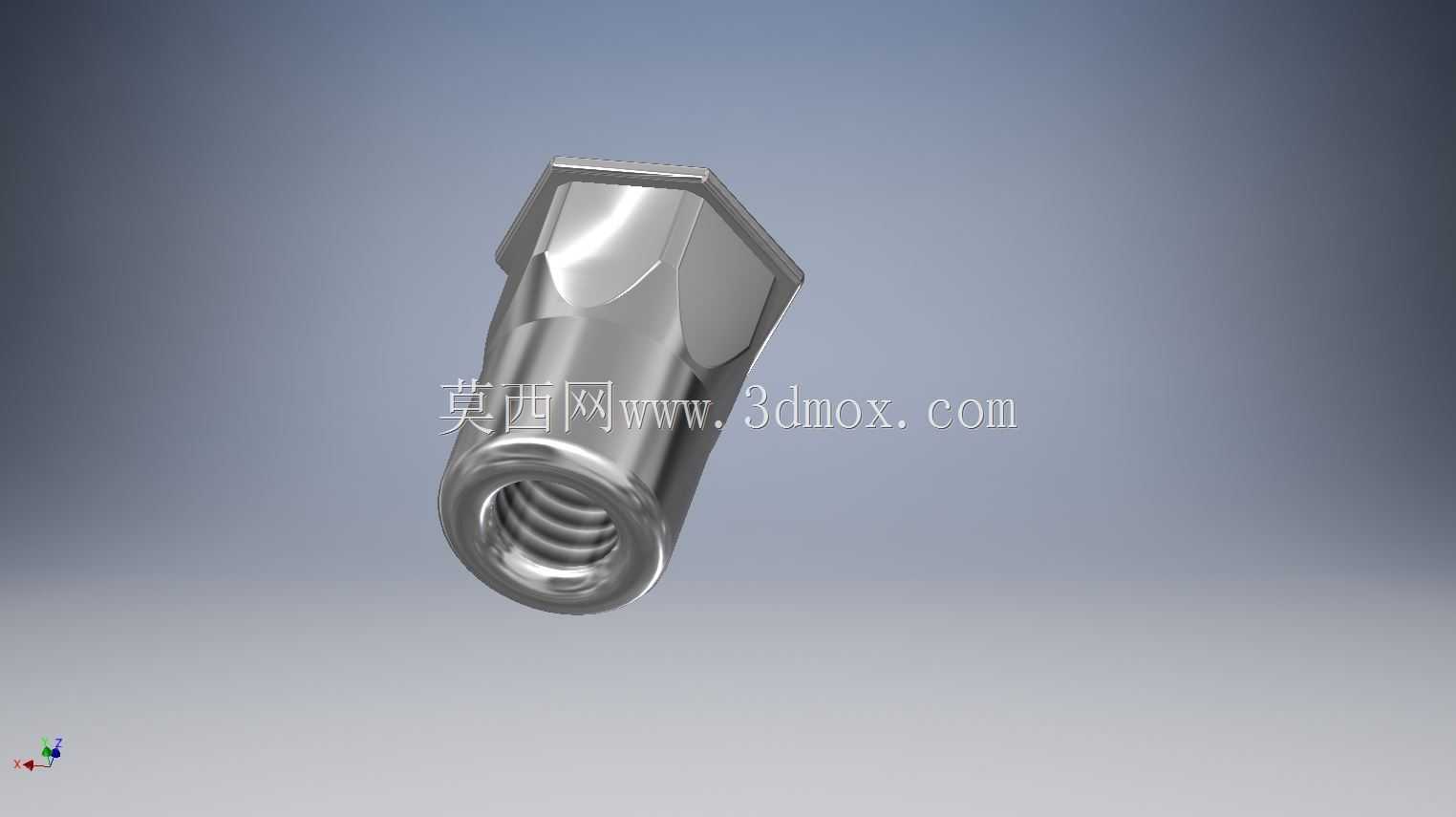

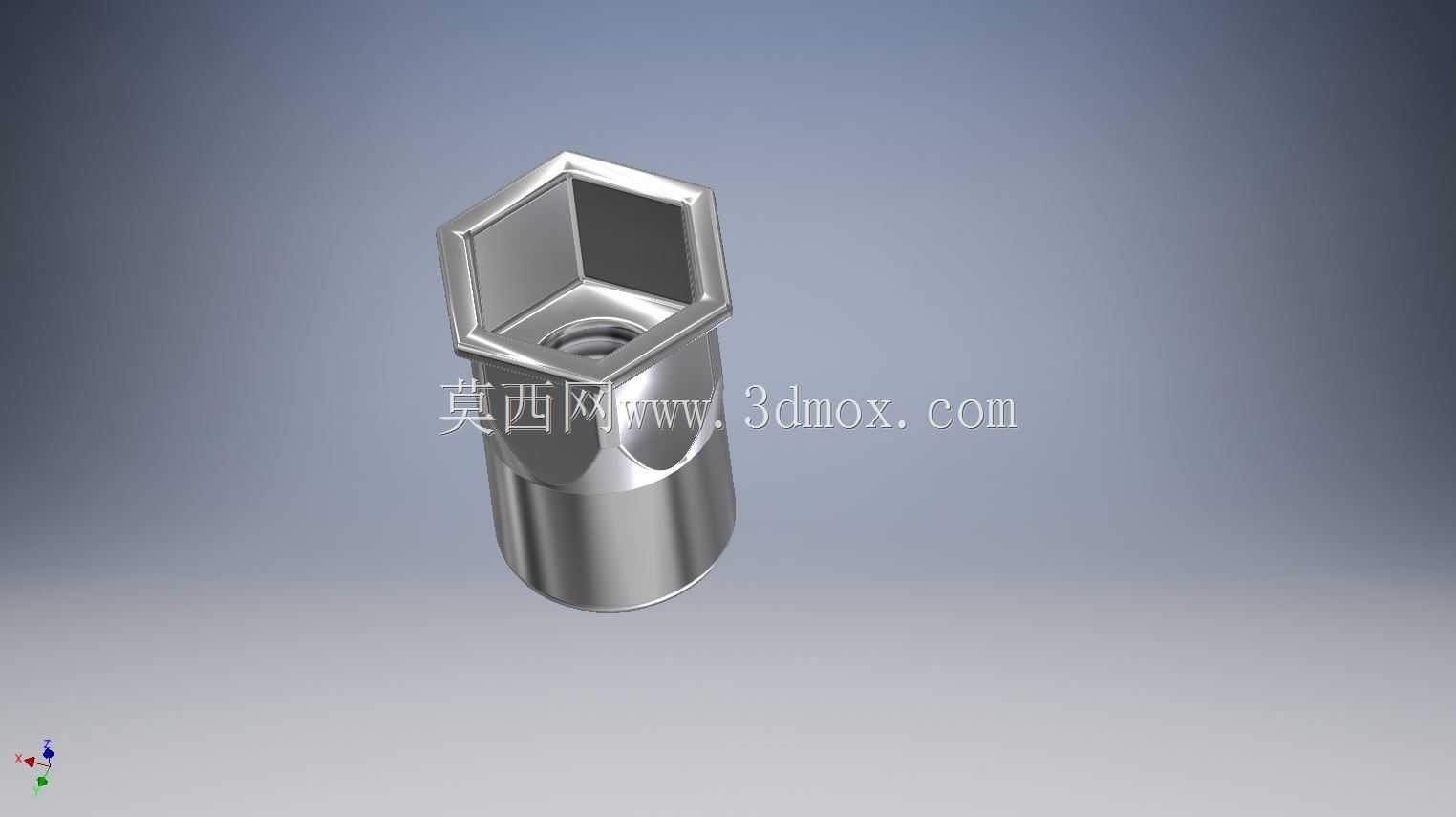

这款铆接紧固件的设计初衷,是解决薄板类基材上无法加工内螺纹、无法实现背面操作的装配痛点,在机柜钣金、汽车内饰钣金、阀门组件装配、仪器仪表壳体连接场景中,这类零件的使用频次极高。不同于常规通孔压铆螺母,该结构采用盲孔设计,上端为外六角法兰结构,下端为光滑圆柱铆接柱体,内部加工有连贯的内螺纹孔,装配完成后法兰端面与基材表面完全贴合,六角结构嵌入基材预制的六角沉孔内,可完全承受螺纹连接时的扭转力矩,不会出现跟转打滑的问题。
从实际装配逻辑来看,这类铆螺母不需要在基材背面预留操作空间,仅需从单侧完成铆接动作,即可在薄板表面形成可靠的内螺纹连接点,适配0.5mm到3mm厚度的各类金属、非金属薄板基材。设计阶段首先确定了法兰端的六角对边尺寸,该尺寸直接决定了抗扭承载力的上限,六角棱边做了0.2mm的倒角处理,既方便压入预制的六角安装孔,也能避免棱边应力集中导致的基材开裂。法兰端面的厚度经过反复校核,既要保证铆接过程中法兰不会被压溃变形,也要控制整体高度,避免装配后突出基材表面过多影响后续零件的安装平面度。
下端圆柱部分的外径与基材预制的安装孔采用间隙配合,单边间隙控制在0.1mm以内,既保证铆接前零件可以顺利插入孔位,也不会因为间隙过大导致铆接后出现倾斜、同轴度超差的问题。圆柱部分的长度根据适配的最大基材厚度确定,预留出足够的铆接变形量,铆接过程中圆柱端部在专用铆枪的作用下向外膨胀变形,与基材背面形成倒扣结构,配合上端法兰的压紧力,将整个铆螺母牢牢固定在基材上,可承受不低于8.8级同规格螺栓的轴向拉拔力。
内部螺纹的加工精度按照6H级公差设计,螺纹收尾处做了退刀槽结构,避免螺纹加工不完整导致螺栓拧入时出现卡滞、螺纹滑牙的问题。盲孔底部预留了足够的安全深度,即使螺栓拧入深度超过设计值,也不会顶到盲孔底部导致铆螺母被顶出基材。整个零件的外形采用同轴度公差约束,法兰端面与圆柱轴线的垂直度公差控制在0.05mm以内,保证装配后螺栓拧入时不会出现偏斜,连接受力均匀。
在阀门阀块的装配场景中,这类铆螺母常被用于阀块侧面板的紧固件安装,由于阀块内部有流体通道,无法采用通孔螺栓连接,盲孔铆螺母的结构既可以保证连接强度,也不会破坏阀块的密封性能。在仪器仪表的壳体装配中,这类零件可以替代传统的焊接螺母,避免焊接过程中产生的热变形导致壳体平面度超差,同时装配效率远高于焊接螺母,不需要后续的焊渣清理、螺纹回牙工序。设计过程中还针对不同的安装场景预留了尺寸调整空间,可根据实际基材厚度调整圆柱部分长度,根据连接受力需求调整内螺纹规格,法兰端的六角结构也可根据安装空间调整为圆柱滚花结构,适配不同的安装孔加工条件。

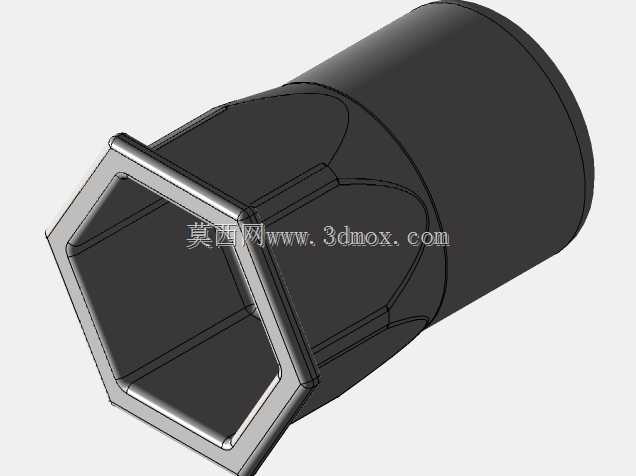

从建模逻辑来看,该零件采用回转体加六角切削的特征构建方式,首先绘制整体回转轮廓生成基础实体,再切削出上端的六角结构,最后加工内部螺纹孔与端部倒角,所有特征的参数都设置为可变量,方便后续根据不同的规格需求快速调整参数生成系列化零件模型。建模过程中严格控制了各特征的圆角与倒角尺寸,所有锐边都做了工艺倒角处理,既符合实际加工的工艺要求,也避免了三维模型导入工程图时出现线条缺失、公差标注错误的问题。
