Bruta3桌面级FDM熔融沉积3D打印设备

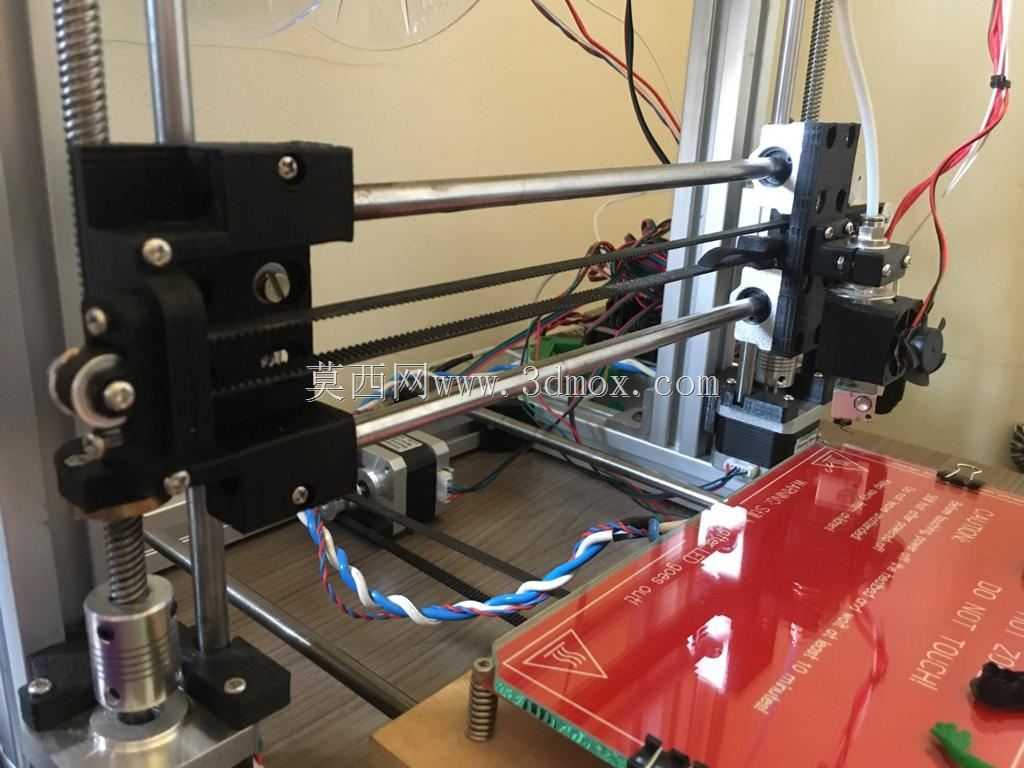

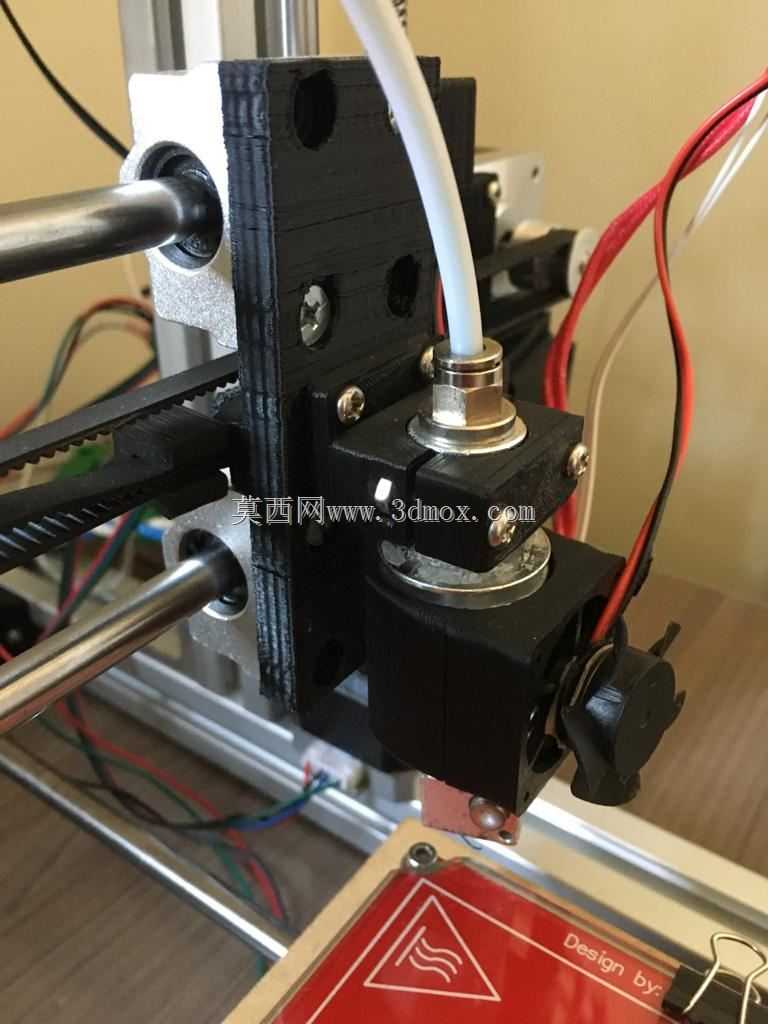

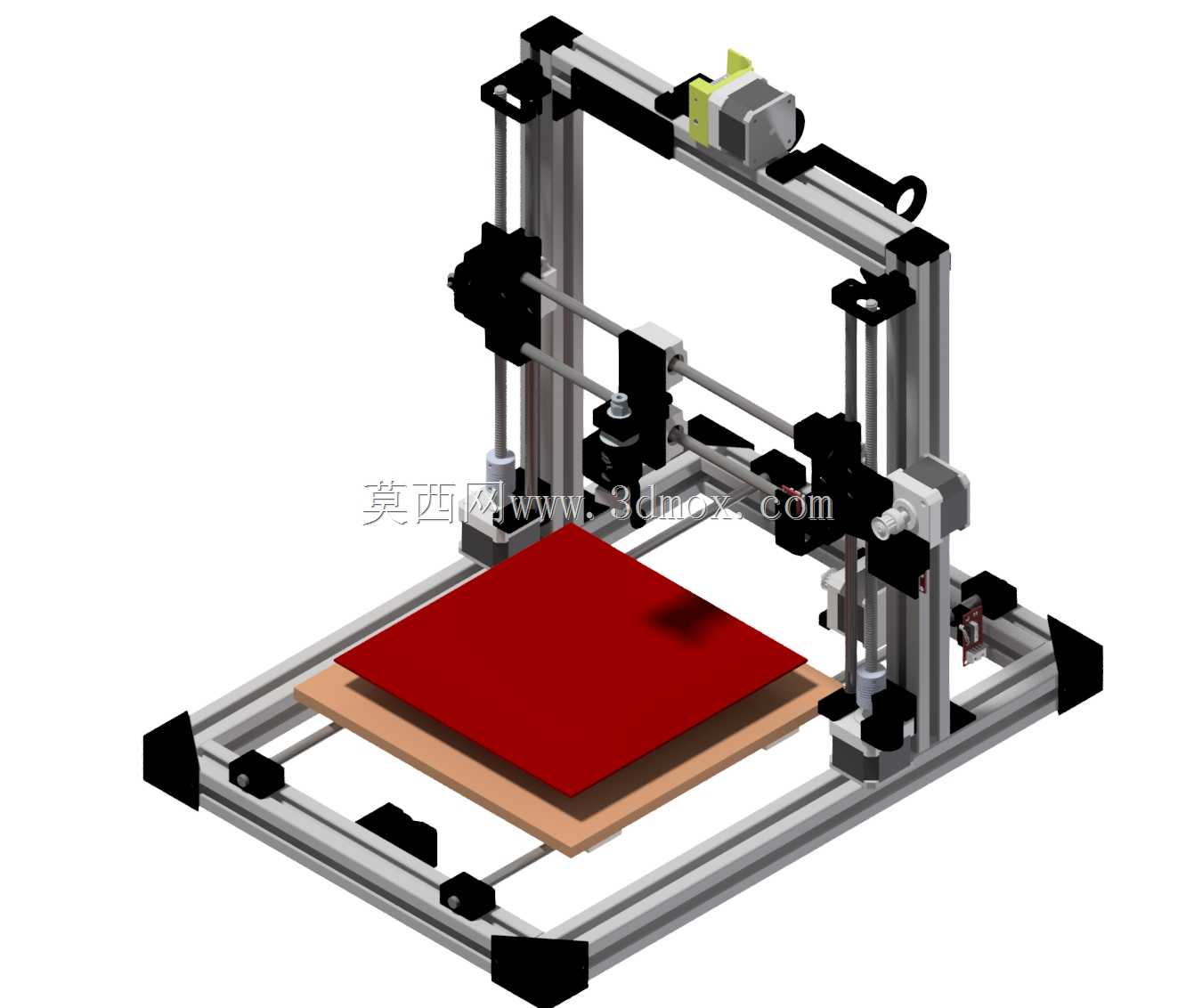

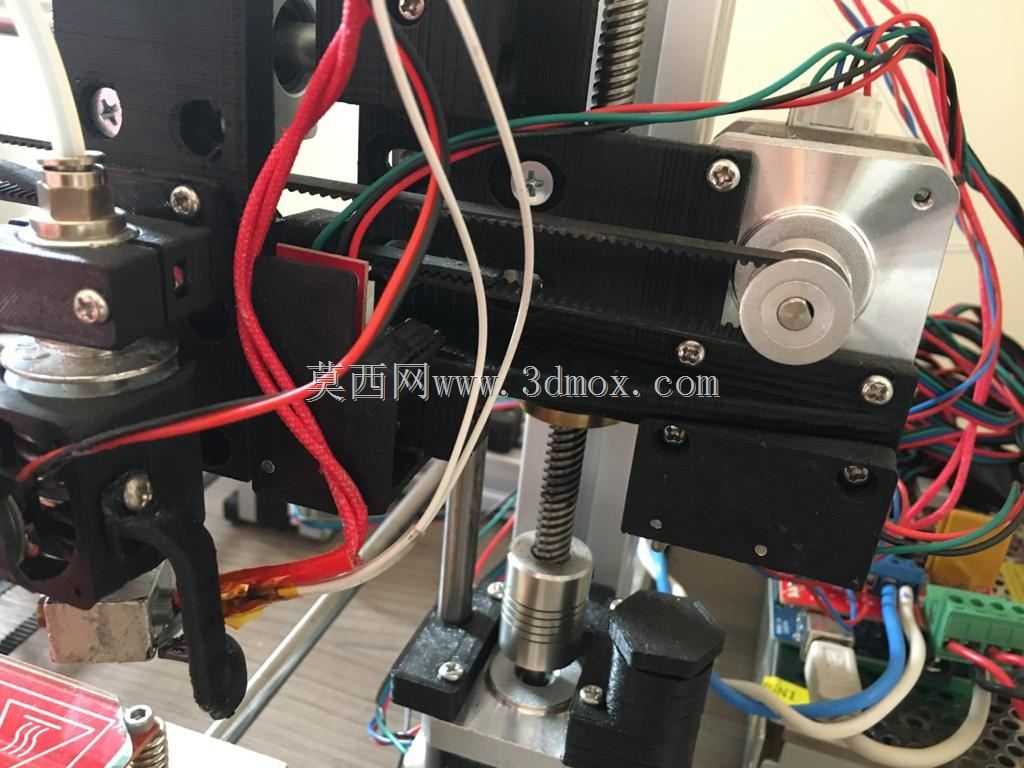

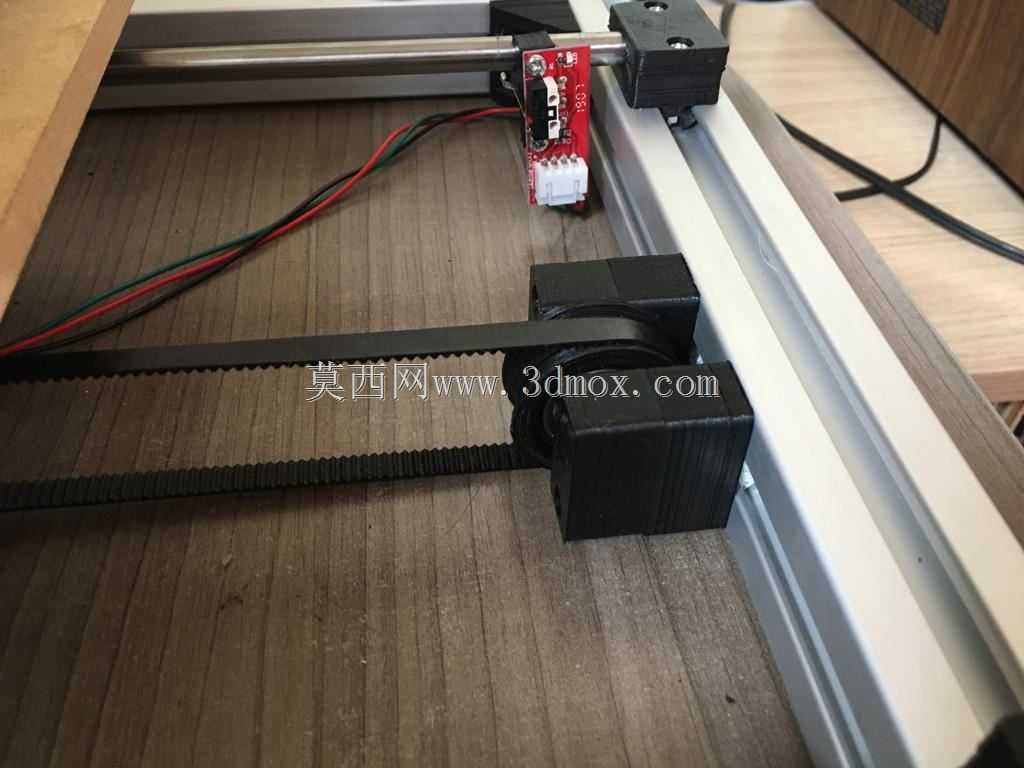

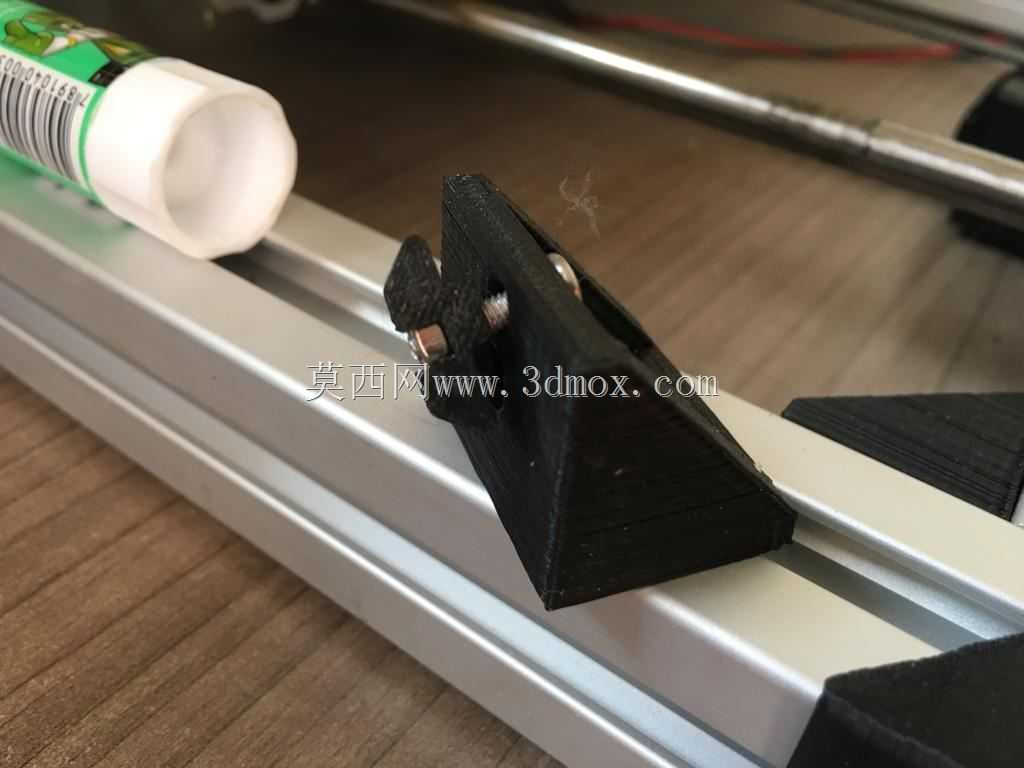

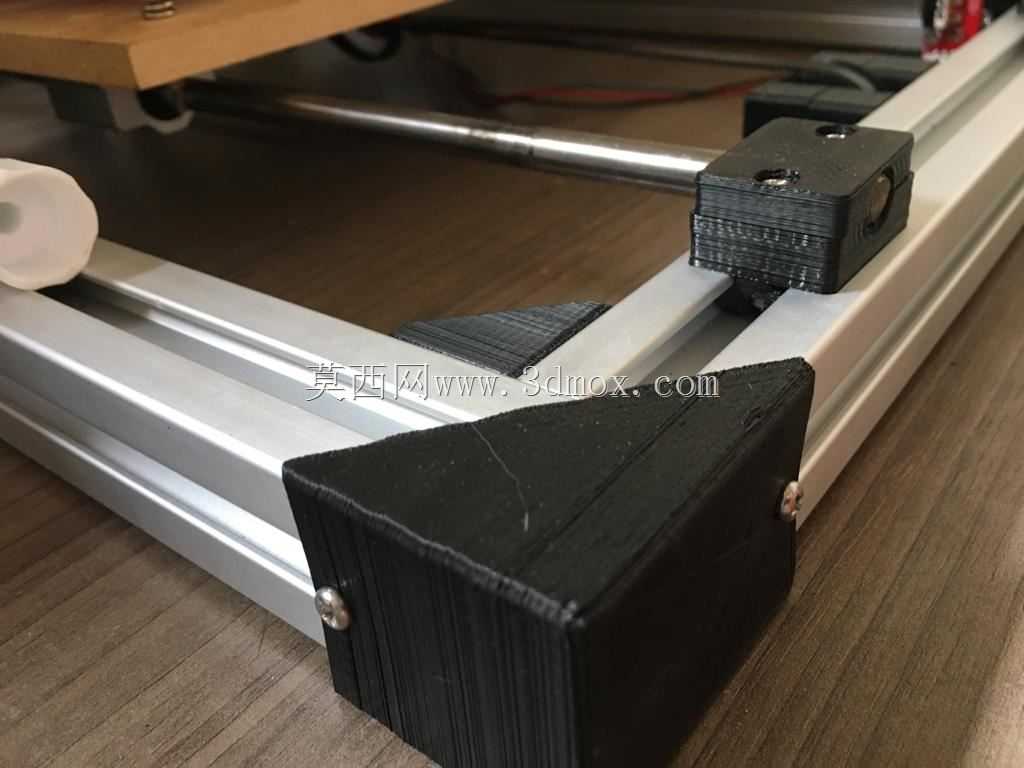

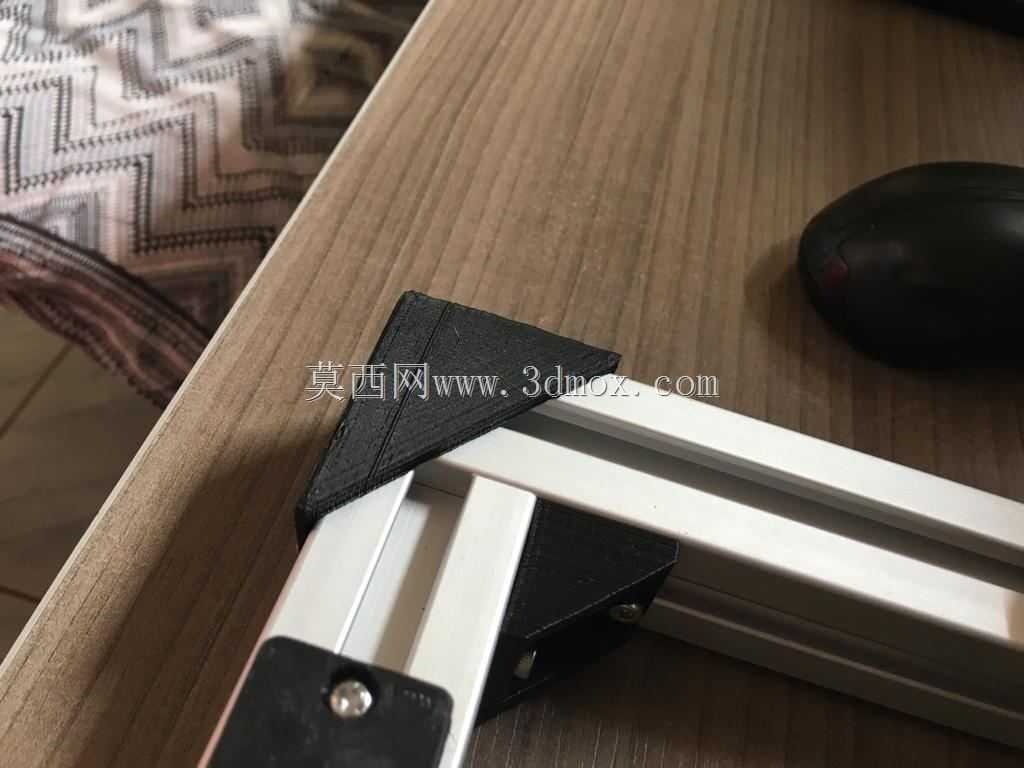

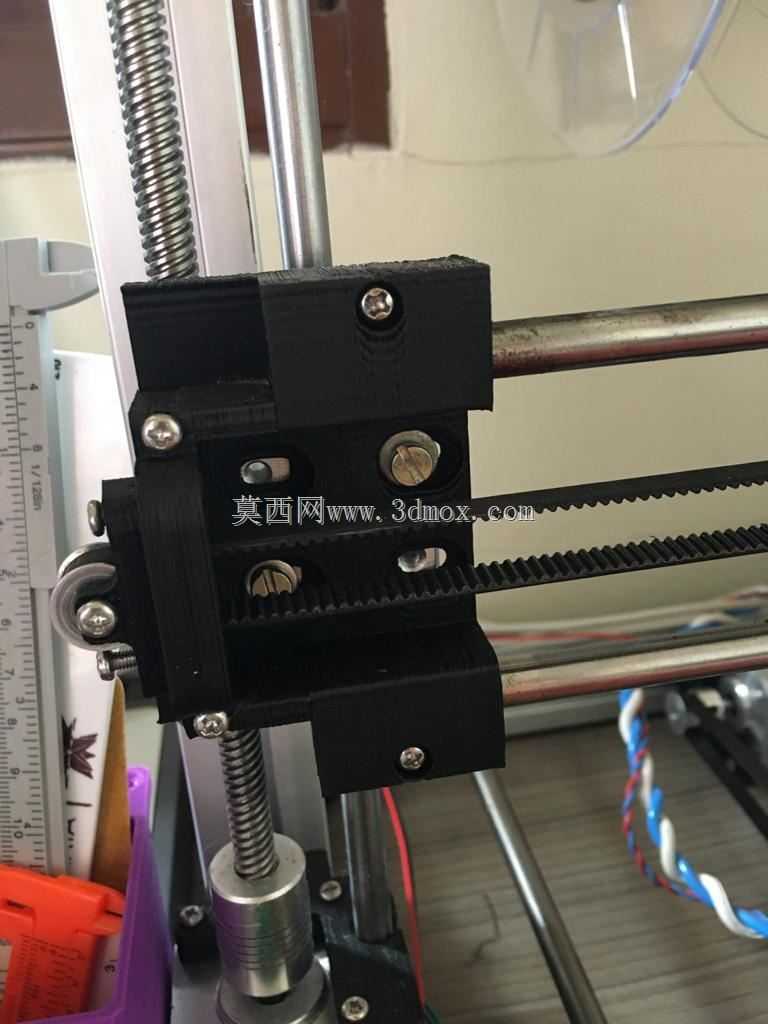

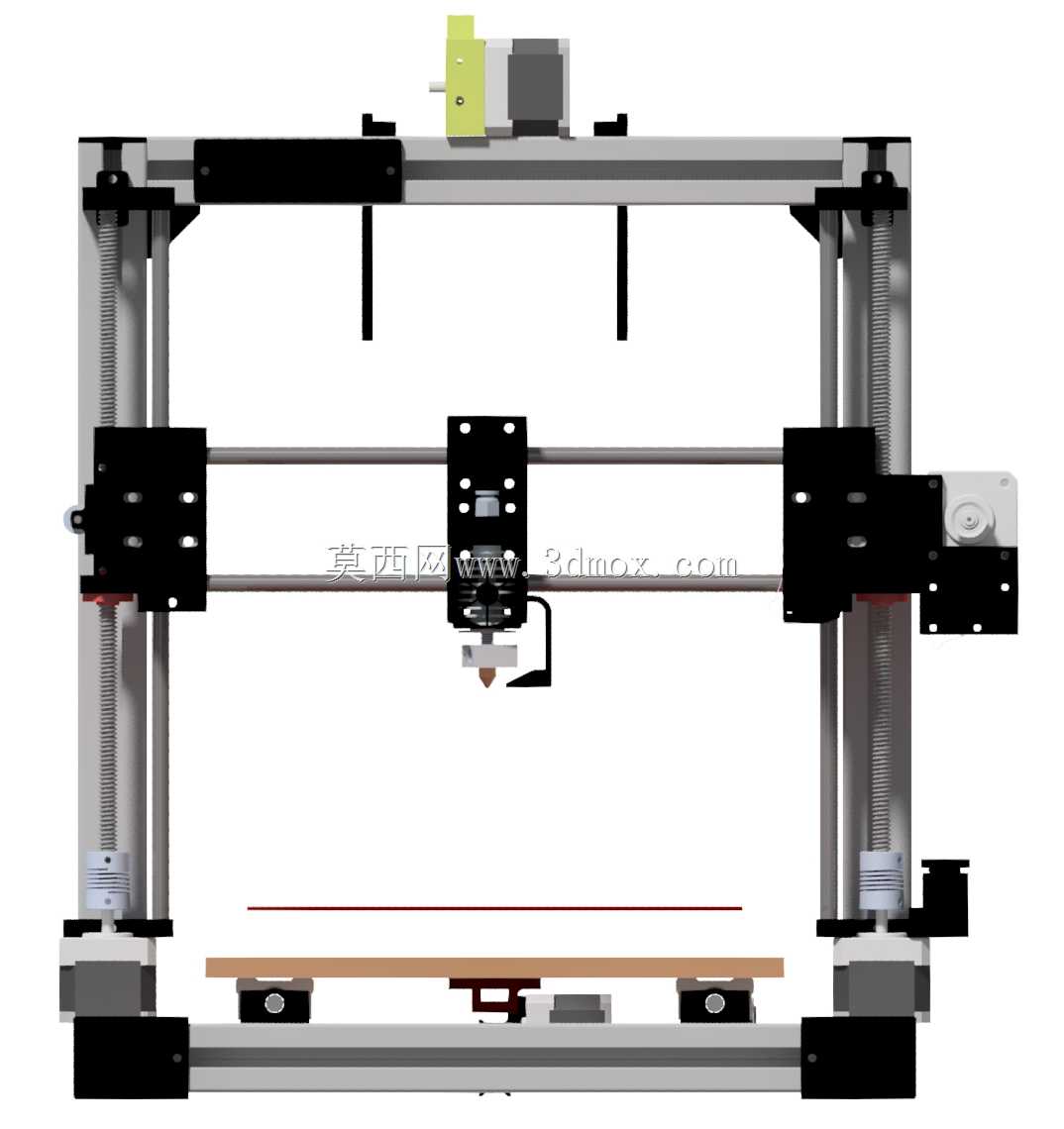

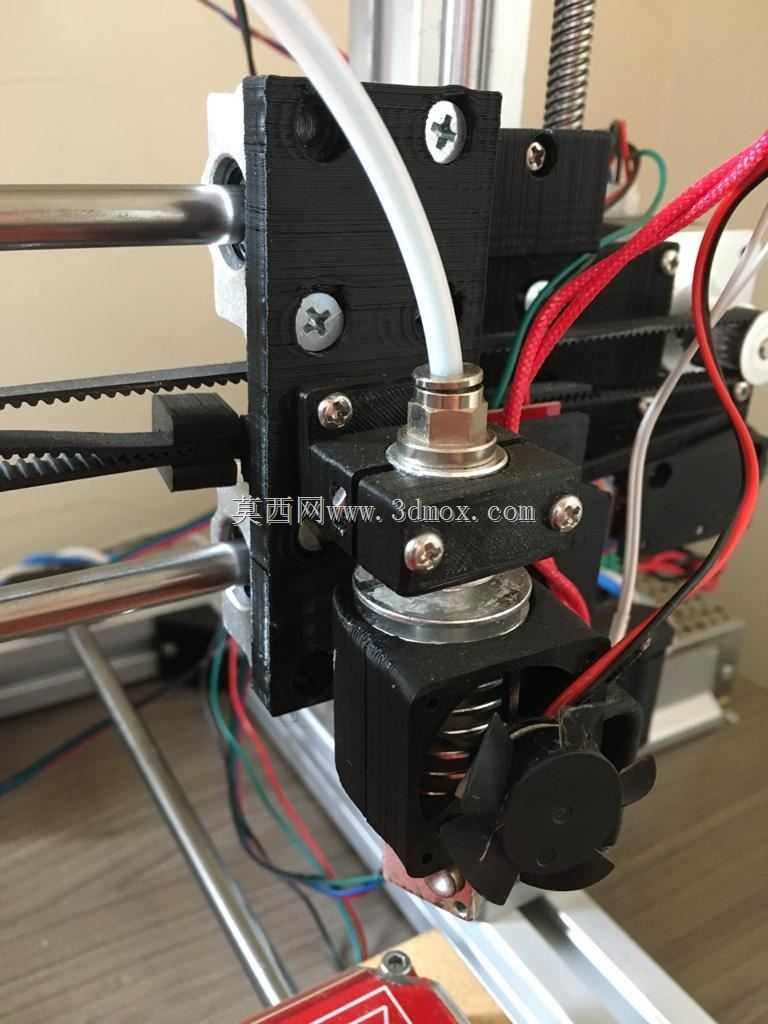

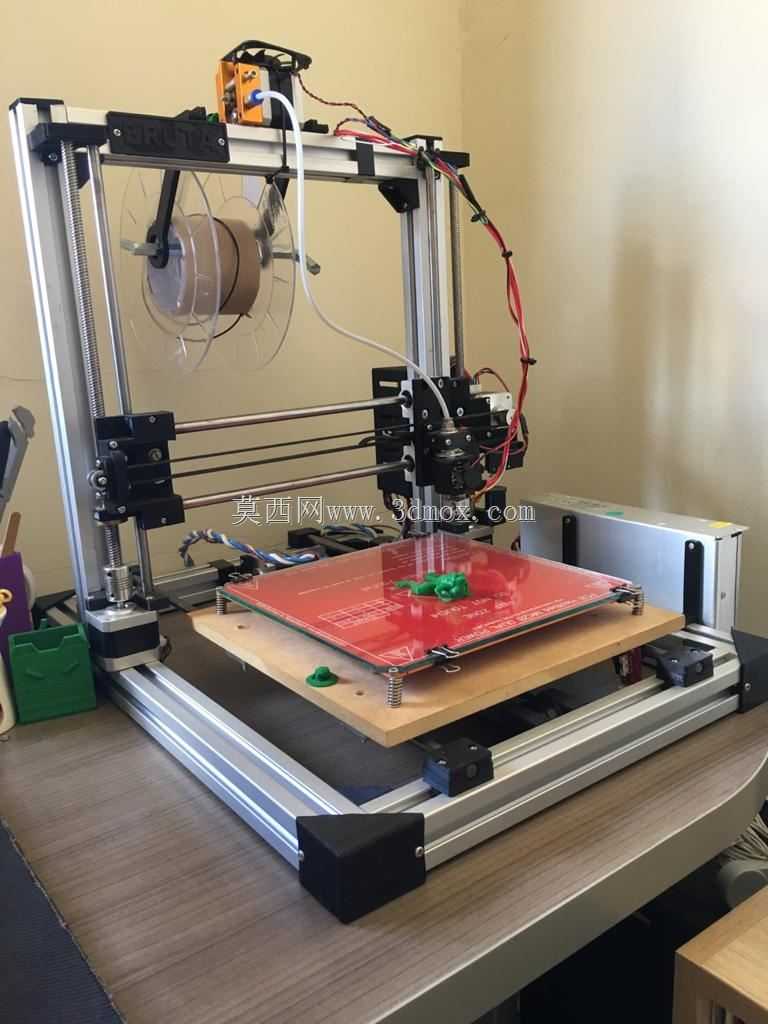

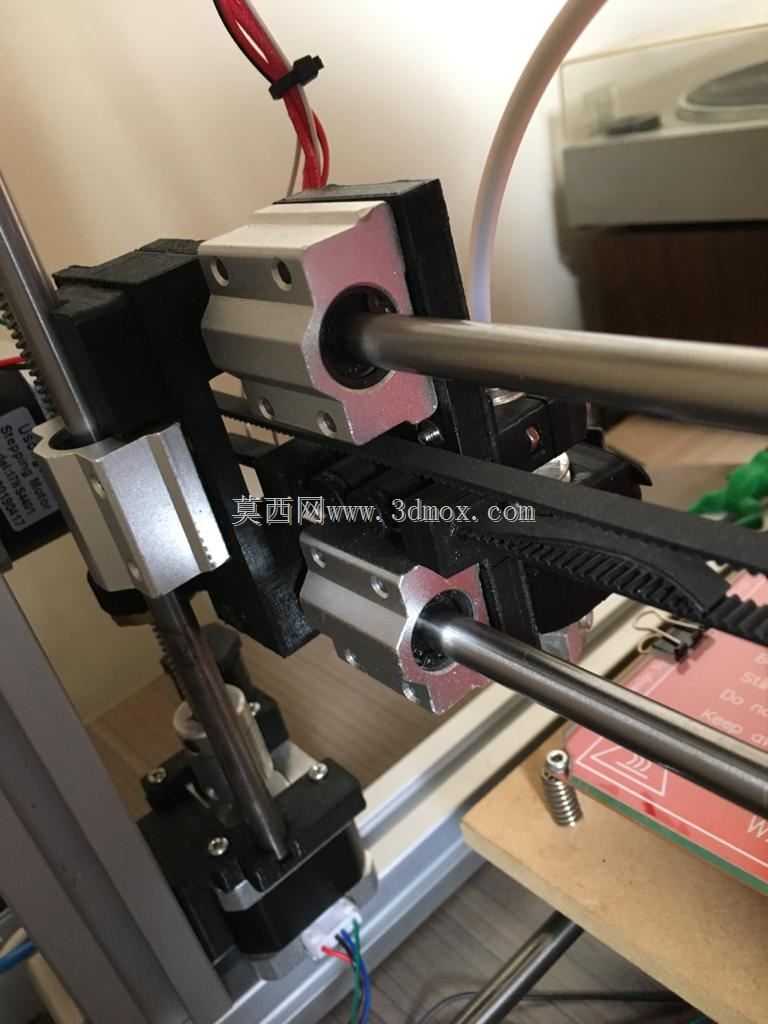

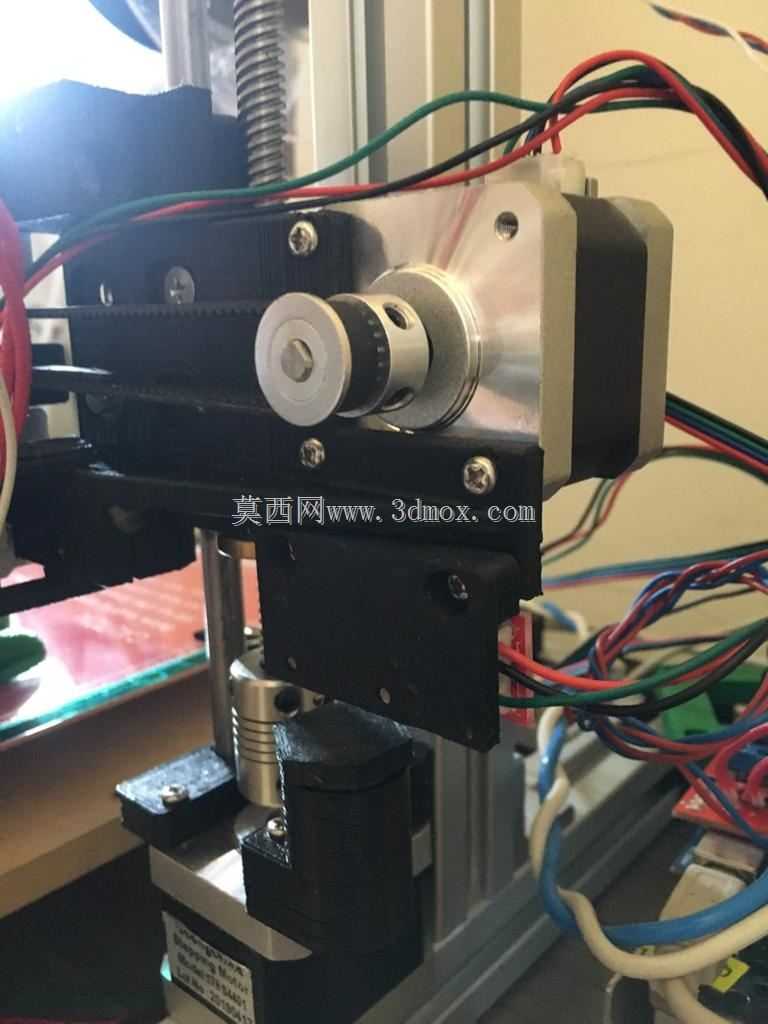

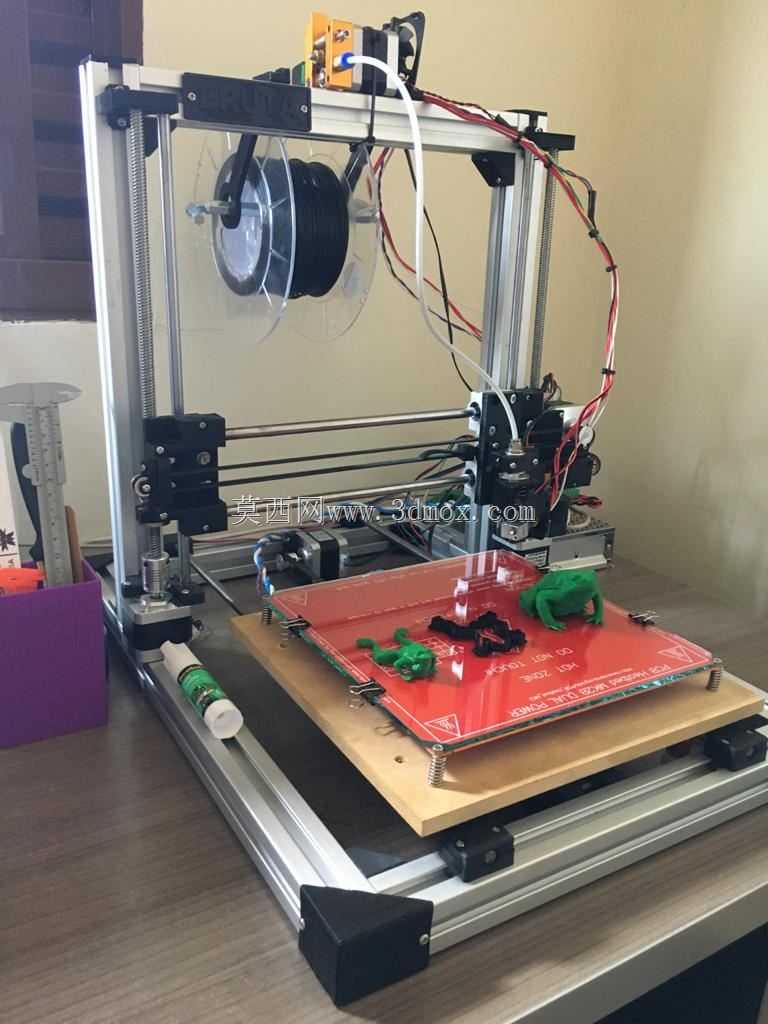

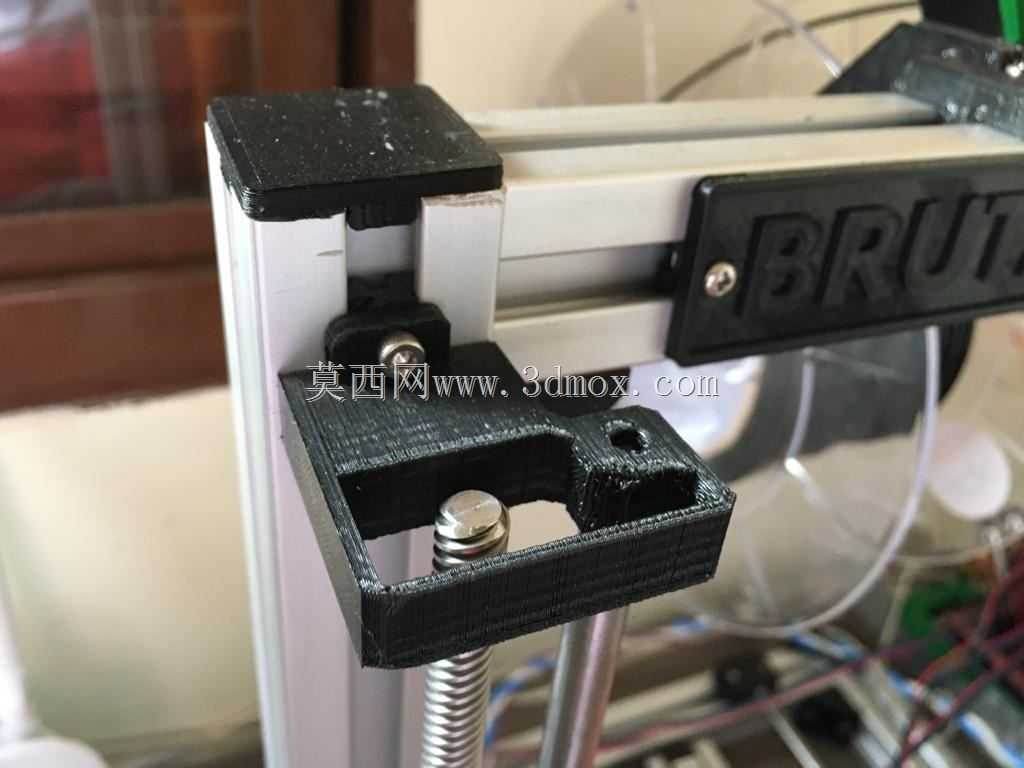

　　运动部分采用笛卡尔坐标系结构，X、Y轴负责打印头的平面走位，Z轴负责成型平台的垂直升降，传动环节同步带搭配带座直线光轴，光轴与安装座的配合公差控制在滑动顺畅无卡滞的区间，为了抵消长期运行后的同步带松弛问题，专门设计了独立的皮带张紧夹持部件，无需拆解主体框架即可完成皮带张紧度调整，大幅降低后期维护的操作难度。挤出系统采用近端挤出结构，选用Nema17规格步进电机作为挤出驱动，可稳定输送1.75mm直径的常规PLA、ABS等打印耗材，热端采用成熟的E3Dv5构型，加热块、喉管、喷嘴的配合间隙经过适配调整，可实现最高260摄氏度的稳定熔融输出，配合MK8挤出轮的齿形咬合设计，耗材输送过程中不会出现打滑、跳齿问题，能稳定支撑0.1-0.3mm层厚的打印作业。这款桌面级熔融沉积成型设备，主要面向个人创客、小型工作室的非标零件打样、创意模型制作场景，可覆盖日常手板验证、工装夹具小批量制作、教学实训演示等实际使用需求，无需配套工业级厂房的供气、恒温环境，普通桌面台面即可完成部署使用。设备整体采用开放式铝型材框架搭建，型材选型兼顾结构刚性与组装便捷性，框架的横向、纵向型材连接位置采用标准角件固定，无需复杂的焊接或定制机加工连接件，使用者可根据实际使用需求调整框架的拓展安装位，比如加装耗材架、照明模块、冷却风道等附加组件。

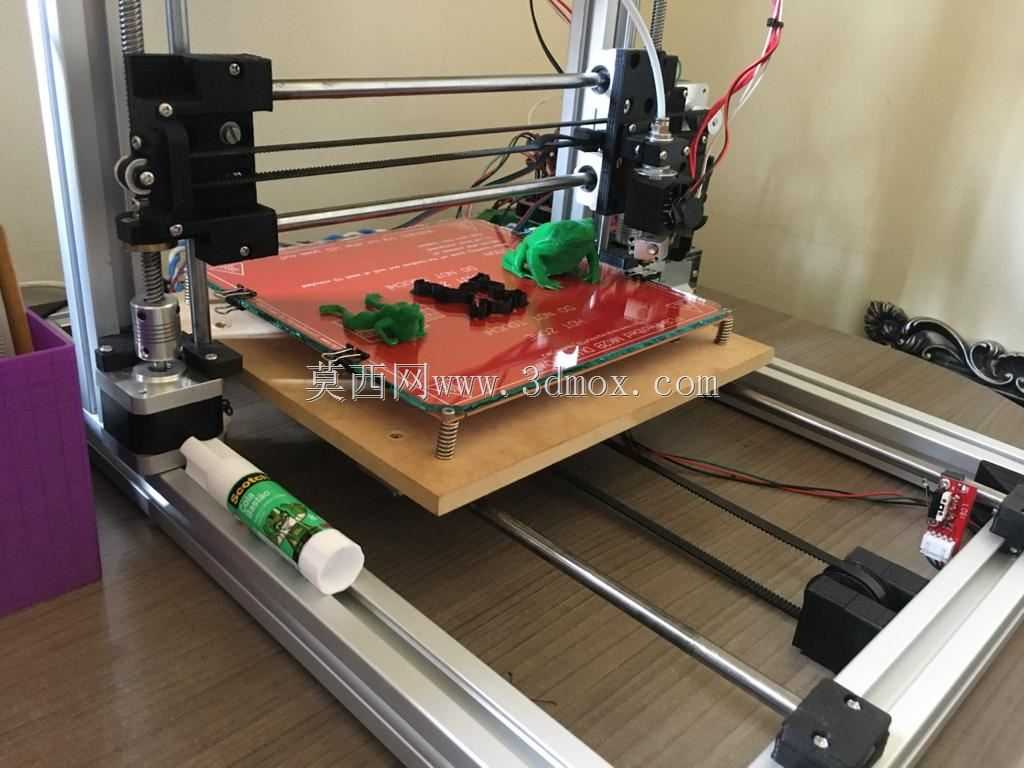

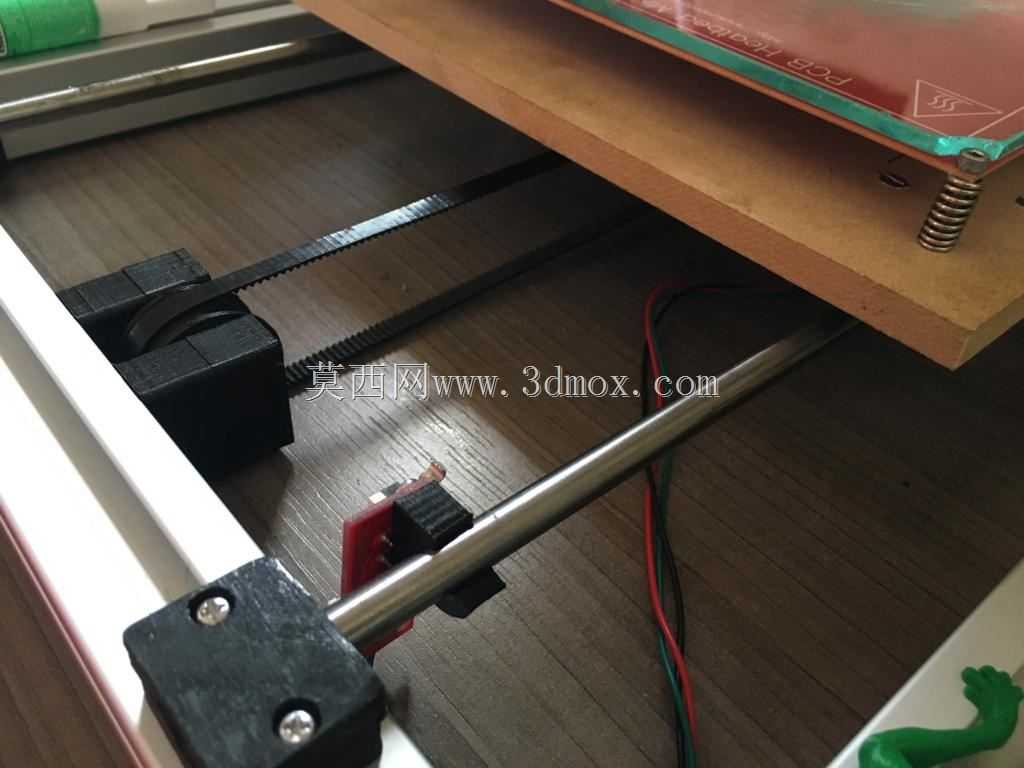

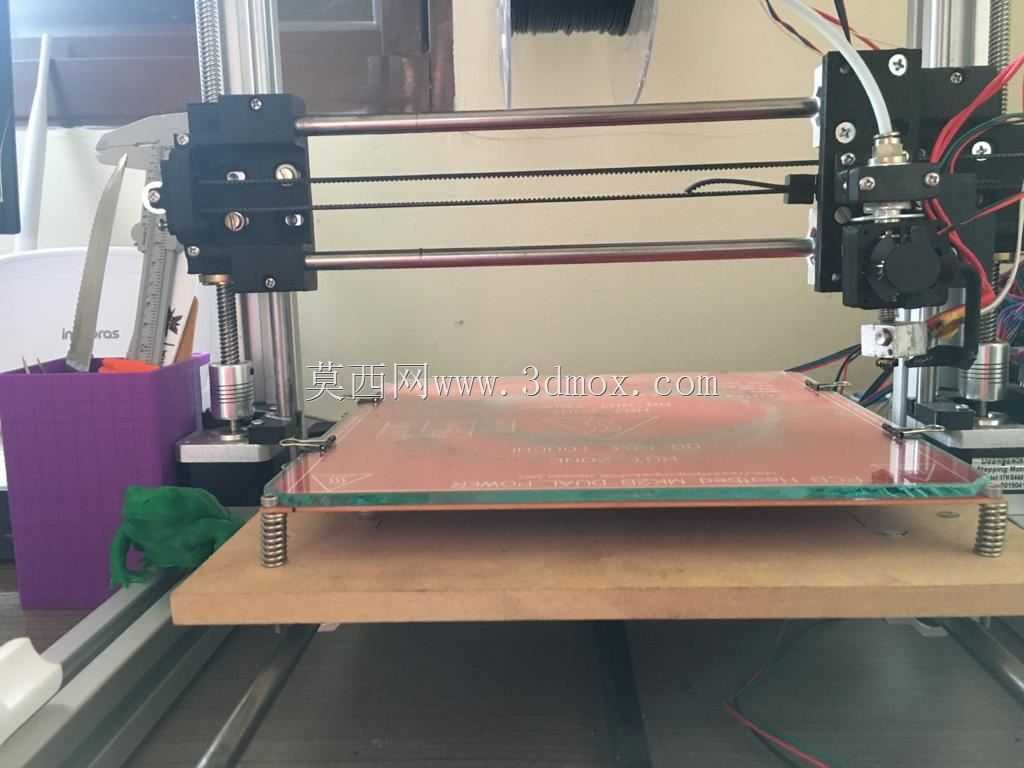

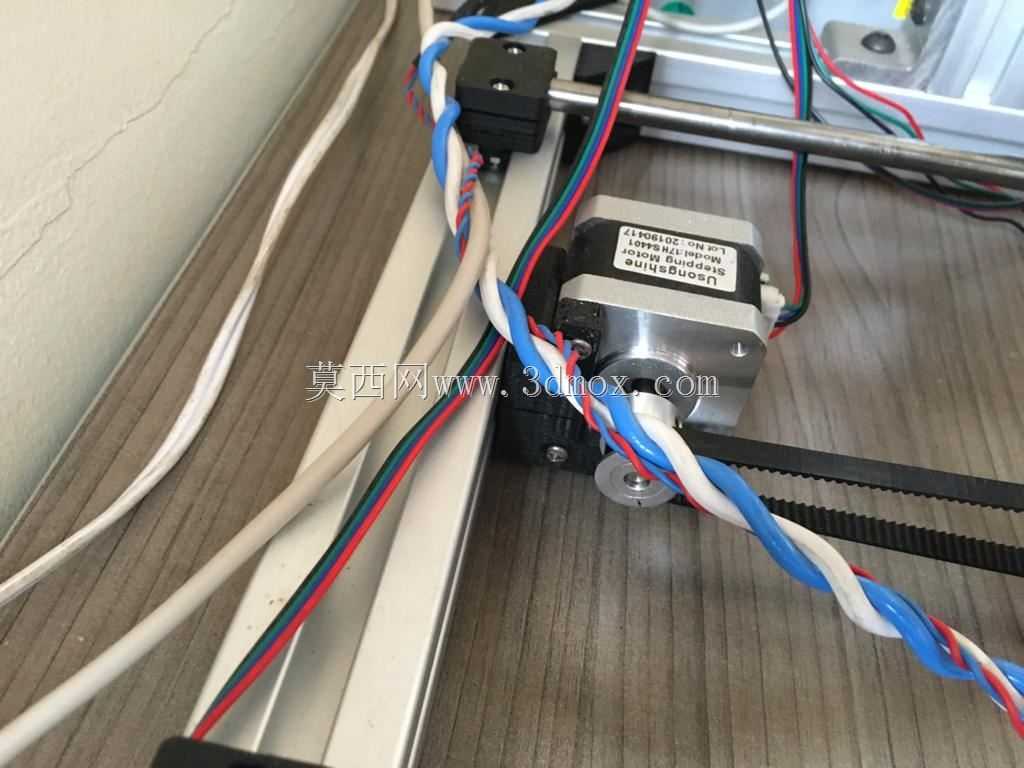

　　成型平台采用MDF板材作为热区底座，底座表面覆盖耐高温打印贴膜，平台调平采用多点手拧螺丝调节结构，配合弹簧预紧实现平台平面度的快速校准，热床加热范围可覆盖室温到110摄氏度，满足不同耗材的平台附着要求，避免打印过程中出现翘边、模型脱落问题。设备的走线采用拖链与理线夹结合的方式，所有运动部件的线缆都预留了足够的弯折余量，长期往复运动不会出现线缆拉扯、磨损断裂的问题，控制主板、电源模块都布置在框架底部的非运动区域，与打印运动区做物理分隔，减少打印过程中的振动对电子元件的影响。

　　从安装边界来看，设备整体占地尺寸适配常规1.2m宽度的工作台，放置时需要在设备后侧预留10cm左右的散热与走线空间，设备运行时的振动幅度较小，无需额外做地脚固定，台面承重满足设备自重即可部署。在实际使用场景中，这款设备可完成常规尺寸的结构件打印，比如非标设备的连接支架、传感器安装座、教学演示用的机械原理模型、创意设计的手板样件，相比工业级3D打印设备，它的组装、调试门槛更低，使用者可根据自身的使用需求对各个部件做迭代优化，比如更换更高流量的热端、更大尺寸的成型平台、自动调平传感器等，拓展设备的适用范围。

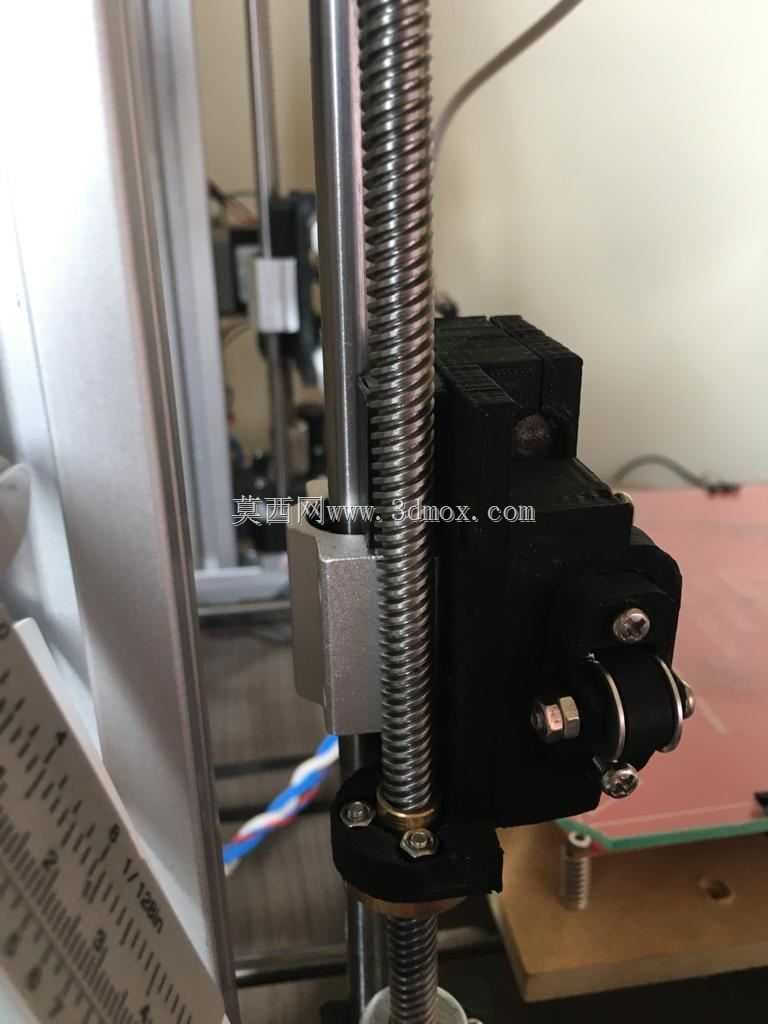

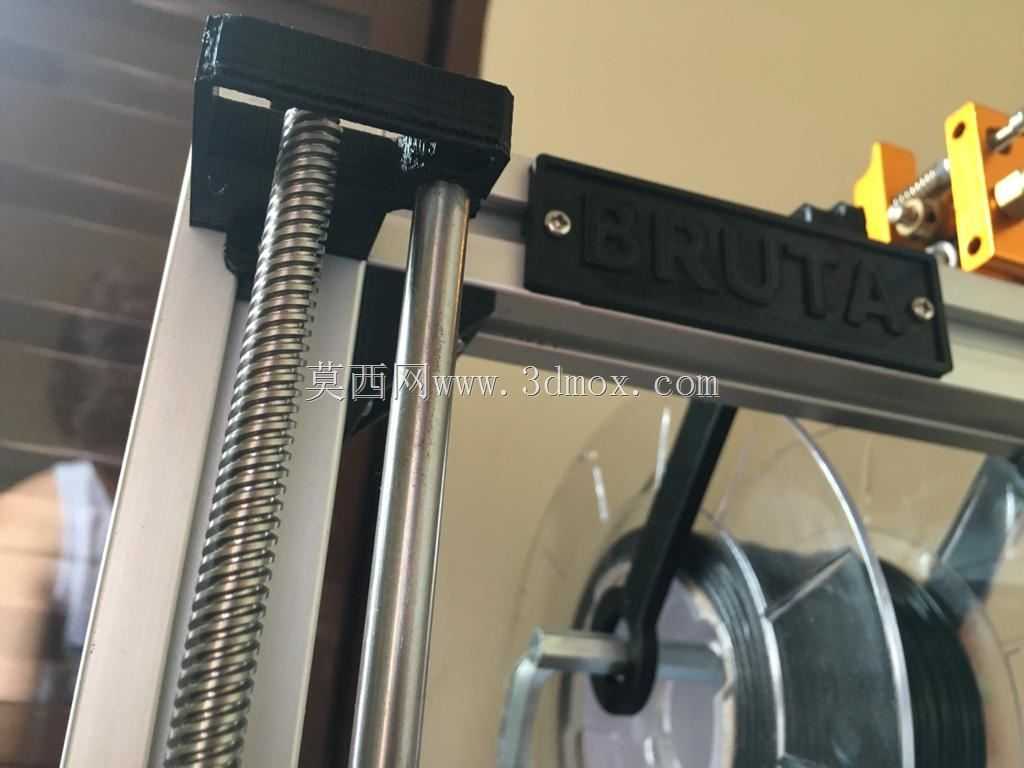

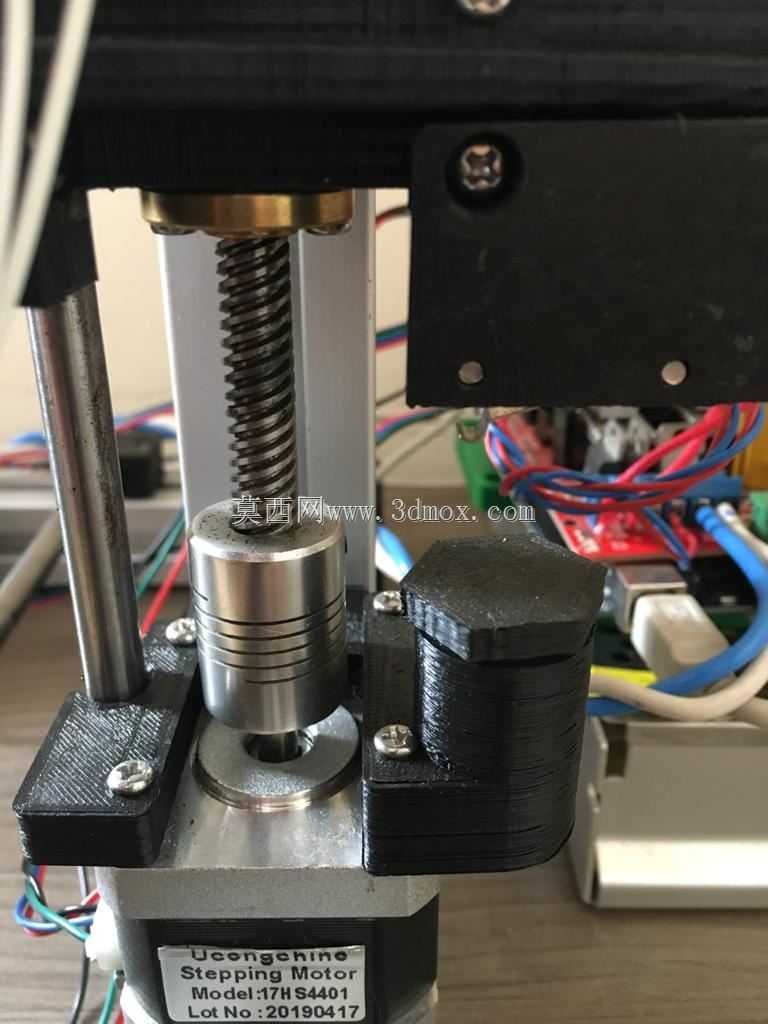

　　设计过程中优先考虑了零部件的易获取性，所有标准件都采用市面通用规格，非标准零件都可通过自身打印或者常规机加工方式制作，无需依赖定制化的专用配件，降低了设备的制作与维护成本，框架的铝型材长度可根据目标成型尺寸做灵活调整，不需要重新开模制作结构件，适配不同使用者的定制化需求。运动部件的重量做了针对性优化，打印头部分的安装支架采用轻量化设计，减少高速运动时的惯性冲击，可在保证打印精度的前提下提升打印移动速度，Z轴的传动采用丝杆搭配直线光轴的结构，升降过程中平台不会出现倾斜偏移，保证每层打印的层厚一致性。耗材架布置在设备框架的侧上方，耗材输送路径做了顺滑处理，避免耗材输送过程中出现过大的弯折阻力，保证送料的顺畅性，设备的操作按键与接口都布置在便于操作的侧面位置，日常插拔存储卡、连接数据线不需要挪动设备主体。
