布鲁塔四代开源桌面FDM熔融沉积3D打印机

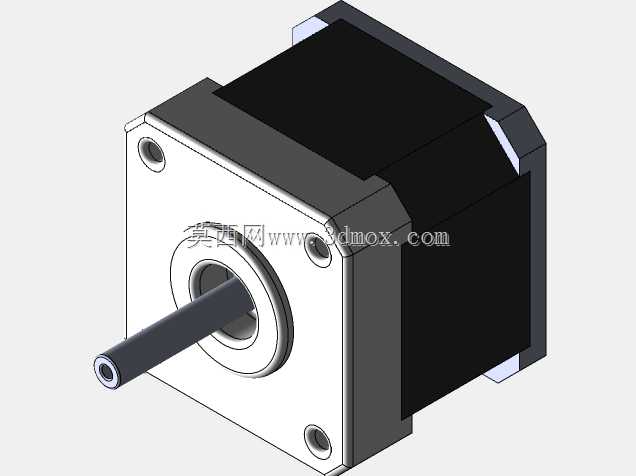

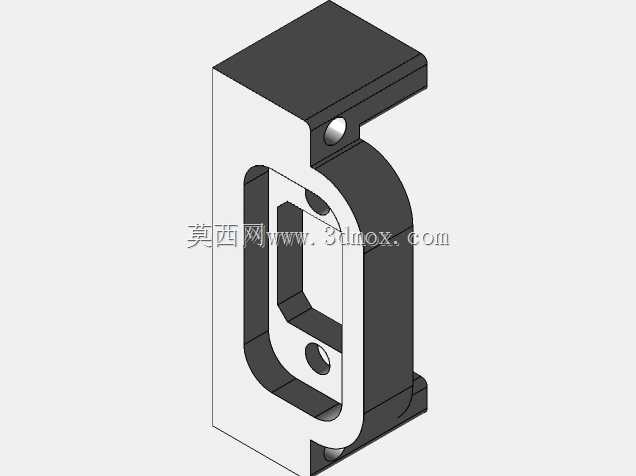

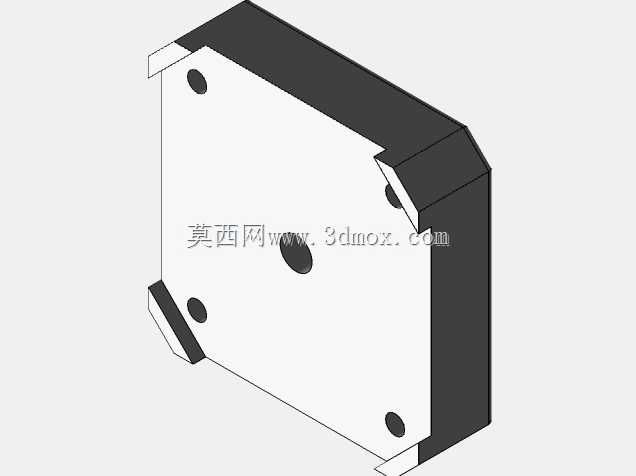

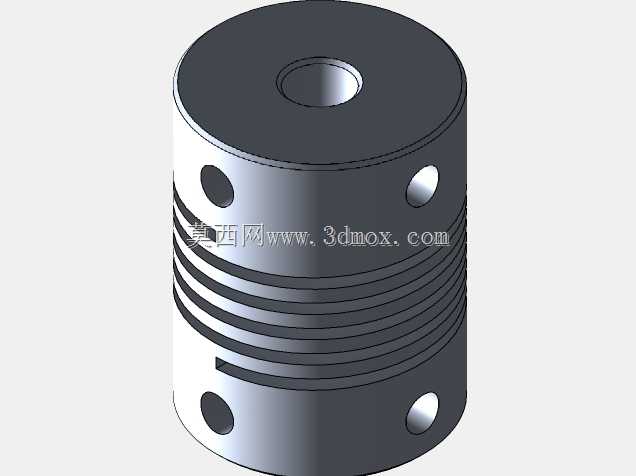

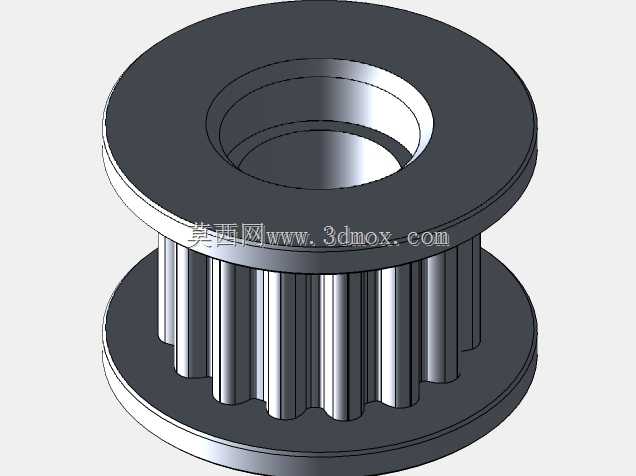

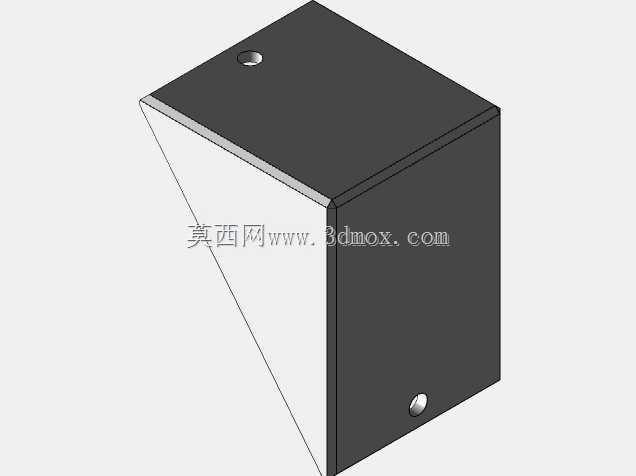

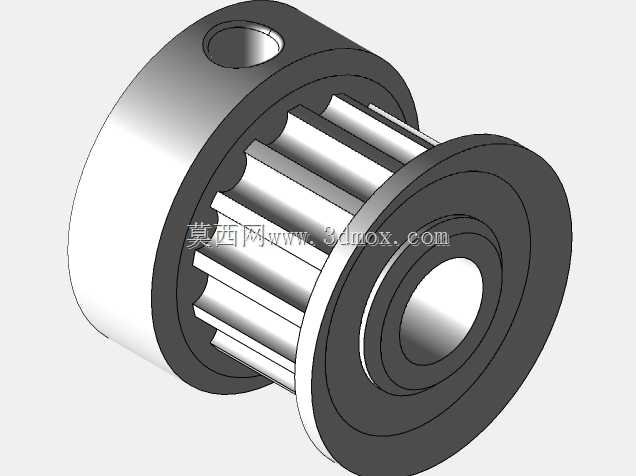

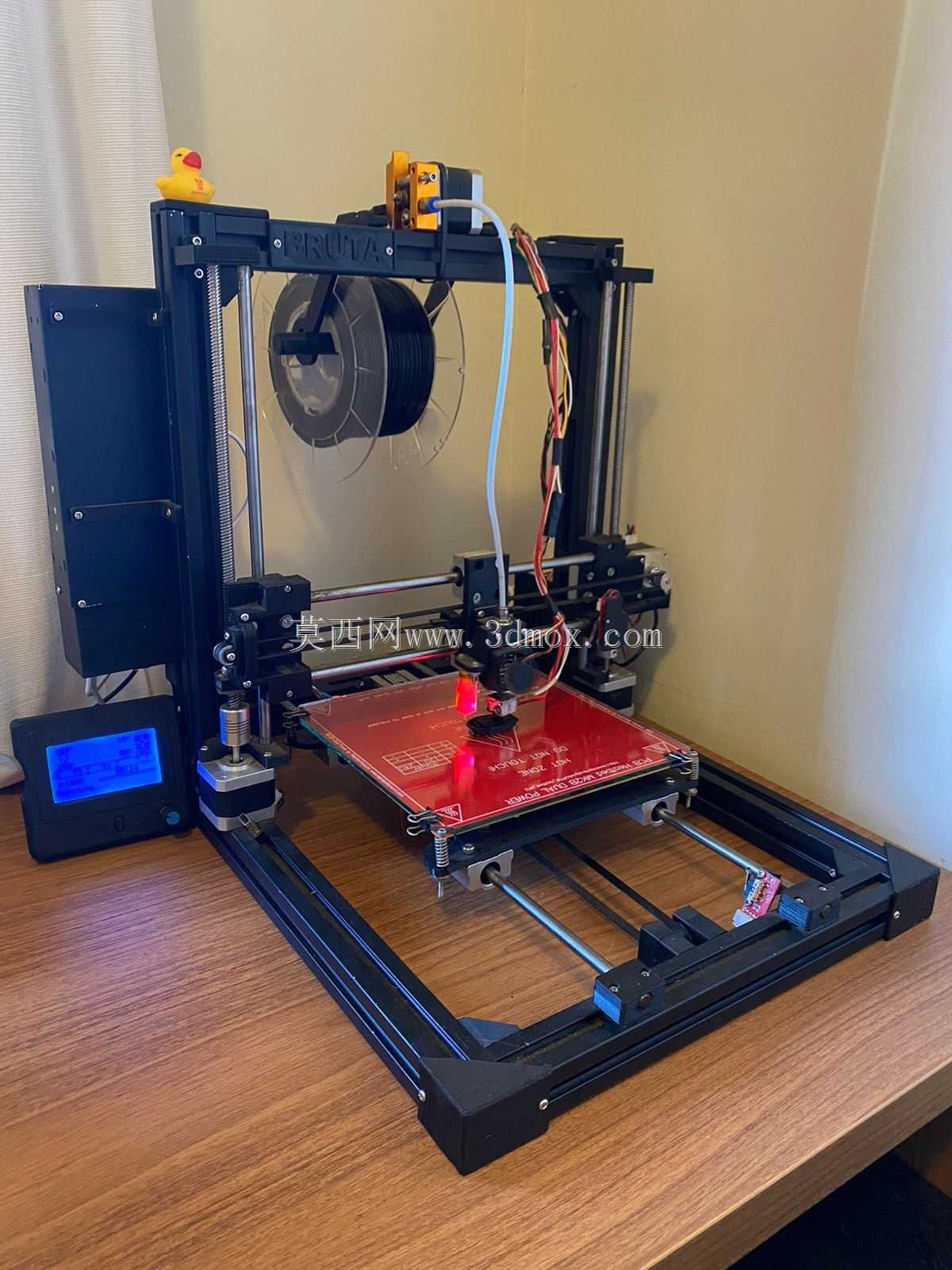

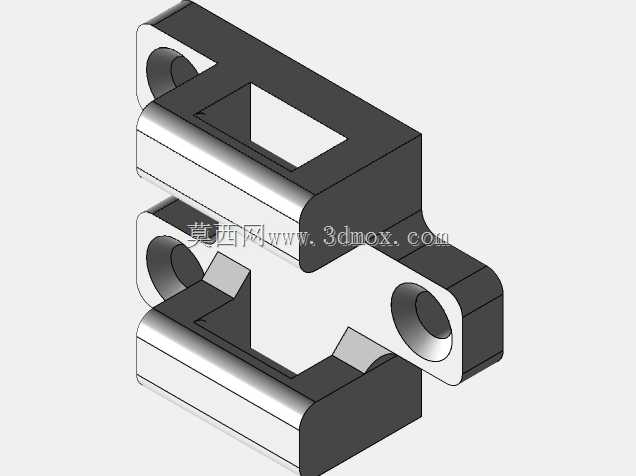

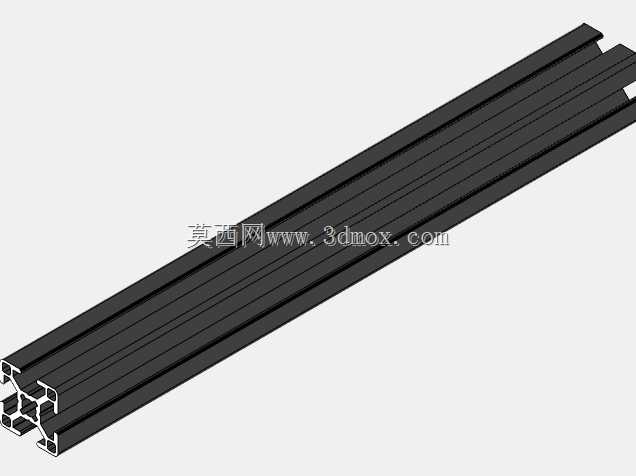

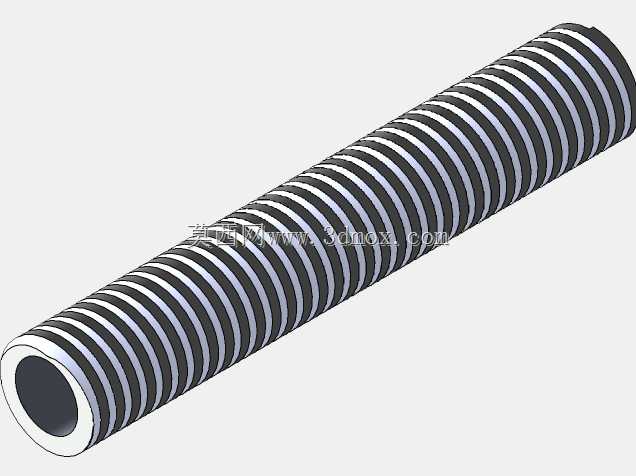

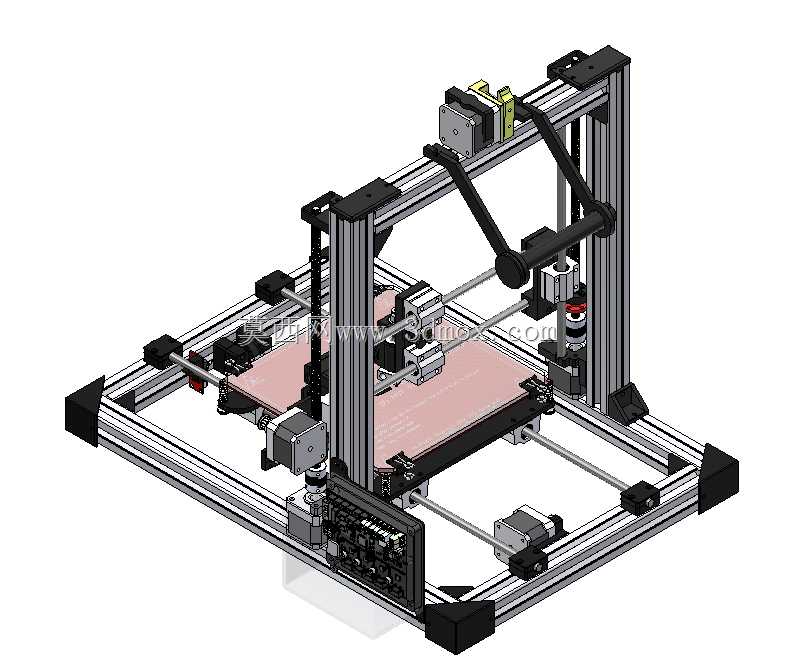

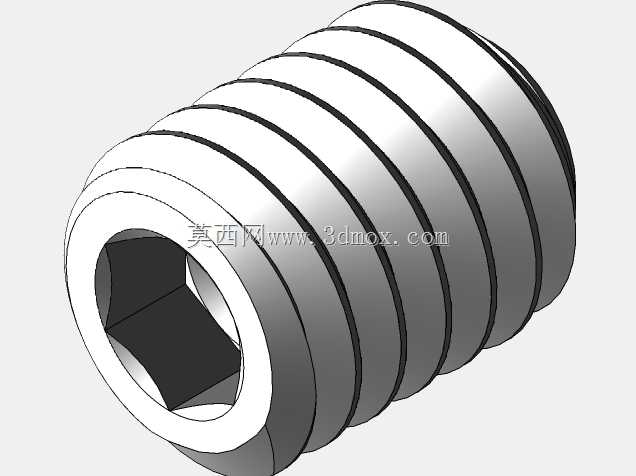

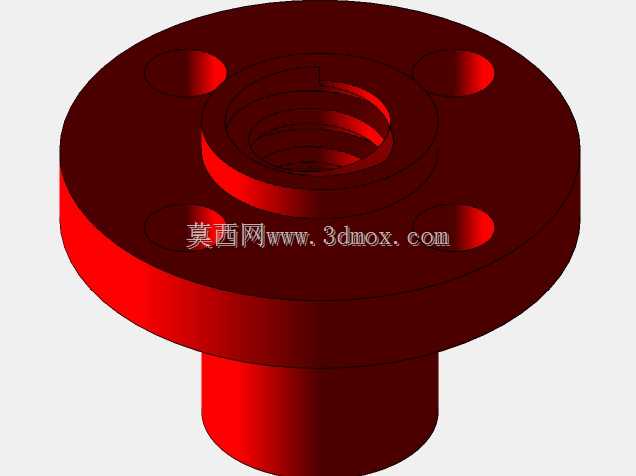

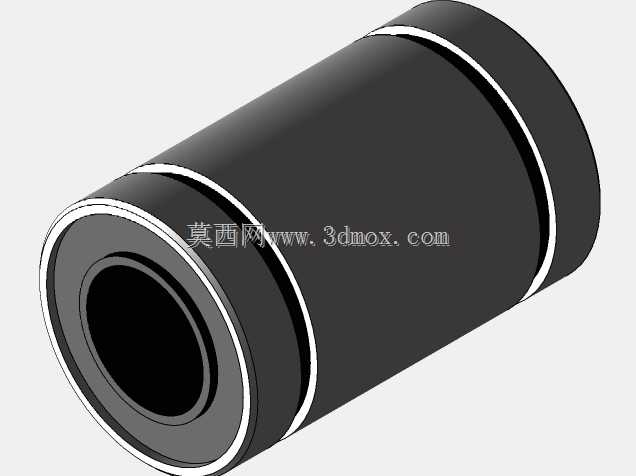

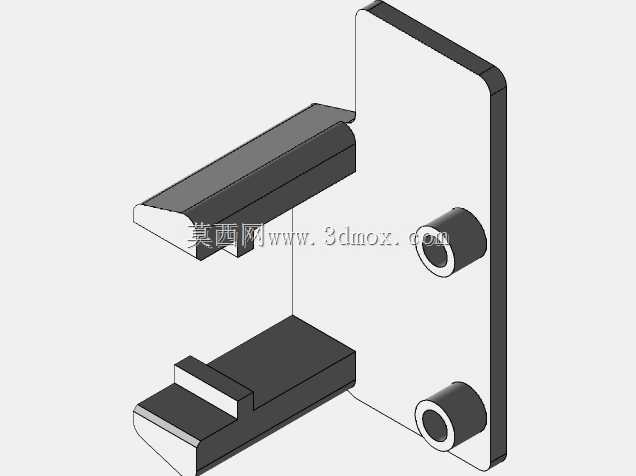

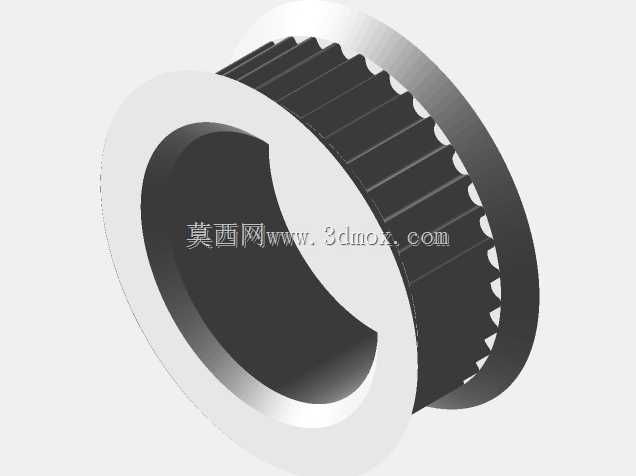

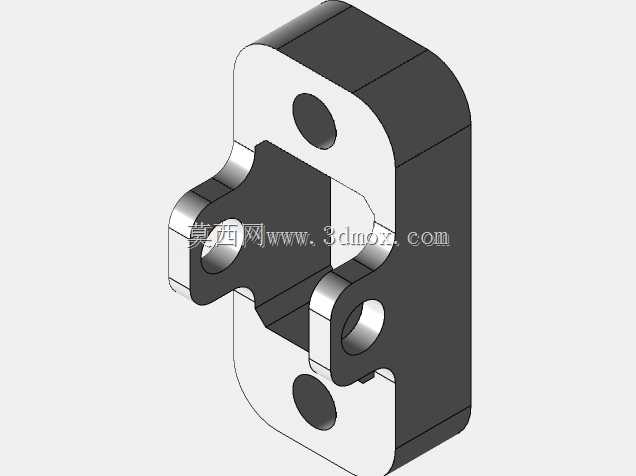

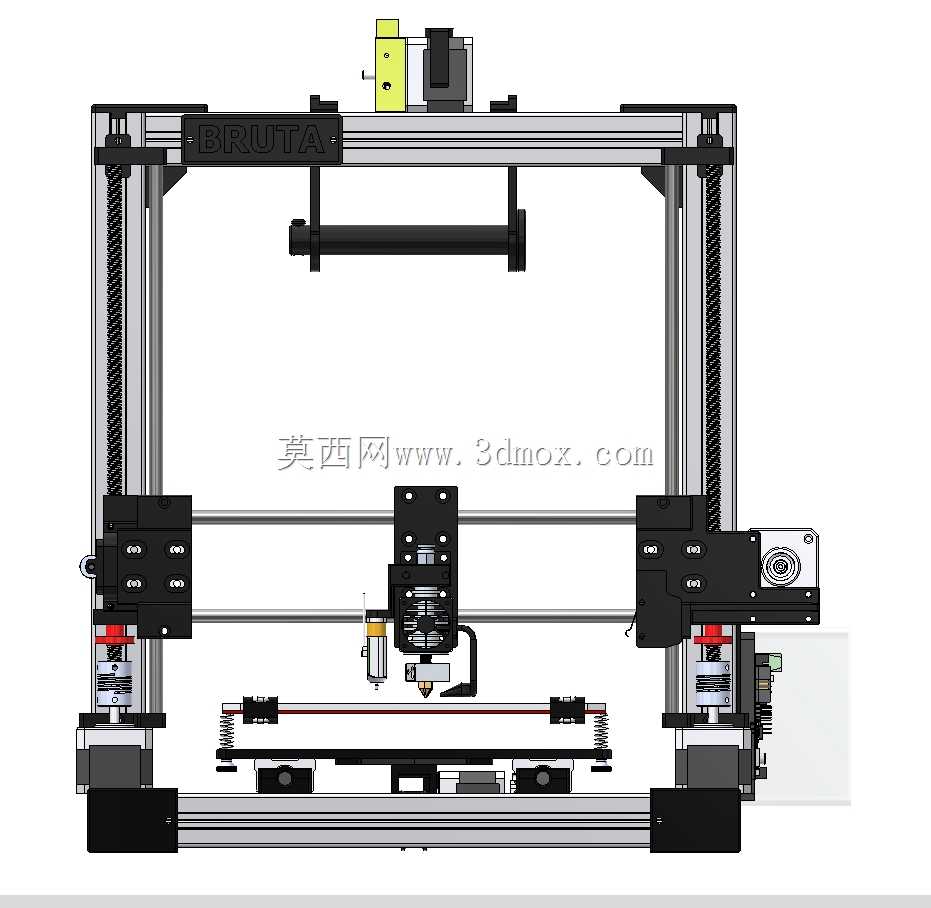

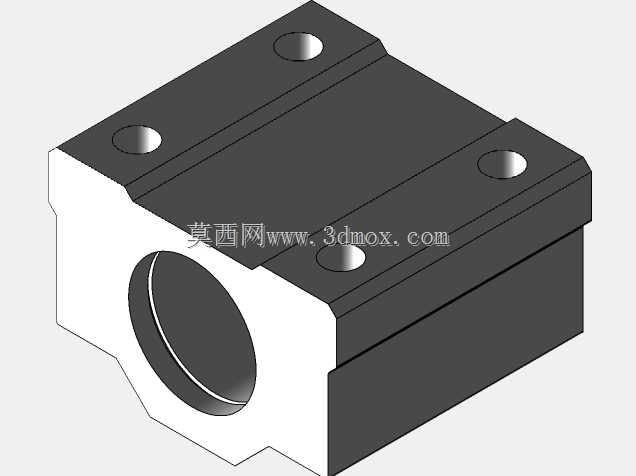

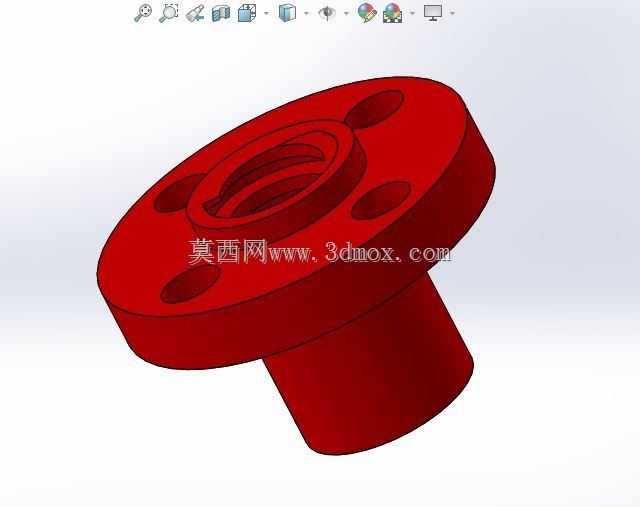

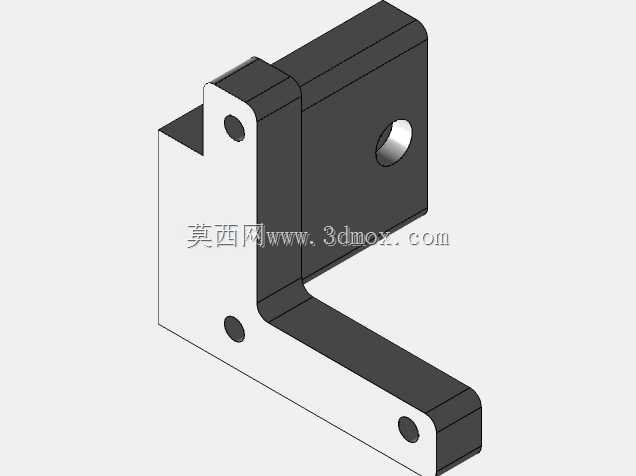

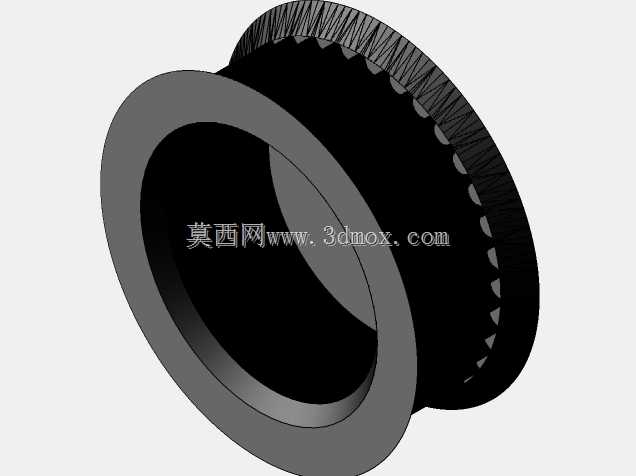

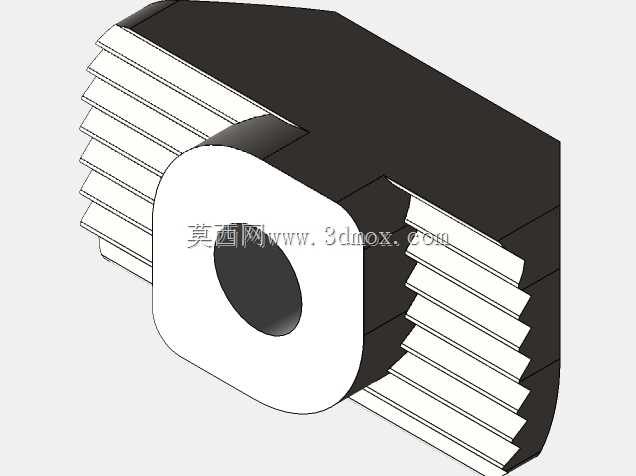

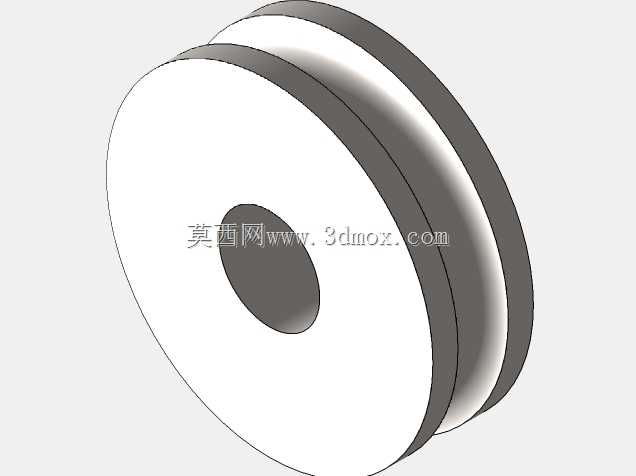

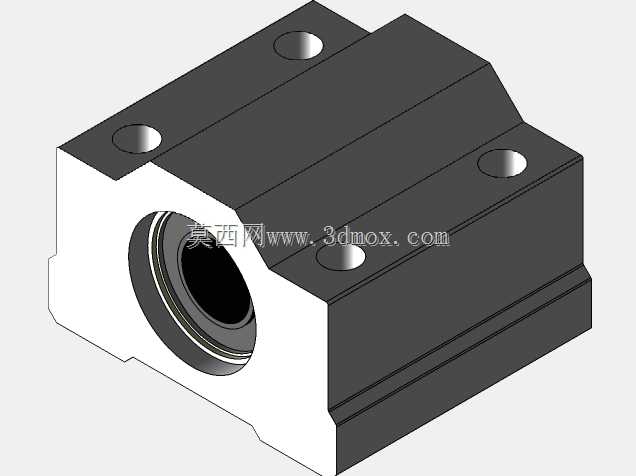

　　这套桌面级熔融沉积成型设备采用铝型材拼装框架作为整机承载基体，型材槽道直接作为直线运动的安装基准，框架四角采用直角角件完成锁紧固定，无需额外焊接工序，装配时可通过调整角件锁紧顺序校正框架垂直度，控制整机框架的形位公差在合理区间内。运动执行部分选用Nema17规格步进电机作为各轴动力源，X、Y轴采用同步带传动方案，带轮与电机输出轴通过顶丝锁紧，为抵消同步带长期运行产生的松弛量，专门设计了belt_CCLAMP皮带张紧结构，通过调整张紧座的夹持位置即可改变皮带预紧力，避免传动回程间隙影响打印轮廓精度；Z轴采用丝杆传动搭配直线光轴导向，承载热床平台完成竖直方向的升降动作，传动刚性足以支撑平台及打印工件的重量。

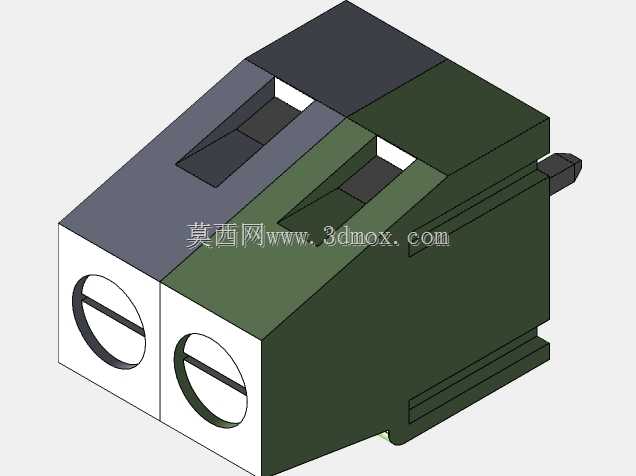

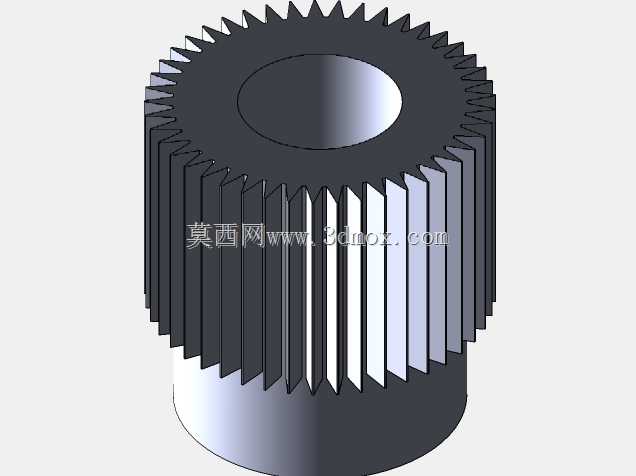

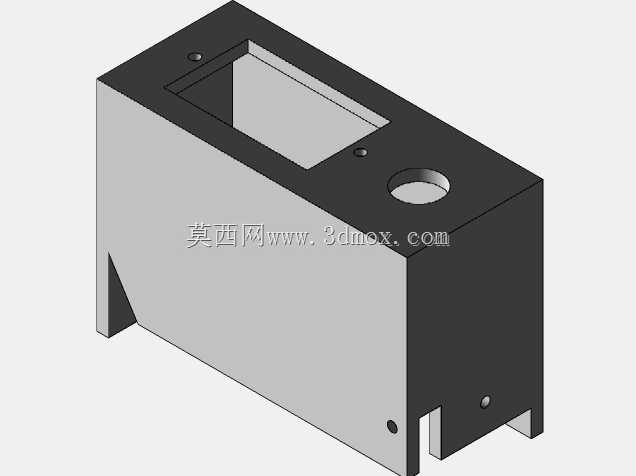

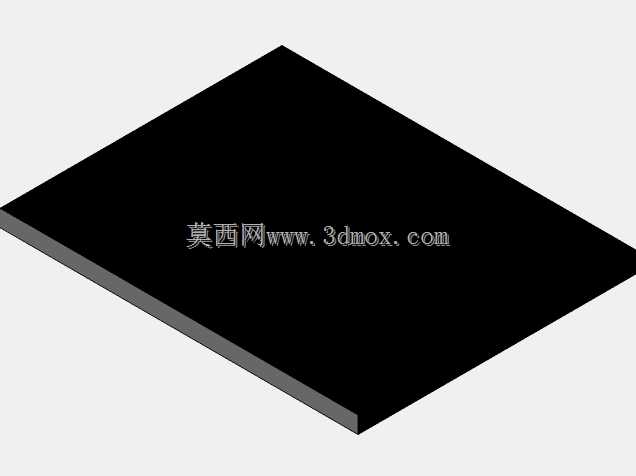

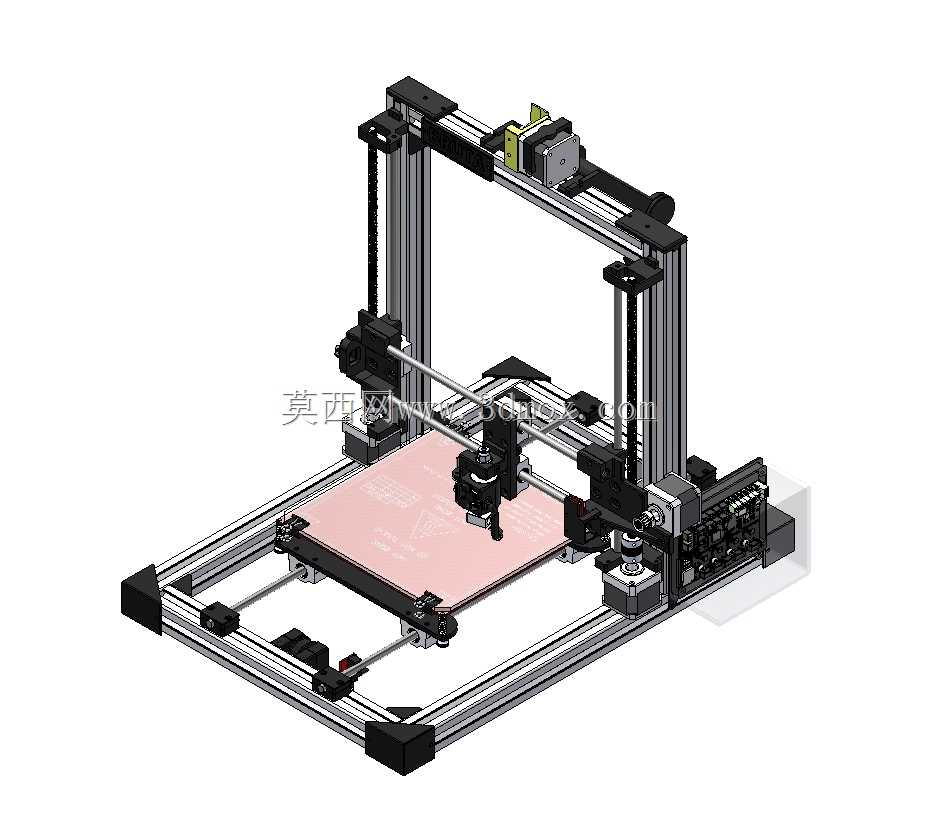

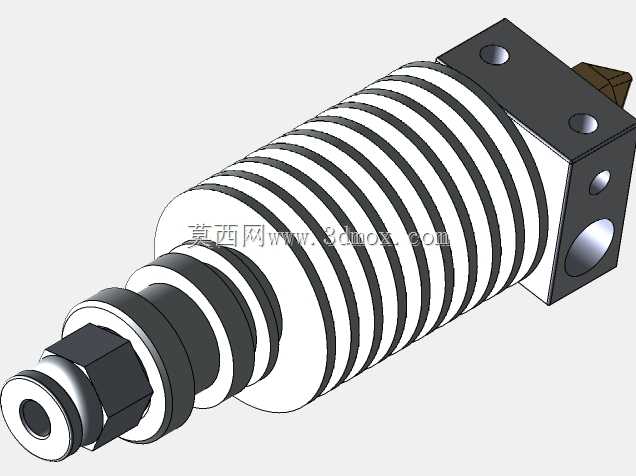

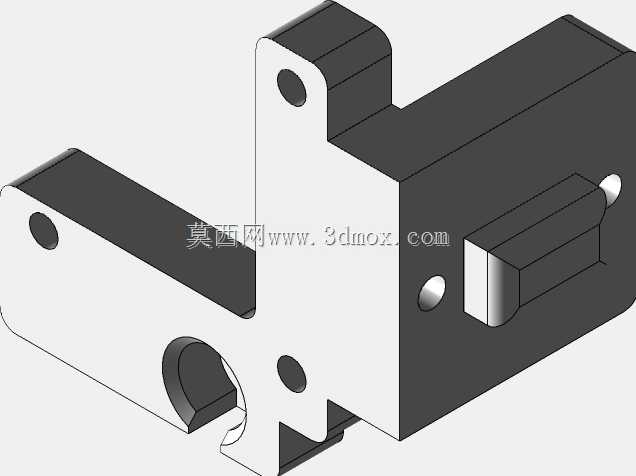

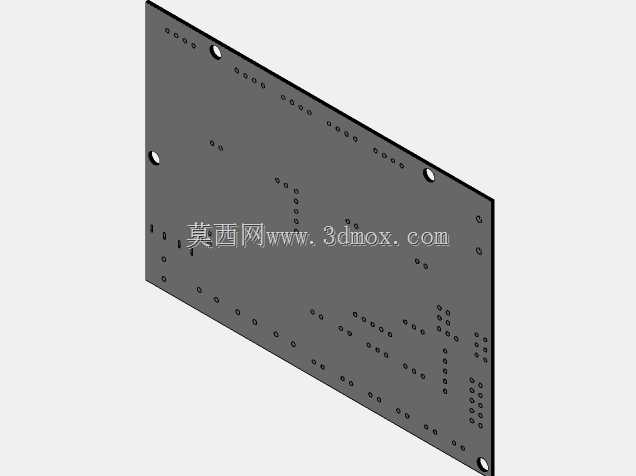

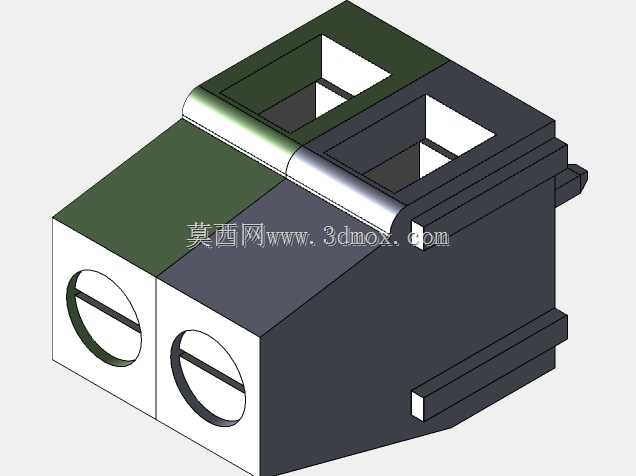

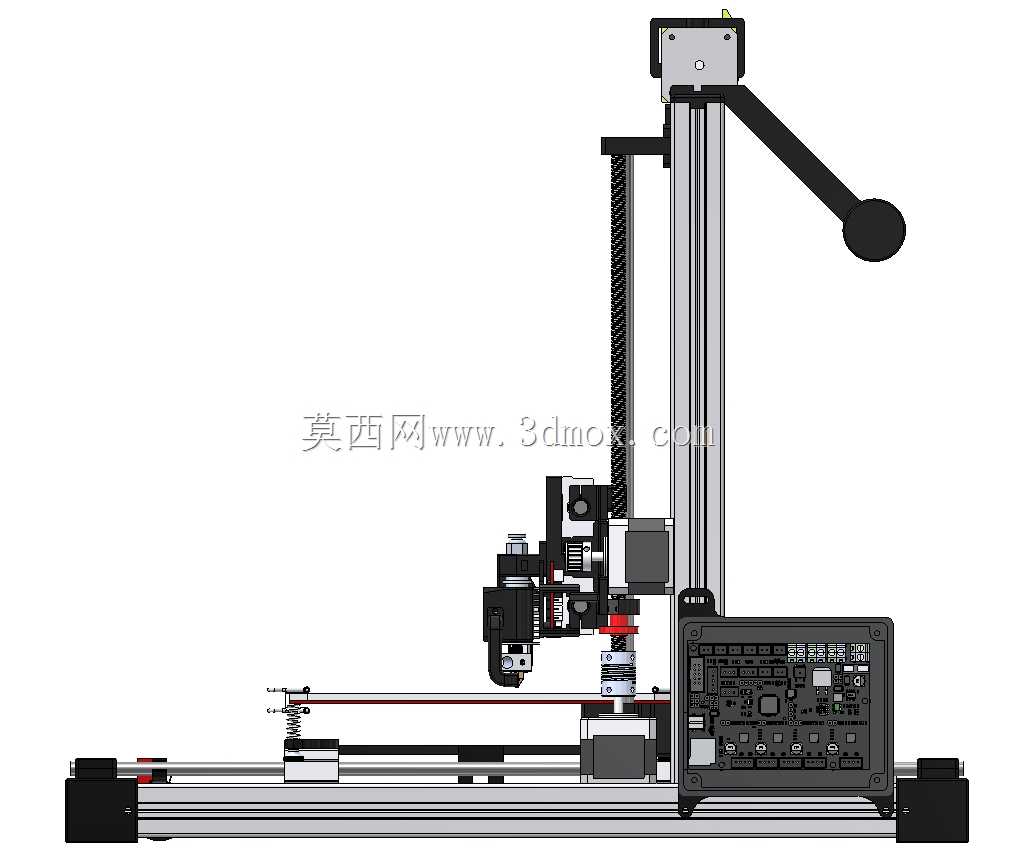

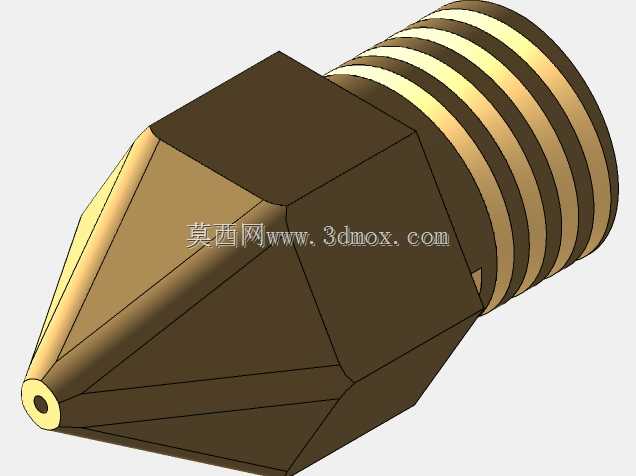

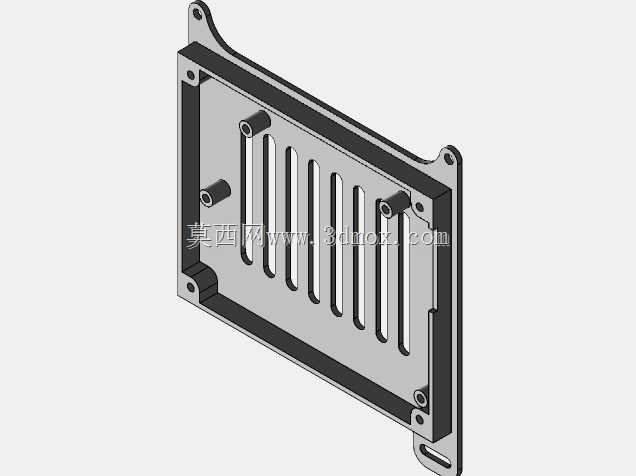

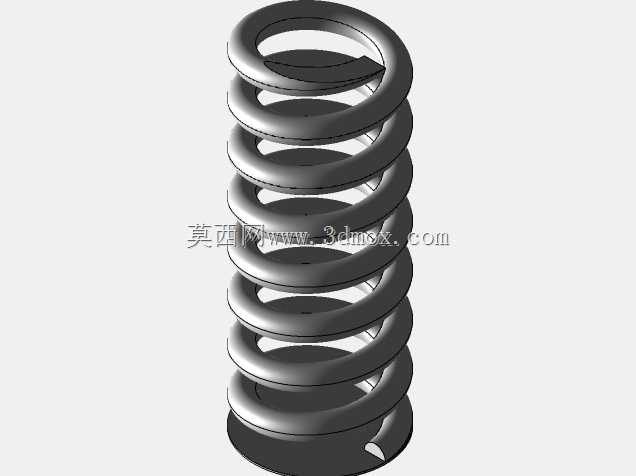

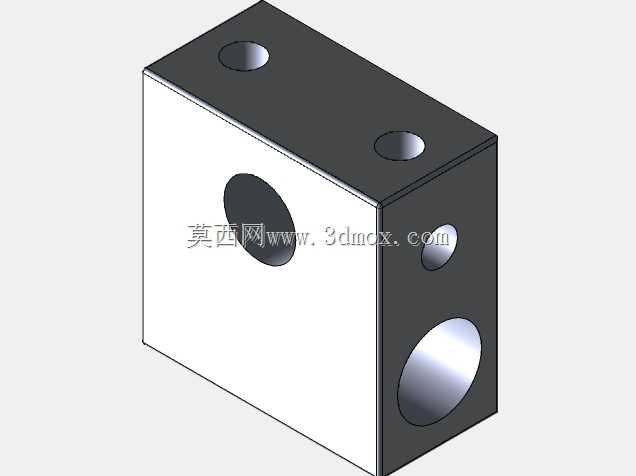

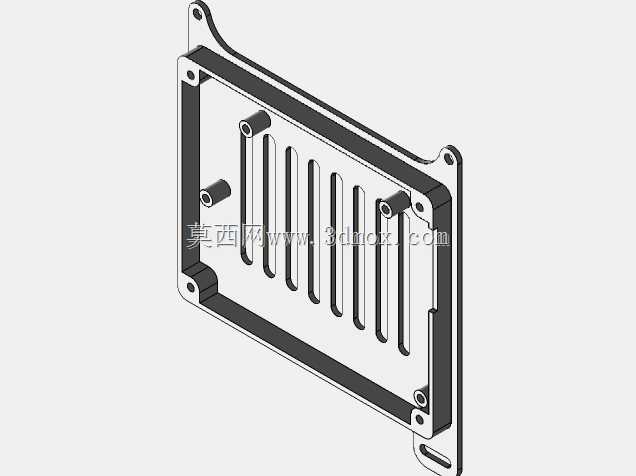

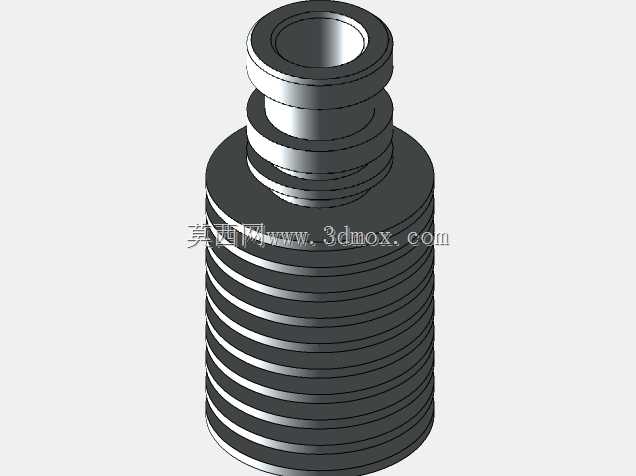

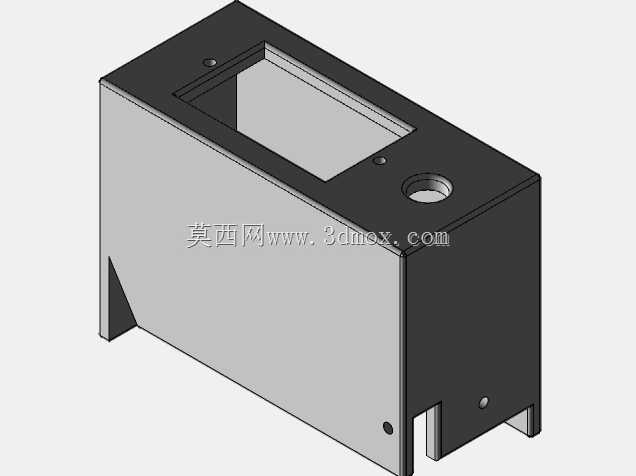

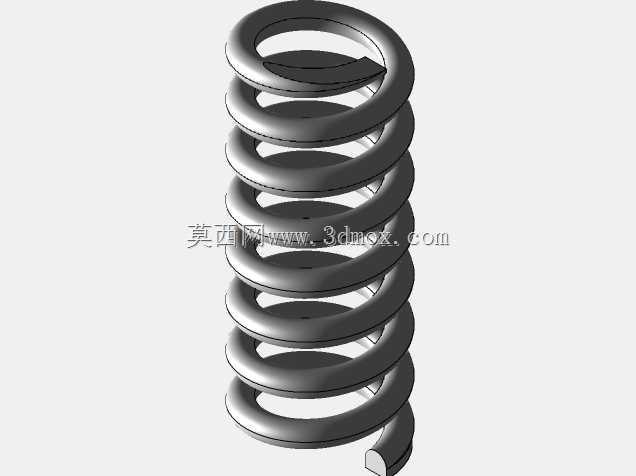

　　挤出端采用E3Dv5规格热端组件，搭配MK8挤出机构完成耗材的推送与熔融，耗材从挤出机送入热端喉管后，在加热块内熔融至设定温度，由喷嘴挤出后逐层堆叠在热床平台表面；热床平台采用平板式安装结构，平台调平机构布置在平台底部四个支撑点位，通过调节弹簧压缩量调整喷嘴与平台表面的间距，保证首层耗材能够均匀附着。整机布局采用笛卡尔坐标系运动方案，X轴搭载挤出喷头完成横向移动，Y轴驱动热床完成前后进给，Z轴带动平台完成竖直层厚进给，各轴运动行程覆盖常规桌面打印的工件尺寸范围，安装边界可适配普通工作台面放置，外接控制盒布置在框架侧下方，主板、步进驱动、电源模块分层安装在盒体内，接线端子沿型材槽道布设整理，避免运动部件拖拽线缆。

　　设备迭代过程中沿用了前三代机型的成熟打印部件结构，针对皮带张紧、框架刚性、走线布局做了优化，实际使用场景覆盖个人创客制作原型件、教学实训演示增材制造流程、小批量定制非金属零件快速成型，运维时可直接拆解各模组更换喷嘴、热床、同步带等易损件，铝型材框架也可根据后续改装需求拓展安装外壳、料架、辅助冷却风道等附加组件，运动模组的安装孔位沿用标准开源3D打印机的通用尺寸，替换配件无需二次改装孔位。
