布鲁塔3自制桌面级FDM打印设备结构

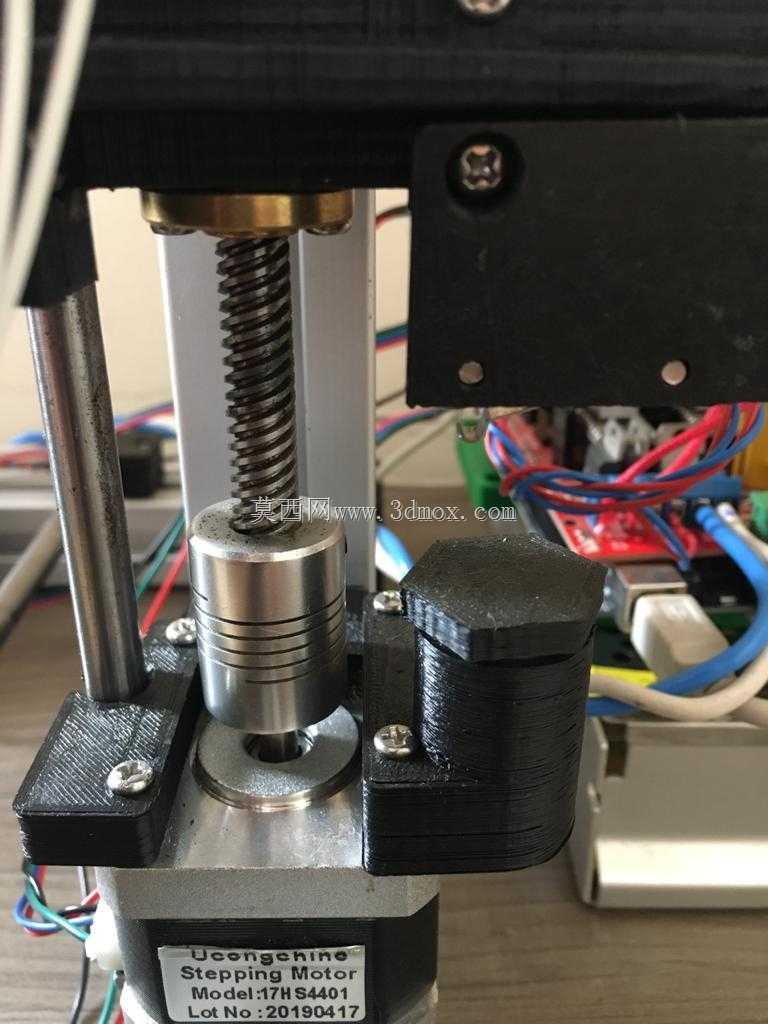

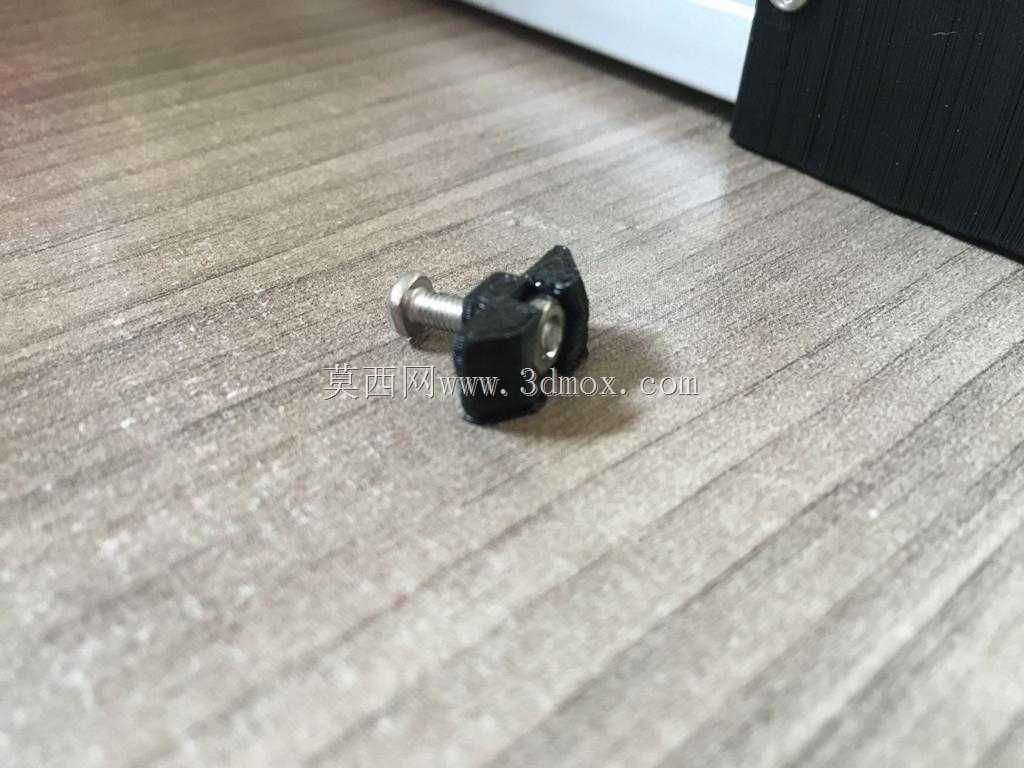

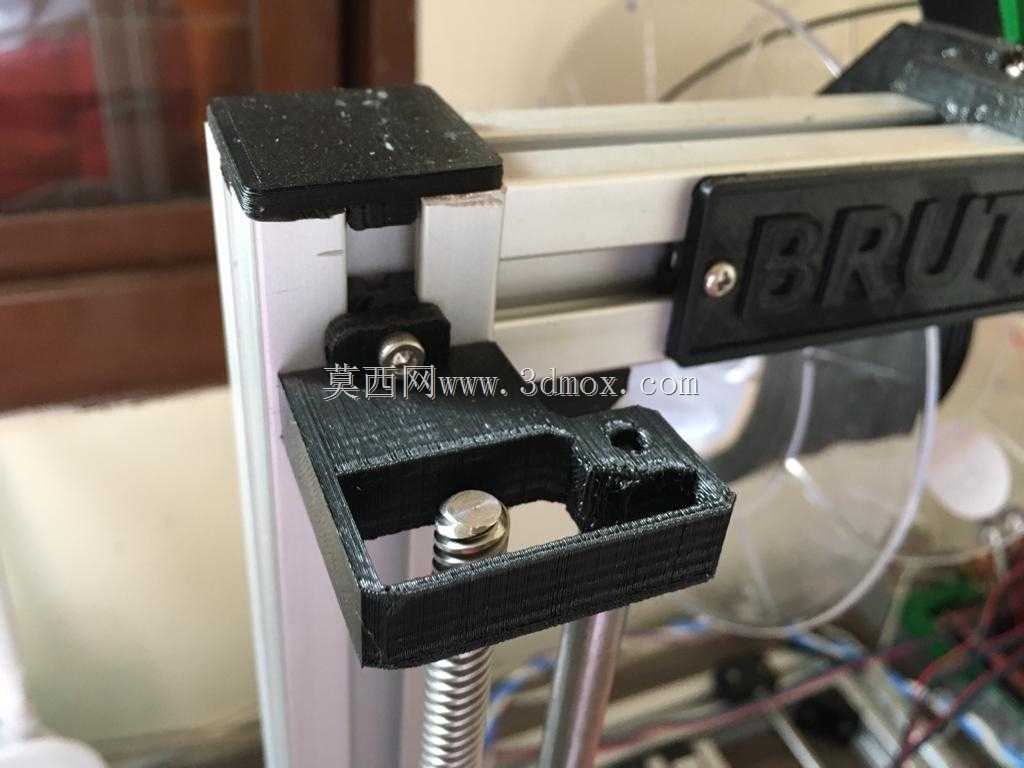

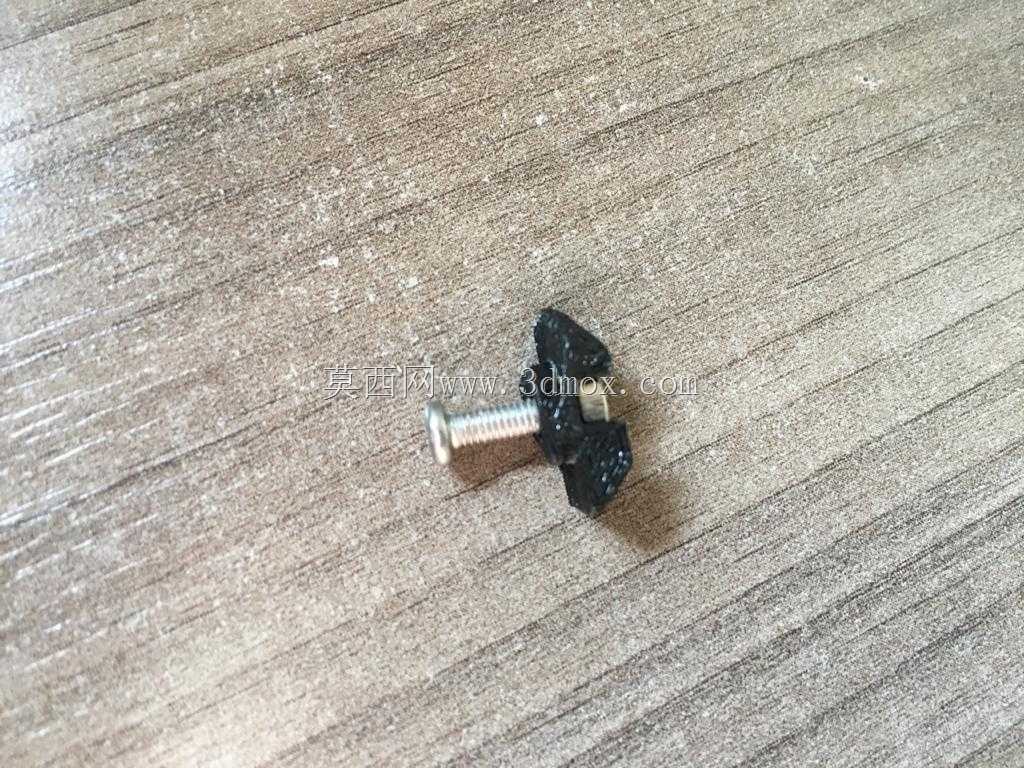

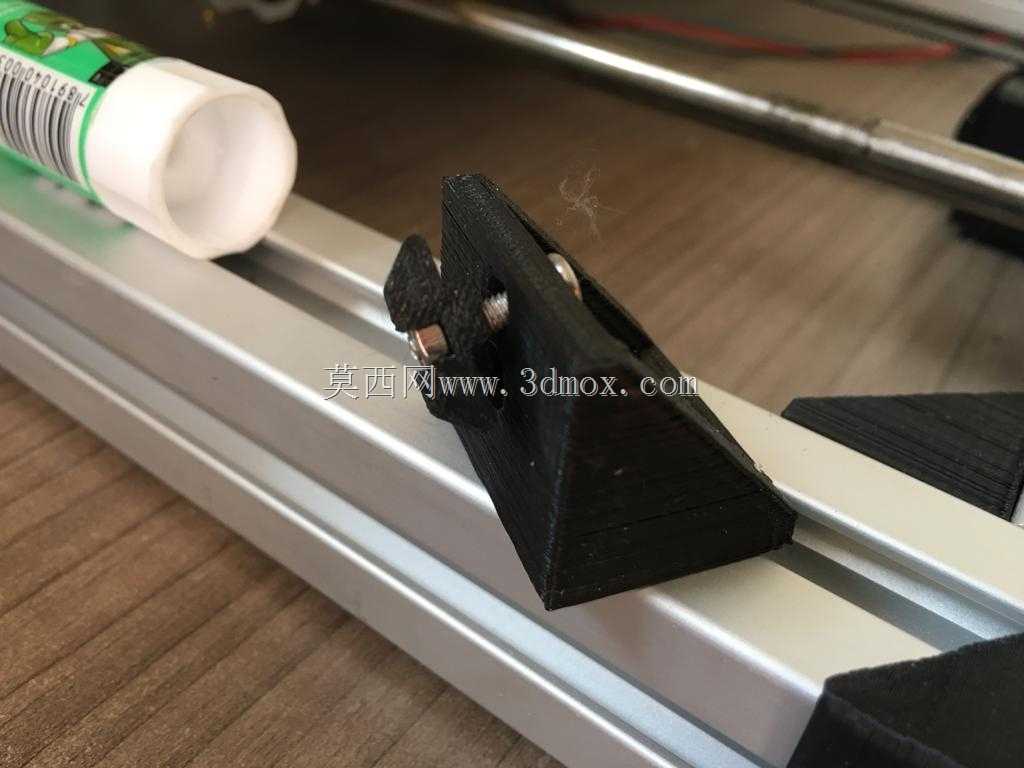

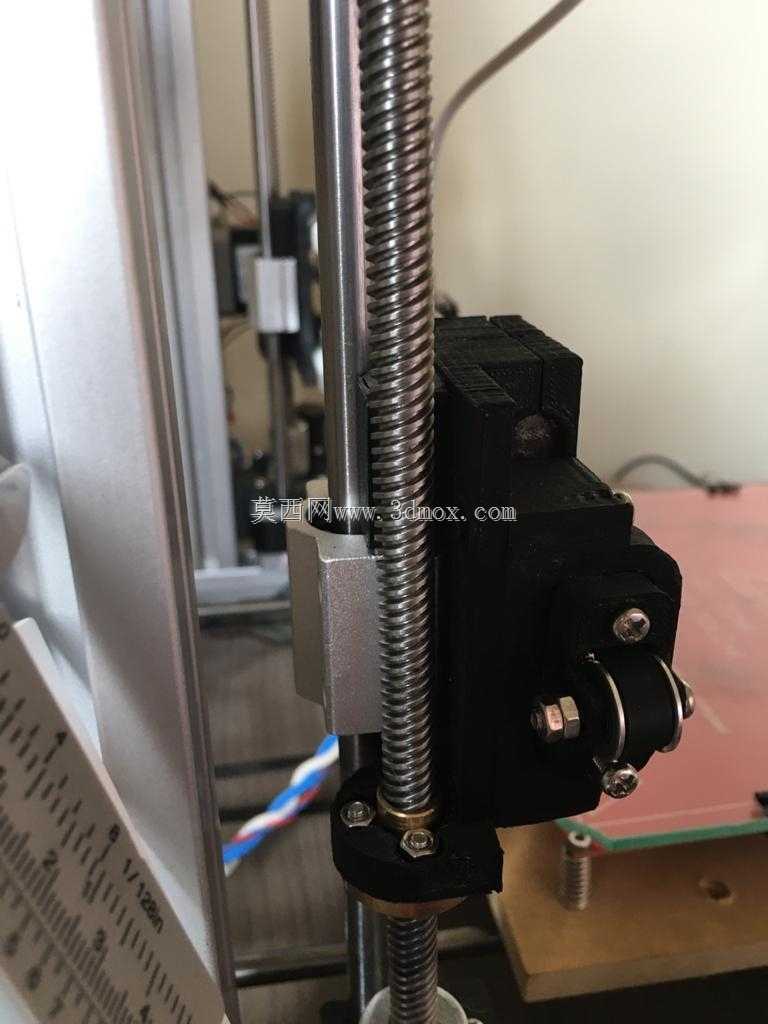

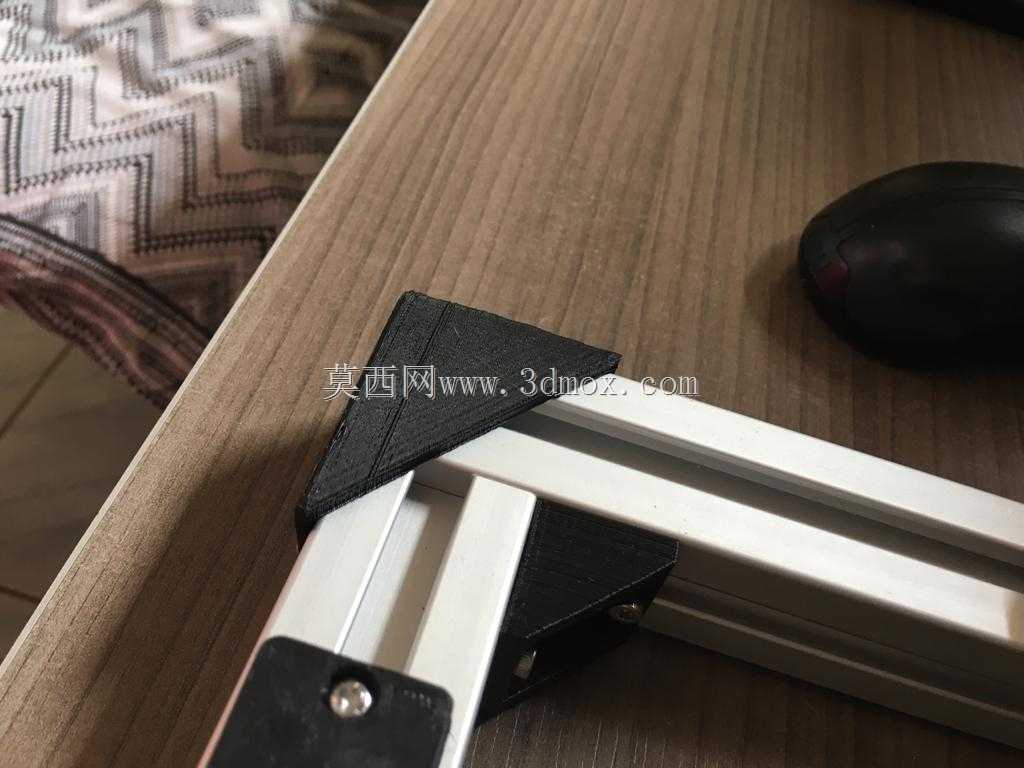

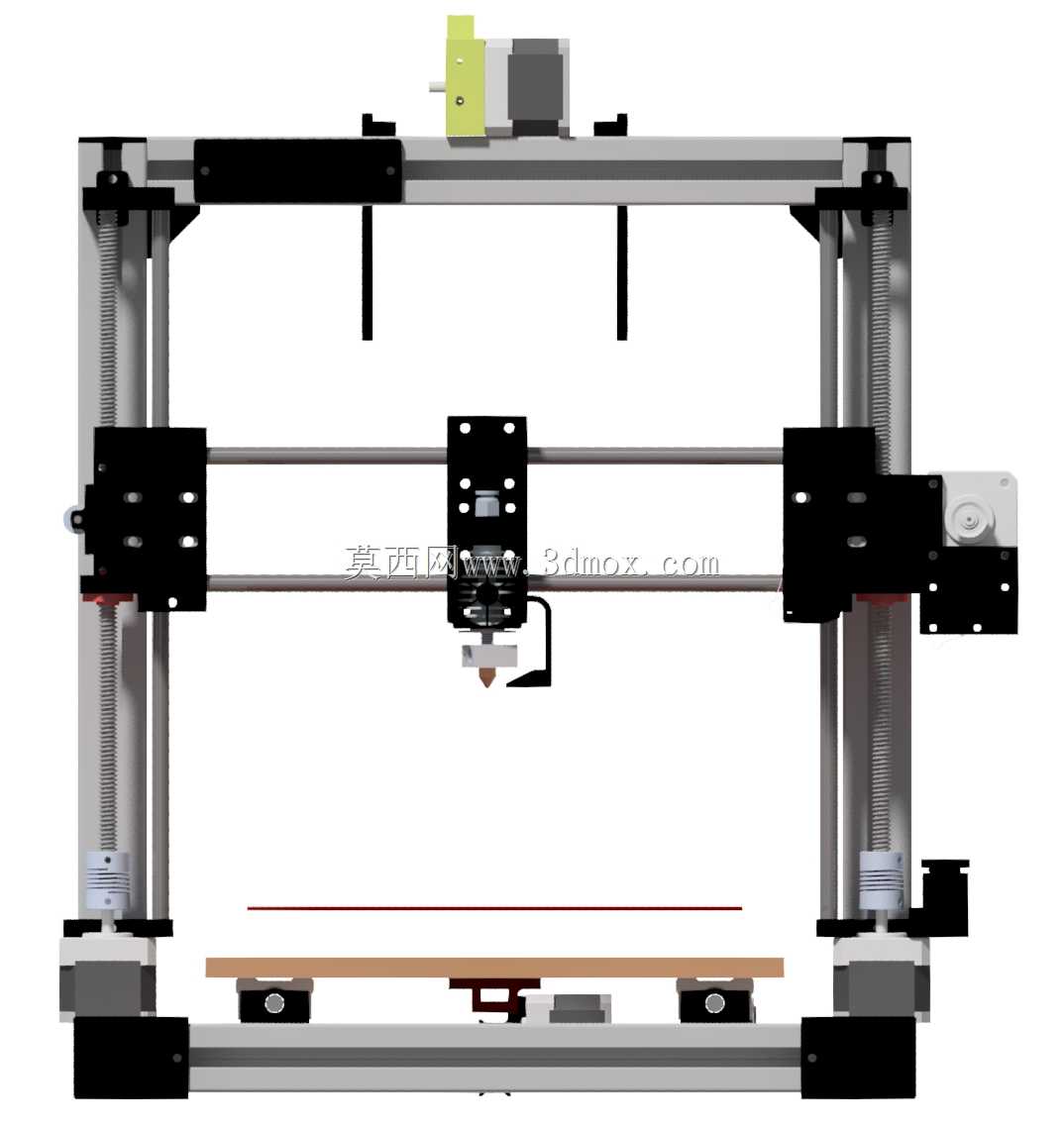

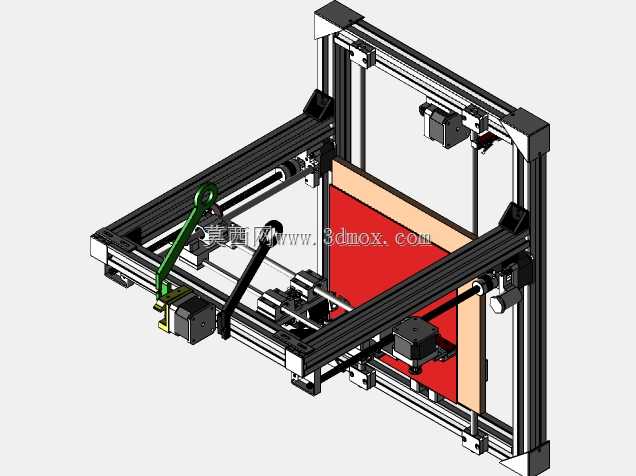

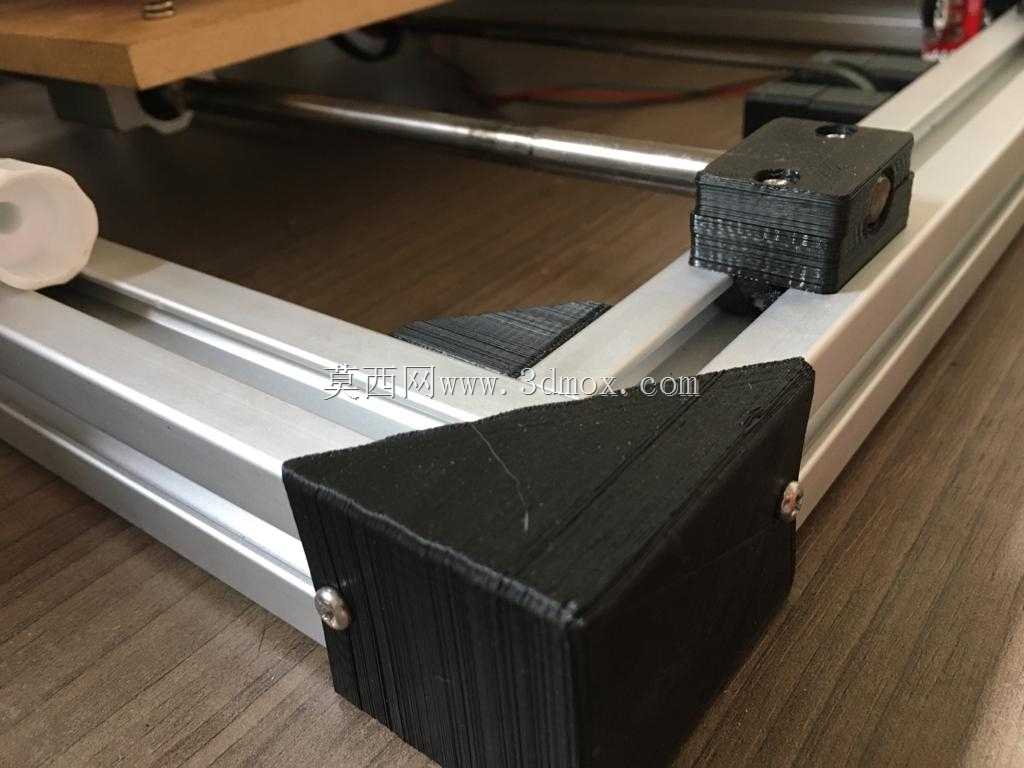

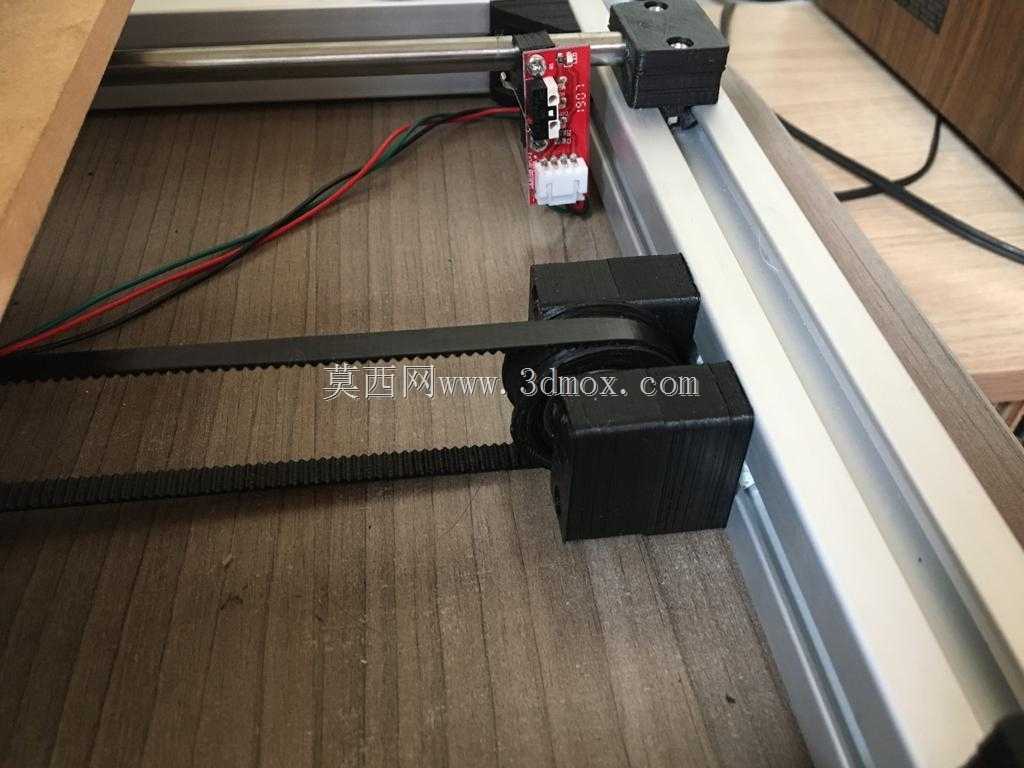

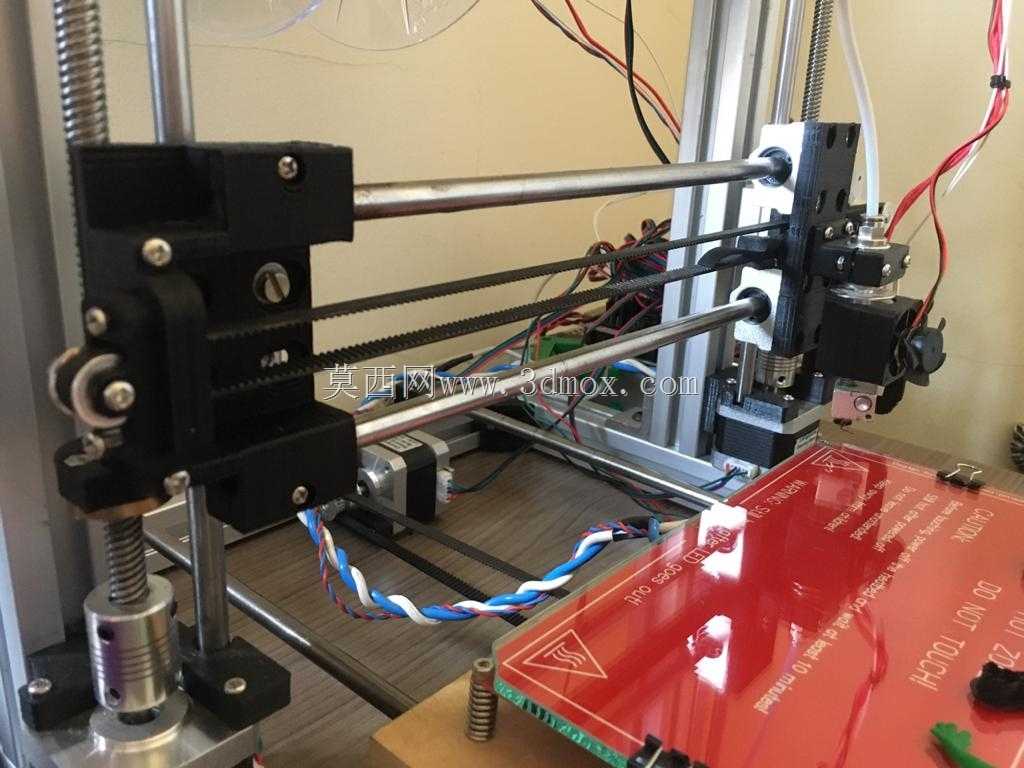

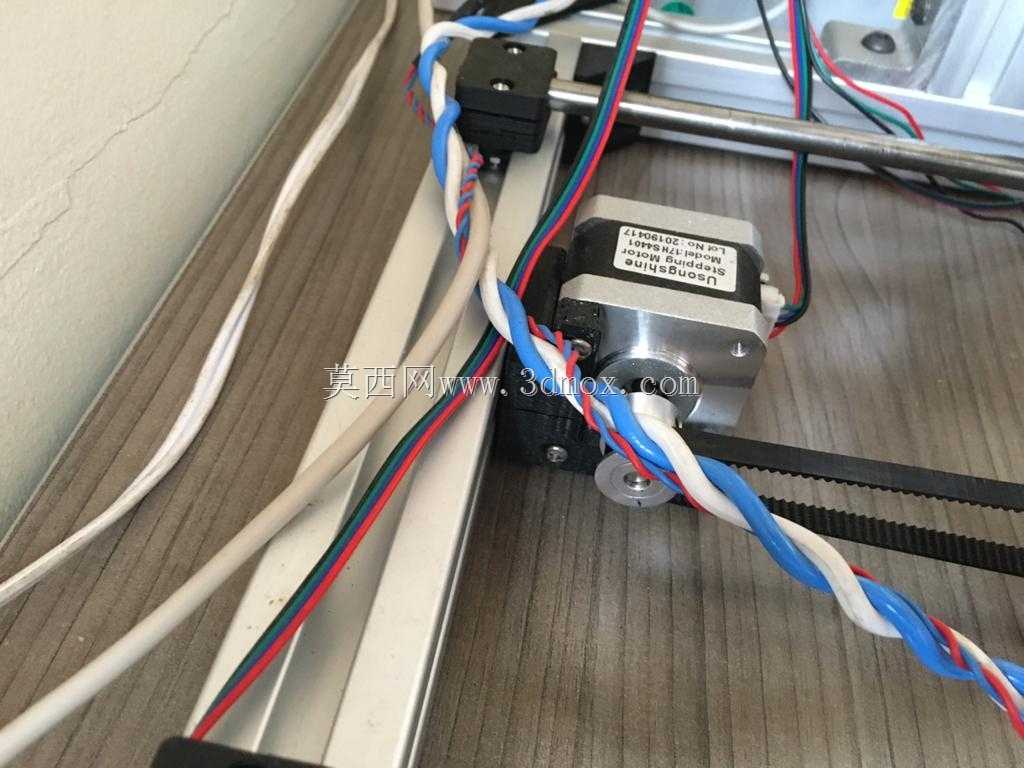

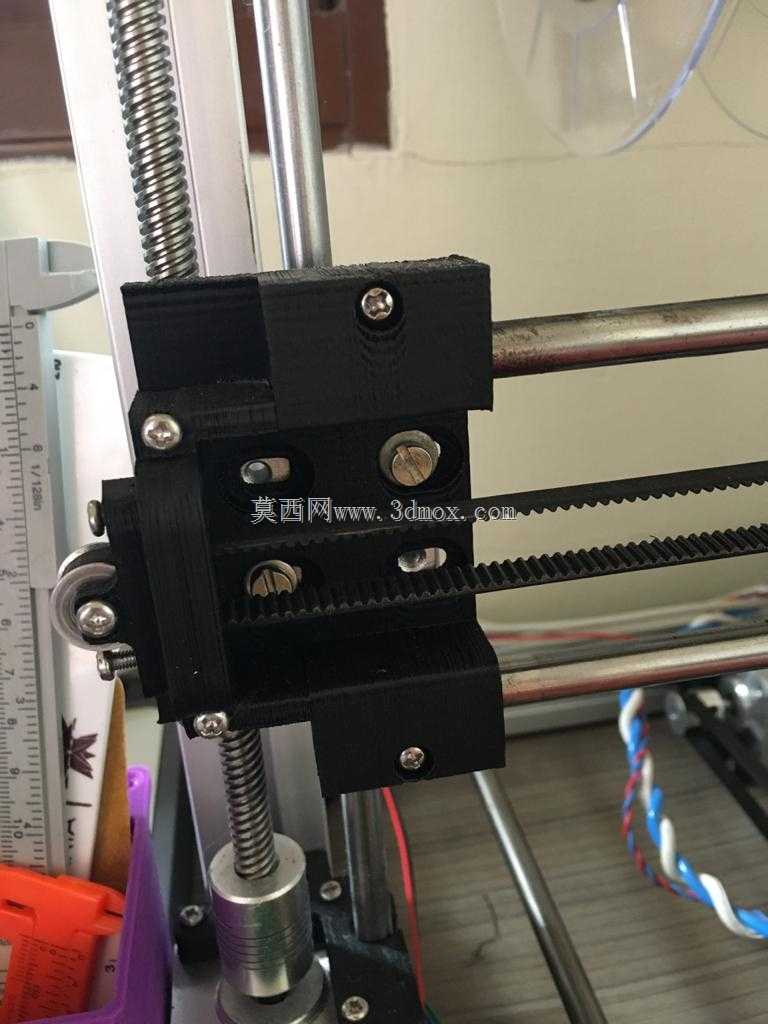

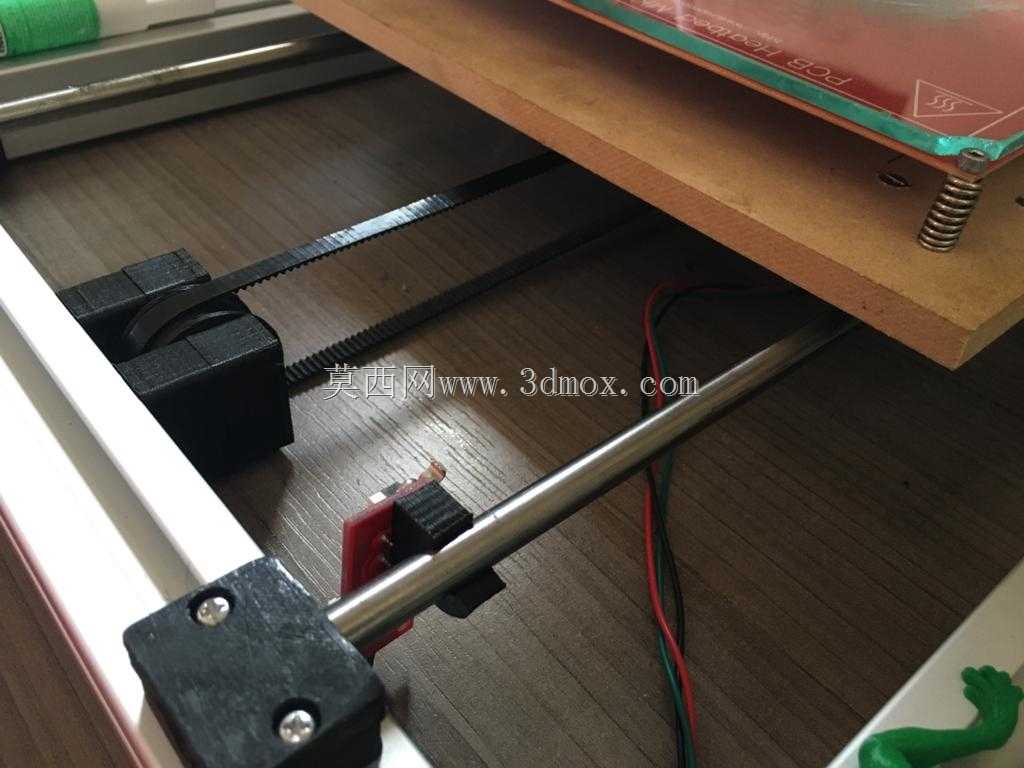

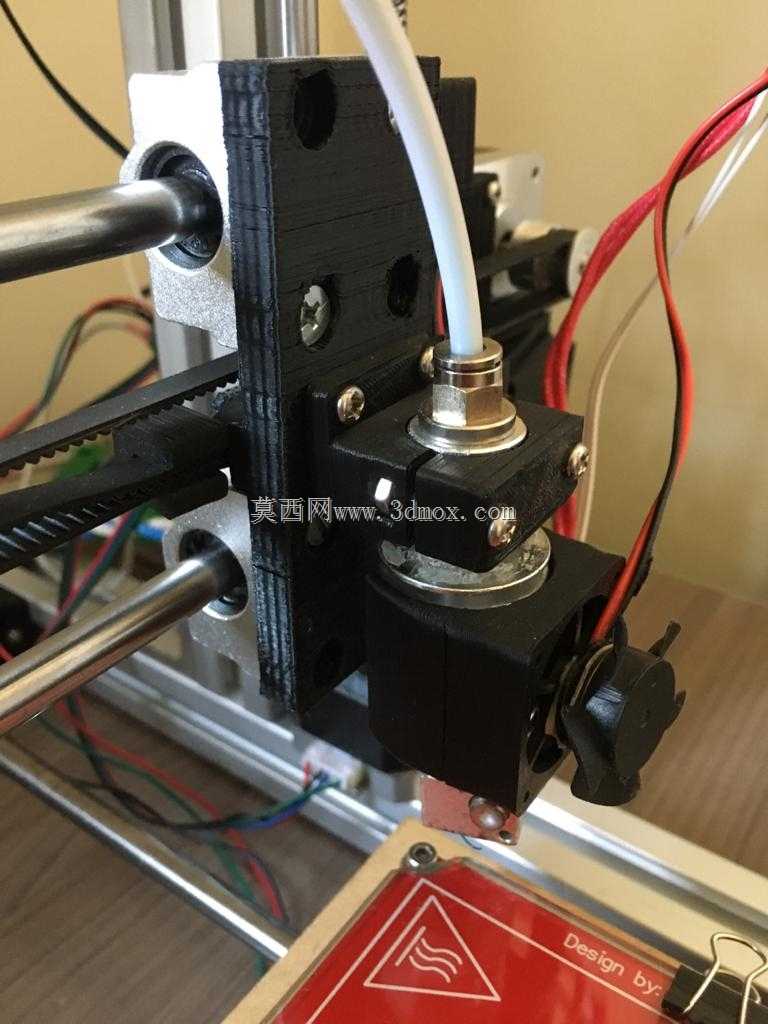

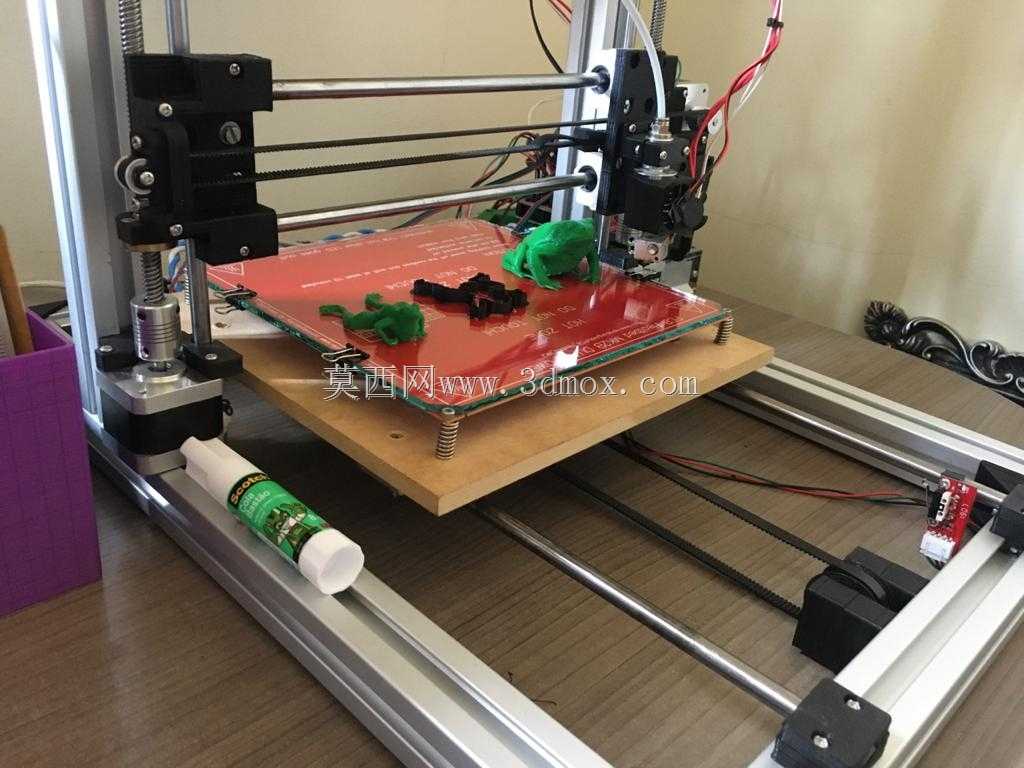

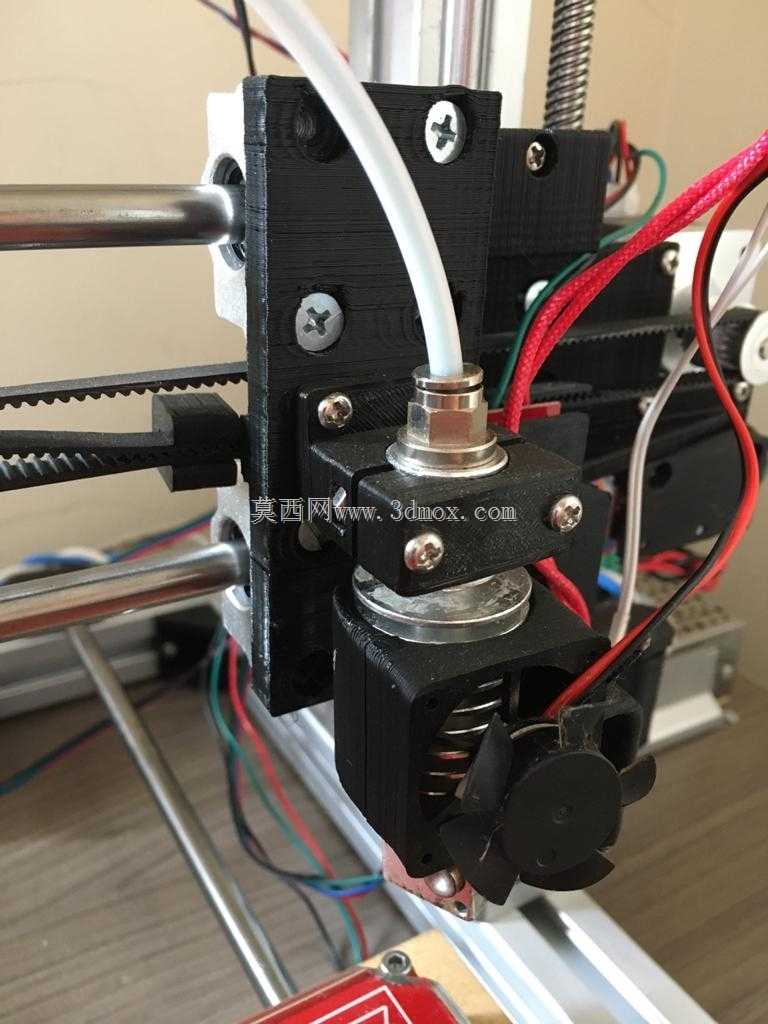

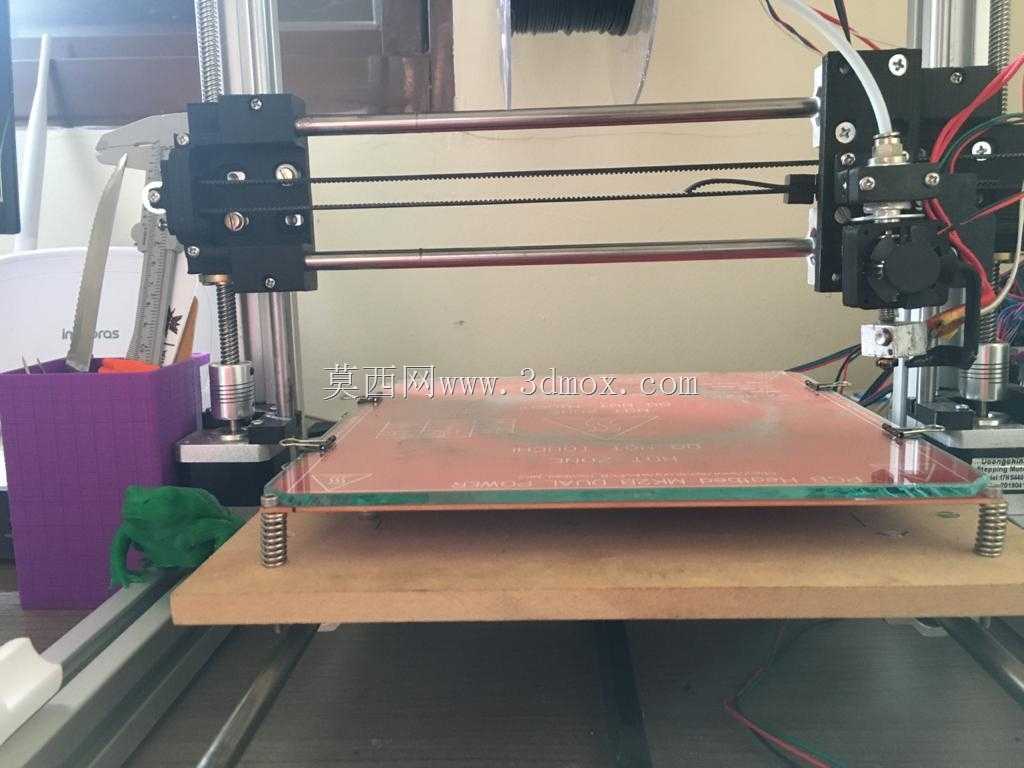

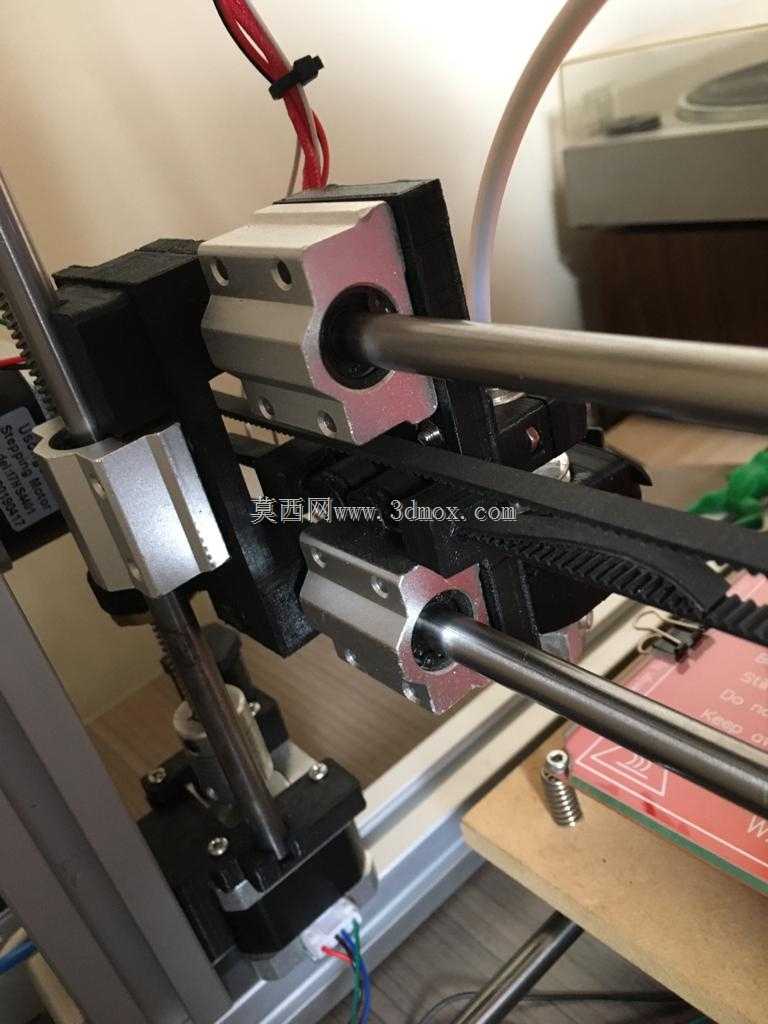

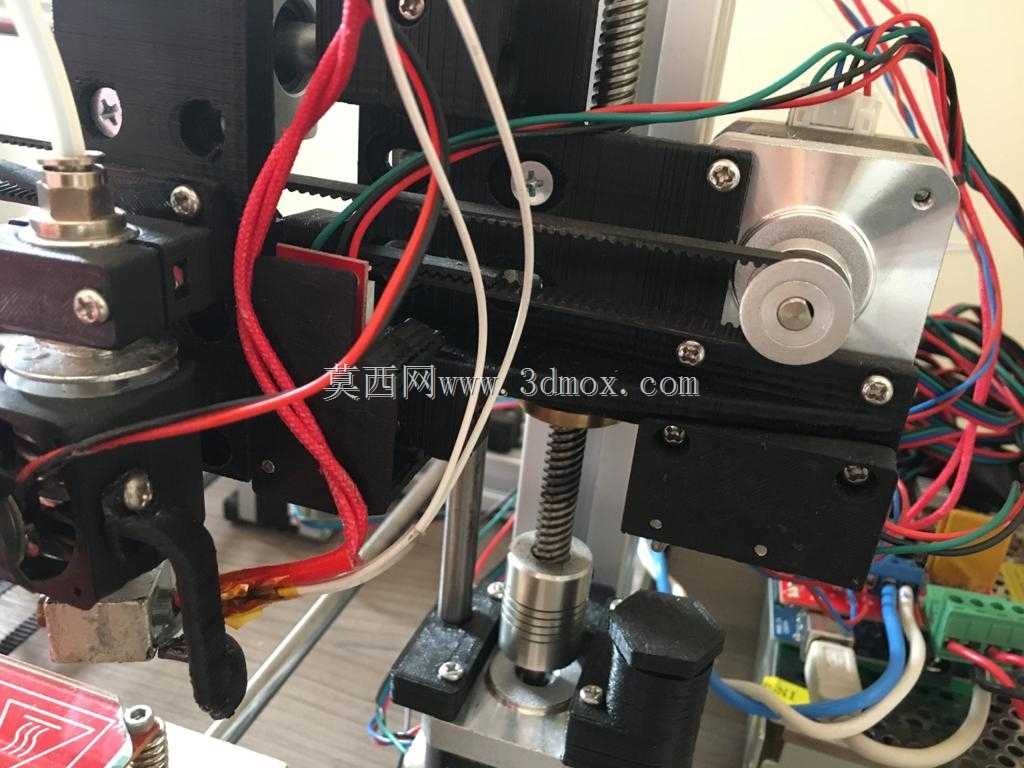

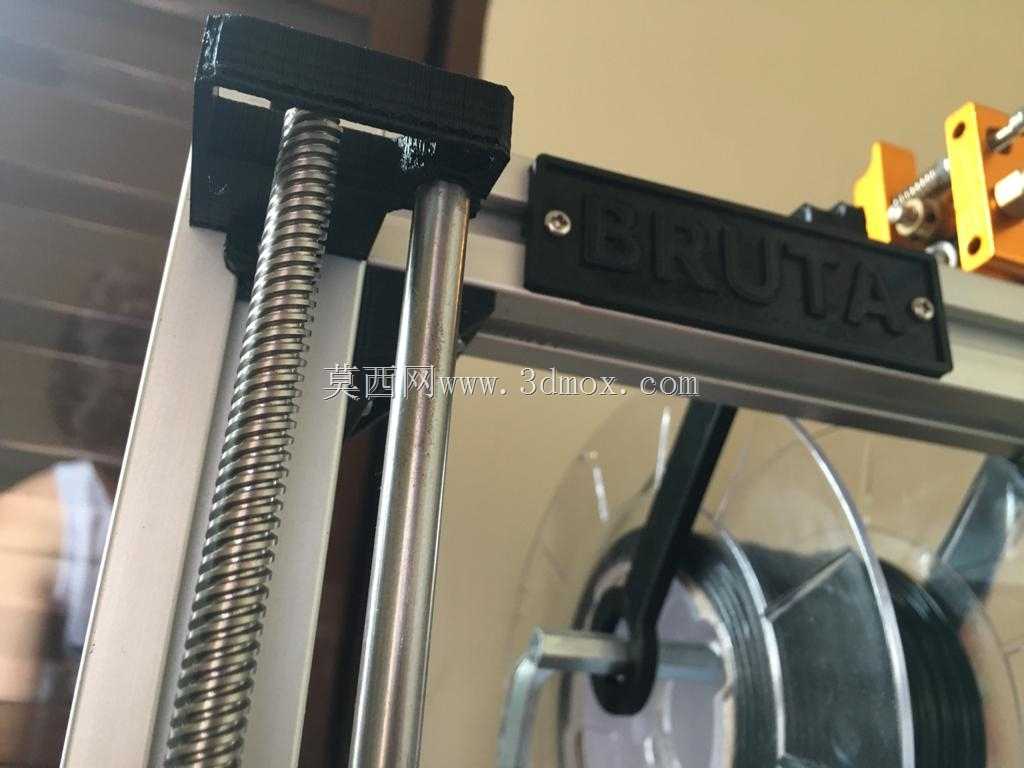

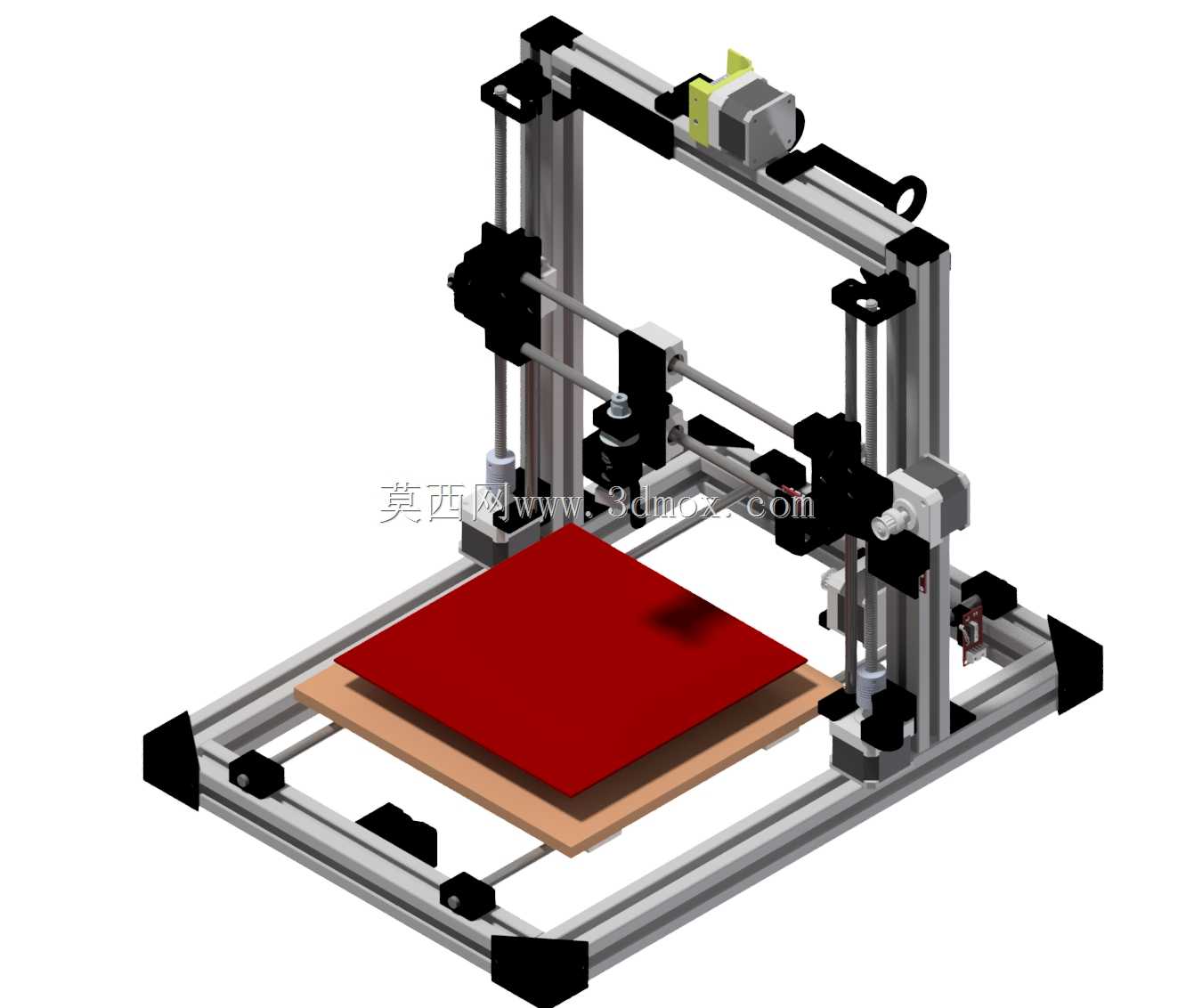

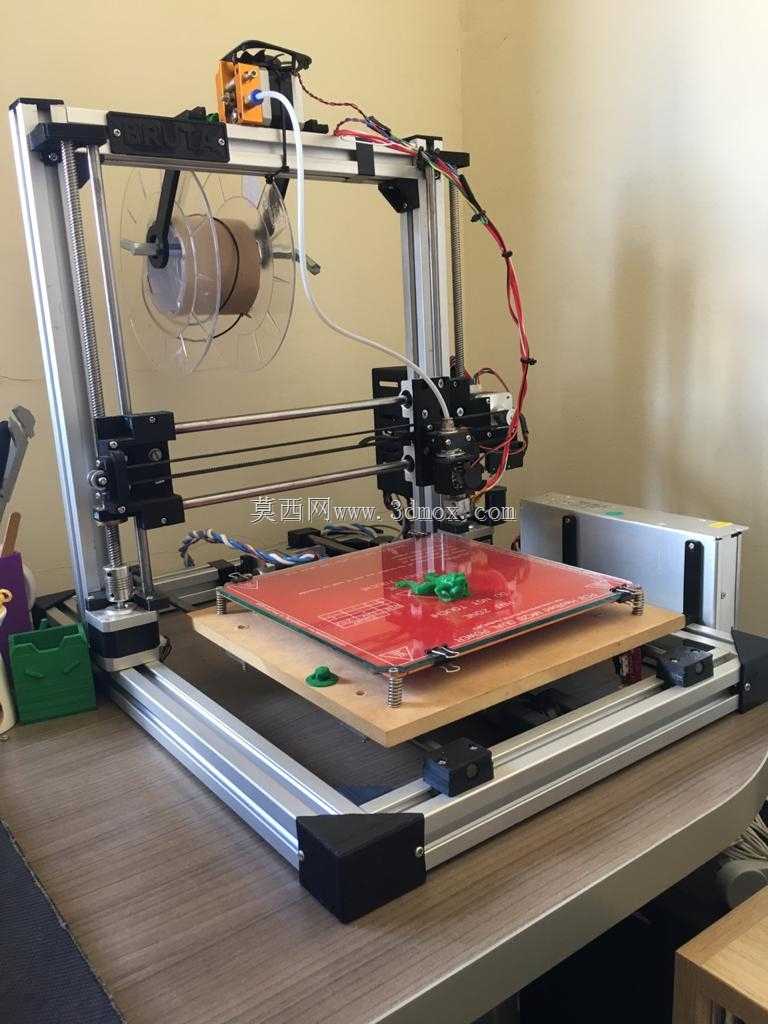

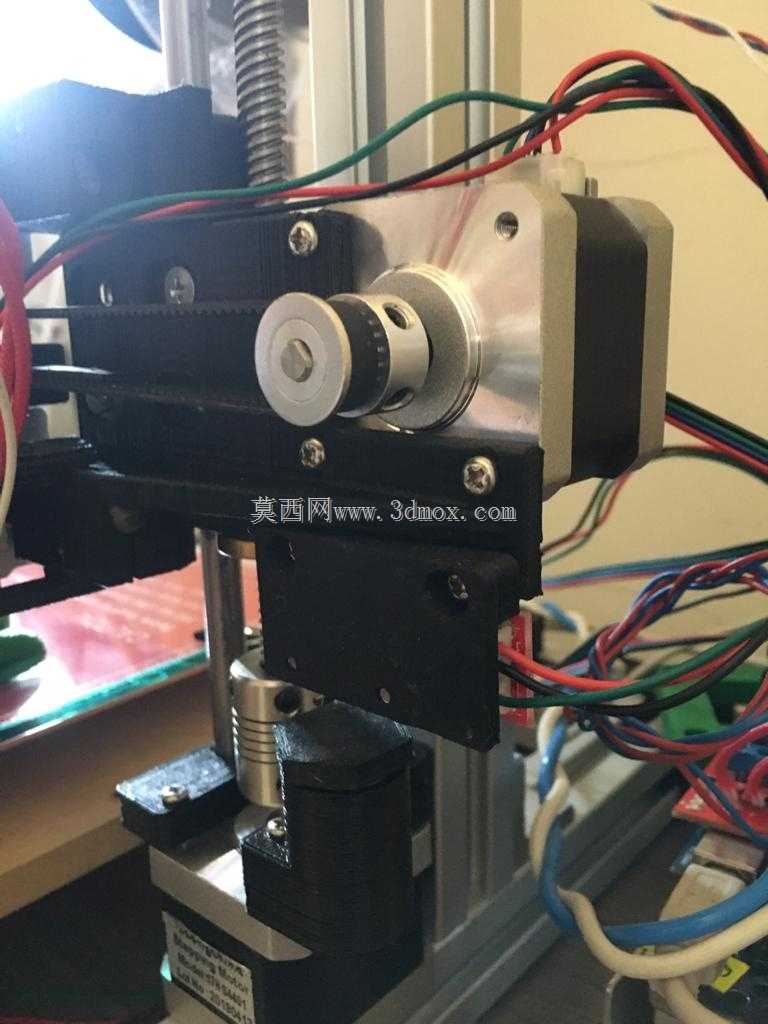

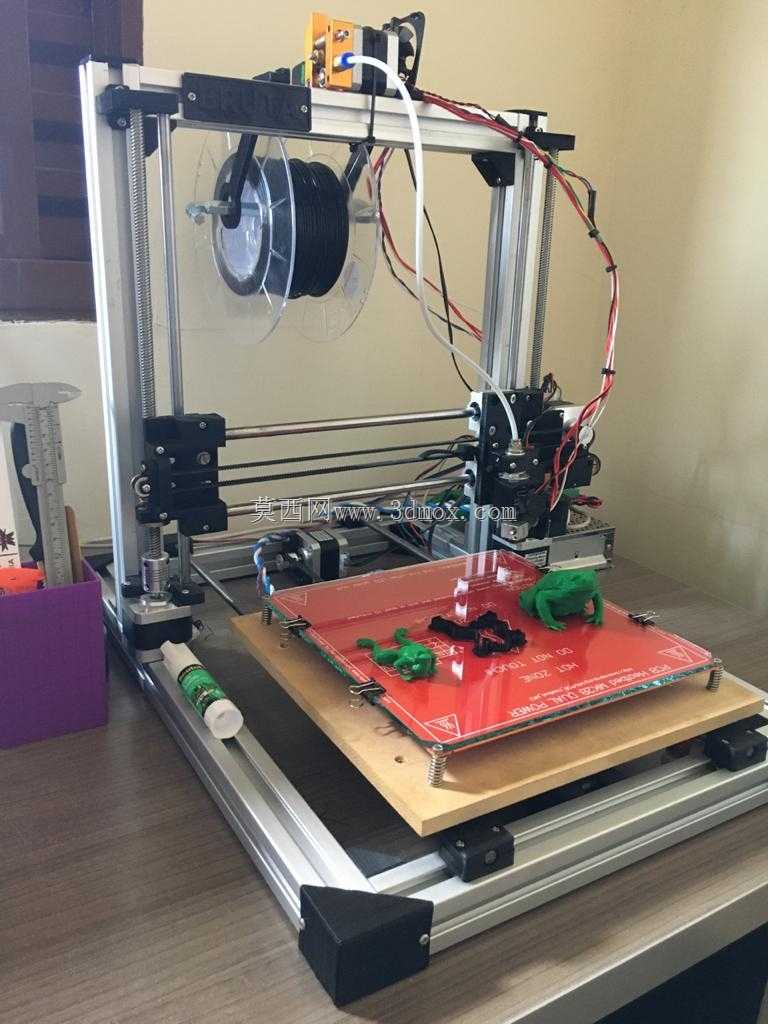

桌面级FDM设备长期存在框架刚性不足导致高速打印振纹、热床调平反复失效、耗材走线卡滞的共性痛点，这套布鲁塔3的结构设计完全围绕加工适配的核心逻辑做落地取舍，没有追求炫技的异形结构，所有部件选型都匹配小批量自制的加工条件。框架部分直接选用标准2020铝型材做双立柱龙门支撑，没有采用定制钣金折弯件，省去开模成本的同时，型材自带的T型槽可以灵活调整各部件安装位置，切割时只需要保证端面垂直度误差控制在0.1mm以内，拼接后龙门的平行度就能满足打印需求，不需要额外做二次铣削加工，普通爱好者用手持切割机就能完成下料。热床底座选用MDF板材做切割加工，这种材质的热膨胀系数远低于常用的亚克力板，加热到110℃打印ABS耗材时，板面翘曲量不到0.2mm，不需要额外做网格加固，切割时只需要用普通雕刻机走一遍轮廓，预留好热床固定螺丝的沉头孔位，安装后配合四个角的手拧螺母就能完成粗调，后续打印时的自动调平探针只需要补偿微小的平面误差，大幅降低调平操作的频次。挤出端选用E3Dv5型挤出机搭配MK8热区，没有跟风改用近程挤出结构，远程送丝的布局把挤出机重量从龙门运动部件上剥离，X轴运动时的负载降低近40%，高速移动时的惯性冲击大幅减小，打印时的层纹明显减轻。送丝路径用特氟龙管全程做封闭导向，从料架到挤出机的走线没有锐角弯折，耗材送进时的阻力控制在5N以内，哪怕是打印柔性TPU耗材也不会出现送丝打滑的问题。传动部分沿用皮带传动结构，同步带的张紧机构直接集成在X轴滑块的安装座上，不需要额外设计独立张紧支架，张紧时只需要拧动侧面的锁紧螺丝就能调整皮带张力，装配时不需要专用工装，靠手感就能把张力调整到合适区间，既不会因为过紧增加电机负载，也不会因为过松出现传动丢步。所有打印件的安装孔位都预留了0.2mm的装配公差，用普通FDM设备打印出来的零件不需要打磨就能直接装配，没有过紧装不上或者过旷晃动的问题。电控盒直接布置在框架右侧的闲置空间，和运动部件完全隔离，打印时的振动不会影响接线端子的连接稳定性，散热孔开在电控盒侧面，既可以保证主板、驱动的散热效率，也能避免打印时的飘丝掉进盒内造成短路。料架直接固定在龙门顶部的横梁上，料盘转动时的重心落在框架支撑范围内，不会因为料盘重量变化导致框架倾斜，耗材退绕时的阻力均匀，不会出现突然拉扯导致的打印断料问题。
