公制框架电机适配SAE泵连接钟形罩

　　在液压动力单元的集成搭建场景里，电机与液压泵的同轴连接精度直接决定整套动力系统的运行寿命、振动水平与噪音表现，钟形罩作为两者之间的核心连接构件，承担着定位支撑、同轴度保障、防护阻隔的多重作用，这款适配公制框架电动机与SAE系列泵的钟形罩，正是针对工业液压站、小型液压动力包、机床液压系统、工程机械辅助动力单元等场景的连接需求设计。从实际选型适配来看，这款钟形罩可覆盖SAE AA、SAE A、SAE B三个规格的液压泵安装接口，对应的公制电机端安装尺寸匹配常规IEC标准公制框架电动机，能够覆盖绝大多数中小功率液压动力单元的电机泵组连接需求，无需额外加工转接板即可完成装配，大幅减少现场安装的加工工作量。

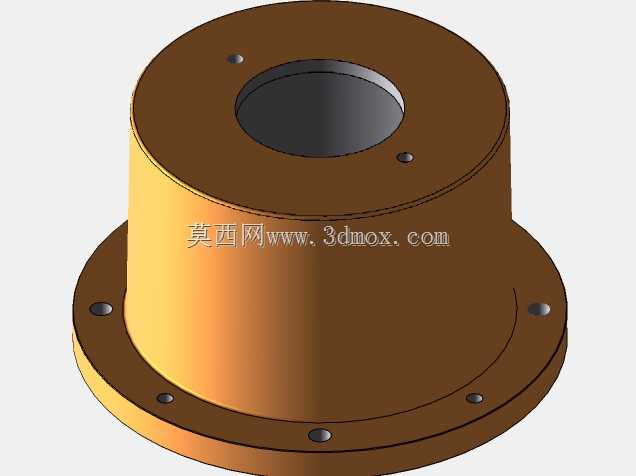

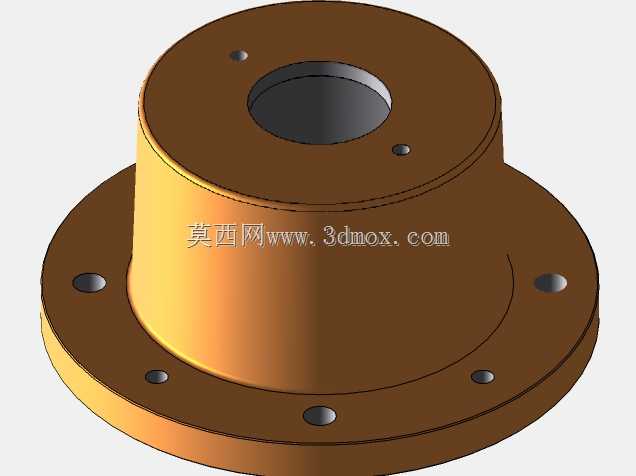

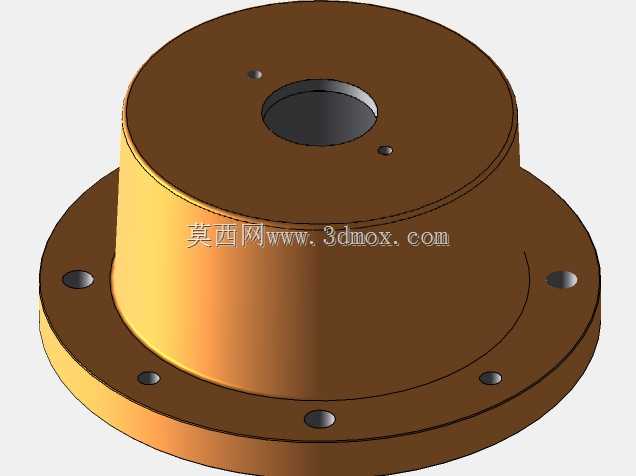

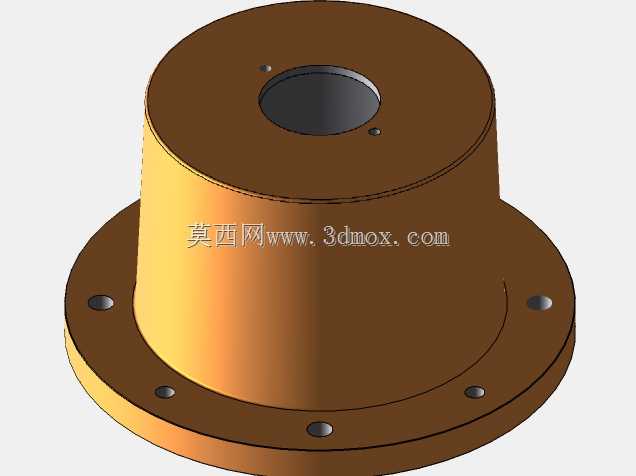

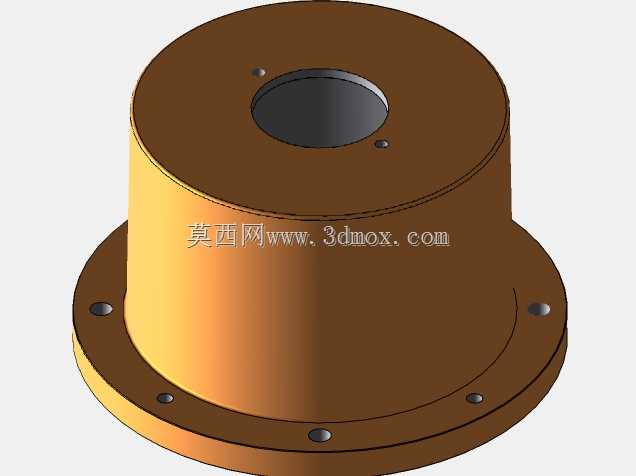

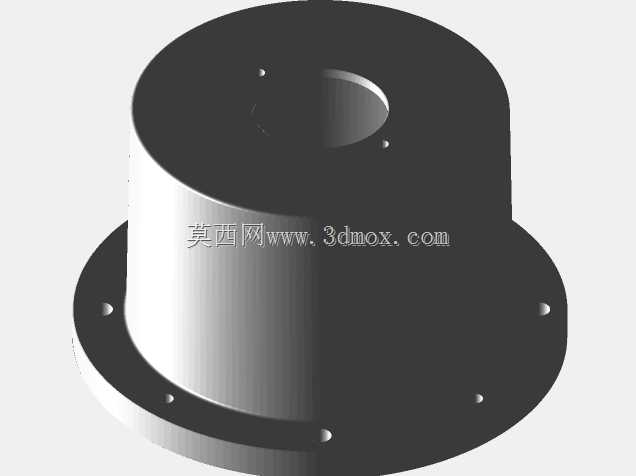

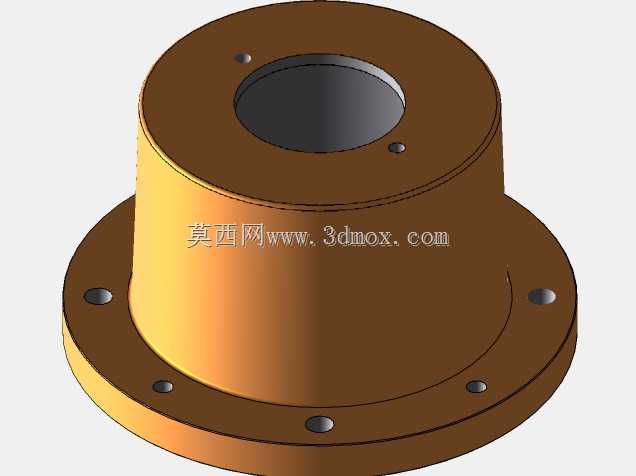

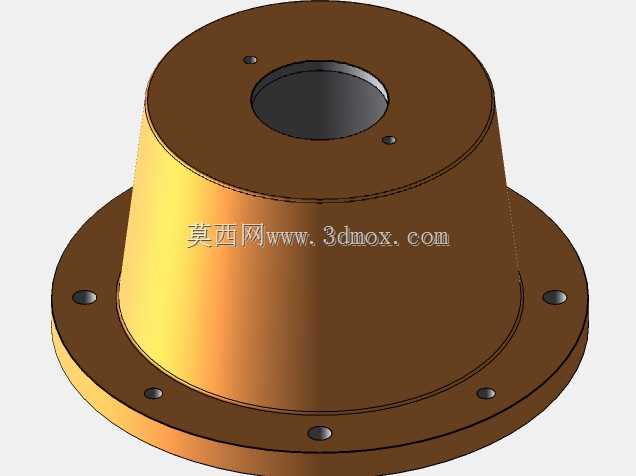

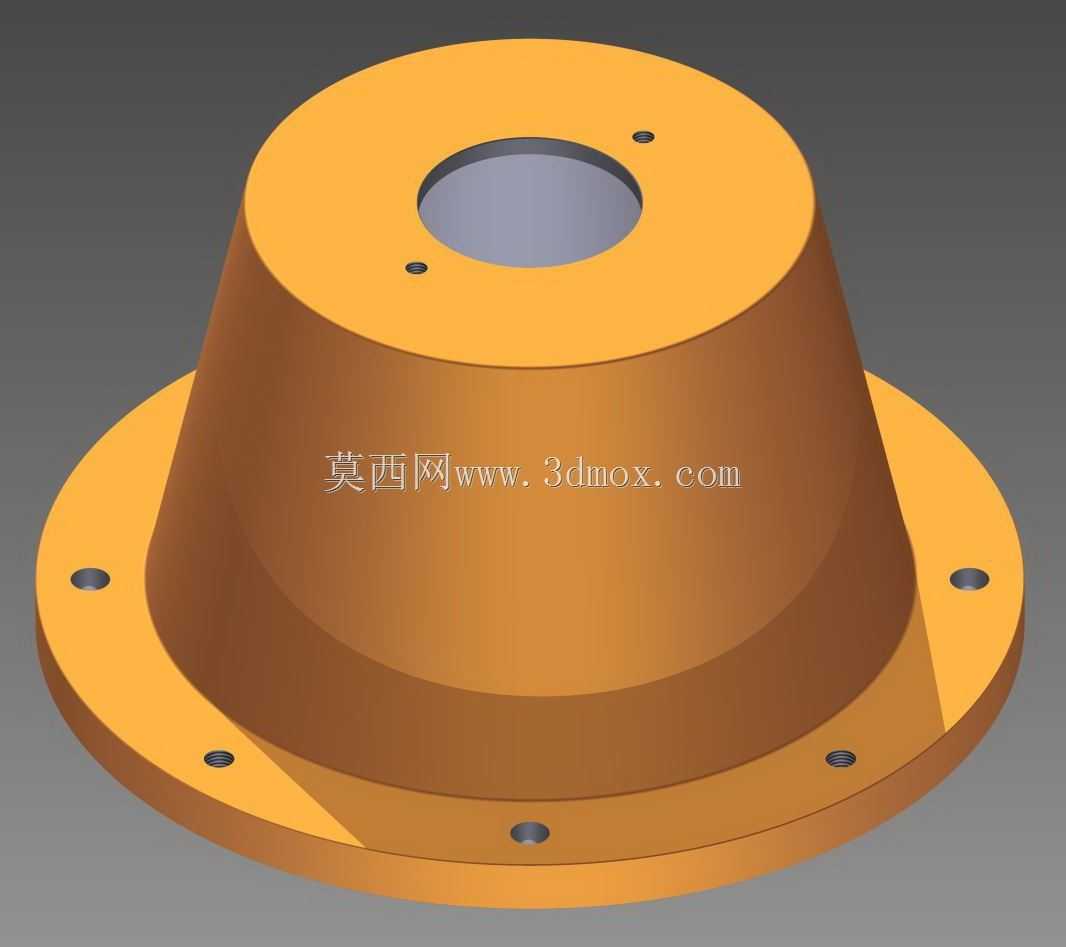

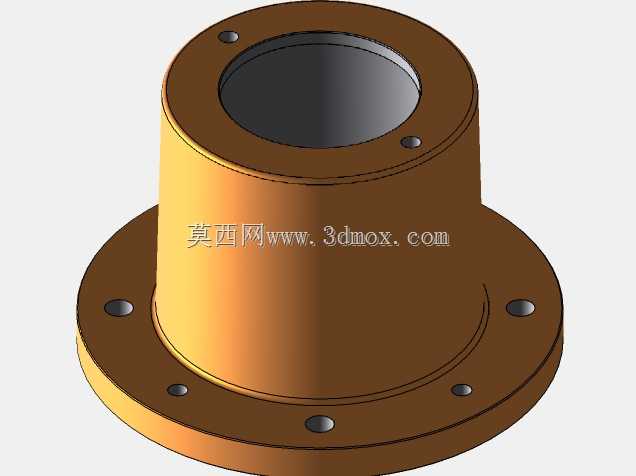

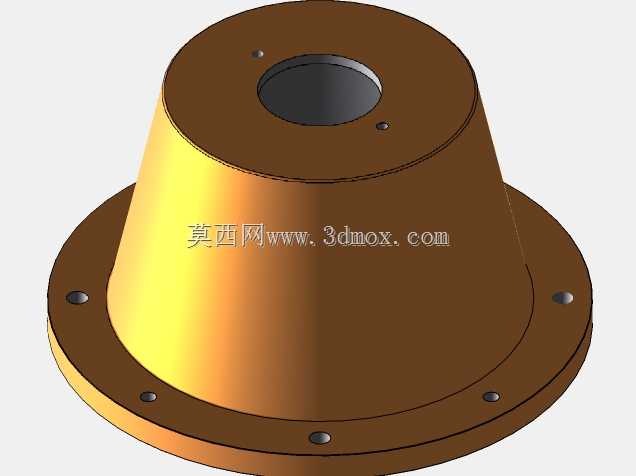

　　从结构设计逻辑来看，钟形罩采用锥台形的主体结构，相比直筒式连接罩，锥台结构在同等壁厚下具备更高的结构刚性，能够更好地抵抗电机启动瞬间的扭矩冲击，以及泵端负载波动带来的径向力，避免连接部位长期受力出现形变导致的同轴度偏移。两端的法兰面分别做了贴合面精度处理，电机端法兰匹配公制电机的B5安装法兰止口尺寸，泵端法兰严格遵循SAE J744标准中对应泵型的安装止口与螺栓孔位分布，装配时只需将两端止口分别与电机轴端、泵端的定位止口贴合，即可自然保证电机输出轴与泵输入轴的同轴度公差控制在允许范围内，减少联轴器的偏磨损耗。

　　底部法兰盘上的安装孔采用通孔设计，对应不同规格SAE泵的安装螺栓位置，孔位周边做了局部加厚处理，避免螺栓锁紧时法兰面出现形变；钟形罩侧壁上预留的小孔可作为泄漏油观察口、联轴器调整窗口使用，日常维护时无需拆除整个钟形罩，即可通过小孔检查联轴器的弹性体磨损情况，也可用于排出钟形罩内部可能积存的泄漏液压油，避免油液长期浸泡联轴器弹性体导致的橡胶件老化。从安装边界来看，这款钟形罩的轴向长度经过优化，既能够预留出足够的联轴器安装空间，适配常规梅花联轴器、弹性套柱销联轴器的安装尺寸，又不会过度增加电机泵组的整体轴向长度，减少动力单元的安装占用空间；大端法兰的外径尺寸匹配对应规格公制电机的法兰外径，小端法兰尺寸严格对应SAE泵的安装法兰尺寸，不会出现法兰外凸干涉周边管路、油箱安装板的问题。在实际工程应用中，这类钟形罩除了基础的连接定位作用，还可起到安全防护作用，将旋转的联轴器完全封闭在罩体内部，避免现场运维人员误触旋转部件引发安全事故，同时也能阻挡车间内的灰尘、金属切屑等杂物落到联轴器与轴伸部位，减少轴封部位的磨粒磨损。设计过程中针对壁厚做了有限元受力校核，在电机额定扭矩1.5倍的冲击载荷下，罩体的最大形变量控制在0.02mm以内，不会因为形变导致两端止口的同轴度超差；法兰面的平面度公差控制在0.05mm以内，保证装配后止口的贴合紧密性，避免出现连接松动。

　　对于液压系统集成商来说，这类标准化的钟形罩可以大幅缩短动力单元的设计周期，无需针对每一款电机与泵的组合单独设计连接支架，直接选用对应规格的标准钟形罩即可完成装配，同时标准化的零件也方便后期运维更换，减少备件储备的种类。在实际装配过程中，需要注意先将联轴器分别热装到电机轴与泵轴上，调整好轴伸的插入深度，再将钟形罩先固定到电机端法兰，之后调整泵的位置，将泵端止口与钟形罩小端止口贴合，再穿入螺栓对角锁紧，避免单边锁紧导致的止口偏斜，最后通过侧壁的检查窗口确认联轴器的对中情况，确保两轴的径向偏差与角向偏差符合联轴器的允许公差范围。
