尼加拉瓜2英寸300级法兰式截止阀结构

　　这款2英寸公称通径、300压力级的法兰式截止阀，在石化、电力、市政给排水等行业的中高压管路系统中应用十分广泛，主要承担管路介质的截断与流量调节功能，适配水、蒸汽、油品等多种常规工业介质的输送场景，相比同压力级的闸阀，其密封面受介质冲蚀磨损的影响更小，调节精度更优，适合需要频繁启闭或对流量管控有一定要求的管段。从结构设计来看，该阀采用经典的上装式结构，阀体为直通式流道设计，介质从阀瓣下方进入、上方流出，这种流向设计能保证阀门关闭状态下阀杆填料函不承受介质压力，延长填料的使用寿命，同时降低阀杆外漏的风险；手轮采用轮辐式铸钢结构，轮缘做了圆弧过渡处理，操作时握持受力更均匀，不会出现硌手的情况，手轮与阀杆通过梯形螺纹传动，螺纹副做了防锈处理，长期露天存放也不会出现锈死无法启闭的问题。

　　阀瓣与阀座的密封面采用堆焊硬质合金的工艺处理，硬度可达HRC40以上，能承受高速介质的冲刷，也能耐受一定的颗粒杂质磨损，在300磅级的压力工况下，密封泄漏量能满足行业标准要求；阀盖与阀体采用法兰螺栓连接，中间夹装缠绕式金属垫片，螺栓均匀布置在阀盖法兰圆周上，预紧时受力均匀，能保证中高压工况下的连接密封性，不会出现外漏问题。阀杆采用锻造不锈钢材质，表面做了氮化处理，硬度和耐磨性都有提升，阀杆与阀盖之间的填料函采用多层柔性石墨填料搭配填料压盖的结构，通过两个对称布置的螺栓调节填料压盖的压紧力，不需要拆卸阀门即可在线补充压紧填料，维护十分方便。

　　从安装边界来看，该阀两端采用ANSI B16.5标准的300磅级法兰连接，法兰密封面为突面形式，法兰螺栓孔数量、孔径、孔中心距都严格遵循标准尺寸，2英寸通径对应的法兰外径为165mm，螺栓孔中心圆直径为127mm，共8个直径19mm的螺栓孔，安装时不需要额外加工适配法兰，直接匹配同标准的管路法兰即可；阀门的结构长度遵循ANSI B16.10标准的截止阀长度要求，手轮全开时的最高高度距离阀体中心线约320mm，安装时需要预留足够的操作空间，保证手轮旋转时不会与周边管线、支架发生干涉，手轮的操作方向遵循行业通用规则，顺时针旋转为关闭，逆时针为开启，现场操作人员不需要额外培训即可上手操作。

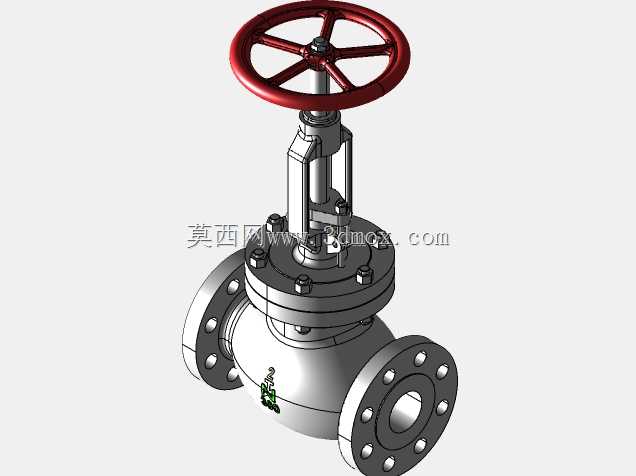

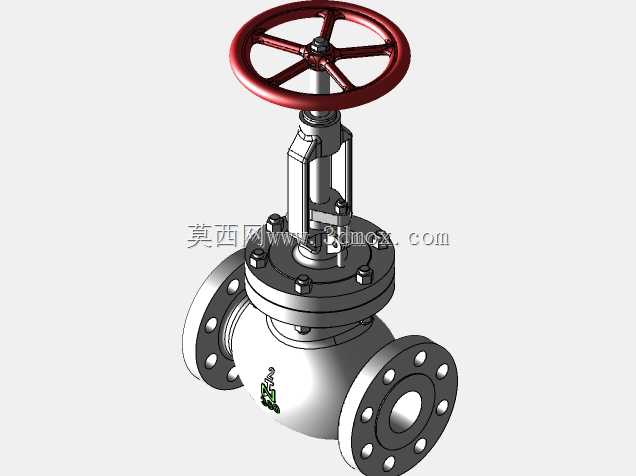

　　在实际管路布局中，该阀建议安装在水平管段上，阀杆垂直向上，不建议阀杆朝下或水平安装，避免介质中的杂质沉积在阀杆螺纹处，影响传动顺畅性，同时也方便日常的启闭操作和维护检修；如果用于蒸汽管路，建议在阀前安装疏水阀，避免启动时的水锤现象冲击阀瓣，损坏密封面；如果用于含少量颗粒的介质管路，可在阀前加装Y型过滤器，减少杂质对密封面的冲刷磨损，延长阀门的整体使用寿命。从建模细节来看，该模型完整还原了阀门的所有外部结构特征，包括阀体上的铸造标识、法兰面的水线、螺栓螺母的六角特征、手轮的轮辐圆角、阀杆的梯形螺纹细节，甚至填料压盖的调节螺栓结构都做了准确还原，没有做过度的简化处理，用于管路系统的三维布局设计时，能准确反映阀门的安装占位，避免后期施工时出现空间干涉问题；也可用于阀门相关的教学演示、产品展示场景，直观展示截止阀的外部结构组成。
