尼加拉瓜6英寸300级法兰截止阀结构

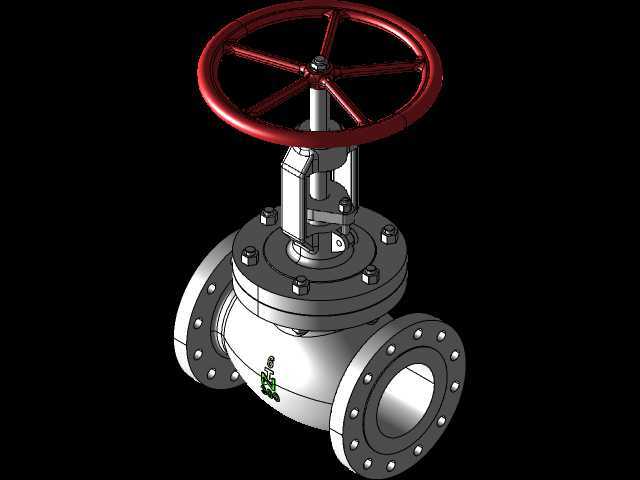

　　这款6英寸公称通径、300磅级的手动法兰截止阀，主要面向中高压工业流体输送管线场景，常见于石化装置的工艺介质截断、热电厂汽水系统管路、市政高压供水干线以及化工原料输送管网中，核心作用是通过手轮驱动实现管路内介质的通断控制，相比同压力等级的闸阀，其密封面在启闭过程中受介质冲刷磨损更小，截断密封可靠性更强，适合需要频繁操作、对截断密封性要求较高的管段。从结构设计逻辑来看，模型还原了经典的直通式截止阀流道布局，介质从阀瓣下方进入、上方流出，这种流向设计能保证阀门关闭状态下填料函不承受管线工作压力，既降低了阀杆密封处的泄漏风险，也能在带压工况下更安全地更换填料组件。

　　阀体采用法兰连接形式，两端法兰的螺栓孔分布、密封面凸台尺寸严格匹配300磅级6英寸法兰的安装标准，安装时无需额外加工适配接口，可直接与同规格管线法兰对接，法兰背面的铸造圆角、加强筋结构都做了还原，能直观体现阀体铸造时的应力分散设计，避免高压工况下法兰与阀体连接处出现应力集中开裂。上部的手轮采用轮辐式结构，五根辐条连接轮缘与轮毂，手轮直径经过力矩匹配设计，操作人员无需借助加力杆即可手动完成启闭操作，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，防止操作过程中手轮打滑脱落。

　　阀杆采用明杆结构设计，阀杆升降行程可直观反馈阀门的开度状态，现场巡检人员无需额外加装开度指示器就能判断阀门当前的开关位置，阀杆表面的梯形传动螺纹做了清晰建模，螺纹配合间隙符合机械设计公差要求，既保证传动顺畅，也预留了润滑脂存储空间，降低长期操作的磨损量。中法兰部分采用螺栓连接加缠绕垫片密封的结构，模型中均匀分布的六角螺栓、螺母都按实际装配位置排布，阀盖与阀体的密封面定位止口也做了还原，装配时可通过止口快速定位，避免垫片偏移导致的密封失效。

　　阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在关闭时能产生更大的密封比压，对介质中的微小杂质容忍度更高，不容易因密封面卡留杂质出现内漏，阀瓣与阀杆的连接采用活动铰接结构，启闭过程中阀瓣可自动微调角度，保证密封面完全贴合，避免单侧偏磨。阀体流道部分做了平滑过渡处理，减少介质流经时的局部阻力损失，降低管线运行的泵送能耗，阀体底部的排污螺塞位置也有体现，检修时可拆下螺塞排空阀腔内残留的介质，方便维护作业。整个模型的装配层级清晰，各零件的配合关系完全符合实际工业阀门的装配逻辑，可直接用于管线布置的干涉检查、阀门操作空间校核，也能作为阀门结构教学、拆装培训的三维演示素材，设计时充分考虑了实际安装中的操作空间需求，手轮外缘到阀体中心线的距离、手轮操作所需的上部净空都符合工业管道安装规范的要求，避免现场安装后出现手轮操作空间不足、无法正常启闭的问题。
