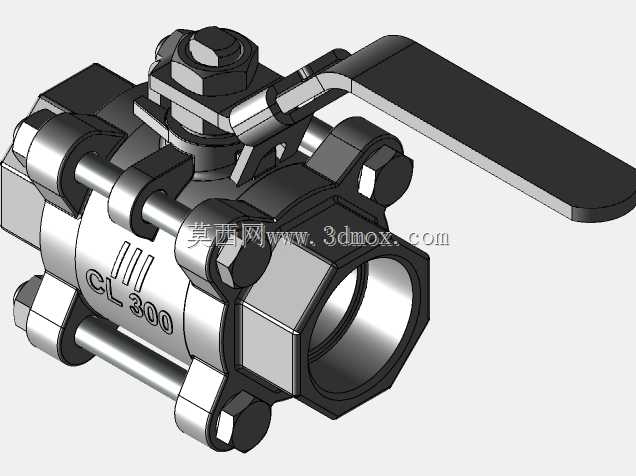

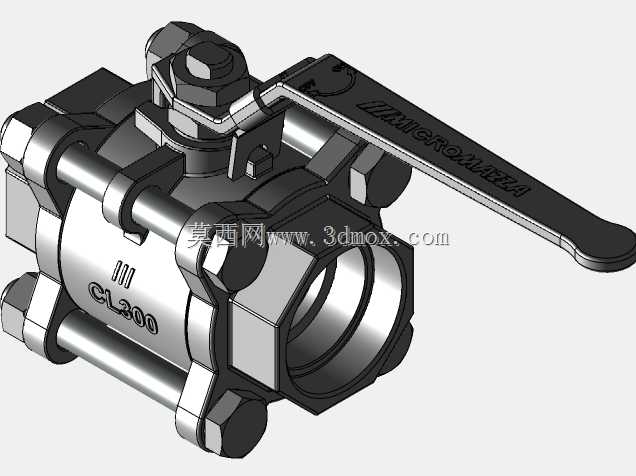

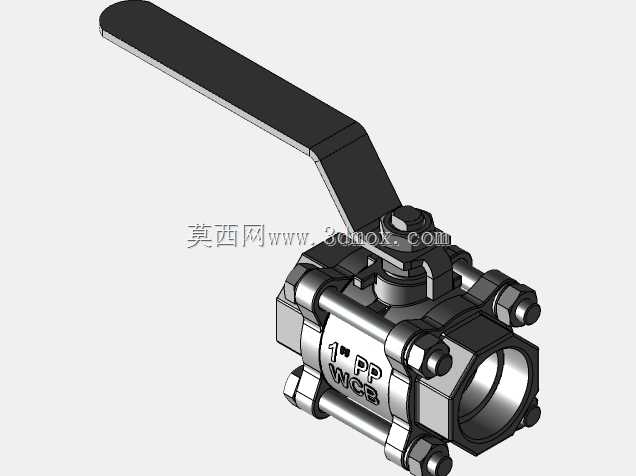

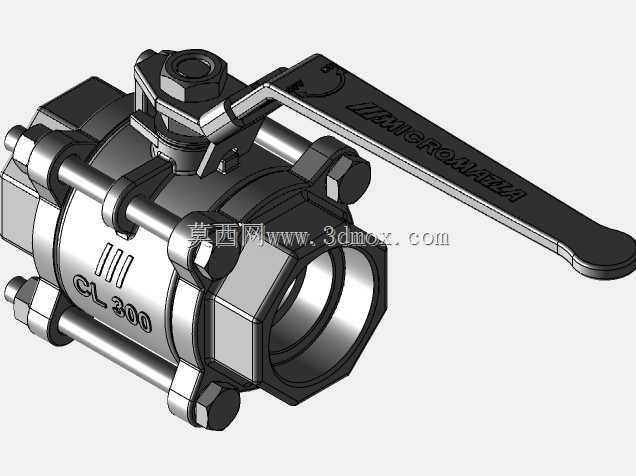

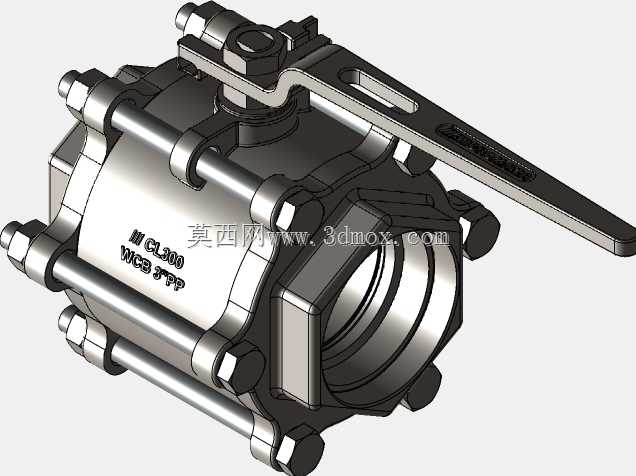

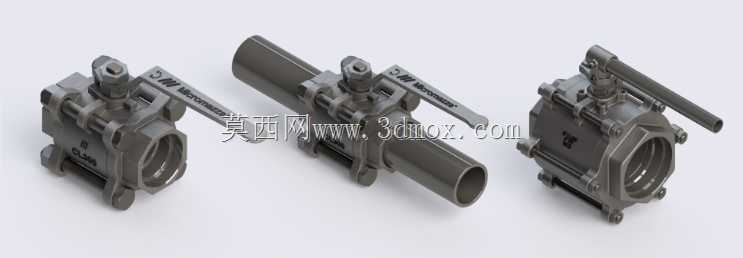

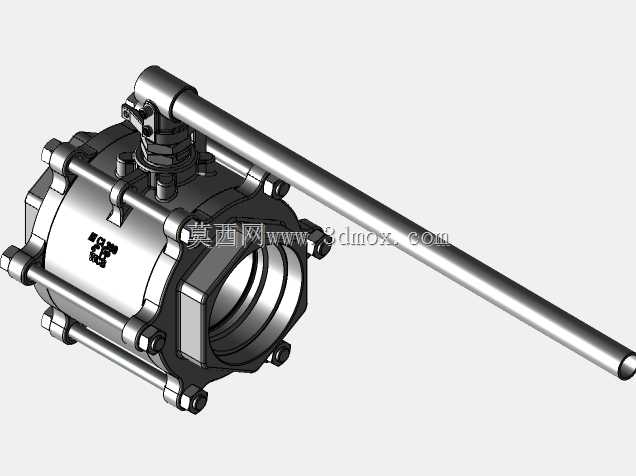

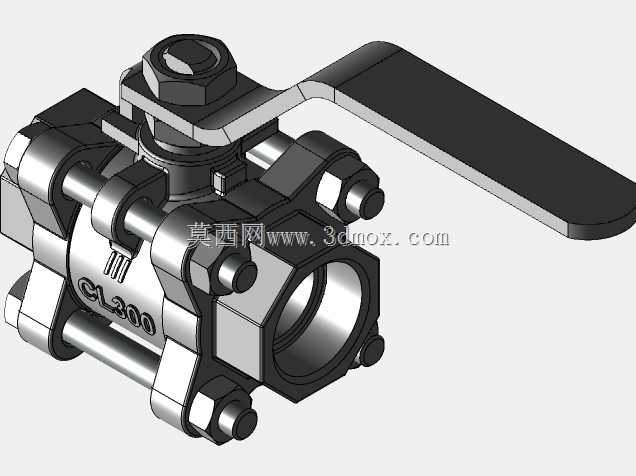

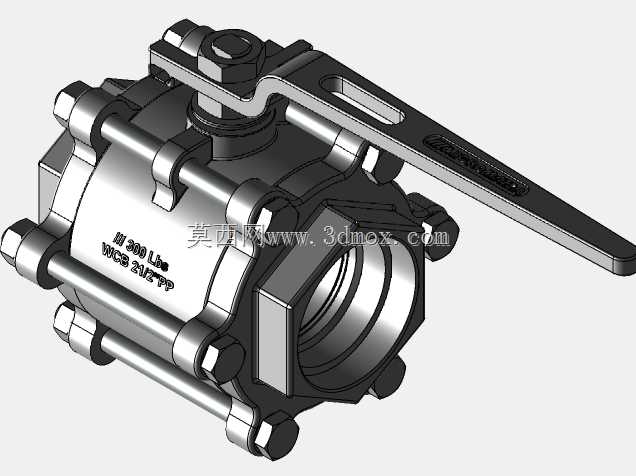

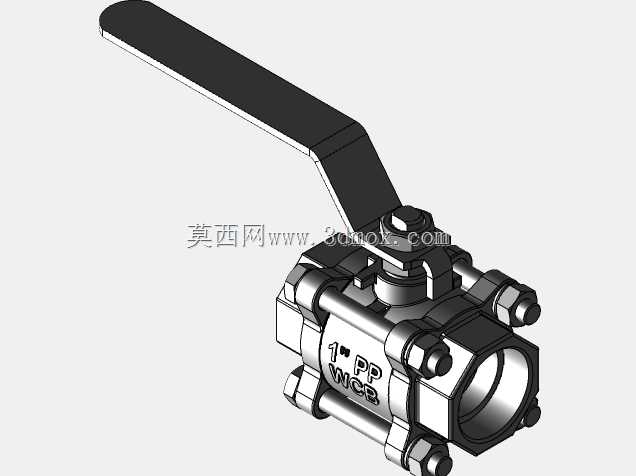

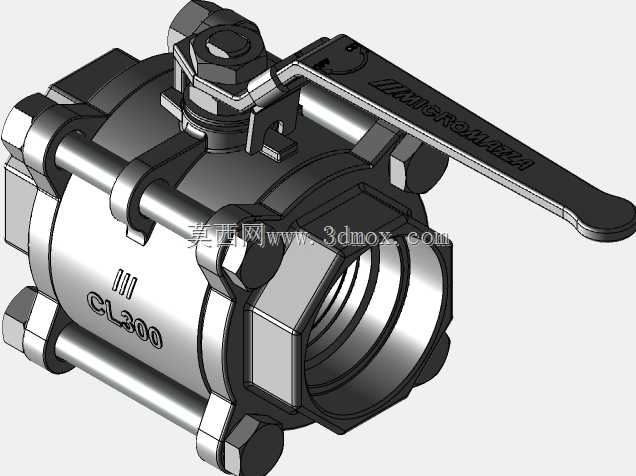

该模型呈现的是三片式浮动球阀的完整装配结构,主要用于化工、石油、汽油输送及一般工业管路中,对介质进行截断或连通控制。阀体采用三段式组合结构,中间阀体容纳球体与密封座,两侧端盖通过螺栓拉紧,既便于内部密封件、球体的装配与检修,也能在维护时减少对整条管线的拆卸范围。
从实际使用角度看,这类阀门适合安装在空间相对紧凑、需要频繁启闭或可靠切断的管段上。手柄绕阀杆旋转约九十度即可完成全开或全关操作,全开状态下流道接近直通,介质通过时压力损失较小;关闭时球体在介质压力作用下压紧出口侧阀座,形成密封。模型中球体、阀座、阀杆、压盖、手柄、锁紧螺母和端盖连接螺栓均有明确表达,能够用于干涉检查、装配关系确认以及管路布置时的空间校核。
结构设计上,阀杆从阀体上部装入,并通过压盖或填料区域约束轴向位置,可降低阀杆在压力作用下脱出的风险。手柄与阀杆之间采用扁位或多边形配合传递扭矩,端部紧固件将手柄锁定在阀杆上,使操作力矩能够直接传递到球体。阀体侧面的连接螺栓沿端盖周向布置,拧紧后可使三片阀体保持均匀压紧力,保证密封面贴合稳定。
安装边界方面,模型对应内螺纹连接形式,端部可按NPT或BSP螺纹接口进行选型匹配。布置时不仅要关注阀门两端管道轴线,还需预留手柄旋转空间,尤其在靠近设备壁面、管架或其他阀件时,应保证九十度开关动作不受阻碍。阀体上方需留出阀杆维护和填料压紧所需的操作空间,两侧端盖螺栓附近也应保留扳手空间,便于后期拆装。
在三维设计或选型工作中,可借助该结构核对通径规格与手柄长度、阀体宽度、端盖外形之间的关系。小通径阀门整体外形紧凑,手柄长度相对较短;大通径产品所需操作扭矩增大,手柄和阀杆尺寸也会相应增加。将其放入设备总成或管线模型时,应重点检查螺纹端接入长度、阀体最大外廓、手柄全开与全关两个极限位置,以及螺栓头部是否与相邻管路、支架发生碰撞。
该类球阀的价值在于结构直观、装配逻辑清晰,既能作为管路系统中的切断元件,也可作为阀门结构学习、设备布局和非标自动化管线设计时的参考对象。建模时保留内部球体与外部操作件的相对位置,有助于理解浮动球阀在开启、关闭过程中的受力传递和密封形成方式。
