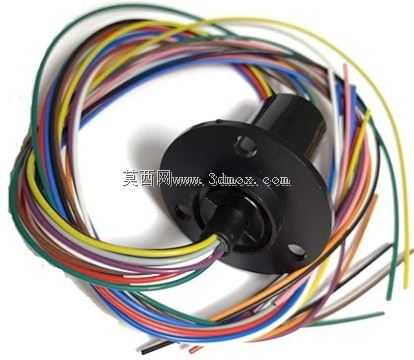

12线5A电流22mm规格旋转导电滑环

在需要持续回转同时传输功率电与控制信号的机电设备场景中，导电滑环是解决绕线问题、实现360度无限制旋转供电与信号传输的核心部件，这类部件广泛应用在转台设备、自动化回转工位、游乐设施、医疗旋转设备、安防云台、风力发电机组变桨系统、包装机械回转工位等需要相对转动同时传递电能或电信号的场合。本次涉及的这款滑环为12通路设计，单通路额定载流能力5A，整体外径控制在22毫米，属于微型帽式滑环的典型规格，适配安装空间紧凑、通路数适中、单路电流需求不大的紧凑型回转设备。

从实际工程选型角度看，这类小尺寸滑环的安装边界需要重点关注径向与轴向的预留空间，22毫米的外径意味着安装座的内孔开孔尺寸需要略大于该数值，预留0.1-0.2毫米的装配间隙即可，避免过盈配合挤压滑环外壳导致内部轴承卡滞或者绝缘层破损。滑环的转子端通常与设备的回转部分同轴连接，定子端则固定在设备的静止机架上，安装时需要保证转子与定子的同轴度偏差控制在允许范围内，否则长期运转会加剧内部刷丝与环道的磨损，缩短使用寿命。

功能特性层面，12个通路可以根据实际需求灵活分配，既可以全部走5A以内的动力电给回转部分的执行元件供电，也可以拆分出部分通路传输弱电平控制信号、传感器反馈信号，不过工程应用中需要注意动力通路与信号通路做好屏蔽隔离，避免大电流通断时的电磁干扰影响信号传输稳定性。单路5A的载流能力可以满足多数小型直流电机、电磁阀、传感器的供电需求，不需要额外加装大电流转接部件，简化回转部分的布线结构。

设计思路上，这类滑环采用接触式导电传输结构，内部通过贵金属刷丝与镀金铜环的滑动接触实现电连接，相比水银滑环不存在介质泄漏风险，更适合民用、工业普通场景使用，维护成本更低。外壳通常采用绝缘工程材料或者阳极氧化铝合金制作，既保证结构强度，又能实现各通路之间、通路与外壳之间的电气绝缘，避免短路风险。内部轴承选用微型深沟球轴承，保证回转过程的顺畅度，降低转动阻力矩，减少驱动回转部分的动力损耗。

实际应用中，这类滑环的选型不能只看通路数和载流参数，还要结合设备的最高回转转速、工作环境温度、防护等级要求综合判断，常规款的微型滑环适合转速不高、室内干燥环境使用，如果是户外或者有粉尘、水汽的场景，还需要额外做密封结构设计。建模过程中需要重点还原滑环的安装定位特征，比如转子端的出轴尺寸、定子端的固定法兰孔位、引线的出线方向与长度，这些细节直接影响后续装配时的干涉检查，很多新手建模时容易忽略引线的弯折半径预留，导致实际装配时引线被拉扯断裂，或者与周边回转部件发生剐蹭。

从结构设计的细节来看，滑环内部的环道之间需要保持足够的绝缘间距，避免相邻通路之间发生爬电现象，尤其是在潮湿环境下使用时，绝缘间距不足很容易导致信号串扰或者短路故障。刷丝的压力需要控制在合理区间，压力过小会导致接触电阻过大，通电时发热严重甚至出现接触不良断连的问题；压力过大则会加速环道与刷丝的磨损，大幅缩短滑环的使用寿命，同时也会增大转动力矩，给驱动端增加额外负载。

对于设备改造或者非标自动化设计的工程师来说，这类标准规格的微型滑环可以直接采购成品使用，建模时按照厂商提供的样本尺寸还原即可，不需要自行设计内部结构，只需要在整体设备布局时预留好安装空间与走线空间，考虑好滑环的固定方式与转子的连接方式，保证回转过程中滑环本身不会承受额外的径向力或者轴向力，避免轴承过早损坏。如果是有特殊安装尺寸或者通路参数需求的场景，也可以在这个基础结构上调整环道数量、载流能力、外形尺寸，修改草图参数即可快速衍生出不同规格的滑环模型，适配不同的项目需求，不需要从零开始建模，大幅提升设计效率。
