28mm规格NEMA8步进电机结构设计

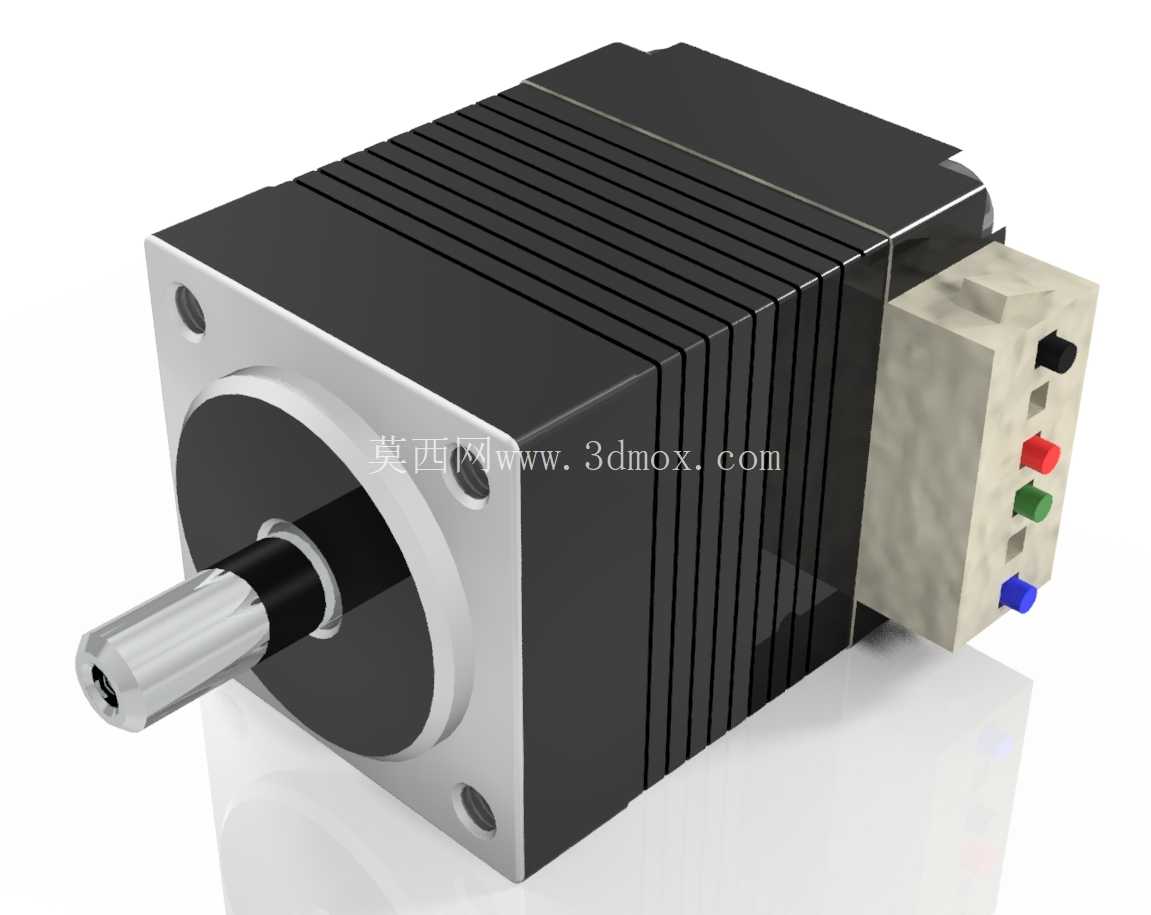

做小型自动化设备结构选型的时候，很多工程师都会在小尺寸动力单元上犯难——既要保证安装空间不超差，又要满足低速扭矩输出、步进精度的要求，NEMA8规格的步进电机刚好填补了20mm到35mm安装法兰区间的动力空白。这款28mm法兰尺寸的步进电机，从安装边界来看，法兰端的安装孔位完全遵循NEMA标准的孔距规范，输出轴的直径、伸出长度、轴端平面的加工公差都适配小型同步轮、微型联轴器的安装需求，不需要额外做轴套转接就能直接对接负载端，能大幅缩减小型设备的传动链长度。

从实际应用场景来看，这类小尺寸步进电机的使用场景非常集中，首先是桌面级3D打印机的挤出机构送料驱动，相比更大规格的42步进电机，它的自重更轻，装在运动的挤出架上不会增加X轴或者Z轴的运动负载，能有效降低运动惯性带来的打印层纹问题；其次是小型实验室自动化设备的微量进给机构，比如微型注射泵的推杆驱动、小型光谱仪的镜片位移调节，这类场景不需要大扭矩输出，但对步进角的精度、低速运行的平稳性要求很高，这款电机的机身叠厚经过优化，在保证足够保持扭矩的前提下，把机身长度控制在了极小的范围内，能塞进紧凑的设备腔体内部，不会和周边的光路、液路部件产生干涉。

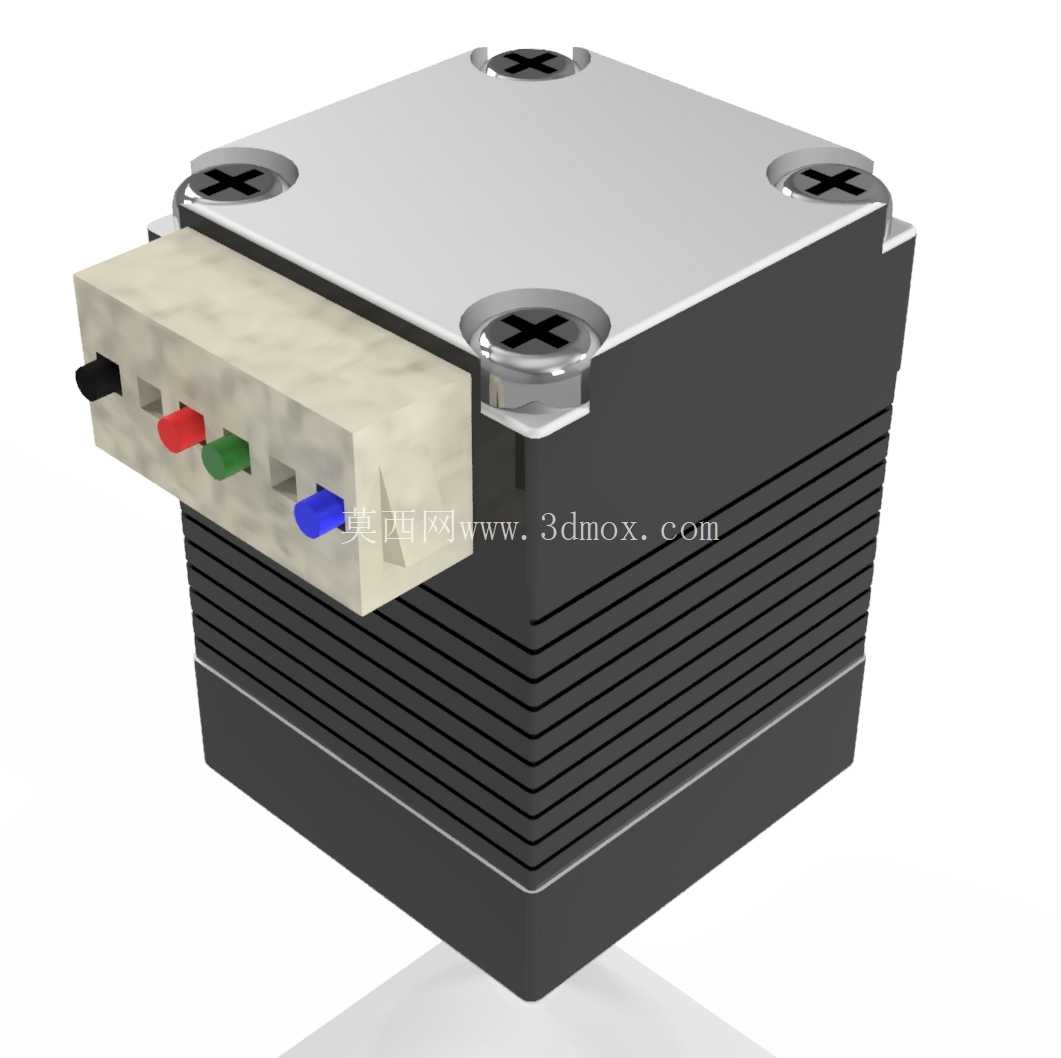

从设计思路上看，这款电机的定子绕组采用了集中式绕线方案，每相绕组的匝数经过匹配计算，在低压直流供电的场景下也能输出足够的保持扭矩，不会出现小电机常见的低速丢步问题；后端的接线端子采用了快插式的结构设计，端子座直接固定在电机后端盖上，不需要额外焊接引线，设备组装的时候直接把驱动线插在端子上就能完成接线，端子上的不同颜色标识对应不同的相序，能避免现场接线时的相序接反问题，减少设备调试的时间成本。电机外壳的散热筋采用了轴向排布的结构，沿着电机机身长度方向布置的凸起筋条，既增加了外壳的散热面积，又能提升机身的结构强度，在设备运输或者安装过程中，即使受到轻微的侧向挤压，也不会出现外壳变形蹭到定子的问题。

在安装边界的设计上，电机前端法兰的定位止口尺寸做了严格的公差控制，和设备安装板的定位孔配合时，能保证电机输出轴和负载轴的同轴度误差控制在允许范围内，避免因为同轴度偏差导致的联轴器磨损、轴承异响问题。输出轴采用了不锈钢材质，表面做了硬化处理，长期和联轴器、同步轮配合也不会出现轴面磨损的问题，轴端的内螺纹孔可以用来安装锁紧挡圈，防止高速往复运动时传动件从轴上滑脱。后端的编码器安装位预留了足够的空间，如果后续需要做闭环控制改造，不需要拆解电机主体，直接在后端加装磁电编码器就能组成闭环步进系统，适配对位置精度要求更高的应用场景。

很多工程师在选小步进电机的时候容易忽略共振区间的问题，这款电机的转子惯量经过匹配设计，和常见的小型负载惯量区间适配性很好，在常用的100-500rpm转速区间内不会出现明显的共振点，不需要额外加装减震垫就能平稳运行，能减少设备运行时的震动噪音。机身的所有棱角都做了倒角处理，在狭小空间内安装的时候不会刮伤操作人员的手，也不会刮破设备内部的线材绝缘层，降低设备组装和后期维护时的安全隐患。接线端子的引脚间距符合通用的接插件标准，市面上常规的2.54mm间距杜邦头就能直接适配，不需要定制特殊的接插件，能降低设备的物料采购成本和后期维护的配件替换难度。
