Nema11超薄扁平式步进电机结构设计

这款Nema11规格的超薄步进电机，核心定位是狭小安装空间下的精密角度传动场景，在桌面级3D打印机挤出机构、小型光学调焦平台、便携医疗采样设备、紧凑型自动化执行末端这类对轴向尺寸有严格限制的设备里，这类薄型步进电机的应用占比正在逐年提升。和常规同扭矩的Nema11步进电机相比，这款产品把整体轴向厚度压缩到了9.5mm，完全避开了传统圆柱型步进电机轴向尺寸过长的痛点，很多原本因为空间限制无法布置步进驱动的紧凑结构，都可以通过这款电机实现开环步进控制，不需要额外加装减速箱就能满足低速大扭矩的输出需求。

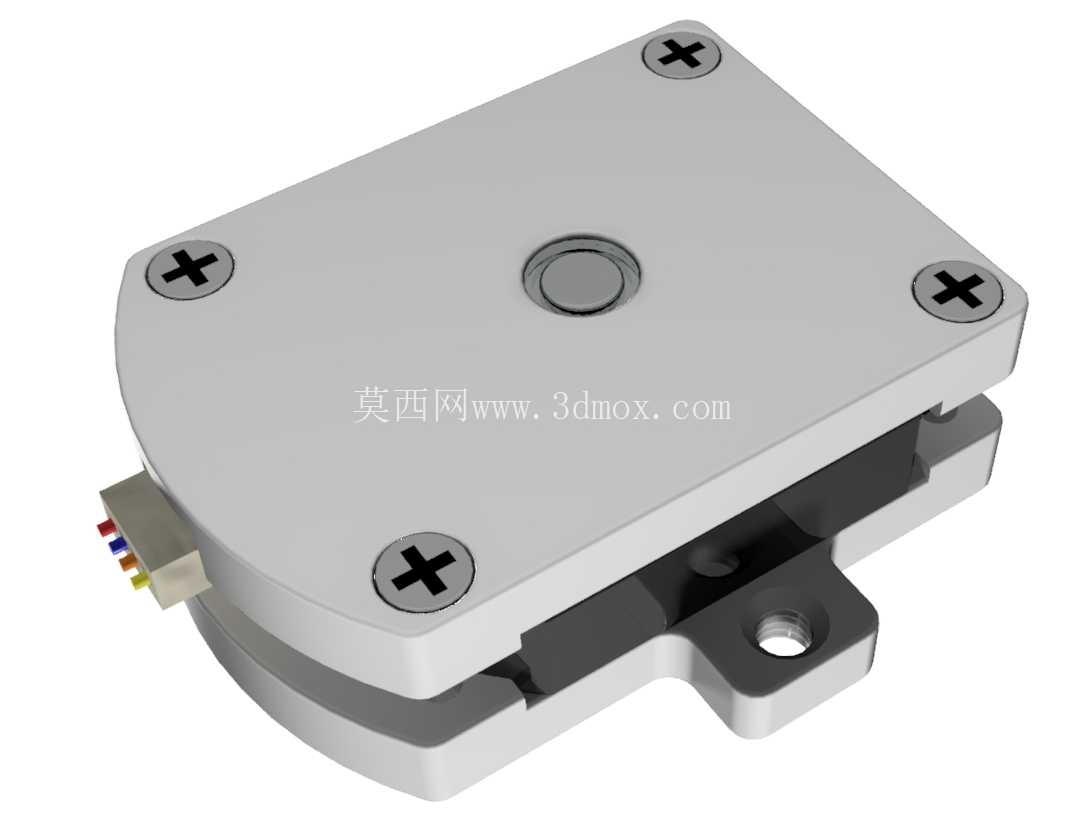

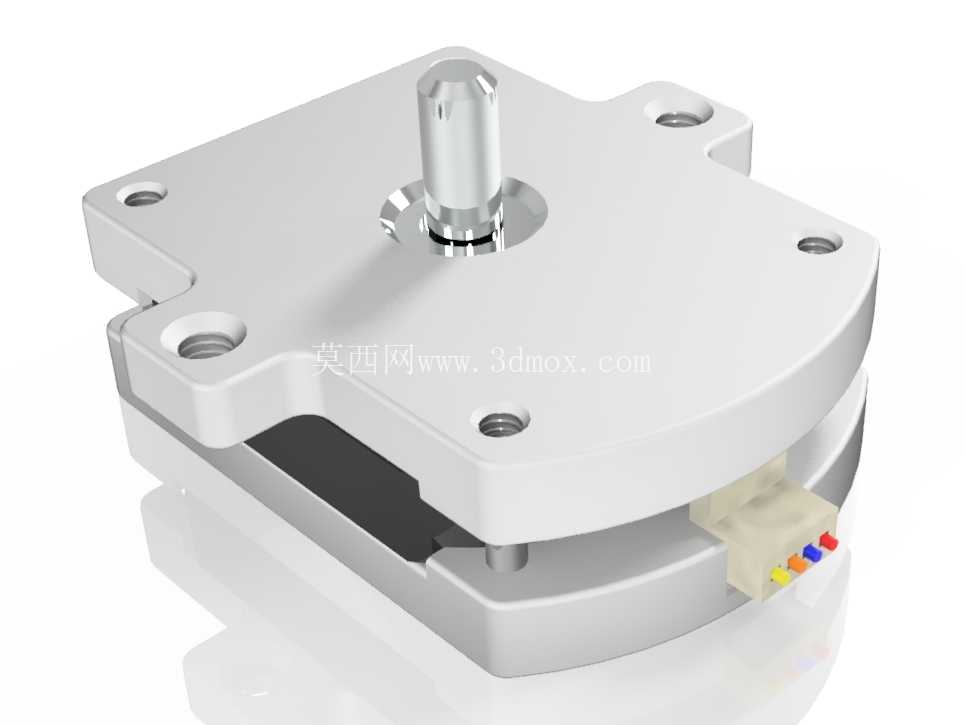

从结构设计逻辑来看，这款电机采用了切边方形安装法兰，其中一个边角做了圆弧过渡处理，四个安装孔位完全匹配标准Nema11的安装孔距，安装孔采用沉头设计，可以直接用M2或者M2.5的内六角螺丝从正面锁紧，不需要在安装板背面预留螺母空间，进一步压缩了整体安装后的轴向占用尺寸。输出轴采用单D型切边设计，轴径和伸出长度都匹配标准Nema11的输出轴规格，配套的同步轮、齿轮、联轴器这类标准传动件都可以直接通用，不需要单独定制转接零件，能大幅缩短结构设计阶段的选型适配周期。出线端采用了集成式的接插件设计，四个接线引脚直接集成在电机端盖侧面，引脚顺序匹配常规两相四线步进电机的接线定义，配套的插头可以直接插拔，不需要用户自行焊接引线，在批量装配的时候能有效减少接线工序的耗时，同时也能避免手工焊接带来的虚接、线序错误这类问题。

在实际选型应用的时候，首先要注意安装边界的预留：电机本体的方形法兰边长为28mm，切边圆弧处的最小外接尺寸和标准Nema11一致，安装板上的开孔只需要预留出轴的避让空间即可，不需要额外扩大开孔尺寸。轴向方向上，除了电机本身9.5mm的厚度之外，只需要预留0.5-1mm的接插件插拔空间，整体轴向占用可以控制在11mm以内，对于Z向空间紧张的设备来说，这个尺寸优势非常明显。扭矩特性方面，这款薄型步进电机在低速段的输出扭矩和同规格常规长度步进电机差距不大，因为采用了扁平化的磁路设计，定子和转子的耦合面积并没有因为厚度压缩而出现大幅衰减，在300rpm以下的转速区间运行时，振动和噪音表现甚至优于同规格常规电机，因为整体重心更贴近安装面，运行时的悬臂振动会被安装板有效吸收。

设计建模的时候，这款电机的细节还原度直接影响整体结构的干涉检查结果：端盖上的沉头孔深度、输出轴的D型切边位置、侧面接插件的引脚间距和外轮廓尺寸，都需要按照实际装配尺寸1:1还原，尤其是接插件部分，很多工程师建模的时候容易忽略接插件的外轮廓尺寸，导致装配的时候出现线束插头和周边结构件干涉的问题。另外电机本体底部的定位凸台尺寸也需要准确还原，安装板上对应的定位凹台可以和这个凸台配合，保证电机输出轴和安装面的垂直度，避免出现带轮偏摆、传动卡顿的问题。在做结构排布的时候，这款电机的出线方向可以根据安装需求旋转端盖调整，因为端盖和定子本体之间是通过螺丝锁紧的，松开四个端盖固定螺丝就可以旋转接插件的朝向，方便不同设备的走线布局，不需要额外预留弯折引线的空间。

从应用场景的适配性来看，除了常规的小型自动化设备之外，这款薄型步进电机也非常适合用在可穿戴式的康复设备、便携式检测仪器这类对重量有严格要求的产品上，扁平化的结构本身就比同扭矩常规电机重量更轻，安装之后不会因为重心过高带来设备晃动的问题。在做传动匹配的时候，因为输出轴的负载直接作用在靠近安装面的位置，轴承受力情况比常规长轴电机更好，径向负载的耐受能力更强，直接带动小模数齿轮或者同步带轮的时候，不需要额外加装支撑轴承就能保证长期运行的精度。
