阀块运动学仿真对比验证三维结构

在液压系统的阀组设计环节，很多工程师容易陷入“凭经验定结构、靠样机试错”的误区，尤其是集成式阀块的内部流道、阀芯配合、动作时序设计，一旦出现干涉或者响应滞后，往往要到装机测试阶段才能暴露问题，不仅拖慢项目进度，还会造成毛坯加工、密封件损耗等不必要的成本浪费。这套针对阀块做的运动学仿真验证结构，核心就是把传统线下测试的环节前置到三维设计阶段，通过虚拟环境下的动作模拟，提前排查结构设计里的隐性问题。

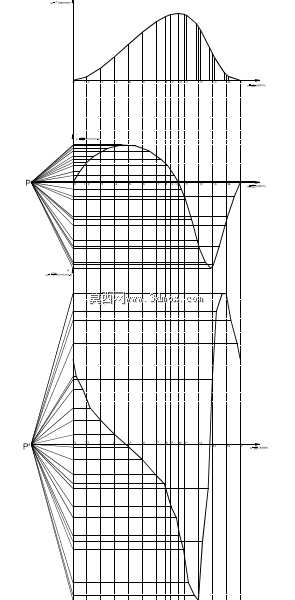

从实际应用场景来看，这类仿真验证结构覆盖了液压阀块从方案定型到量产前的全流程校核环节：在方案设计阶段，可以通过模拟阀芯在不同开度下的运动轨迹，确认阀块内部的沉孔深度、流道倒角是否会和阀芯台阶面产生运动干涉，尤其是带多位通断的换向阀块，阀芯的行程长度、复位弹簧的压缩量匹配，都能通过运动学仿真得到直观的位移、速度曲线，不用等加工出物理样机再反复调整参数。在样机优化阶段，还可以把仿真得到的运动参数和手工理论计算值做对标，就像这套结构里设置的INV仿真与手工计算结果对照模块，能直接定位理论计算时忽略的摩擦力、流道液动力对阀芯动作的影响，修正手工计算里的理想假设偏差，让最终的阀块动作响应更贴合实际工况。

设计思路上，这套结构没有追求过度复杂的模型细节，而是把建模重心放在和运动传递直接相关的配合面上：阀芯和阀孔的配合段严格按照公差带的中值做间隙配合模拟，避免因为建模时的零间隙设置导致仿真时出现运动卡滞的假阳性结果；阀块内部的流道转折处做了简化处理，只保留和阀芯动作触发相关的压力作用面，既不会因为模型过于冗杂拖慢仿真运算效率，又能保证运动参数的输出精度。安装边界方面，整个阀块的安装孔位、外接油口的坐标完全匹配常规液压站的集成阀组安装标准，底面的安装平面平面度模拟值控制在0.02mm以内，外接油口的螺纹深度、密封槽尺寸都和行业通用的管接头规格适配，仿真验证通过后的结构可以直接导出工程图投入生产，不需要再做额外的安装尺寸调整。

从功能特性来看，这套仿真结构支持多工况的动作序列模拟：可以模拟系统升压时阀芯的开启响应速度，也能模拟卸压状态下复位弹簧带动阀芯回位的全过程，甚至可以叠加不同油液粘度下的运动阻力参数，验证低温、高温等极端工况下阀块的动作可靠性。和单纯的手工计算相比，三维环境下的运动学仿真能直观呈现阀芯运动全行程的位置变化，比如手工计算时往往只会核算阀芯全开、全关两个位置的间隙，而仿真可以捕捉到运动过程中阀芯棱边和阀块内部流道相贯线的最小间隙，避免出现全开状态下通流面积被遮挡、导致系统压力损失超标的问题。很多一线结构工程师都有过类似的经历：阀块加工完成后装机测试，发现阀芯动作到某一位置时出现卡滞，拆检后才发现是内部流道的相贯线处残留的加工毛刺和阀芯产生了刮擦，而这类问题如果在设计阶段通过运动学仿真提前识别出最小间隙位置，就可以在工程图里标注对应的去毛刺要求，从设计端就规避后续的加工、装配问题。

另外，这套结构的仿真对照逻辑也很贴合工程实际，没有把仿真结果作为唯一的判定依据，而是保留了手工计算的结果对照模块，毕竟手工计算是基于经典力学公式推导的理论值，仿真是基于三维模型的虚拟运行值，两者的偏差如果在工程允许的5%范围内，就说明结构设计的合理性有双重保障，如果偏差超出范围，就可以反向排查是建模时的配合参数设置有误，还是手工计算时遗漏了某项阻力因素，这种双向验证的思路，比单纯依赖仿真或者单纯依赖理论计算的设计方式可靠性高很多，尤其适合用在高压、大流量的液压系统阀块设计中，能大幅降低后期的样机修改次数，缩短整个液压系统的研发周期。
