卧式刨床机构运动分析仿真模型

　　在金属切削加工的中小批量生产场景里，卧式刨床主要用于对中小型工件的平面、沟槽、成型面进行往复切削加工，尤其适配工装夹具、非标零部件的小批量试制加工环节，这类设备的主运动为滑枕带动刨刀的直线往复运动，进给运动则由工作台配合刀架完成间歇位移，整套机构的运动平稳性直接决定加工面的粗糙度与尺寸精度。本次构建的模型围绕刨床主传动机构展开，完整复现了导杆摆动、滑枕往复的运动链路，同时整合了飞轮惯量匹配、凸轮轮廓驱动的相关设计逻辑，可直接用于机构运动学仿真、动力学载荷校核的前置验证环节。

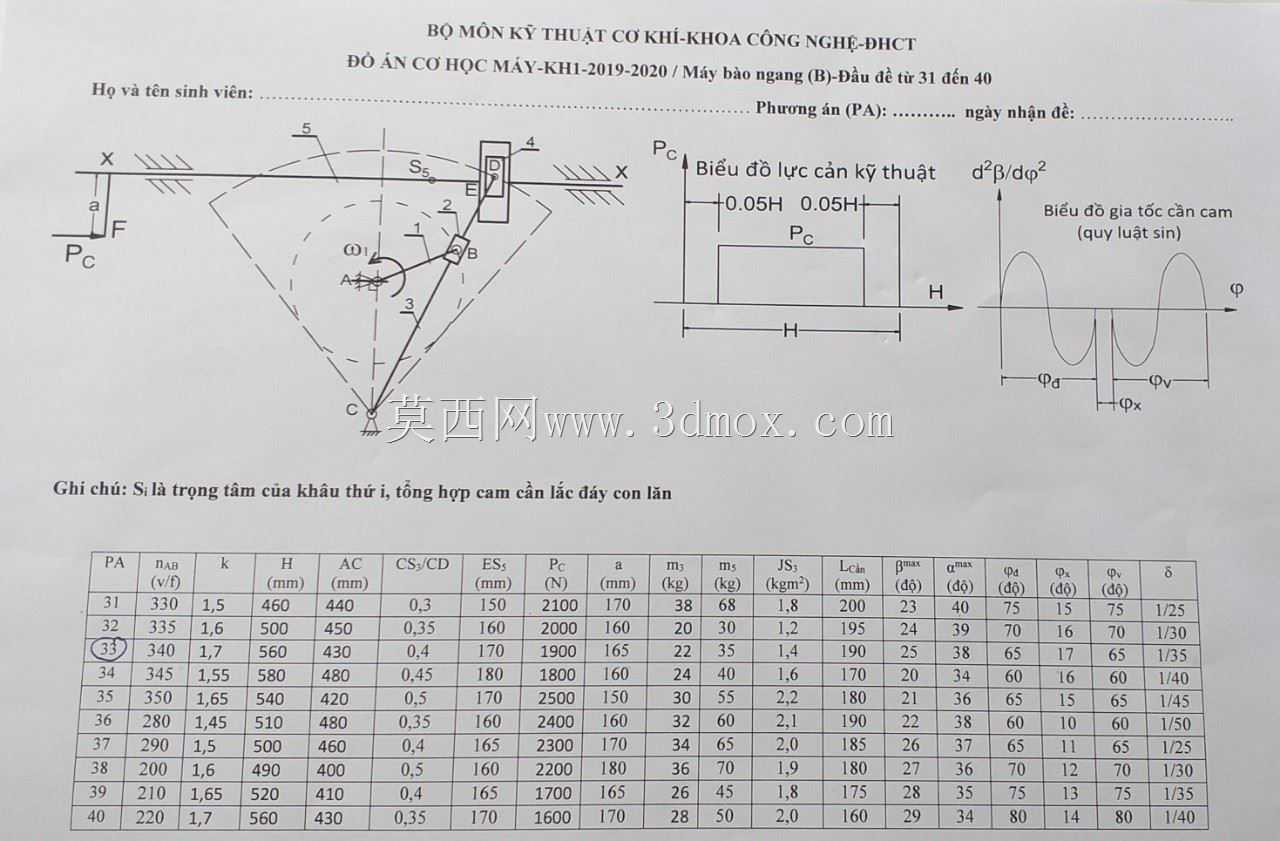

　　从设计思路层面来看，整套传动机构采用曲柄摆动导杆作为核心传动形式，这种结构的天然优势在于滑枕工作行程时曲柄转角大、运行速度平稳，回程时曲柄转角小、具备急回特性，能在保证切削过程刀具受力均匀的前提下，缩短空行程耗时，提升加工效率。模型搭建过程中，首先明确了曲柄回转中心、导杆摆动支点、滑枕导轨面三者的空间位置约束，确保各运动副的自由度约束符合实际装配关系：曲柄与机架间为转动副，曲柄滑块与导杆间为移动副，导杆与机架支点为转动副，导杆端部滑块与滑枕为移动副，滑枕与床身导轨为水平方向移动副，每一处运动副的间隙预留都参考了普通精度级金属切削设备的装配公差要求，避免仿真过程出现运动卡滞或过约束报错。在动力学特性匹配上，模型整合了飞轮设计的相关参数逻辑，因为刨床切削过程中负载存在明显的周期性波动，工作行程切削抗力大，回程几乎无负载，通过在曲柄轴端配置匹配转动惯量的飞轮，可利用飞轮的储能作用降低电机输出的扭矩波动，减少主轴转速的不均匀度，模型里完整呈现了飞轮惯量计算对应的载荷波动曲线、速度不均匀系数取值对应的飞轮尺寸边界，可直接用于验证飞轮配置对整机运转平稳性的改善效果。

　　同时模型包含的凸轮机构部分，主要用于控制刀架的自动抬刀动作，刨床回程时若刀具不离开工件表面，会划伤已加工表面并加剧刀具磨损，通过凸轮轮廓驱动抬刀机构，可精准匹配滑枕的运动相位，在回程起始阶段完成抬刀，工作行程起始阶段完成落刀，凸轮轮廓的压力角取值控制在许用范围内，避免机构出现自锁问题。从安装边界与外形尺寸来看，整套主传动机构的横向安装尺寸适配中小型卧式刨床的床身内部腔体空间，导杆的摆动角度范围对应滑枕的最大行程长度，可根据不同的加工行程需求调整曲柄的偏心距，实现滑枕行程的无级调节，各传动轴的支撑跨距参考了轴类零件的刚度设计要求，避免高速回转时出现挠曲变形，导轨面的宽度尺寸匹配滑枕的导向长度，保证滑枕往复运动时的直线度精度，不会出现侧倾卡滞。

　　在实际工程应用中，这套模型可用于新设备研发阶段的机构原理验证，通过运动仿真可直接输出滑枕的位移、速度、加速度曲线，核对急回特性是否满足设计要求，也可输出各运动副处的支反力变化曲线，为后续的轴类零件强度校核、轴承选型提供载荷依据；同时也可用于职业院校、高校机械原理课程的教学演示，帮助学习者直观理解摆动导杆机构的运动特性、飞轮调速的基本原理、凸轮机构的动作匹配逻辑，相比纯二维图纸的静态展示，三维仿真模型可动态呈现整个运动循环的全过程，更易理解各构件间的运动传递关系。模型中各构件的尺寸链都经过闭环校核，装配时不会出现干涉问题，所有运动副的运动范围都设置了合理的限位，模拟实际设备的硬限位保护逻辑，避免仿真过程中出现构件脱离约束的异常情况。
