基于Inventor的阀块配套梁受力计算三维结构

在工业流体控制管路系统的阀组集成设计环节，阀块作为液压、气动控制回路的核心集成载体，其安装配套的承载梁结构直接决定了整套阀组运行的稳定性与长期可靠性，不少现场阀组泄漏、阀件偏移故障，追根溯源都和配套承载梁的受力设计不合理、变形量超标有直接关联。这套梁计算相关的三维结构，核心服务于阀块安装场景下的承载梁设计校核工作，覆盖从受力边界提取、载荷工况模拟到结构参数优化的全流程设计验证环节。

从实际应用场景来看，这类承载梁多应用在重型液压阀站、工艺管廊阀组集成段、大型设备配套控制阀组的安装支撑场景中，需要同时承受阀块自身重量、管路流致振动载荷、检修过程中的临时附加载荷，部分高压工况下还要承受管路压力波动带来的冲击载荷，设计过程中如果仅靠经验估算梁的截面参数，很容易出现两种极端问题：要么梁的刚度不足，运行过程中挠度超过阀件安装允许的偏差范围，导致阀块结合面密封失效、内置油路阀芯卡滞；要么过度保守设计，梁的截面尺寸过大，造成材料浪费、安装空间挤占，还会额外增加阀组整体的安装载荷。

这套三维结构的设计思路完全贴合工程实际的校核逻辑，没有采用脱离现场的理想化假设，而是先锚定阀块的安装边界：首先匹配阀块的安装孔位分布，确定梁上的载荷作用点位置，将阀块的重量按照安装点的支撑反力进行等效拆分，同时叠加管路接口位置的附加弯矩，把现场可能出现的偏载、动载系数纳入载荷输入条件，避免纯理论计算和现场实际受力脱节。在结构建模过程中，梁的截面参数、支撑跨距、连接位置的约束形式都按照实际安装工况设置，比如两端的固定约束并非完全刚性锁死，而是预留了实际安装中螺栓连接的微量变形余量，和现场安装的受力状态保持一致。

从外形尺寸与安装边界来看，这套梁结构的截面选型、长度参数完全适配对应规格阀块的安装尺寸，梁上的安装孔位和阀块底部的安装螺孔一一对应，孔位公差按照机械安装的配合要求设置，避免出现建模完成后现场安装孔位错位的问题。梁的两端支撑位置的尺寸设计，充分考虑了和现场安装基座、支架的适配性，不会出现梁安装后和周边管路、其他阀件产生空间干涉的问题，梁的底部预留了足够的管路走线、接头安装空间，满足现场装配和后期检修的操作空间要求。

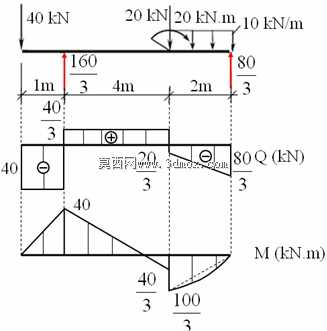

在功能特性层面，这套三维结构可以直接用于梁的受力变形模拟、应力集中位置排查，通过建模过程中的参数调整，可以快速验证不同截面规格、不同支撑跨距下梁的受力表现，比如当梁的最大应力位置出现在阀块安装孔附近时，可以针对性地在对应位置设置加强筋，或者调整局部截面厚度，在控制整体重量的前提下提升结构刚度；如果模拟得出的挠度远小于允许值，也可以适当优化截面尺寸，减少不必要的材料消耗。和传统的手工计算相比，基于三维模型的梁计算可以直观呈现应力分布、变形趋势，能发现手工计算中容易忽略的局部应力集中问题，比如安装孔边缘的应力突变、变截面位置的应力集中，这些位置往往是长期运行过程中结构失效的起始点，在三维建模阶段就可以通过圆角过渡、局部加厚的方式进行优化，从设计源头规避后期运行的结构风险。

不少现场的阀组安装设计中，设计人员往往把注意力集中在阀块本身的油路设计、阀件选型上，忽略了配套承载梁的受力校核，导致设备投运后短时间内就出现梁变形、阀组偏移的问题，后期整改不仅要停产作业，还可能造成密封件损坏、液压油泄漏等次生问题。这套围绕阀块应用场景的梁计算三维结构，把承载结构的设计校核和阀块本身的设计放在同等重要的位置，从安装支撑的基础层面保障阀组的长期稳定运行，建模过程中所有的参数设置都来自工程现场的实际工况，没有脱离实际的理想化设定，计算得出的结构参数可以直接用于生产加工，不需要再进行二次校核调整，能有效提升阀组集成设计的效率，减少现场安装调试阶段的问题整改工作量。
