Catia构建的高精度人类手部三维数字模型

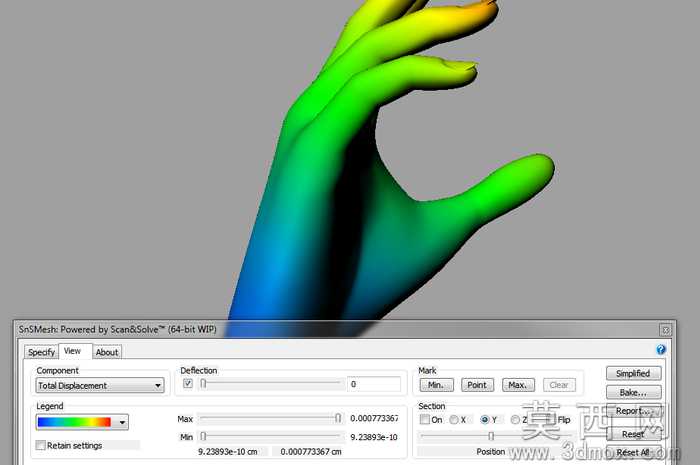

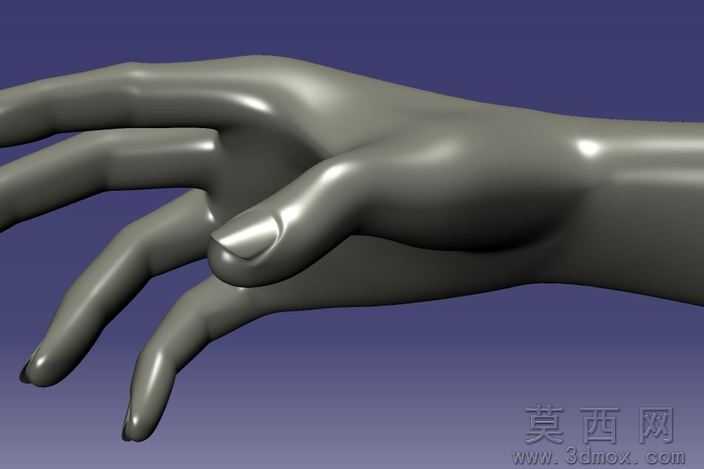

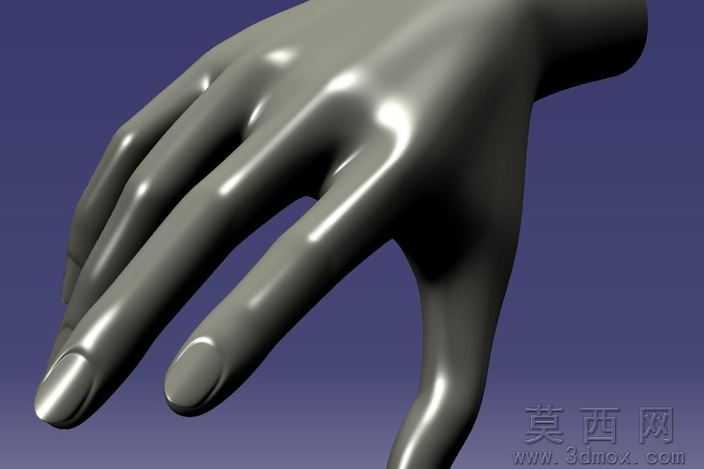

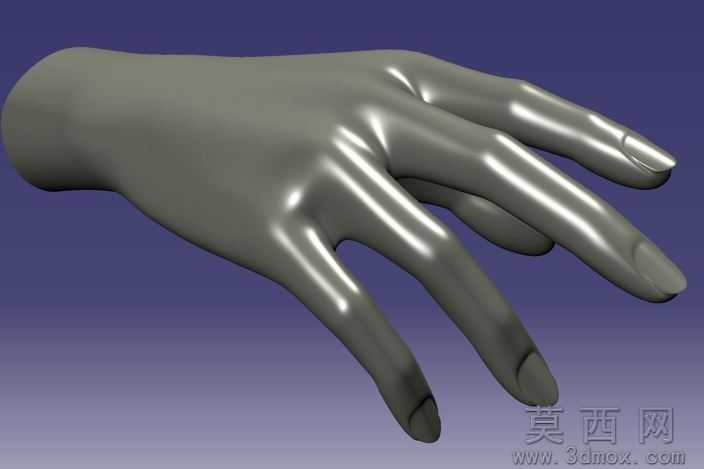

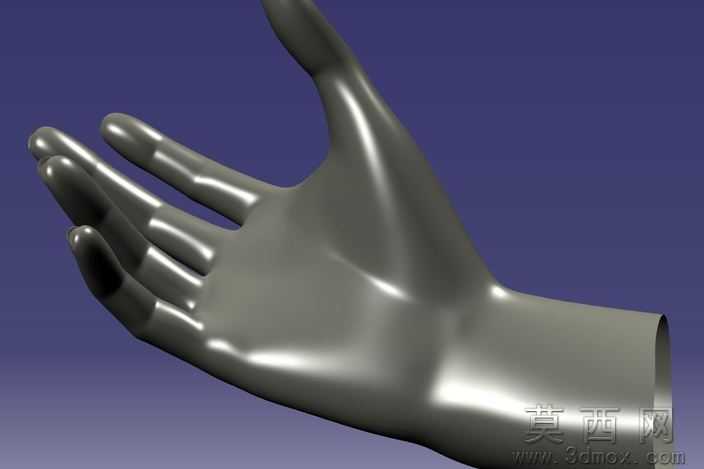

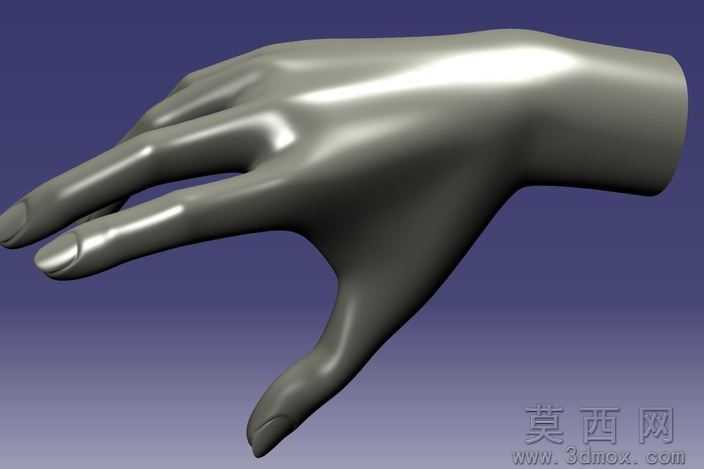

本模型以真实人类手部为原型开展全流程三维建模，首先通过采集成年男性手部的体表轮廓数据，确定手掌长宽、指节长度比例、指腹弧度、指甲形态等核心基准参数，在Catia软件中先搭建手部整体骨架基准线，从腕部截面开始逐段绘制手掌、五根手指的轮廓草图，通过多截面曲面、扫掠、桥接等曲面建模命令，逐步构建出手部的连续外表面，重点打磨指关节处的自然凸起、指缝的过渡曲面、指甲与指腹的衔接结构，反复调整曲面曲率确保整体形态符合真实人体手部的生理特征，无生硬棱角或比例失真问题。参数设计阶段严格遵循人体工学比例，将手掌厚度、每节指骨的长度差、手指自然伸展的张开角度都按照真实人体测量值设定，腕部预留了可衔接手臂模型的平整截面，指甲部分单独做了厚度与弧度参数化设计，可根据需求调整指甲长度、形态，所有曲面都经过连续性检查，确保G2连续无破面，模型总大小控制在合理区间，无冗余几何元素。渲染材质方面采用哑光类皮肤质感的材质设置，调整材质的反光度、粗糙度参数模拟真实皮肤的半哑光视觉效果，渲染背景选用渐变紫蓝色调突出模型轮廓，光线采用三点布光方案，主光从侧上方照射凸显手部曲面起伏，辅光补全暗部细节避免死黑，轮廓光勾勒手部边缘提升立体感，最终渲染图清晰展现手部的每一处曲面细节，包括指节的褶皱区域、指甲的光泽过渡都得到真实还原。结构原理上完全复刻人类手部的外部解剖结构，手掌部分的肌肉隆起、手指自然弯曲的生理弧度都符合人体运动学特征，虽然本模型为外观曲面模型未构建内部骨骼结构，但外部形态完全匹配手部放松状态下的自然姿态，可作为后续添加骨骼绑定、动作驱动的基础模型，腕部的截面设计可兼容各类上肢模型的拼接需求。软件兼容方面，模型源文件为Catia格式，同时导出通用STL格式文件，可兼容SolidWorks、UG、Pro/E、Rhino等主流三维设计软件，也可直接导入3D打印切片软件用于实体打印，STL文件经过网格修复，无错面、非流形几何等问题，可直接用于后续编辑或加工场景。研发教学应用层面，该模型可用于工业设计领域的手部握持产品人机工程验证，比如鼠标、手柄、工具把手等产品的设计阶段，导入该模型模拟握持状态验证产品尺寸合理性；也可用于医学教学领域的人体解剖科普展示，作为手部外观结构的演示教具；还可用于动画、游戏领域的角色手部模型基础素材，或是3D打印制作手部摆件、假肢原型参考，同时也适合Catia曲面建模的教学案例，帮助学习者掌握复杂人体曲面的建模思路与技巧。
