三轴数控铣削加工设备结构设计方案

在常规金属切削加工场景中，三轴数控铣削是覆盖绝大多数平面类、型腔类零件加工需求的核心工艺方案，这套结构完整还原了立式三轴铣床的核心加工逻辑，从主轴布局到工件装夹基准的设计，都完全贴合车间实际加工的操作逻辑。不同于多轴联动机床的复杂结构，三轴铣削的运动逻辑清晰，主轴沿Z轴做垂直进给运动，工作台承载工件完成X、Y两个方向的平面进给，三个轴的运动相互独立又精准配合，能够完成平面铣削、型腔开粗、轮廓精修、钻孔攻丝等多种常规机加工工序，是中小型机械加工车间、模具制造车间配置率最高的机加工设备。

从设计思路上看，这套结构优先保证了加工过程的刚性表现，主轴部分采用加粗的柱状主体设计，刀具装夹端的同轴度公差控制在微米级，避免高速铣削过程中出现刀具振颤，影响工件表面加工质量。工件装夹平台采用整体式方块基座设计，基座底面为完整的安装基准面，能够直接固定在机床工作滑台上，不需要额外加装过渡连接板，减少了安装环节的累积误差。平台上的加工区域预留了充足的走刀空间，刀具从主轴伸出后，能够覆盖整个工件装夹区域的加工范围，不会出现行程死角。

实际应用中，这类三轴铣削结构能够适配多种材质的加工需求，从普通碳素结构钢、铝合金等常用金属材料，到亚克力、电木等非金属材料，只要匹配对应的铣削刀具、设置合理的切削参数，都能完成稳定加工。在模具制造领域，这类结构常用来完成模具型腔的开粗与半精加工，配合刀路规划软件的残留加工策略，能够快速去除大部分毛坯余量，为后续的精修工序预留均匀的加工余量；在通用机械零件加工场景中，它可以完成法兰盘的平面铣削、安装孔钻削、零件侧边轮廓铣削等工序，加工精度能够满足IT7级的公差要求，完全覆盖常规机械零件的精度需求。

从安装边界来看，这套结构的主轴中心到工作台面的最大距离预留了足够的工件装夹空间，既可以装夹平口钳等通用工装来固定小型零件，也可以直接通过压板螺栓固定尺寸较大的毛坯工件，工作台X、Y方向的行程设计匹配常规加工件的尺寸范围，不需要频繁调整工件装夹位置就能完成整个面的加工。主轴的刀具装夹接口采用通用标准规格，能够适配市面上绝大多数的标准铣刀、钻头、镗刀等切削刀具，换刀操作简单，不需要特殊的定制配件，降低了设备的使用维护成本。

结构细节上，主轴的进给导轨采用垂直布置方式，配合配重结构平衡主轴自身重量，保证Z轴进给过程中运动平稳，不会出现下坠或者爬行的问题。工作台的两个水平进给轴都设计了防尘防护结构，能够阻挡铣削过程中产生的金属切屑、切削液进入导轨内部，延长导轨和传动部件的使用寿命。加工区域的排屑空间设计合理，切屑能够顺着工作台的斜面汇集到排屑口，不会堆积在加工区域影响刀具运动，日常清理维护十分方便。

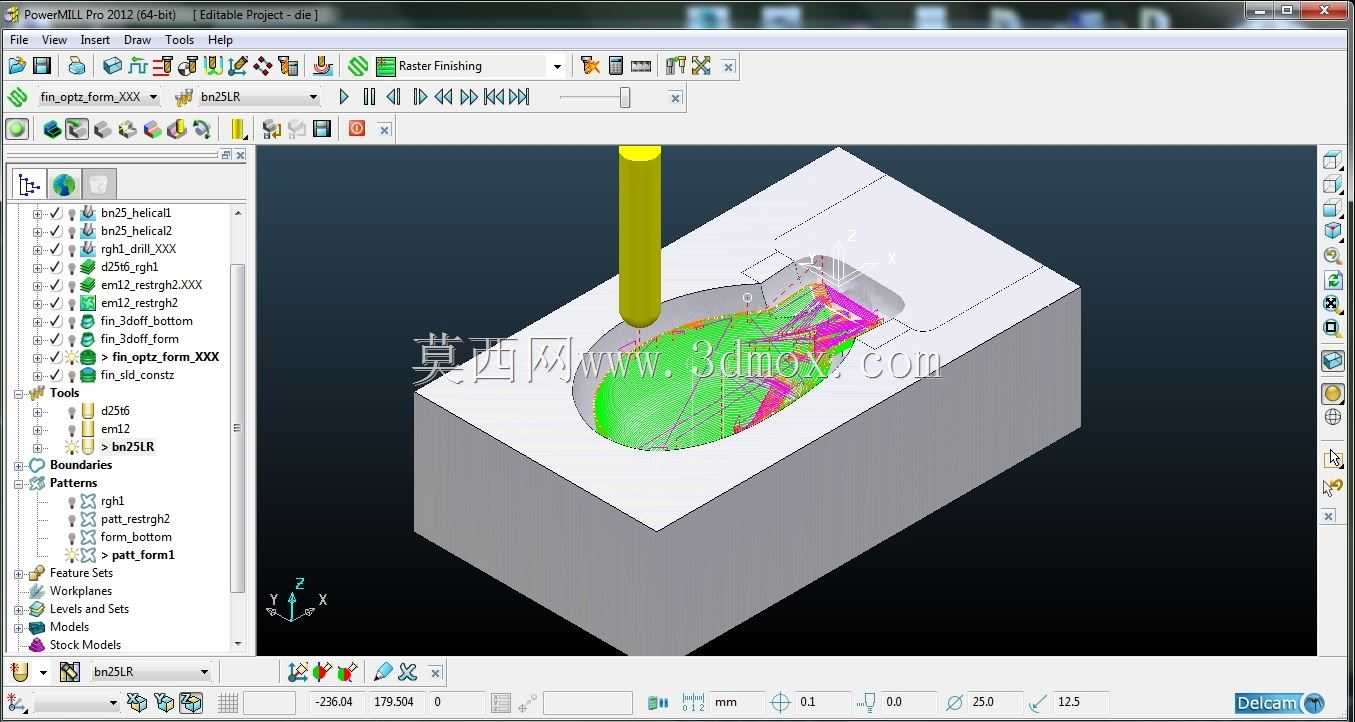

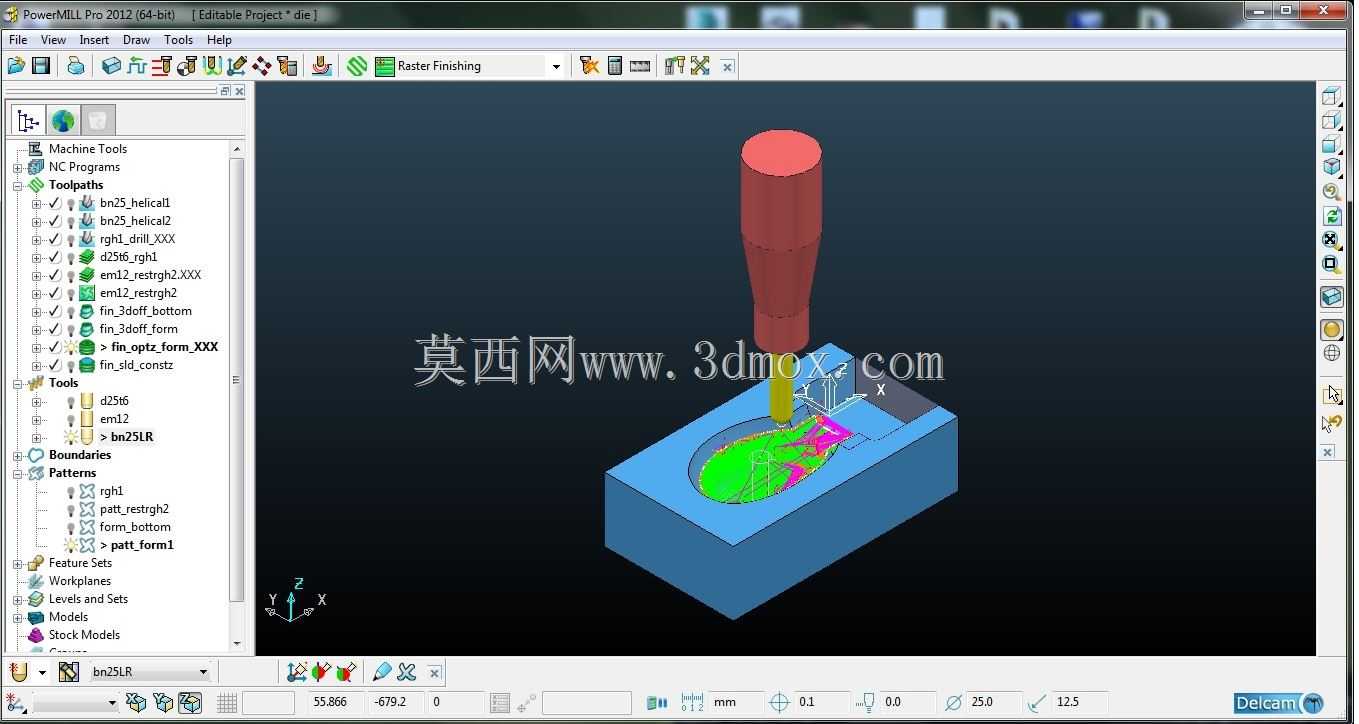

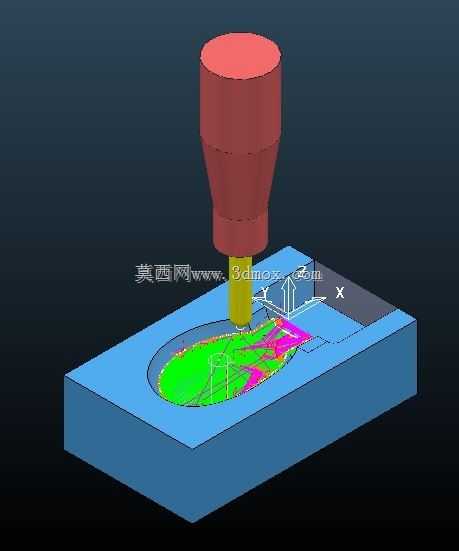

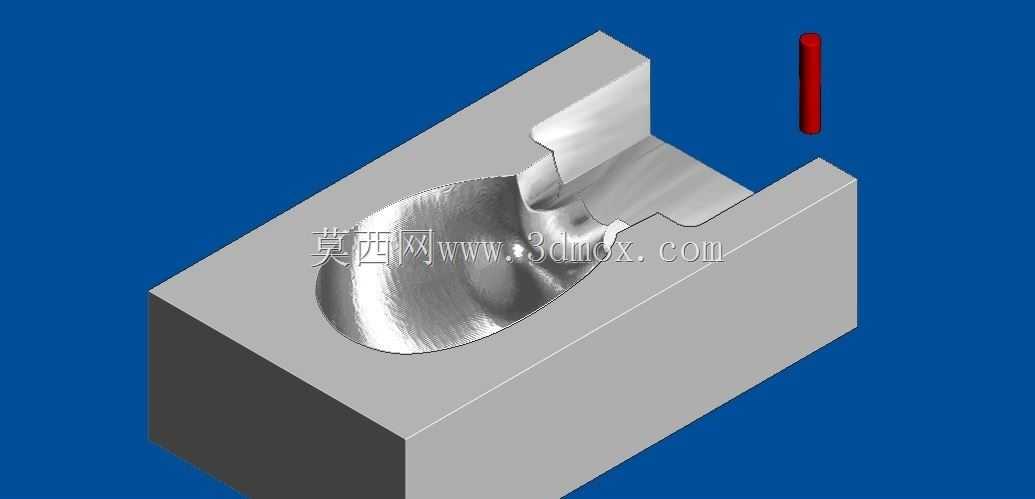

不同于复杂的五轴加工设备，三轴铣削的结构故障率更低，操作门槛也更友好，普通机加工操作人员经过简单培训就能完成设备操作与简单的程序调试，对于批量不大、加工特征集中在顶面与侧面的零件来说，这类设备的加工效率、加工成本都有着明显的优势。这套三维结构完整还原了设备的核心运动部件与装夹结构，能够用于设备结构教学、加工工艺模拟、刀路仿真验证等场景，帮助设计人员提前预判加工过程中可能出现的干涉问题，优化走刀路径，减少实际加工中的试切环节，降低材料浪费与调试时间成本。
