龙门式五轴铣削加工设备结构

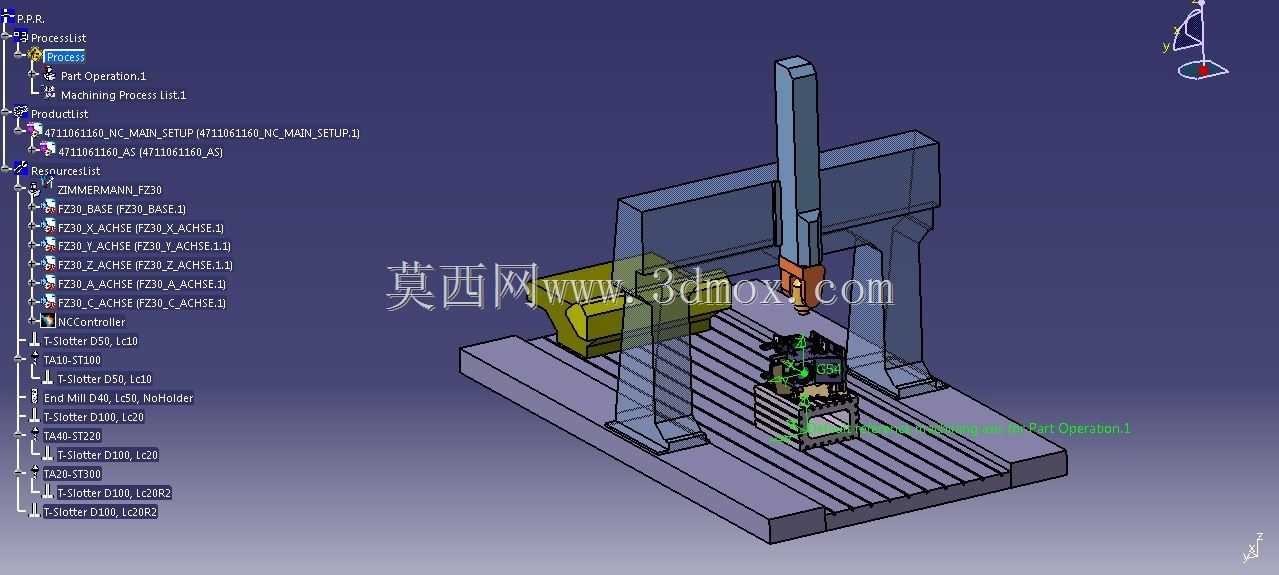

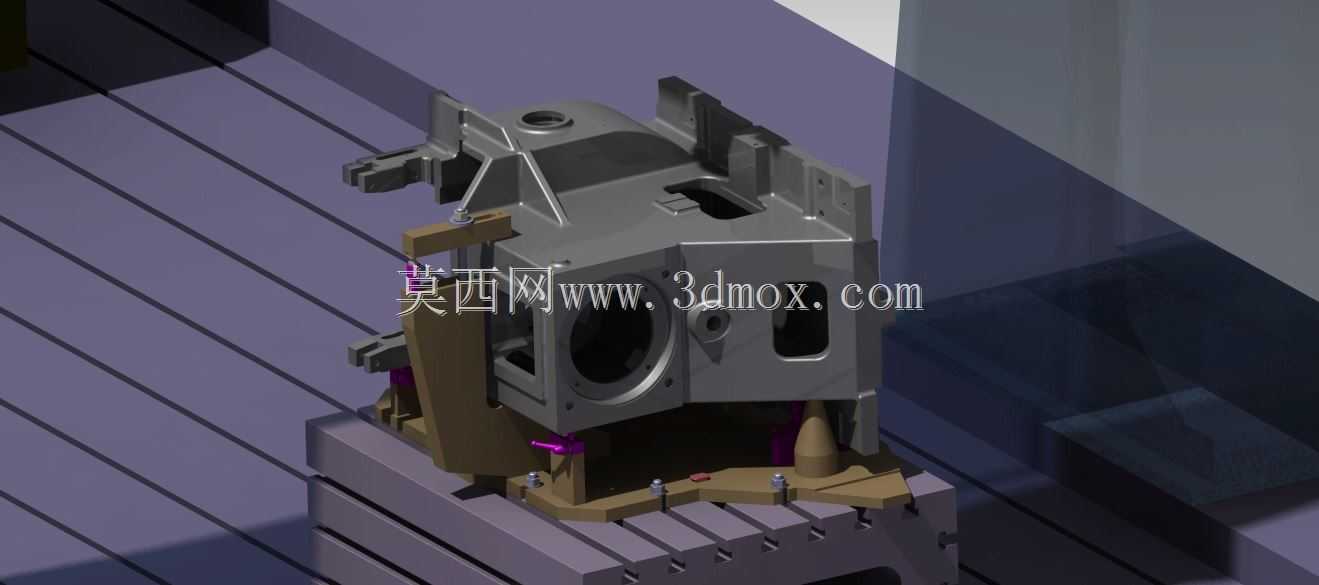

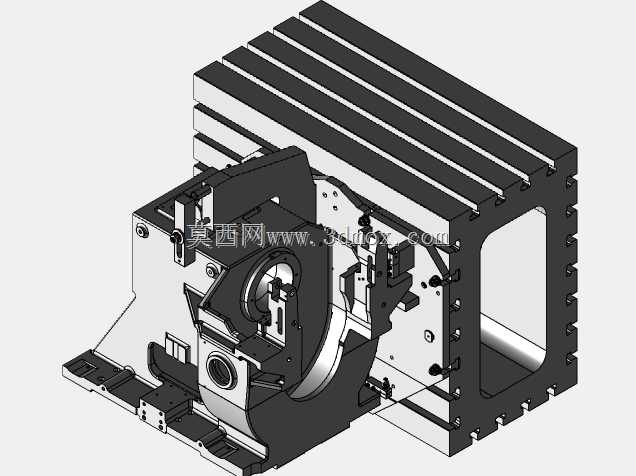

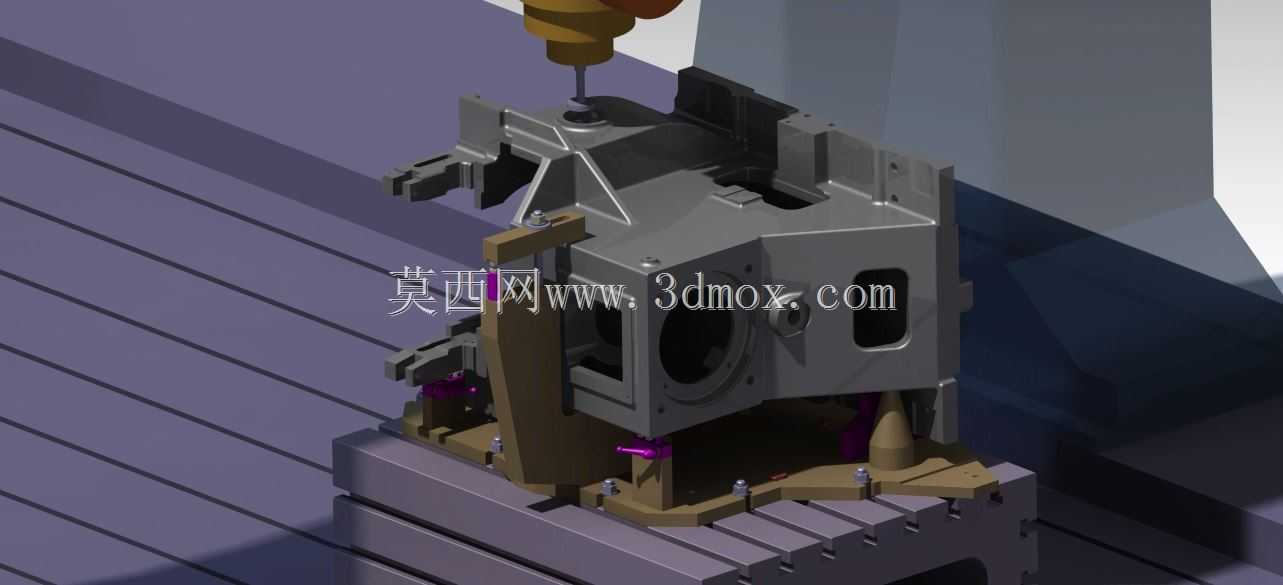

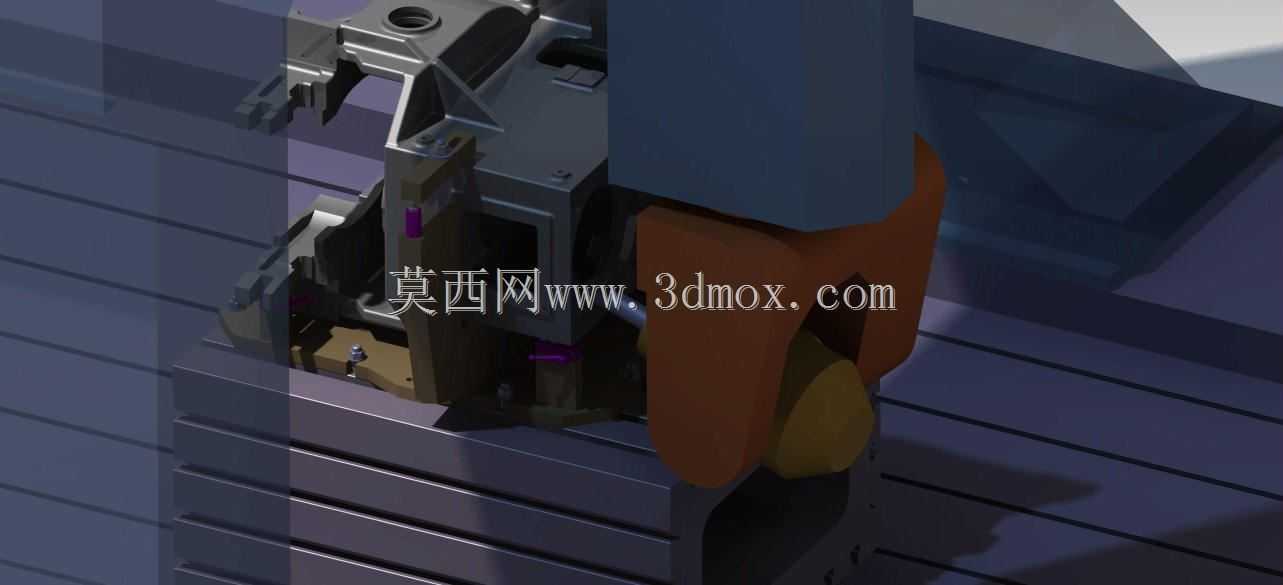

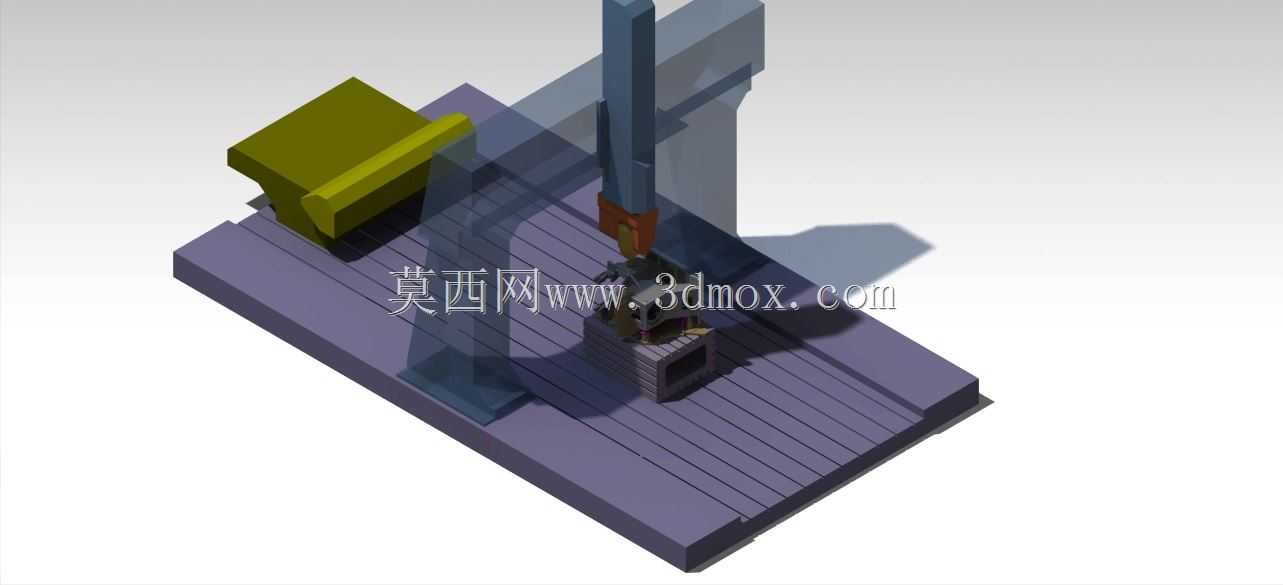

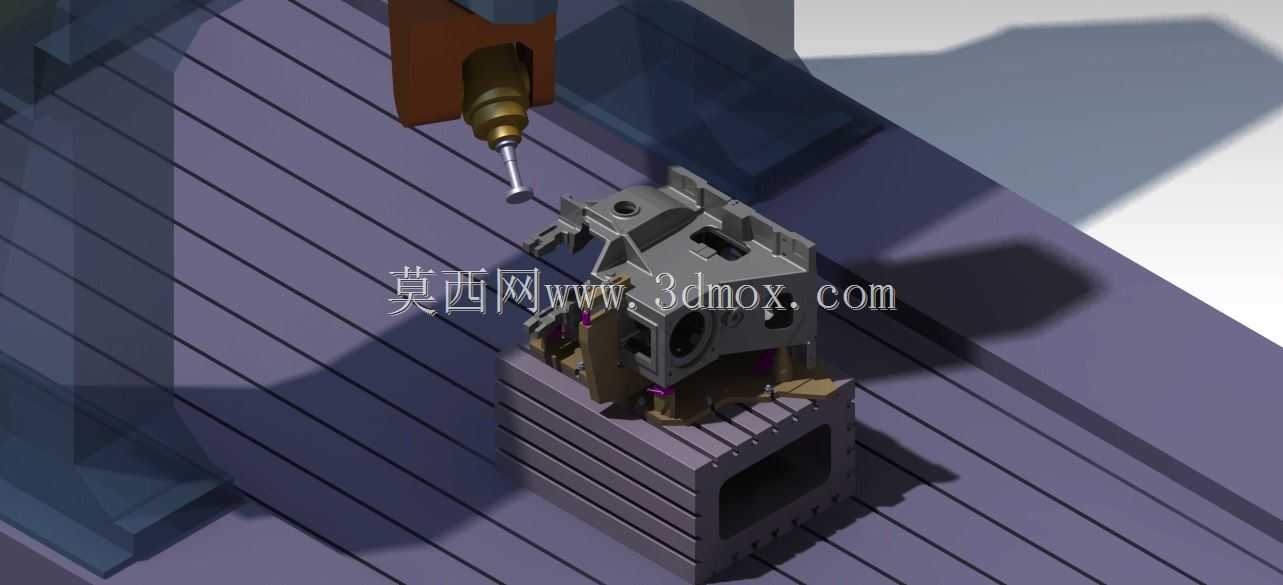

这套五轴铣削机构的结构设计，核心围绕大型复杂曲面零件的高精度加工场景展开，常见于航空航天结构件、大型模具型腔、精密工程机械零部件的铣削加工作业环节，区别于传统三轴加工设备，其可通过多轴联动实现一次装夹完成多面、复杂曲面的连续切削，减少多次装夹带来的定位误差，提升加工精度与工序效率。从结构布局来看，采用固定龙门式床身设计，床身底座采用带T型槽的铸铁平台结构，这类平台的平面度、刚性经过强化设计，可承载大重量工件的装夹需求，安装时需要提前预留地基找平空间，底座的水平调整边界需要结合车间地面承重参数核算，避免长期重载运行出现床身形变。横梁部分采用高刚性截面设计，搭载可沿横梁横向移动的滑枕结构，滑枕前端集成双轴摆动铣头，可实现A/C轴的联动摆动，配合X/Y/Z三个直线轴的进给运动，覆盖工件上方全加工范围，滑枕的行程设计需要匹配常见加工工件的高度区间，避免出现加工行程不足的问题。侧边配套的工件承载台采用可移动结构设计，可沿床身纵向导轨进给，配合主轴端的运动实现多方向进给，导轨部分采用重载线性导轨搭配滚珠丝杠传动，保证进给过程的平稳性，避免切削过程中出现振动导致的加工表面振纹。设计过程中重点考量了切削刚性的匹配，主轴部分采用高刚性电主轴结构，可适配不同规格的铣削刀具，满足粗加工大余量去除、精加工高精度成型的不同工艺需求，主轴的冷却、排屑结构在布局时预留了足够的安装空间，避免运动过程中出现管线干涉。整体结构的运动边界经过反复校核，各轴的硬限位、软限位位置结合机械结构的极限行程设置，防止超程运行导致的机械碰撞，同时在滑枕、摆动头的管线排布上采用拖链内置设计，避免切削液、金属切屑对管线造成磨损。这类设备在实际车间部署时，需要在周边预留足够的操作、维护空间，尤其是刀具更换、工件吊装的作业半径，需要和车间的起重设备作业范围匹配，床身的安装水平度需要控制在标准公差范围内，才能保证长期运行的加工精度保持性。
