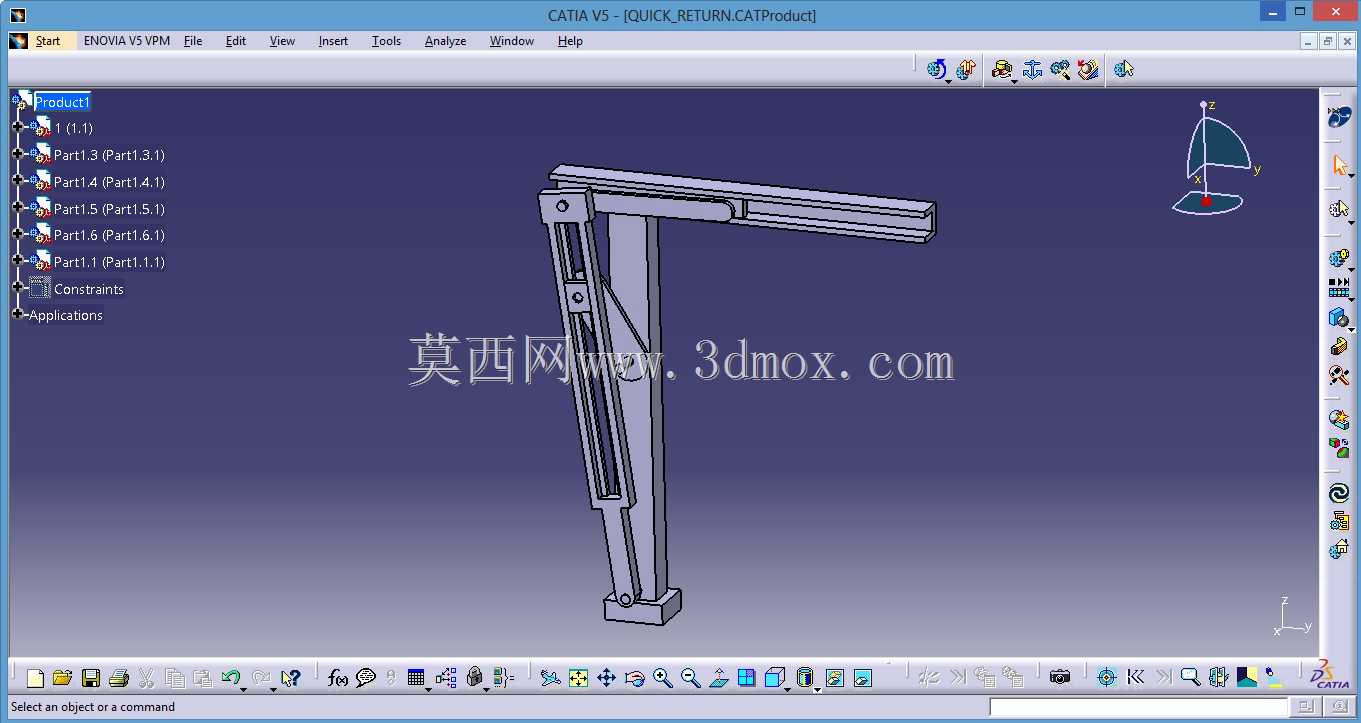

刨床用曲柄摇杆式快速回程执行机构

这套快速回程机构是刨床类切削设备的核心执行单元，主要适配中小型牛头刨床的主切削运动传动链路，在金属切削加工场景中承担将旋转动力转化为滑枕往复直线运动的核心功能，是机械原理课程中连杆机构应用的典型落地结构。从实际加工工况来看，刨床的切削行程需要带动滑枕上的刨刀以稳定低速完成金属平面的切削作业，保证切削过程平稳无冲击，避免刀具崩损或加工面出现振纹；而回程过程不参与切削，需要以更快的速度完成空行程复位，以此压缩非加工时间占比，提升整体设备的加工效率，这套机构正是针对这一工况需求设计的连杆传动结构。

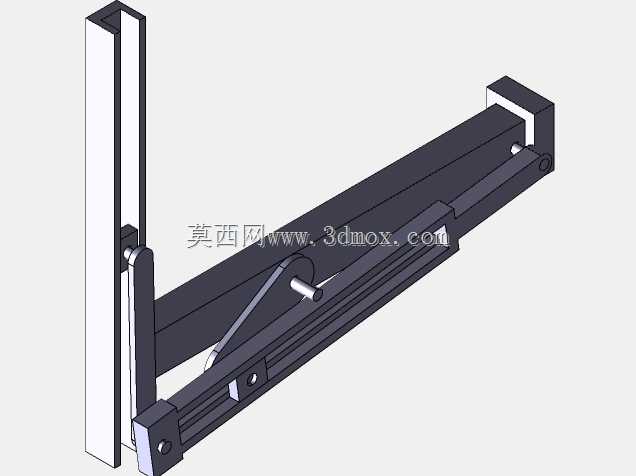

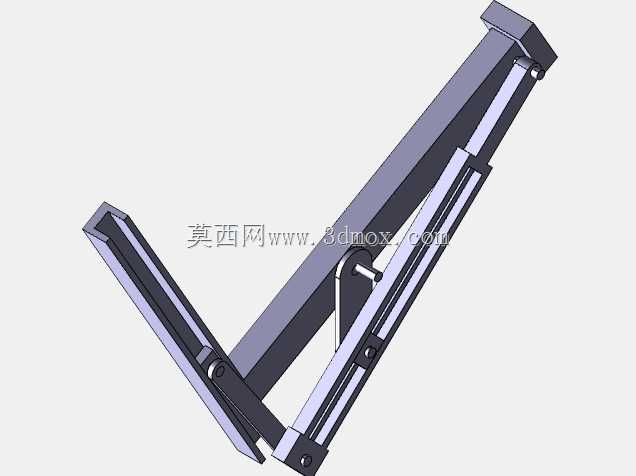

从功能特性来看，该机构通过曲柄摇杆的运动转换逻辑，实现了工作行程与回程的速差匹配：当曲柄做匀速圆周运动时，带动摇杆在固定摆角范围内做往复摆动，摇杆上端通过滑枕连接结构将摆动转化为水平方向的直线往复运动，通过曲柄与摇杆铰接点的运动轨迹设计，让曲柄在对应切削行程的转角区间内运动时，摇杆摆动角速度更低，带动滑枕以稳定低速完成进给切削；当曲柄转动到对应回程的转角区间时，摇杆摆动角速度显著提升，带动滑枕快速退回初始位置，无需额外增加变速控制元件，仅通过纯机械连杆结构就实现了快慢行程的自动切换，传动可靠性高，维护成本低，适合车间多尘、有切削液飞溅的恶劣加工环境。

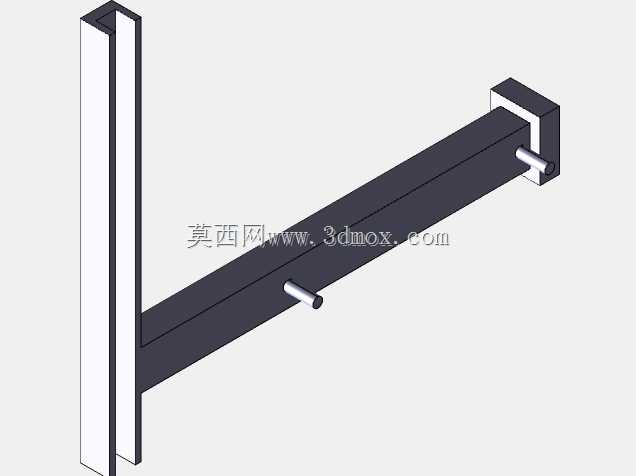

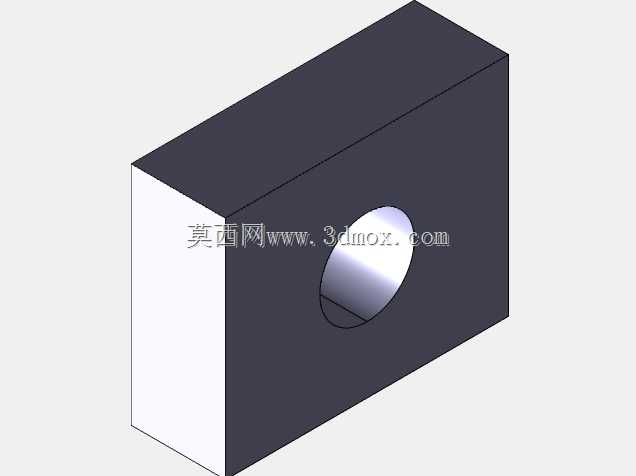

设计思路上，这套机构优先保证了运动轨迹的准确性与结构刚性：竖直布置的摇杆支撑立柱采用箱型截面结构，底部设置安装法兰面，可通过螺栓直接固定在刨床床身的安装基准面上，安装时需要保证立柱导轨面与滑枕运动方向的垂直度公差控制在0.02mm/100mm以内，避免滑枕运动出现卡滞或偏磨。摇杆与立柱之间通过长条形滑动导轨副配合，导轨面开设润滑油槽，可接入设备的集中润滑系统，保证往复摆动过程中摩擦阻力均匀，避免低速爬行现象。曲柄部分的铰接点采用耐磨铜套配合销轴的结构，销轴设置润滑脂注油口，可定期补充润滑脂降低铰接副磨损，延长机构使用寿命。水平布置的滑枕连接臂与摇杆上端通过铰接结构连接，可补偿安装过程中的微小位置误差，避免运动过程中出现过约束导致的卡滞。

从安装边界与尺寸适配来看，整套机构的竖直安装高度适配中小型牛头刨床的床身内部安装空间，水平方向滑枕的有效行程覆盖常用中小型刨床的加工行程范围，底部安装法兰的螺栓孔位采用标准机床安装孔距设计，可直接替换同规格刨床的原有主传动连杆机构，无需对床身结构做额外改造。机构的运动部件全部做了动平衡校验，曲柄端设置平衡块抵消高速回程时的惯性冲击，降低设备运行过程中的振动与噪音，保证加工过程的稳定性。在教学应用场景中，这套机构可作为机械原理课程的实物演示教具，帮助学习者直观理解曲柄摇杆机构的急回特性，通过调整曲柄的回转半径，还可以演示滑枕行程长度的调整逻辑，理解不同切削参数下机构的运动变化规律，将抽象的机构运动学理论转化为可直观观察的实物运动过程。整套结构没有复杂的电控或液压元件，全部通过刚性连杆实现运动传递，故障率低，传动效率高，既满足工业生产场景下刨床的实际切削传动需求，也适合作为机械专业教学的典型机构案例，帮助从业者理解连杆机构的设计逻辑与工程应用方法。
