重锤杠杆式法兰连接安全阀结构设计

在承压管路与压力容器的安全防护体系中，这类重锤杠杆式安全阀是依靠静重载荷实现压力阈值控制的经典机械结构，常应用在蒸汽锅炉、中低压化工储罐、厂区集中供热管网这类对泄放稳定性要求较高的场景，相比弹簧式安全阀，它不存在弹簧长期受载疲劳松弛的问题，整定压力的调整也更直观，不需要拆解阀体更换弹性元件，现场运维人员只需沿杠杆滑轨移动重锤的位置，就能精准改变作用在阀瓣上的密封压紧力，适配不同工况的额定工作压力要求。

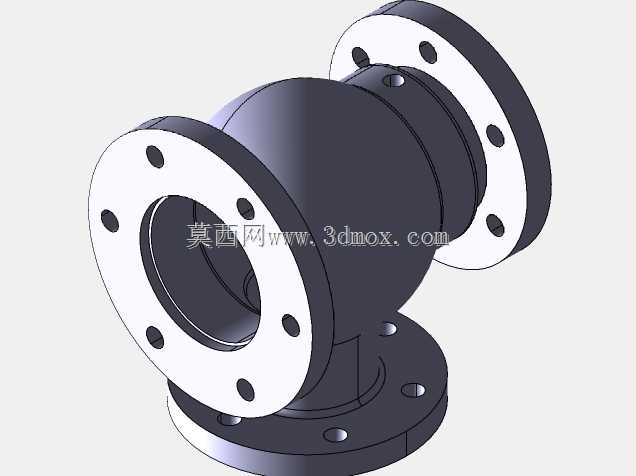

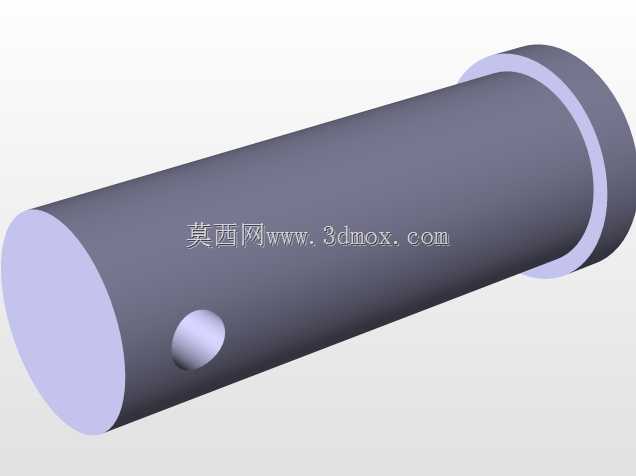

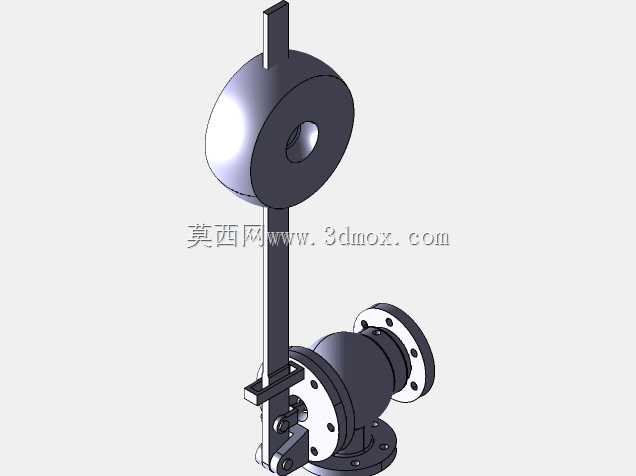

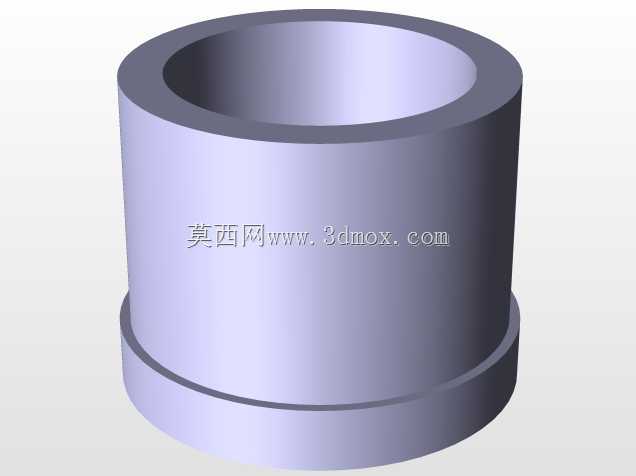

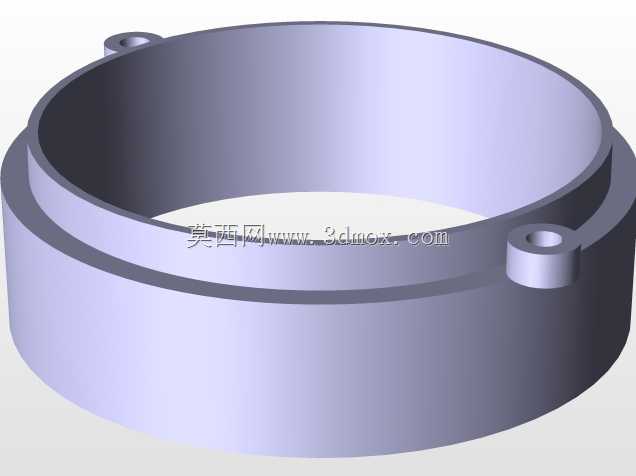

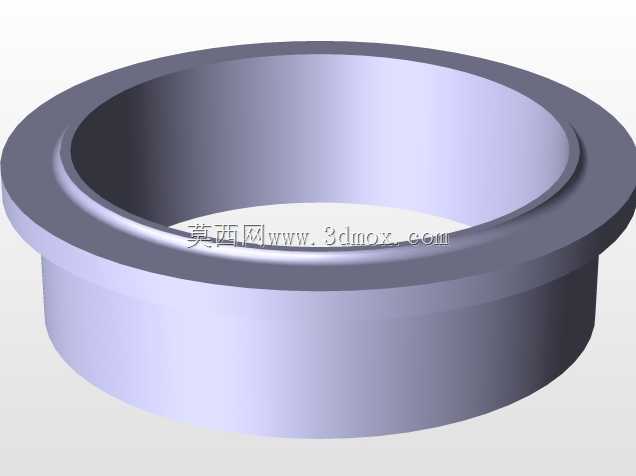

从结构设计逻辑来看，整个模型的受力传递路径非常清晰：阀体下端采用法兰对接结构，和待保护的承压容器或管路法兰直接通过螺栓紧固，密封面的加工精度直接决定了正常工况下的内漏水平，建模时特意保留了法兰盘上的均布螺栓孔位，孔位的节圆直径、螺栓孔径都匹配常用的中低压管路法兰标准，安装时不需要额外做转接件，现场施工可以直接配对法兰完成装配。阀瓣组件安装在阀体的中腔位置，和阀座密封面贴合，阀杆向上延伸穿过阀体上盖的导向套，直接和杠杆的受力端接触，导向套的长度设计经过受力校核，能避免阀杆升降过程中出现卡涩，保证泄放动作的顺畅性。

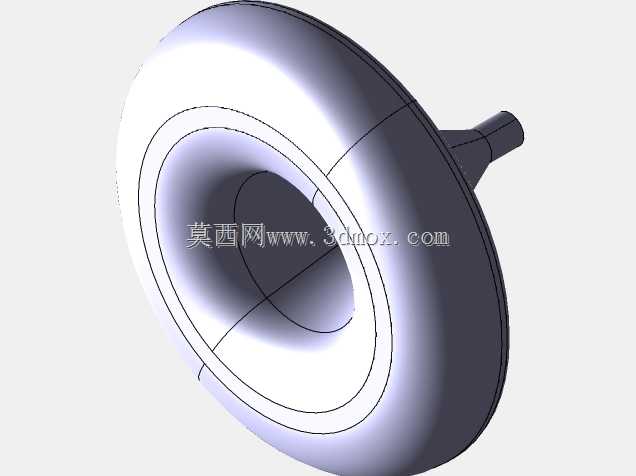

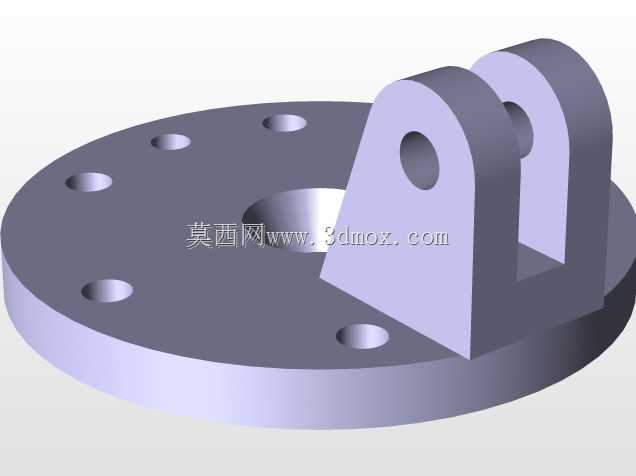

杠杆部分采用矩形截面的型钢结构，一端通过铰接支座固定在阀体侧方的支架上，这个铰接点是整个杠杆受力的支点，建模时保留了铰接轴的配合间隙，还原真实装配时的转动自由度，避免刚性连接导致的动作卡滞。重锤采用圆盘式铸铁结构，中心开孔套在杠杆上，侧面设置紧定螺钉用来固定重锤的位置，重锤的重量和杠杆力臂的长度经过力矩平衡计算，当容器内部压力超过整定值时，介质作用在阀瓣上的向上推力会克服重锤通过杠杆传递的向下压紧力，推动阀杆向上移动，阀瓣离开阀座，介质从阀体侧方的出口法兰快速泄放，当内部压力回落到安全值后，重锤的重力再次通过杠杆将阀瓣压回阀座，完成密封复位，整个动作过程不需要外部动力输入，纯机械结构的可靠性非常高，适合在供电不稳定或者防爆要求高的厂区场景使用。

从安装边界来看，整个安全阀的垂直安装高度需要预留足够的杠杆摆动空间，重锤侧方不能有管线或者设备结构遮挡，避免杠杆抬升泄放时发生碰撞，阀体进出口的法兰同轴度需要在安装时做调整，避免附加应力导致阀瓣偏磨，影响密封性能。设计这类结构时，还要考虑重锤的防坠结构，模型里在杠杆末端设置了限位挡块，避免重锤调整时从杠杆端部滑落伤人，同时阀体上的支架刚度做了加强处理，避免杠杆受力时支架出现形变，导致整定压力出现偏差。

和弹簧式安全阀相比，这种结构的泄放过程更平稳，阀瓣的开启高度可以通过杠杆的摆动角度直观判断，现场巡检时能快速确认安全阀是否正常工作，不过它的整体体积和重量更大，对安装位置的承载能力有一定要求，不适合用在移动设备或者对安装空间有严格限制的场合。建模过程中对各个配合面的公差做了预留，比如阀杆和导向套的间隙配合、铰接轴和支座孔的转动配合、法兰密封面的粗糙度要求，都在模型结构上做了对应体现，方便后续做工程图导出或者装配仿真时直接调用，不需要再对配合结构做二次修改。另外，阀体的流道部分做了圆弧过渡处理，减少介质泄放时的流阻，降低泄放过程中的噪音和阀体振动，出口法兰的尺寸匹配常规的泄放管线标准，可以直接连接放空管将泄放介质引导到安全区域，避免高温或者有害介质对现场操作人员造成伤害。
