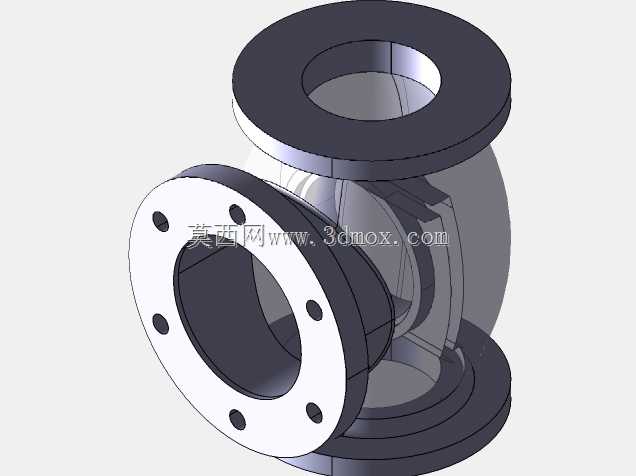

三通法兰式截止阀阀体结构设计

在工业流体输送管网的核心控制环节，阀体作为截止阀的承压基体，直接决定了整套阀组的密封可靠性、流通效率与工况耐受能力，这款三通法兰式截止阀阀体的结构设计，完全围绕中低压工业管路的截断控制需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际装配与运行的硬性要求。从实际应用场景来看，这类阀体主要适配蒸汽输送、给排水主管、化工介质输送、暖通循环管网等场景，承担管路介质的通断控制功能，和普通两通截止阀不同，三通结构的设计可以在单阀位实现两路介质的汇流或者单路介质的分流，减少管网中阀件的布置数量，降低管路泄漏点的总量，尤其适合空间紧凑的管廊、设备夹层内的管路布设。

设计过程中首先要考量的是流道的平顺性，很多初入行的设计人员容易把阀体内腔做成直角转折结构，实际运行时会在转角处形成强烈的介质紊流，不仅会增大管路的压损，还会因为长期的介质冲蚀造成阀体局部壁厚减薄，缩短使用寿命。这款阀体的内部流道在转向位置做了大圆弧过渡处理，介质从侧方法兰入口进入后，可以顺着圆弧面平缓流向上下两个法兰接口，阀座安装位的同轴度公差控制在0.02mm以内，保证后续装配阀芯、阀杆组件时，密封面能够完全贴合，不会出现偏磨导致的内漏问题。

外形与安装边界的设计完全匹配通用法兰的安装标准，三个连接端全部采用凸面法兰结构，法兰端面上的螺栓孔做了等角度均分处理，孔位公差严格适配PN16压力等级的法兰配对要求，现场安装时不需要额外配钻调整，直接和管路法兰对齐后穿入螺栓即可完成固定。阀体的中腔位置预留了足够的阀瓣升降行程空间，不会因为阀瓣全开时的位置遮挡流道，造成不必要的流通面积损失。阀体的外壁厚度经过承压校核，在1.6MPa的额定工作压力下，壁厚余量满足1.5倍的安全系数要求，法兰和阀体主体的连接位置做了圆弧过渡补强，避免应力集中造成的承压开裂问题，即使在介质温度波动较大的工况下，过渡位置的热应力也能均匀释放，不会出现疲劳裂纹。

从结构功能来看，阀体上的三个法兰端面分别承担不同的连接功能，侧方法兰对接介质来向管路，上下两个法兰一个对接阀盖组件，用来安装阀杆、填料密封结构，另一个可根据管路走向需求对接下游管路或者排污、测压附件，这种结构设计给现场安装提供了更高的灵活性，不需要额外加装三通管件就能实现管路的转向与分支。阀体的外表面没有多余的凸台结构，铸造时的拔模斜度控制在合理范围，既方便铸造成型后的脱模，也不会因为斜度过大造成局部壁厚不均，后续机加工时只需要对法兰密封面、阀座安装孔、中腔配合面进行精加工即可，加工余量控制在单边2mm以内，能有效减少机加工的工时消耗，降低零件的制造成本。

很多现场运维人员反馈，部分阀体因为底部没有预留足够的排污空间，长期运行后介质中的杂质会沉积在阀腔底部，造成阀瓣关闭不到位的问题，这款阀体在设计时特意将阀腔底部做了锥形沉降结构，沉积的杂质会集中在腔室最低点，不会卡滞在阀瓣密封面位置，日常维护时只需要打开底部的堵头就能完成杂质清理，不需要把整个阀门从管路上拆下来，大幅降低了运维的工作量。另外，阀体的法兰密封面采用水线结构设计，和非金属垫片配合时能够形成多道密封线，即使管路存在微小的安装错位，也能保证密封性能，不会出现介质外漏的问题。

在建模过程中，所有的配合面都做了公差匹配设计，阀座安装位的台阶面和法兰端面的平行度、和阀杆安装孔的同轴度都做了严格的约束，后续出工程图时可以直接调用模型里的公差标注，不需要反复核对尺寸链。整个阀体的结构没有采用复杂的异形曲面，全部是规则的回转体与平面结构，不管是采用砂型铸造还是精密铸造工艺，都能顺利成型，铸件的成品率更高，适合批量生产加工。
