阀门用三辐条操作手轮结构设计

这款手轮主要适配工业管路系统中的截止阀、闸阀、球阀等手动操作类阀门，也可用于部分需要手动微调的机床进给机构、工装夹具调节端，是工业现场实现手动扭矩输入、控制设备启闭或行程调节的核心操作零件。从实际使用场景来看，这类手轮常安装在化工管路、水务管网、蒸汽输送系统的阀门阀杆顶端，操作人员通过握持轮缘施加圆周方向的扭矩，带动阀杆转动实现阀芯的升降或旋转，完成管路通断、流量调节的操作，部分重型设备的手动调节端也会采用同结构手轮，适配大扭矩输入的操作需求。

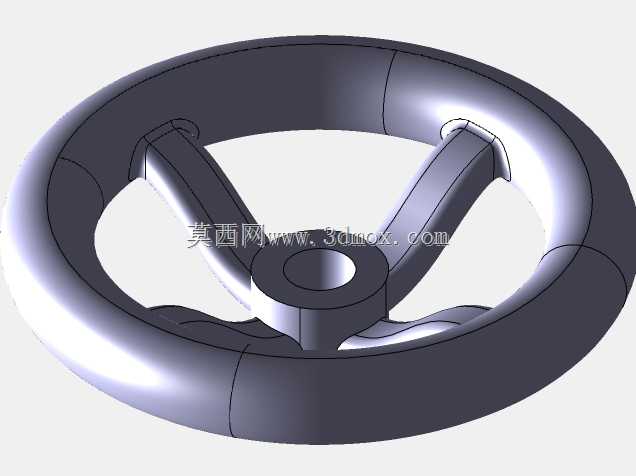

设计上采用三辐条对称布局，区别于传统两辐条或四辐条结构，三辐条在保证轮体整体结构强度的同时，能减少材料用量，降低转动惯量，操作人员在快速转动手轮时更省力，同时对称分布的辐条能让轮缘受力更均匀，避免长期单侧受力导致的轮体变形。轮缘采用圆弧过渡的环形截面，握持位置做了圆角处理，没有尖锐棱角，操作人员戴劳保手套操作时不会出现硌手、勾挂手套的问题，轮缘表面做了防滑的纹理处理，即使手上沾有油污、水汽，也能保证足够的摩擦力，避免操作时打滑。中心轮毂位置设计有与阀杆配合的安装孔，孔位可根据适配的阀杆形式加工成方孔、键槽孔或者螺纹孔，轮毂与辐条的连接位置做了大圆角过渡，消除应力集中点，避免长期承受扭矩时出现辐条根部断裂的问题，轮毂端面预留有锁紧螺钉的安装位，手轮安装到阀杆后可通过锁紧螺钉实现轴向固定，防止设备运行过程中手轮松脱移位。

从安装边界来看，这款手轮的轮体外径适配常规DN50到DN200通径的手动阀门，中心安装孔的尺寸可根据阀杆直径做适配调整，轮毂的轴向长度足够覆盖阀杆的安装段，保证配合长度满足扭矩传递的强度要求，不会因为配合长度过短导致阀杆与手轮之间出现打滑、啃伤的问题。辐条的倾斜角度经过优化，操作人员在转动手轮时，手部不会与阀门的阀体、支架等周边结构发生干涉，即使阀门安装在贴近墙面、管路密集的狭窄空间内，也能预留出足够的手部操作空间，不需要额外加装延长杆就能完成操作。轮体的整体厚度控制在合理范围内，不会因为结构过厚导致额外占用安装空间，也不会因为厚度不足导致轮体刚性不够，在施加额定操作扭矩时，轮缘的变形量控制在允许范围内，不会出现明显的形变影响操作手感。

在功能特性上，这款手轮的结构能稳定传递操作人员施加的扭矩，三辐条的结构让操作人员在任意角度都能找到合适的握持位置，不需要大幅度调整站位就能完成阀门的全行程启闭操作，相比手扳式操作件，手轮的力臂更长，相同操作力下能输出更大的扭矩，对于需要较大密封比压的截止阀、闸阀类产品，能轻松实现阀门的完全密封，不会因为操作力不足导致阀门内漏。轮体的材质可根据使用场景选择铸铁、铸钢或者工程塑料，铸铁材质的手轮成本低、刚性好，适合常规工业环境使用；铸钢材质的手轮强度更高，适合高压、大扭矩的操作场景；工程塑料材质的手轮重量轻、耐腐蚀，适合化工、水务等有腐蚀介质的使用场景。

从设计思路层面，这款手轮在建模阶段就充分考虑了实际操作的人机工程学要求，轮缘的截面直径根据成年人手部握持尺寸设计，握持时的贴合度更好，长时间操作也不容易出现手部疲劳。辐条与轮缘、轮毂的连接位置都做了圆弧过渡，不仅能降低应力集中，还能在铸造或者注塑加工时减少缩孔、缺料等工艺缺陷，降低生产过程中的废品率。中心安装孔的同轴度公差控制在合理范围内，安装后手轮转动时不会出现偏摆，保证阀杆受力均匀，避免阀杆因为偏载出现弯曲、磨损加快的问题。手轮的整体结构没有复杂的异形曲面，加工工艺性好，无论是铸造后机加工，还是注塑成型，都能实现批量生产，生产成本可控，同时后期维护更换也很方便，只需要松开锁紧螺钉就能拆换手轮，不需要对阀门整体进行拆解。

实际使用中，这类手轮的可靠性直接影响到阀门操作的顺畅度，设计时充分考虑了工业现场的复杂工况，即使在有粉尘、油污、轻微腐蚀的环境下，也能长期稳定工作，不会因为锈蚀、变形导致操作卡滞。轮体的转动过程中没有多余的活动部件，不需要额外的润滑维护，安装完成后即可长期使用，减少了现场设备的维护工作量。对于设备选型人员来说，这款手轮的安装尺寸符合通用阀门的操作件标准，不需要对原有阀门的阀杆结构做修改就能直接替换安装，适配性强，能覆盖大部分常规手动阀门的操作需求。
