管道连接用90度双法兰弯管结构设计

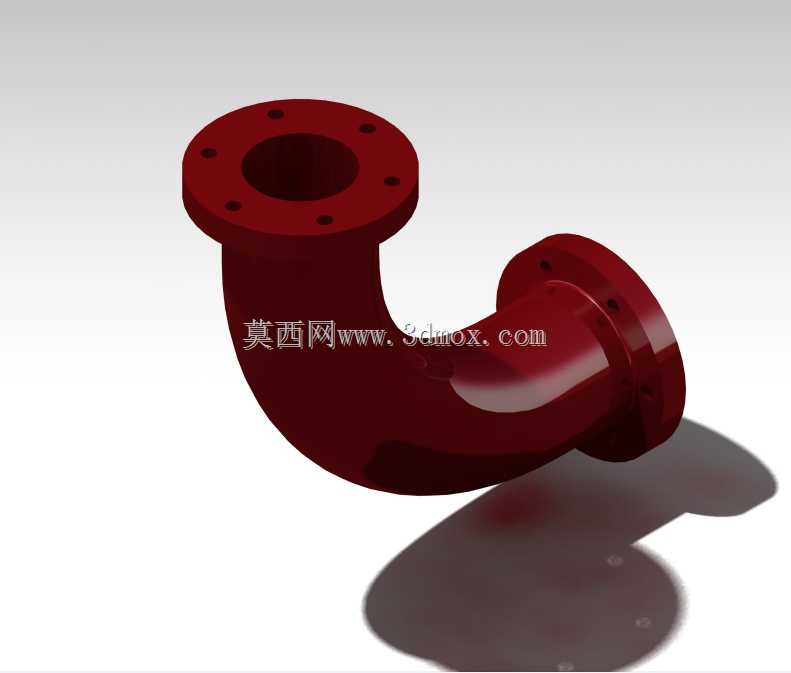

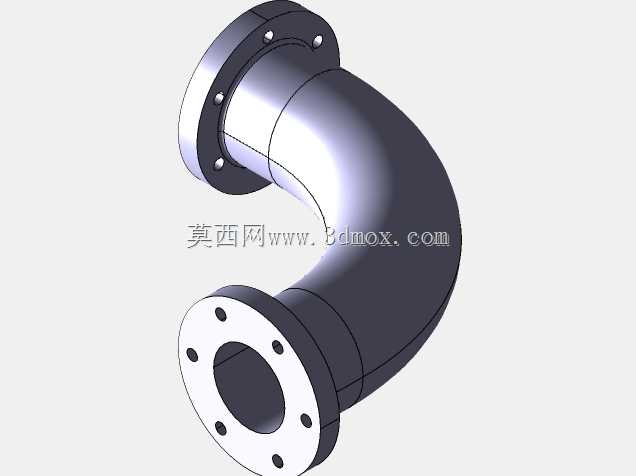

　　在工业管路系统的布局设计中，管路走向的转向调整是极为常见的工程需求，双法兰弯管作为管路转向连接的核心部件，广泛应用于石化输送、市政给排水、暖通循环、工业制程流体管线等场景中，承担着改变管路输送方向、保障管路连接密封性、承受管线内压与外部载荷的作用。这款90度双法兰弯管的两端均采用标准法兰连接结构，能够直接与同公称通径的法兰式阀门、管道段、泵组进出口进行对接，无需额外加工焊接坡口，大幅降低现场安装的施工难度，尤其适合后期需要频繁拆装检修的管路节点。

　　从结构设计逻辑来看，弯管的弯曲段采用等径圆弧过渡设计，曲率半径经过流体阻力校核，能够有效降低流体转向时的局部阻力损失，减少介质在弯管处的湍流、涡旋现象，避免长期输送含固体颗粒介质时出现的局部冲蚀磨损问题，延长部件的实际使用寿命。两端法兰的密封面采用突面结构，适配常用的非金属平垫片、金属缠绕垫片等密封元件，法兰盘上的螺栓孔沿圆周均布，孔位公差符合管路法兰的通用安装标准，能够保证现场安装时螺栓顺利穿入，无需额外修配孔位。

　　在安装边界方面，这款弯管的轴向安装尺寸经过优化，在满足弯曲强度要求的前提下尽可能压缩了转向段的占用空间，适合管线布局紧凑的设备内部管路、车间管廊转角等空间受限的安装场景；法兰端面与弯管主体的垂直度经过严格控制，能够避免安装后出现法兰面偏斜、垫片压合不均导致的泄漏问题。弯管主体的壁厚设计兼顾了内压承载能力与结构轻量化要求，根据常用公称压力等级核算壁厚余量，能够满足常规水、油、低压气体等介质的输送强度要求，同时避免不必要的材料浪费。

　　在实际工程选型中，这类双法兰弯管通常用于需要90度转向的管路节点，相比焊接式弯头，法兰连接的形式能够在管线检修时快速拆卸，无需切割管路，大幅降低后期维护的成本与工作量；相比螺纹连接的弯头，法兰连接的密封可靠性更高，能够承受更高的管路压力与更复杂的工况条件。设计过程中需要重点关注弯管弯曲段的椭圆度控制，避免成型后弯曲处截面变形导致通径减小、流道不畅，同时要保证两端法兰的同轴度与角度公差，确保安装后不会对相邻管路产生额外的装配应力，防止长期运行过程中出现应力集中导致的焊缝开裂、法兰密封失效等问题。在管路系统的应力分析中，双法兰弯管位置是管线热胀补偿的重要节点，合理的弯管结构设计能够吸收部分管线的热变形量，降低管路支架的载荷，提升整个管路系统运行的稳定性。
