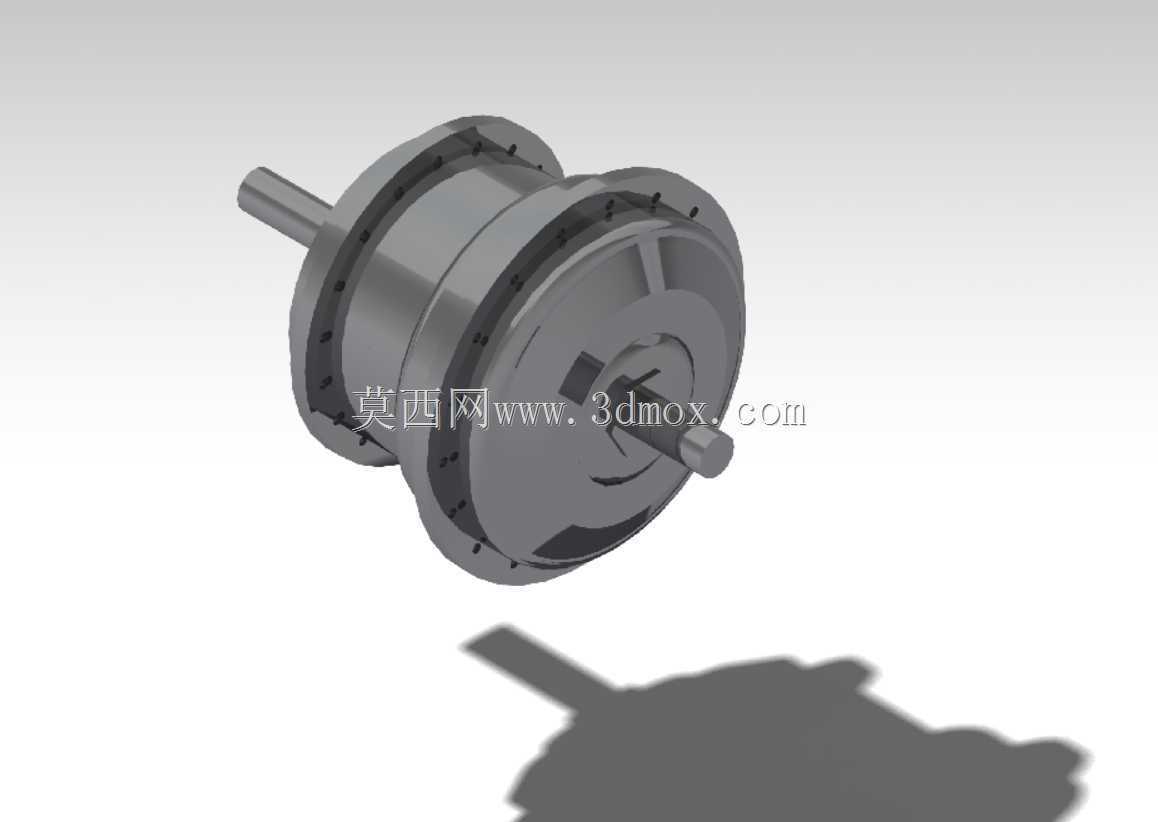

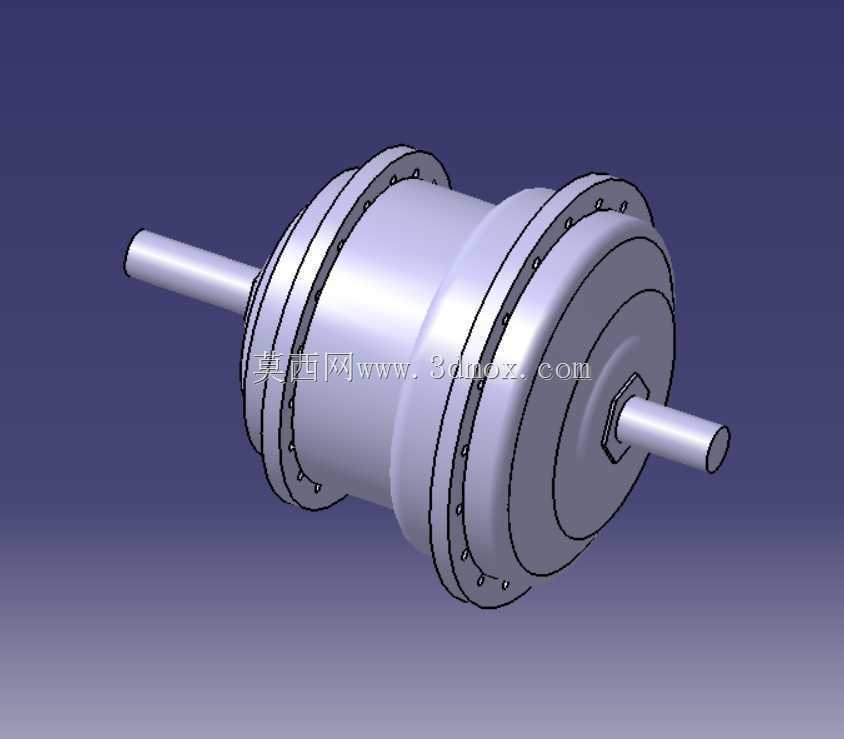

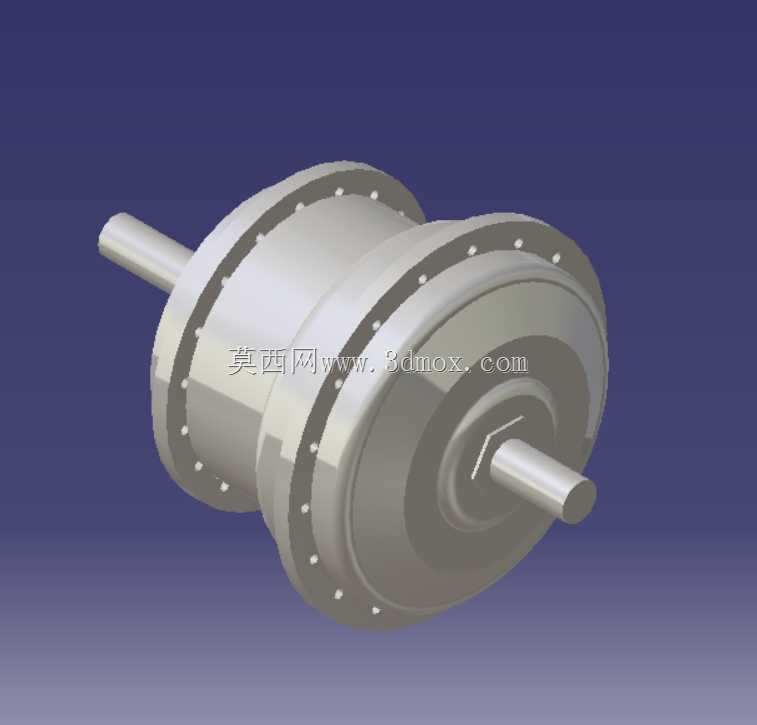

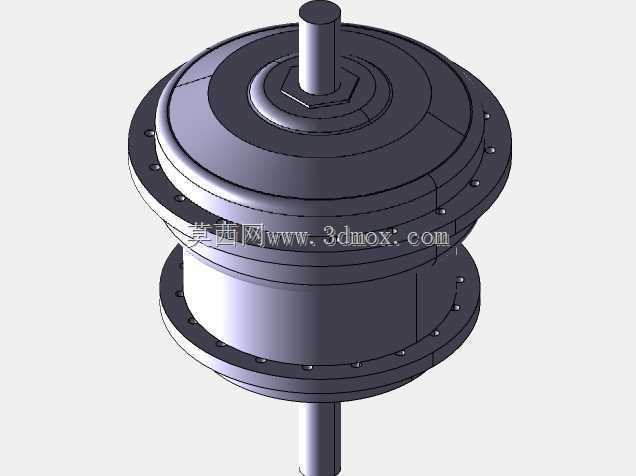

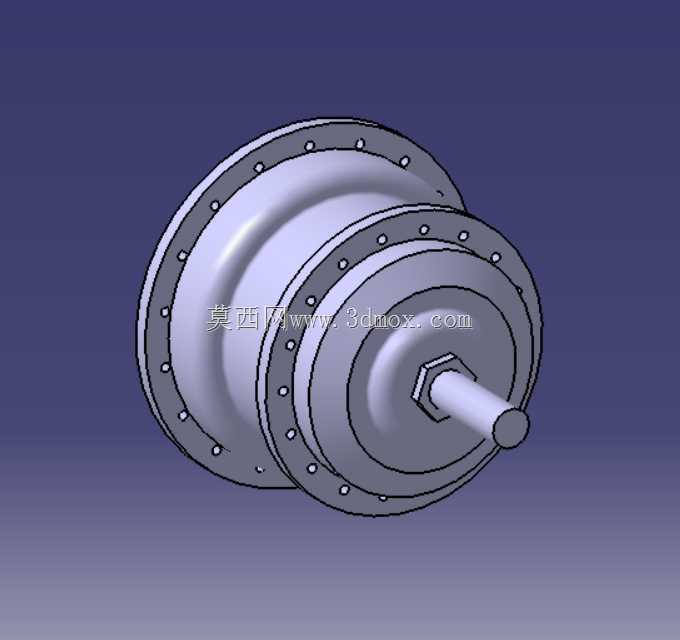

双出轴轮毂驱动电机结构三维数模

　　这款双出轴轮毂电机的结构设计，首先要匹配低速重载轮边驱动的实际工况，常见于小型电动作业车辆、智能巡检AGV、特种代步装备的轮端集成场景，区别于传统中央驱动加传动链的布局，它可以直接将动力输出到轮辋安装位，省去半轴、链条等中间传动环节，大幅降低传动损耗的同时，也能压缩整车底盘的布置空间。从结构布局来看，模型还原了双出轴的支撑设计，两端伸出的轴段一方面承担转子的径向支撑定位，另一方面可作为轮辋连接的基准面，安装时需要保证两端轴段的同轴度公差控制在0.02mm以内，避免运转时出现偏磨、振动超差的问题。外壳采用分段式法兰连接结构，周向均匀布置的紧固螺栓孔位，既可以保证定子总成与端盖的连接刚性，也能满足后期拆解维护的需求，

　　外壳的阶梯式圆柱造型，是在满足内部定子、绕组安装空间的前提下，尽可能缩减径向尺寸，适配不同规格轮辋的安装内径边界。设计过程中优先考虑了散热与密封的平衡，外壳的环形凸起结构并非单纯的造型装饰，而是可以增加与外部空气的接触面积，在低速运转时辅助带走绕组产生的热量，同时法兰结合面的止口设计，能够在装配时形成迷宫式密封路径，减少户外工况下粉尘、水汽进入电机内部的概率。从安装边界来看，该结构的轴向总长度适配常规10-12寸轮辋的安装宽度，两端轴径的尺寸匹配标准深沟球轴承的安装规格，不需要额外定制非标轴承就能完成装配，转子总成与定子的气隙均匀性通过两端轴承位的同轴加工精度保证，建模时已经预留了绕组布线、霍尔传感器安装的内部空间，

　　不会出现装配干涉问题。实际应用中，这类轮毂电机可以独立控制单轮的转速与扭矩，在多轮驱动的装备上能够实现差速转向、原地掉头等功能，相比传统驱动方案，它的传动效率可以提升15%以上，同时因为取消了大量中间传动部件，整车的故障率也能明显降低。建模时对内部的转子冲片堆叠结构、定子绕组的排布空间都做了等效还原，外壳的螺栓孔位、轴段的键槽位置都按照实际加工公差做了预留，结构工程师可以直接在这个数模基础上调整绕组参数、轴段长度，适配不同载重、不同转速需求的应用场景，不需要从零开始搭建基础结构。需要注意的是，双出轴的设计虽然提升了安装的适配性，但在选型时需要核算两端轴段的悬臂载荷，避免单侧负载过大导致轴承过早失效，外壳的安装法兰面需要与轮辋的结合面保持平行，平面度公差不超过0.05mm，防止运转时出现轮辋跳动的问题。
