折叠式农用钉齿整地耙结构设计

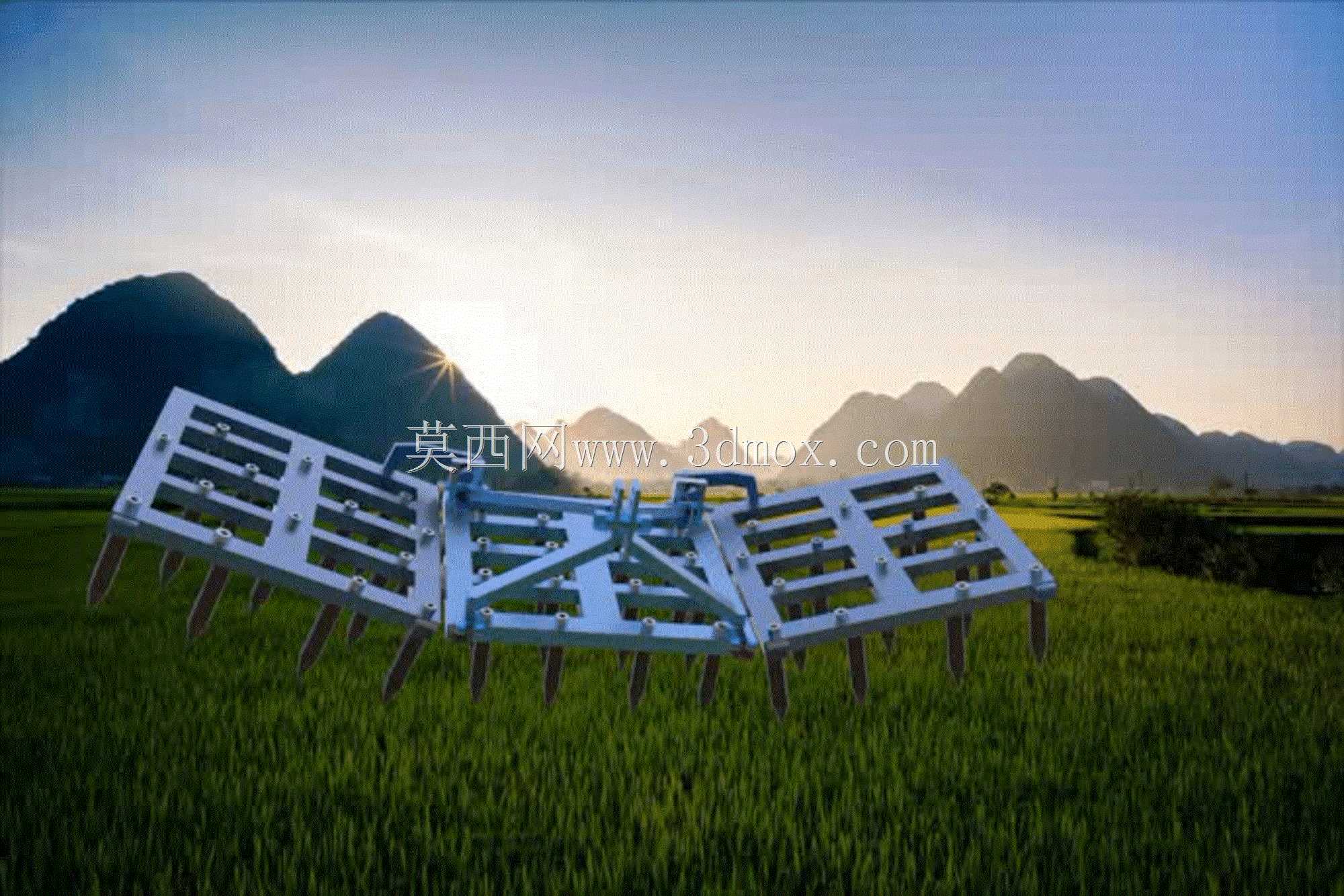

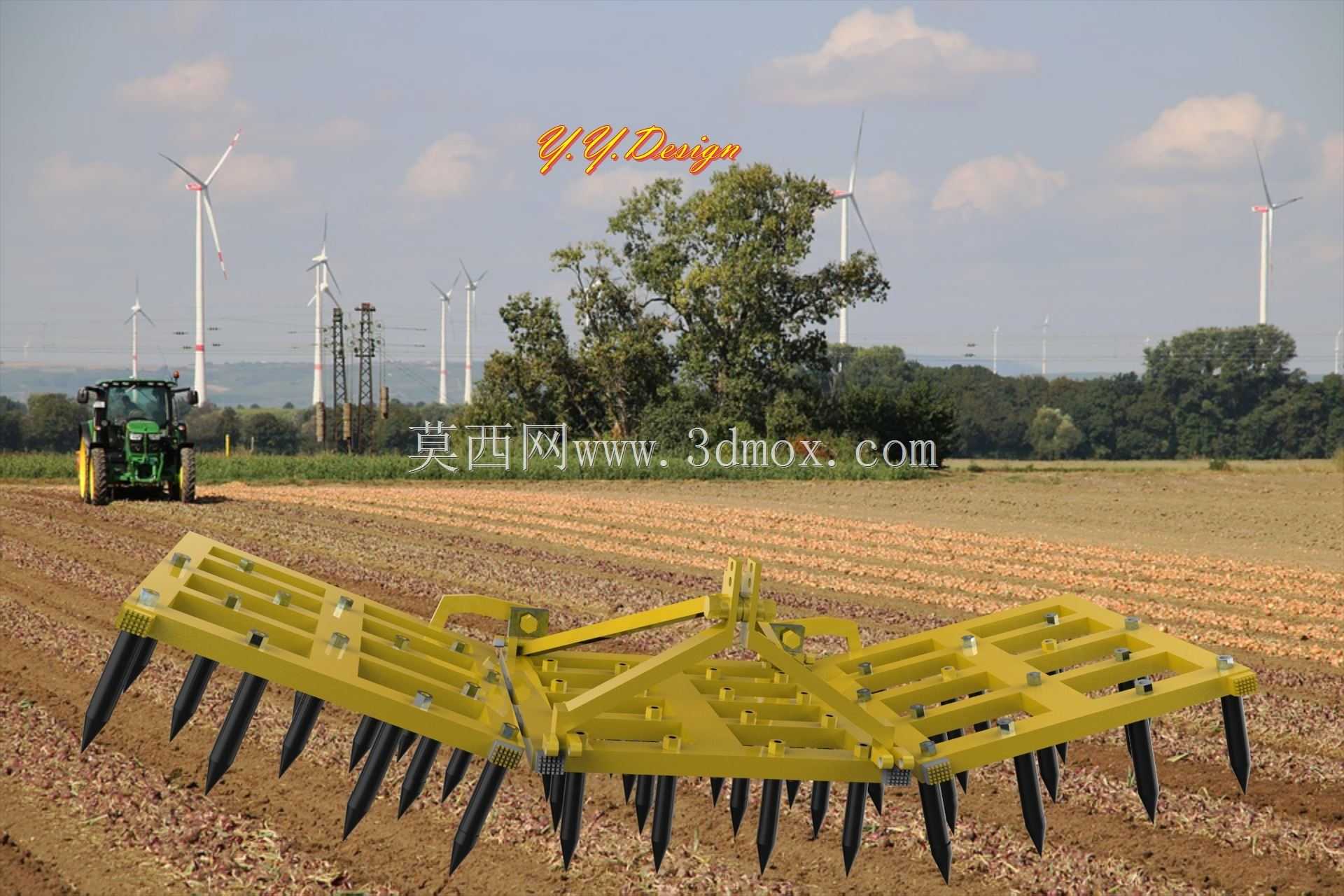

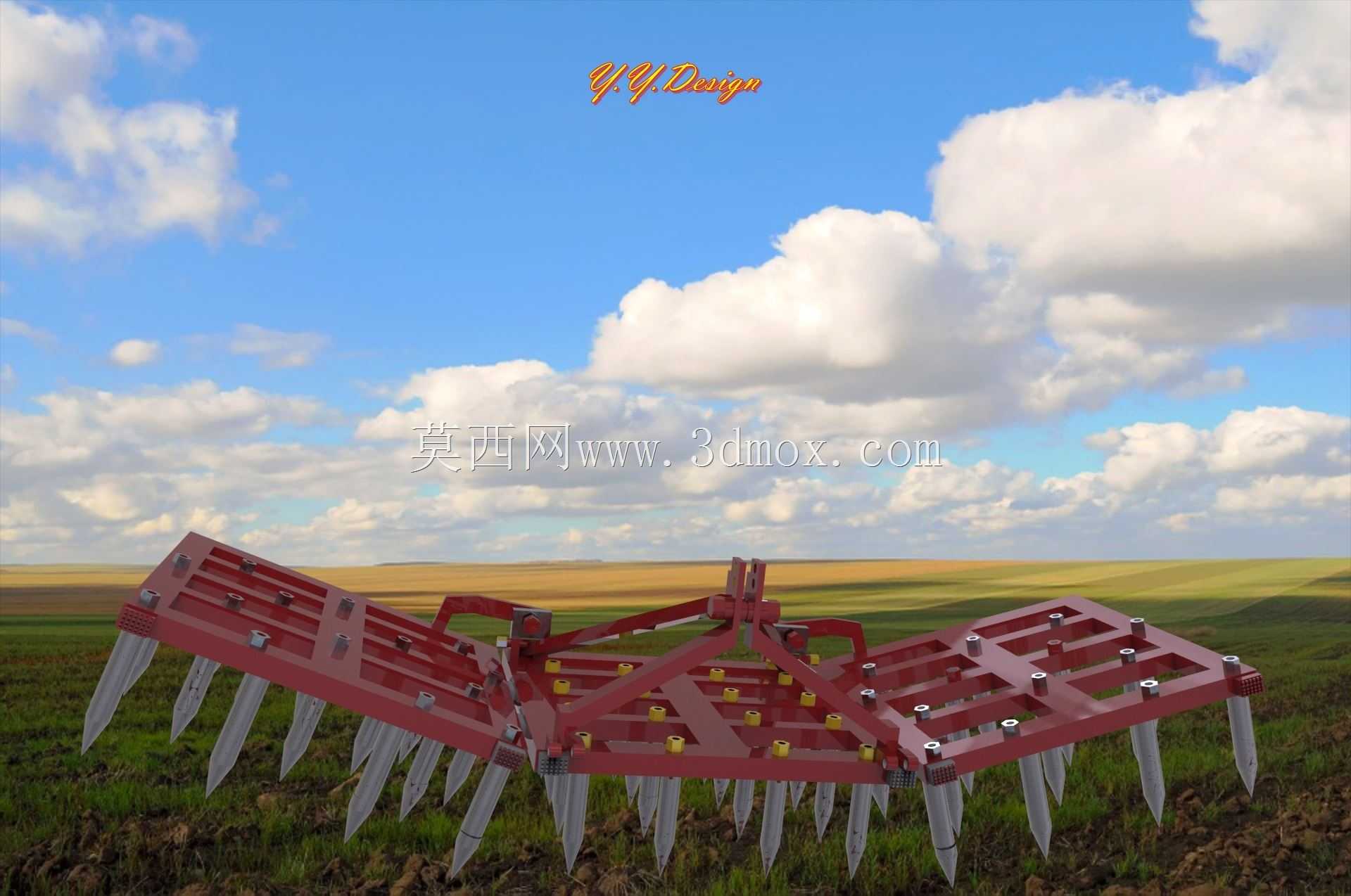

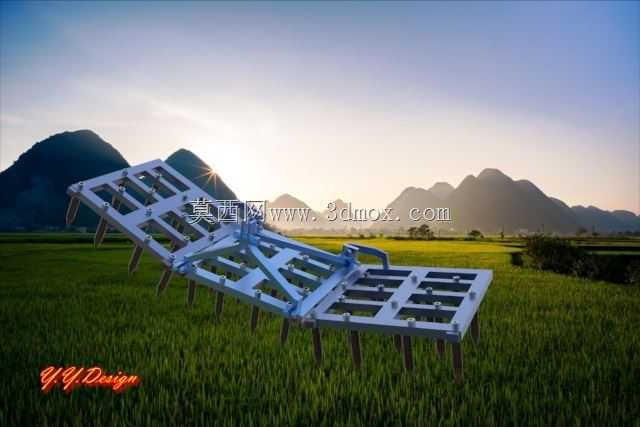

　　这款折叠式钉齿耙主要适配大马力轮式拖拉机后悬挂系统，用于旱田播前整地、作物收后碎土灭茬作业，也可在草场更新、牧草地松耙作业场景中使用，作业幅宽可通过折叠机构调整，转场运输时两侧耙架向内折叠收拢，能有效降低整机通行宽度，满足乡村窄路、田埂便道的通行要求，避免超宽带来的通行剐蹭风险。从结构设计逻辑来看，整体采用三段式铰接耙架布局，中间段为主连接架，直接与拖拉机后悬挂的三点挂接结构相连，挂接点位的孔位尺寸匹配主流拖拉机悬挂的标准安装间距，无需额外改装转接件即可完成挂接，挂接后整机重心靠近拖拉机后桥位置，可减少作业时的翘头风险，同时降低悬挂系统的负载应力。

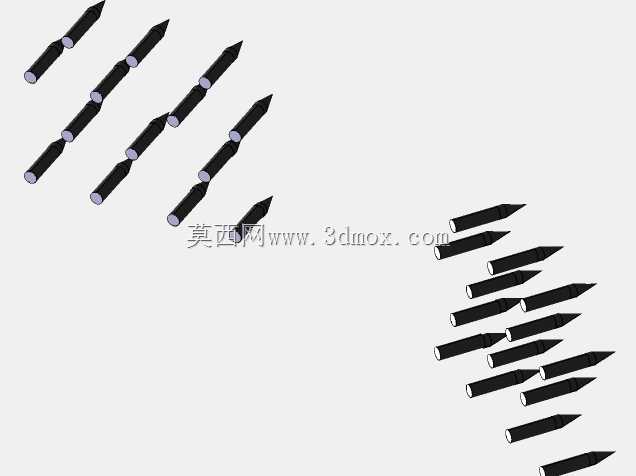

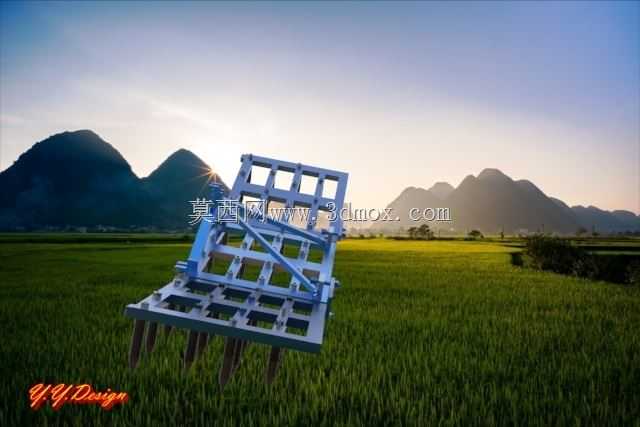

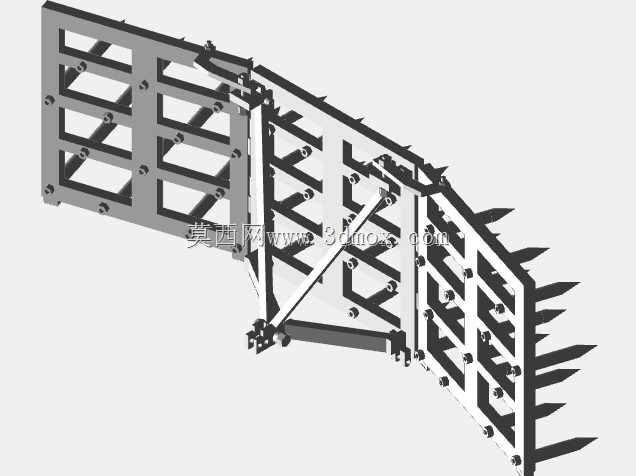

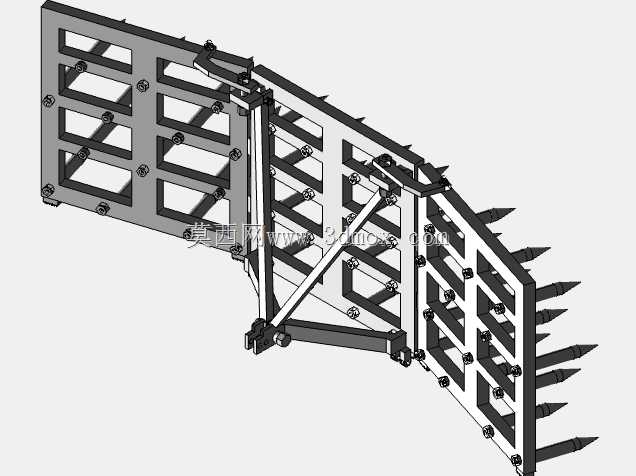

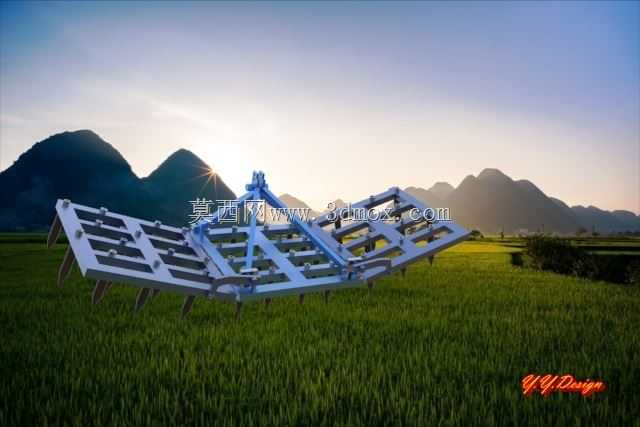

　　两侧耙架通过铰接轴与中间主架连接，折叠动作可通过拖拉机液压输出接口驱动，作业时展开两侧耙架，三段耙架处于同一水平作业面，保证全幅宽范围内的耙深一致性；运输折叠后两侧耙架向上收拢至主架上方，整机宽度可缩减至作业幅宽的三分之一左右，符合道路通行的尺寸规范。耙齿采用高强度耐磨钢锻造加工，齿身带有一定的入土倾角，作业时可轻松切入12至18厘米深度的土层，既能破碎板结的土块，又能将地表残留的作物根茬、秸秆挑出至表层，避免残茬堵塞播种机开沟器，为后续播种作业创造上虚下实的种床条件。

　　每根耙齿通过U型螺栓固定在耙架横梁上，安装位置可根据作业需求横向调整间距，针对不同土壤质地、不同作业要求灵活配置齿距，黏重土壤区域可适当加大齿距减少壅土，沙壤土区域可缩小齿距提升碎土效果。耙架主体采用矩形钢管焊接成型，整体框架做了等强度优化，横梁与纵梁的连接位置增设了三角形加强筋板，可承受作业时遇到石块、树根等硬物产生的冲击载荷，避免耙架变形开焊。作业过程中，耙架的铰接位置设置有限位挡块，展开到位后可自动锁止，防止作业时两侧耙架受土壤反力向上抬升，保证全幅耙深均匀；遇到局部地形起伏时，两侧耙架可绕铰接轴小范围上下浮动，贴合地表起伏变化，避免出现漏耙、耙深过深的问题。

　　从安装边界来看，挂接后整机纵向尺寸控制在拖拉机后轮后方1.2米范围内，不会影响拖拉机后轮转向角度，作业转弯时耙架边缘不会与拖拉机后轮发生干涉；耙架最低作业位置距离地面的间隙预留了足够的安全距离，过田埂、越沟渠时不会剐蹭地面凸起。这款耙具的作业效率相比传统固定式钉齿耙提升40%以上，折叠结构省去了人工拆卸两侧耙架的工序，转场准备时间大幅缩短，适合规模化种植合作社、家庭农场的大田整地作业使用，在东北黑土区、华北平原旱作区的整地作业中适配性较强，可配套完成小麦、玉米、大豆等多种作物播前的整地工序，也可用于蔬菜种植地块的表层土壤细碎整理，减少表层土壤板结，提升土壤透气性。
