多色农用拖拉机挂载货厢结构设计

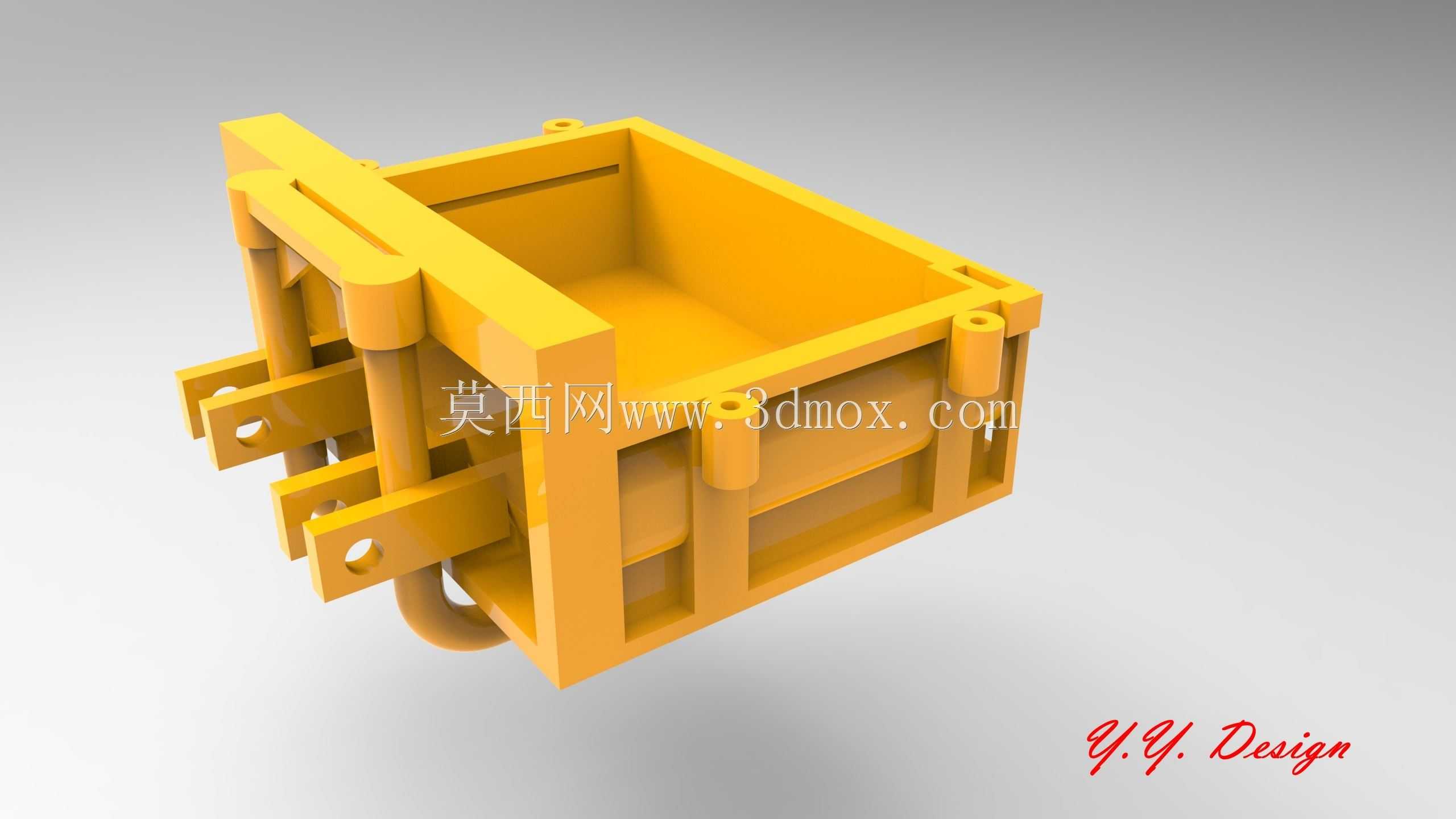

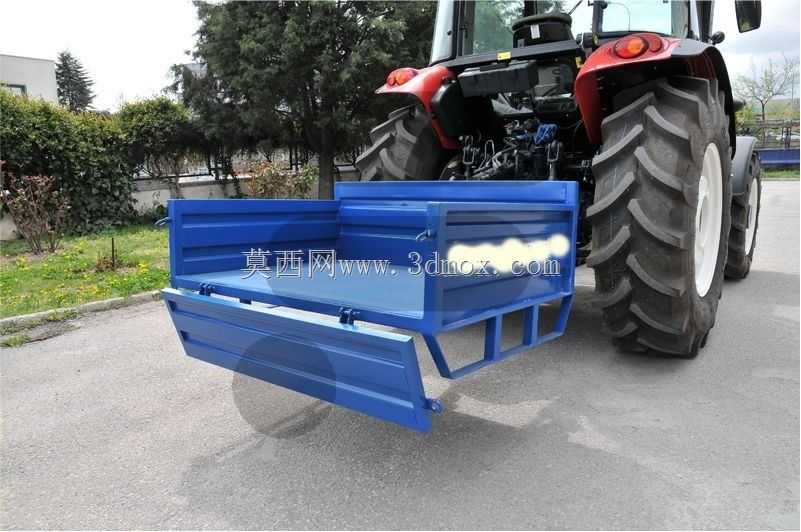

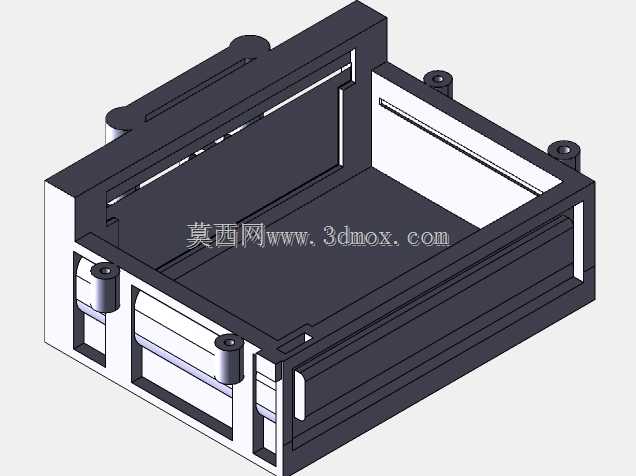

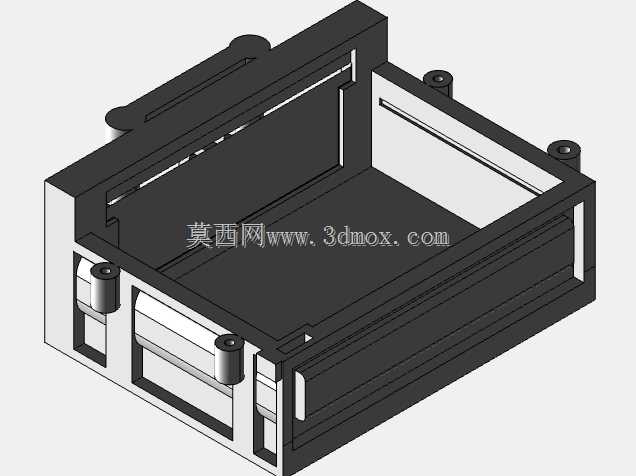

　　这款挂载式拖拉机箱，是适配小马力轮式拖拉机后置三点悬挂接口的农用运输承载部件，主要面向丘陵山地零散地块的农资转运、农产品采收短驳、小型工程散料搬运场景，解决大型运输机具无法进入狭窄作业面的痛点。从结构设计逻辑来看，整个货厢采用框架式承载结构，厢体侧壁与底板通过一体化折弯型材拼接，避免过多焊接带来的应力变形，同时在厢体与拖拉机悬挂连接的前端位置，做了双层加强筋布局，对应悬挂上拉杆、两个下拉杆的连接点位分别设置了加厚安装座，安装座上的连接孔位做了镗孔处理，保证与悬挂销的配合间隙控制在0.2mm以内，避免作业过程中出现旷量晃动。

　　货厢的整体外形尺寸控制在适配18-35马力段拖拉机的挂载边界内，宽度不超过拖拉机后轮外侧间距100mm，保证在田埂、林间小道通行时不会出现厢体刮蹭两侧障碍物的问题，空载状态下的重心高度控制在离地650mm以内，配合悬挂的升降行程，满载状态下举升最大高度时整机侧倾稳定角满足丘陵作业的安全要求，不会出现侧翻风险。在功能特性上，这款货厢支持后翻自卸，厢体尾部的锁止机构采用手动扳把式设计，不需要额外的液压助力即可完成解锁，配合拖拉机后置悬挂的升降动作就能实现散料的自动倾泻，针对不同的作业需求，厢体的侧壁预留了扩展安装孔位，可以加装加高栏板、固定绳钩、小型机具挂载支架，既可以装载散装的化肥、砂石、采收的果蔬，也可以通过绳网固定装载整袋农资、小型农具。

　　设计过程中充分考虑了田间作业的复杂工况，厢体底板采用耐磨钢板材质，表面做了防滑凸起处理，避免装载物在运输过程中出现滑移，厢体的所有棱角位置都做了圆弧过渡处理，既减少了装载时的磕碰损伤，也避免了作业过程中尖锐棱角对操作人员造成刮擦伤害。连接点位的布局完全匹配标准三点悬挂的尺寸规范，不需要对拖拉机做任何改装就能直接挂载，挂接操作时，只需要将拖拉机后退至货厢前端对应位置，对准三个连接销孔插入锁销即可完成安装，整个挂接过程单人操作耗时不超过5分钟，拆卸也同样便捷，能够快速实现拖拉机作业功能的切换，农忙时可以挂载货厢完成运输作业，需要耕地、播种时可以快速拆卸更换对应农机具，提升小马力拖拉机的机具利用率。

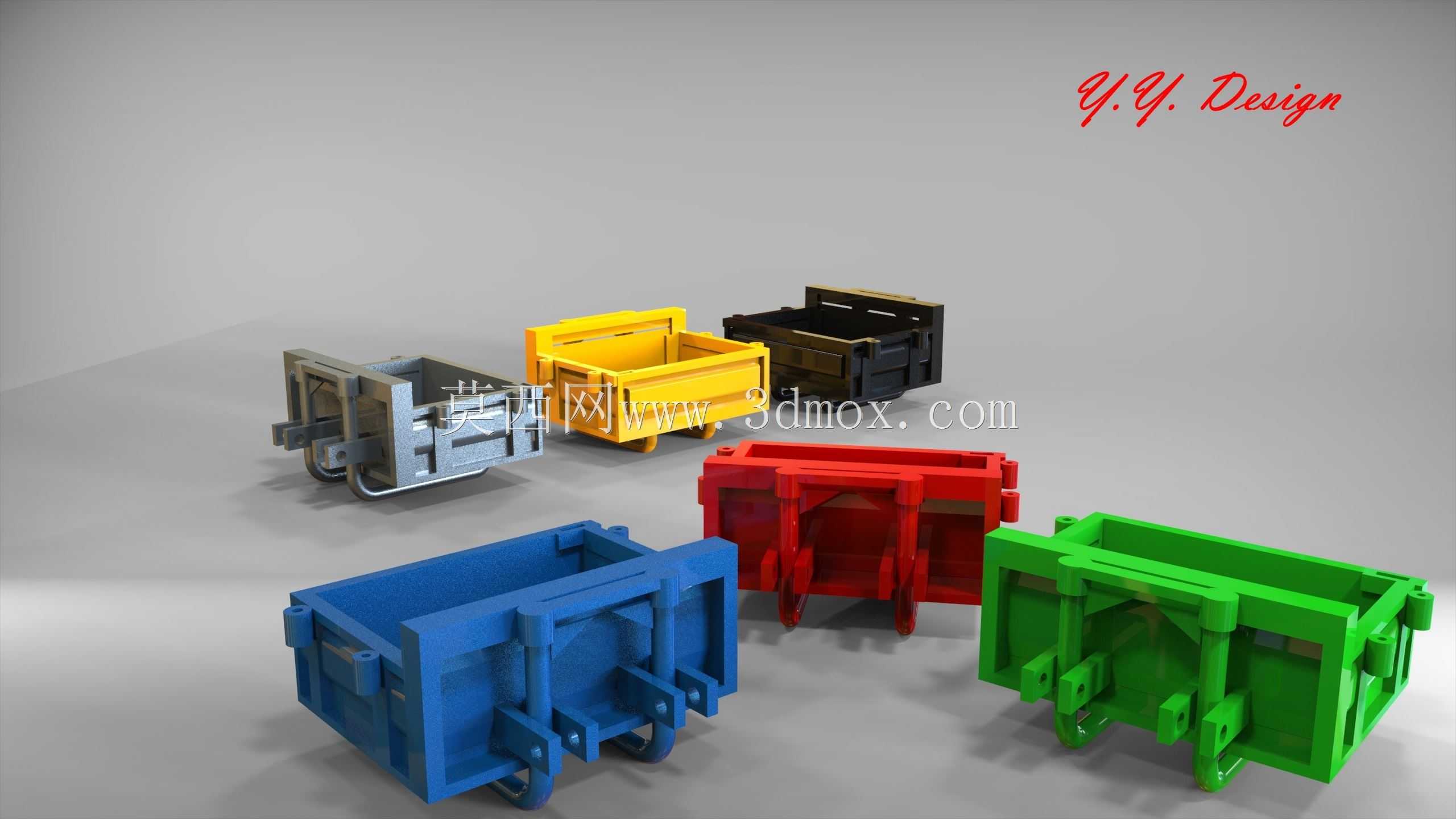

　　不同配色的结构方案对应不同的作业场景标识，比如绿色款适配园林、茶园作业场景，黄色款适配工程散料搬运场景，红色款适配农田农资转运，蓝色款适配养殖场景的物料转运，方便用户根据自身作业领域快速识别选型。在安装边界的校核上，设计阶段就模拟了悬挂下降至最低位置、举升至最高位置的全行程状态，确认货厢在整个行程范围内不会与拖拉机后轮、后置动力输出轴发生干涉，同时预留了足够的安全间隙，即使在轮胎加装防滑链、悬挂杆件出现小幅磨损旷量的情况下，也不会出现运动干涉问题。货厢的额定承载能力按照对应马力段拖拉机的牵引能力做了匹配设计，避免出现过载导致拖拉机翘头、悬挂部件变形的问题，厢体的侧板高度经过多轮场景验证，既保证了足够的装载容积，也不会因为侧板过高遮挡驾驶员的后方观察视野，作业过程中驾驶员可以直接通过后视镜观察到货厢尾部的装载状态，不需要额外加装后视辅助装置。
