阀块加工用回转式精密钻孔夹具结构

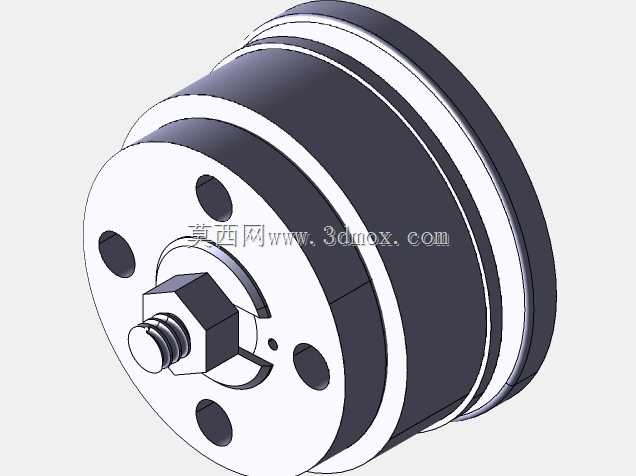

　　在液压阀块的批量加工工序里，孔系的位置度一致性一直是影响产品装配精度与换向性能的核心因素，这款钻孔夹具正是针对阀块类零件端面多孔的钻削工序开发的专用工装，适配立式钻床、摇臂钻床的常规加工场景，也可搭配多轴钻 head 完成同端面多孔的一次走刀加工，省去逐孔划线找正的辅助时间。从结构布局来看，夹具采用盘式回转基体设计，主体为阶梯圆柱构型，安装端设置带均布定位孔的法兰盘面，可直接通过内六角螺栓固定在钻床工作台的T型槽上，法兰端的四个光孔位置按照通用钻床工作台的槽距做了适配，安装时无需额外制作过渡垫板，找正基准面后即可锁紧固定，整体安装边界控制在直径160mm、轴向长度120mm范围内，不会超出中小型钻床的工作台行程，也不会干涉钻床主轴的上下进给行程。

　　夹具的核心定位单元采用端面止口搭配中心锁紧螺栓的结构，待加工阀块以自身的基准外圆与端面贴合夹具定位面，消除X、Y、Z三个方向的平动自由度，中心的六角锁紧螺母配合弹性垫片压紧工件端面，可抵消钻削过程中产生的轴向切削力与周向扭矩，避免工件在钻削时出现位移或振颤，锁紧螺母的六角头尺寸做了下沉处理，不会高出钻套的导向端面，防止钻削进给时刀具与锁紧件发生碰撞。钻套采用快换式结构设计，根据待加工孔的直径与位置精度要求，可快速更换对应内径的钻套，钻套与夹具基体的配合采用H7/h6的小间隙配合，既保证钻套的导向精度，又能在钻套磨损后快速更换，无需拆卸整个夹具。夹具侧面设置的回转定位销可配合分度盘使用，当阀块需要加工周向均布的径向孔时，可通过拔出定位销转动夹具体实现快速分度，分度精度控制在±0.02mm以内，满足中低压液压阀块的孔系位置度要求。从实际加工的适配性来看，这款夹具针对阀块类零件的毛坯余量特点，在定位面处预留了0.5mm的容屑槽，钻削产生的铁屑可顺着槽道排出，不会堆积在定位面处影响工件的装夹定位精度，夹具体的非加工面做了发黑处理，加工面经过磨削加工，表面粗糙度达到Ra1.6，保证长期使用后的基准精度保持性。

　　在设计思路上，这款夹具没有采用复杂的气动或液压夹紧结构，而是采用纯机械的螺旋夹紧方式，一方面降低了工装的制造成本，另一方面在无气源的普通加工车间也可直接使用，适配性更强，夹紧力的大小可通过锁紧螺母的拧紧力矩控制，针对铝制、铸铁、钢制不同材质的阀块，可调整拧紧力矩避免夹伤工件基准面。夹具的导向套端面与工件待加工端面的间隙控制在1-2倍钻削直径范围内，既可以保证钻头切入时的导向精度，避免钻头引偏，又能给铁屑排出留出足够空间，防止铁屑堵塞在钻套与工件之间刮伤已加工表面。

　　在实际生产验证中，使用这款夹具加工阀块端面的安装孔，单工件的装夹找正时间可从原来的12分钟缩短至1.5分钟，孔位的位置度偏差可稳定控制在0.05mm以内，批量加工的尺寸一致性远高于划线找正的加工方式，同时降低了操作人员的劳动强度，不需要每次加工前重复打样冲、找正孔位。夹具体的基体采用45号钢调质处理，硬度达到HB220-250，具备足够的刚性承受钻削时的切削振动，长期使用不会出现基准面变形的问题，钻套采用T8A工具钢淬火处理，硬度达到HRC55-60，耐磨性能优异，单支钻套可连续加工800-1000个孔后再更换，维护成本极低。针对阀块加工中常见的毛坯尺寸波动问题，夹具的定位止口做了0.1mm的适配余量，可容纳同批次阀块毛坯的外圆尺寸公差，不会出现毛坯尺寸偏大装不进去、尺寸偏小定位间隙过大的问题，中心锁紧螺栓的行程预留了15mm的调节量，可适配不同厚度的阀块装夹需求，覆盖常见的通径6、通径10液压阀块的加工尺寸范围。
