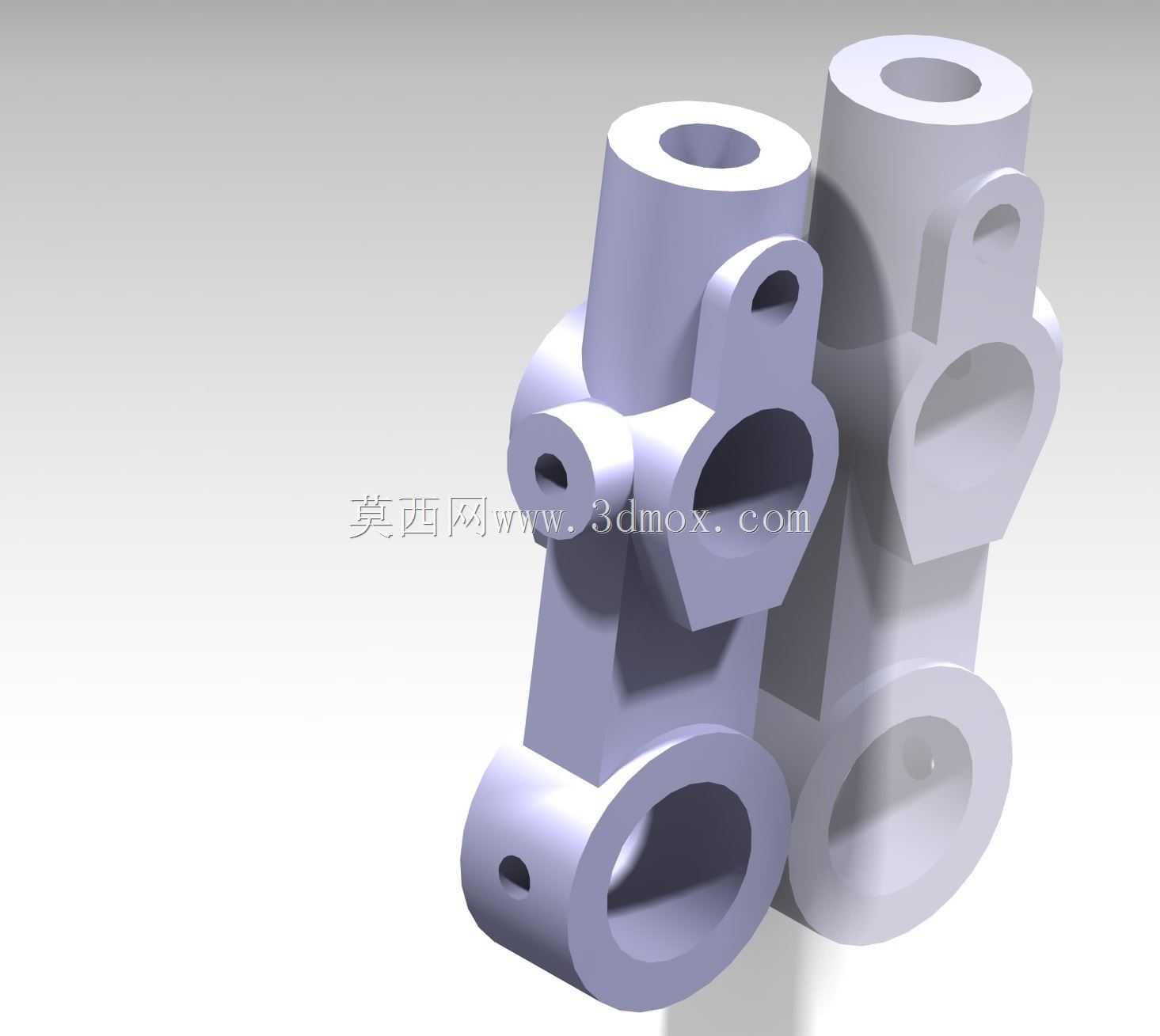

阀类传动用双列铰接连杆结构

　　在工业流体控制的阀组驱动系统里，这类双列铰接连杆是把执行端的直线或摆动动力传递到阀芯的核心传力构件，日常在仪表类控制阀、工艺管线上的截断阀调节机构里都能见到它的应用，区别于单杆式连杆，双列并排的结构能在有限的安装空间里获得更高的抗扭刚度，避免阀瓣启闭过程中出现偏卡、传动滞后的问题。从实际使用场景来看，这类连杆多适配中低压工况的阀组，工作时两端的铰接孔分别连接执行器输出摇臂和阀杆联动拐臂，中间的减重镂空结构不是单纯为了减料，而是在保证截面抗弯模量满足传力要求的前提下，降低运动件的惯量，让小扭矩的执行机构也能顺畅驱动阀件动作，尤其是在需要频繁调节开度的调节阀组里，更低的运动惯量能减少执行器的启停冲击，延长密封件和驱动部件的使用寿命。

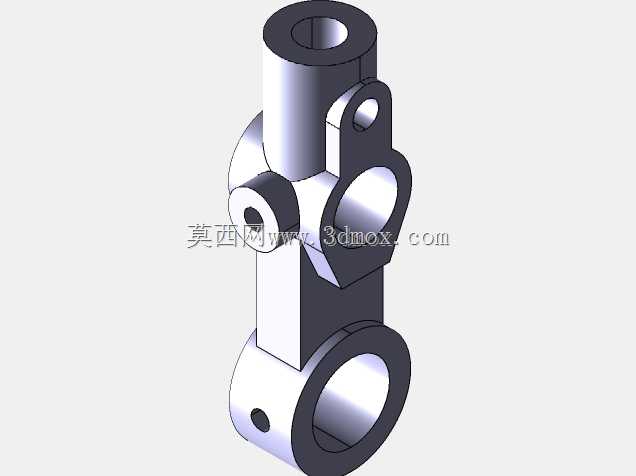

　　做结构设计的时候，首先要敲定的是两端铰接孔的中心距，这个尺寸直接决定了阀瓣的启闭行程，中心距偏差超过0.1mm就可能出现阀瓣关不到位或者开度过载的问题，所以建模时两个端孔的同轴度、孔位公差都要按IT7级的精度来控制，端孔旁的小径向孔是用来装锁紧销的，防止铰接轴在往复摆动过程中出现轴向窜动，避免连杆脱落引发的阀组失控。中间连接臂的截面做了变厚度处理，靠近两端铰接位的区域厚度更大，因为这两个位置是应力集中区，往复传力时的交变载荷最容易在铰接孔边缘引发疲劳裂纹，把局部壁厚加1.5mm就能把应力峰值降低30%左右，而中间臂段因为受力以纯拉压为主，适当做镂空挖槽不会影响结构强度，还能减少铸件的材料用量，降低整体重量。

　　安装边界上要注意，双列结构的两个并排连杆片的平行度必须控制在0.05mm以内，不然铰接轴穿装后会出现别劲的情况，手动盘动的时候就能感觉到明显的卡滞，长期运行还会加剧铰接孔的磨损，导致传动间隙变大，阀位控制精度下降。另外，连杆上的铰接孔都需要做衬套压装的预留尺寸，实际装配时会在孔内压入铜基自润滑衬套，不用额外加注润滑脂就能满足长期往复摆动的耐磨要求，适合在不方便日常维护的管廊、高空架设的阀组上使用。

　　从结构受力的角度分析，这类连杆工作时主要承受的是沿两孔连线方向的拉压载荷，同时在启闭瞬间会承受少量的侧向弯矩，所以建模时在臂身和端孔的衔接位置都做了圆角过渡，避免直角结构带来的应力集中，圆角半径取壁厚的0.3倍就能兼顾应力分散和结构紧凑的要求，不会因为圆角过大和周边的阀腔构件产生运动干涉。设计时还要核算摆角范围，当连杆随摇臂摆动到极限位置时，臂身的镂空边缘不能和阀体内的加强筋、密封组件产生刮碰，所以建模阶段就要做全行程的运动仿真，把各个极限位置的安全间隙留到1mm以上，考虑到铸件的尺寸公差和装配误差，这个间隙量能避免实际生产装配后出现运动卡滞的问题。和普通单连杆相比，这种双列并排的结构把铰接点的支撑跨距加大了，传动过程中的侧向稳定性更好，即使阀杆受到介质侧的不平衡力，连杆也能把力均匀传递到执行端，不会出现单杆结构容易发生的侧弯变形，在通径50到150的仪表阀、调节阀组里，这种结构的连杆使用寿命比单杆结构高40%以上，日常运维的更换频率也更低。
