多自由度夹持式机械手结构设计

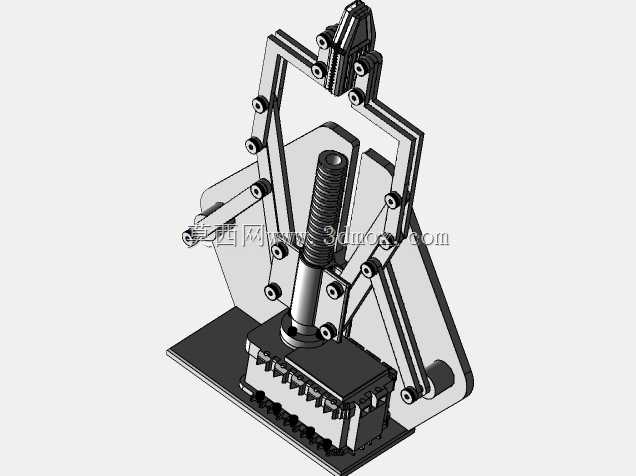

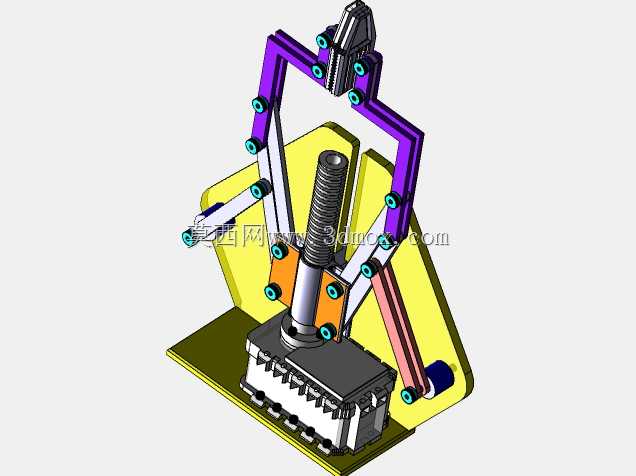

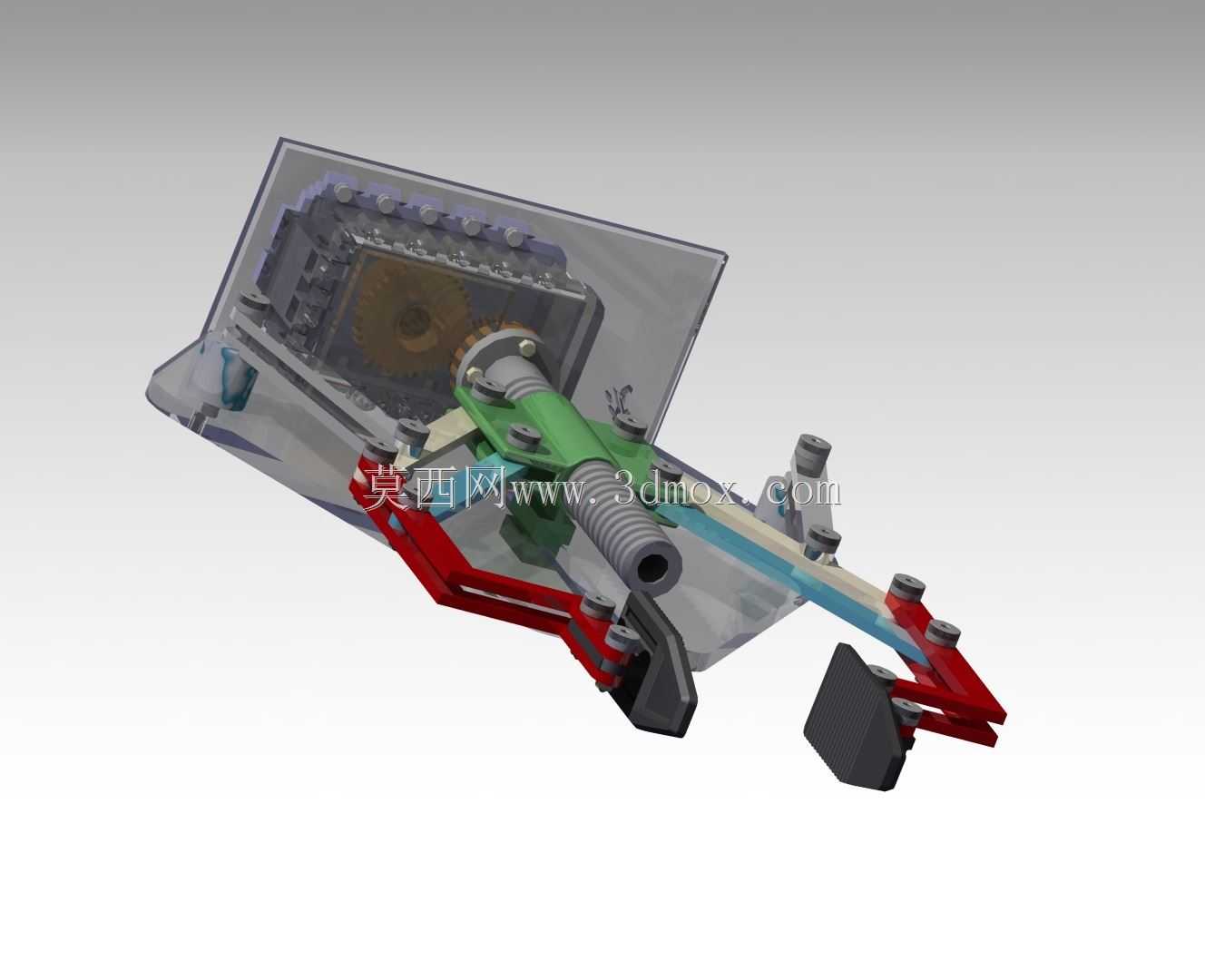

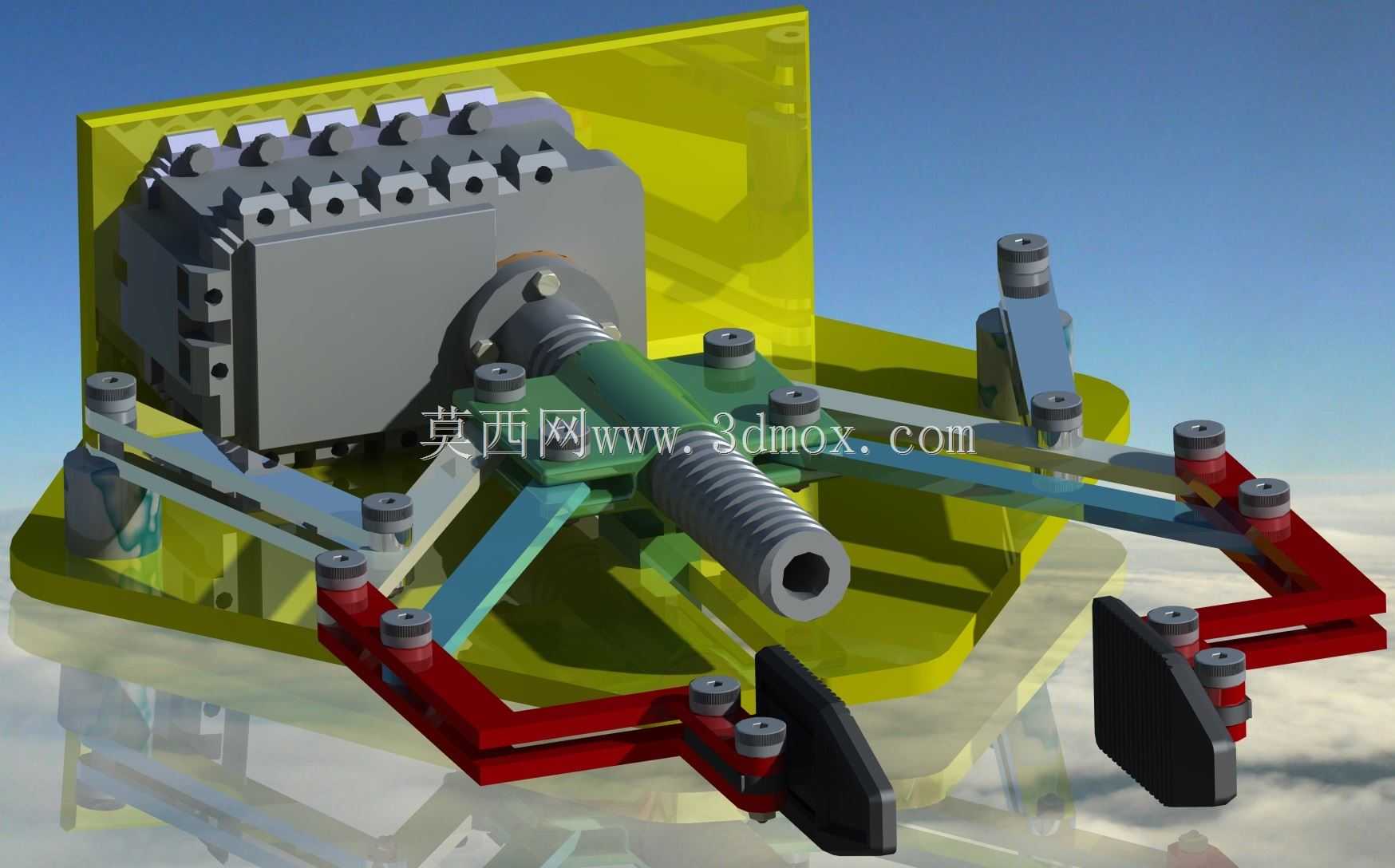

该机械手属于自动化生产线末端执行机构，主要应用于精密零部件搬运、工位转序、小型工件装配等场景，可适配3C电子、小五金加工、轻工制造等行业的上下料工位，替代人工完成重复性高、定位精度要求严苛的抓取动作，降低人工操作的疲劳误差与安全风险。从结构设计来看，该机械手采用多连杆复合传动架构，夹持端设置双组对称夹爪，夹爪接触面预留了防滑垫安装位，可根据抓取工件的外形、材质更换不同结构的夹爪端头，适配平面、弧面、异形面等多种工件轮廓的夹持需求，夹持力可通过传动端的行程调节实现可控调整，避免刚性夹持对工件表面造成压损。设计过程中优先考虑了安装边界的适配性，整体基座采用平板式安装结构，安装孔位按照通用工业机械手末端法兰标准排布，可直接适配多数六轴工业机器人、直线模组滑台的输出端，无需额外设计转接法兰，缩减现场安装调试的周期。传动链路中集成了齿轮与连杆组合的力放大结构，在驱动端输入较小扭矩的前提下，可在夹爪端输出足够的夹持力，兼顾驱动元件选型的小型化与夹持负载能力的平衡，整体结构的运动行程经过反复校核，夹爪开合范围内无运动干涉，各铰接位置预留了润滑注油通道，可在长期运行中定期加注润滑脂，降低铰接副的磨损量，延长设备整体使用寿命。外形尺寸方面，该机械手整体横向展开最大尺寸控制在常用末端执行器的适配范围内，不会因为加装该机构导致机械臂运动时与周边工位护栏、工装夹具发生碰撞，竖直方向的高度经过压缩设计，可适配狭窄空间内的工位取放需求，比如机床内部的工件上下料、料仓内的密集工件抓取等场景。结构中所有受力部件均经过受力仿真校核，夹爪臂、传动连杆等关键零件采用高强度铝合金材质，在保证结构刚性的前提下尽可能降低整体自重，减少对机械臂负载的占用，让机械臂可预留更多负载能力用于承载工件。
