高承载肘节式轴连接接头结构设计

在重载传动系统、工程机械铰接机构、重型阀门驱动链路这类需要两根轴以固定夹角传递动力的场景里，普通的刚性联轴器无法适配轴系的角度偏移，万向节在持续大扭矩、强轴向冲击的工况下又容易出现十字轴磨损、滚针碎裂的失效问题，肘节接头就是针对这类极端载荷场景开发的轴连接部件。从实际工况适配来看，这类接头最常应用在矿山破碎设备的偏心轴传动链路、重型锻压设备的离合操纵机构、船舶舵系的角度传动段，还有大口径工业阀门的阀杆驱动连接位置，这些场景的共性是轴系存在固定的安装夹角，同时传动过程中会伴随周期性的轴向冲击载荷，瞬时扭转载荷往往能达到额定值的3倍以上，常规连接部件很难在这种工况下达到长寿命使用要求。

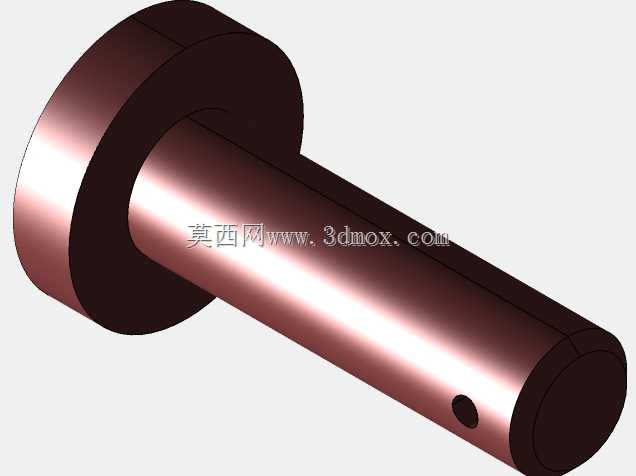

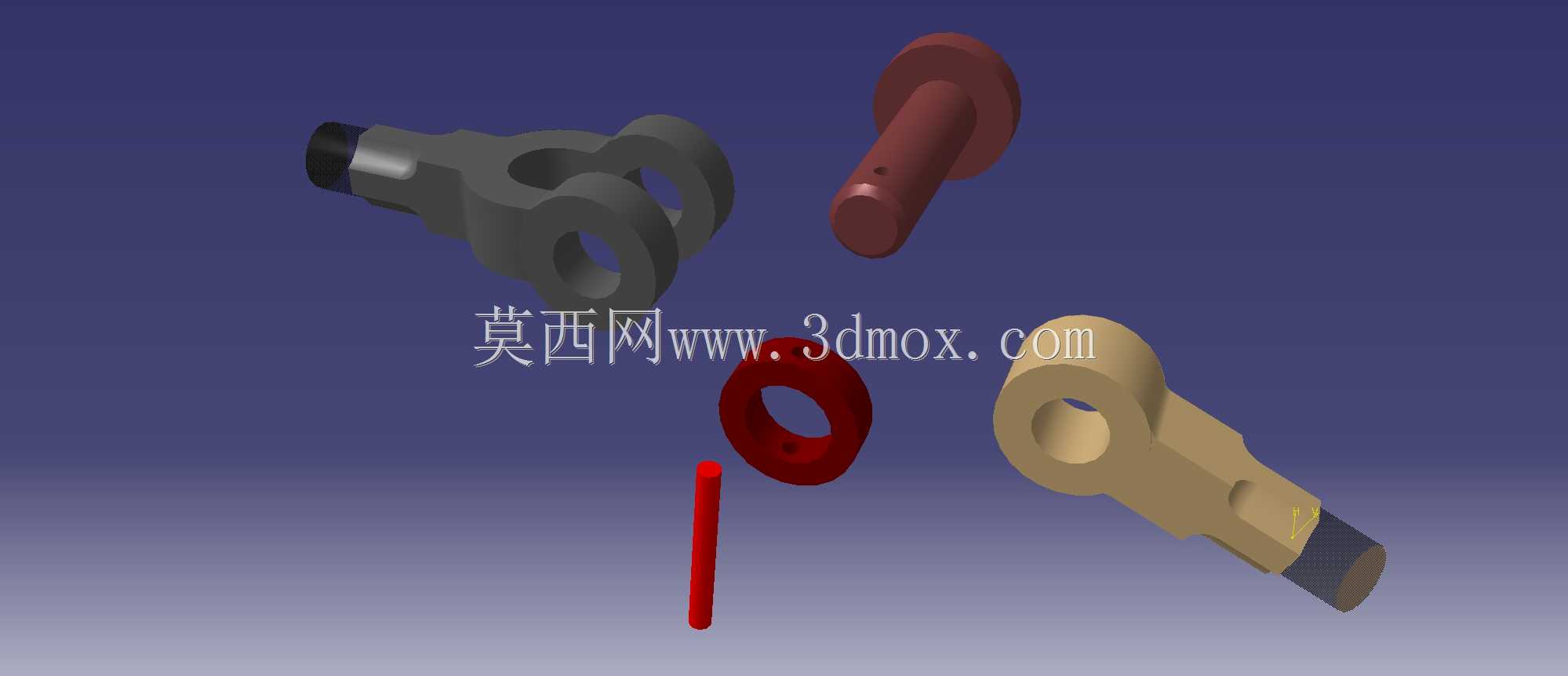

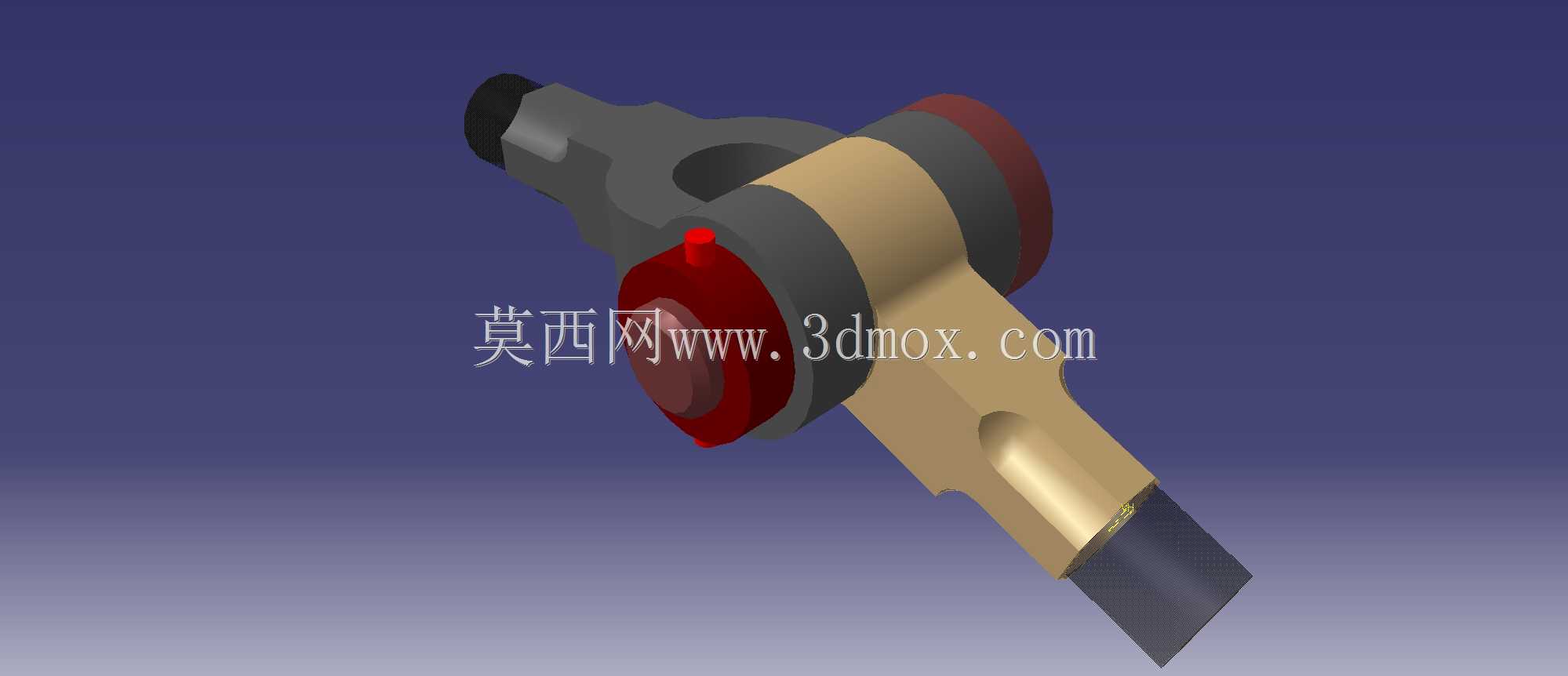

从结构设计逻辑上看，这款肘节接头没有采用传统铰接式的分体销轴结构，而是整体采用锻铸一体的坯料加工成型，接头的两个轴连接端分别设置了不同直径的轴段适配结构，一端为带锁紧定位环的光轴配合面，配合面的粗糙度控制在Ra1.6以内，能够和配套轴件实现H7/k6的过渡配合，保证装配后无径向窜动；另一端为带扁位的传动段，扁位的对称度公差控制在0.02mm以内，能够和传动轮毂实现无间隙的扭矩传递，避免键连接带来的应力集中问题。接头中间的铰接回转部位采用了一体化的轴颈结构，没有额外装配的销轴，从根源上避免了销轴受剪断裂、销轴窜出脱落的失效风险，轴颈部位的表面做了淬火处理，硬度达到HRC45-50，能够承受长期回转过程中的摩擦磨损。

从安装边界尺寸来看，这款接头的整体回转外径控制在120mm以内，轴向总长度为185mm，两端轴段的直径分别为35mm和40mm，安装时需要预留的径向摆动空间不小于150mm，轴向安装间隙预留2-3mm即可，不需要额外配置润滑管路，接头内部的储油槽可以在装配时填充润滑脂，满足3000小时以上的免维护使用需求。和普通的铸造成型接头不同，这款接头的坯料采用模锻后再进行精密机加工的工艺，材料选用40Cr合金结构钢，经过调质处理后整体抗拉强度达到980MPa，屈服强度达到785MPa，能够承受的最大轴向拉力为120kN，额定传递扭矩为850N·m，相比同尺寸的普通铸钢接头，承载能力提升了40%以上，在冲击载荷下的断裂风险降低了60%。

在实际选型匹配过程中，需要注意接头的允许工作夹角范围为0-25度，当轴系夹角超过20度时，需要适当降低额定传递扭矩的取值，夹角每增加1度，扭矩承载能力下降3%左右，避免超角度使用造成接头的异常磨损。接头的两个连接端都设置了密封圈安装槽，装配时配套丁腈橡胶密封圈，可以阻挡外界的粉尘、水汽进入回转摩擦面，适合在露天、多粉尘的工矿环境下使用，不需要额外加装防尘护套。从建模细节来看，整个接头的所有过渡圆角都做了应力释放处理，轴肩位置的圆角半径统一为R3，避免直角过渡造成的应力集中，所有棱边都做了C1的倒角处理，既方便装配时的导向，也避免装配过程中锐边划伤操作人员。在回转部位的侧面设置了一个注油孔，平时用螺塞封堵，需要补充润滑脂时可以直接通过注油孔加注，不需要拆解整个连接结构，后期维护的便捷性相比传统铰接接头有明显提升。这类接头在设计时没有采用多余的轻量化结构，所有非配合面的厚度都经过强度校核，最小壁厚不小于8mm，保证在极端过载情况下不会出现壳体开裂的问题，适合在对可靠性要求极高的重载传动场景中使用。
