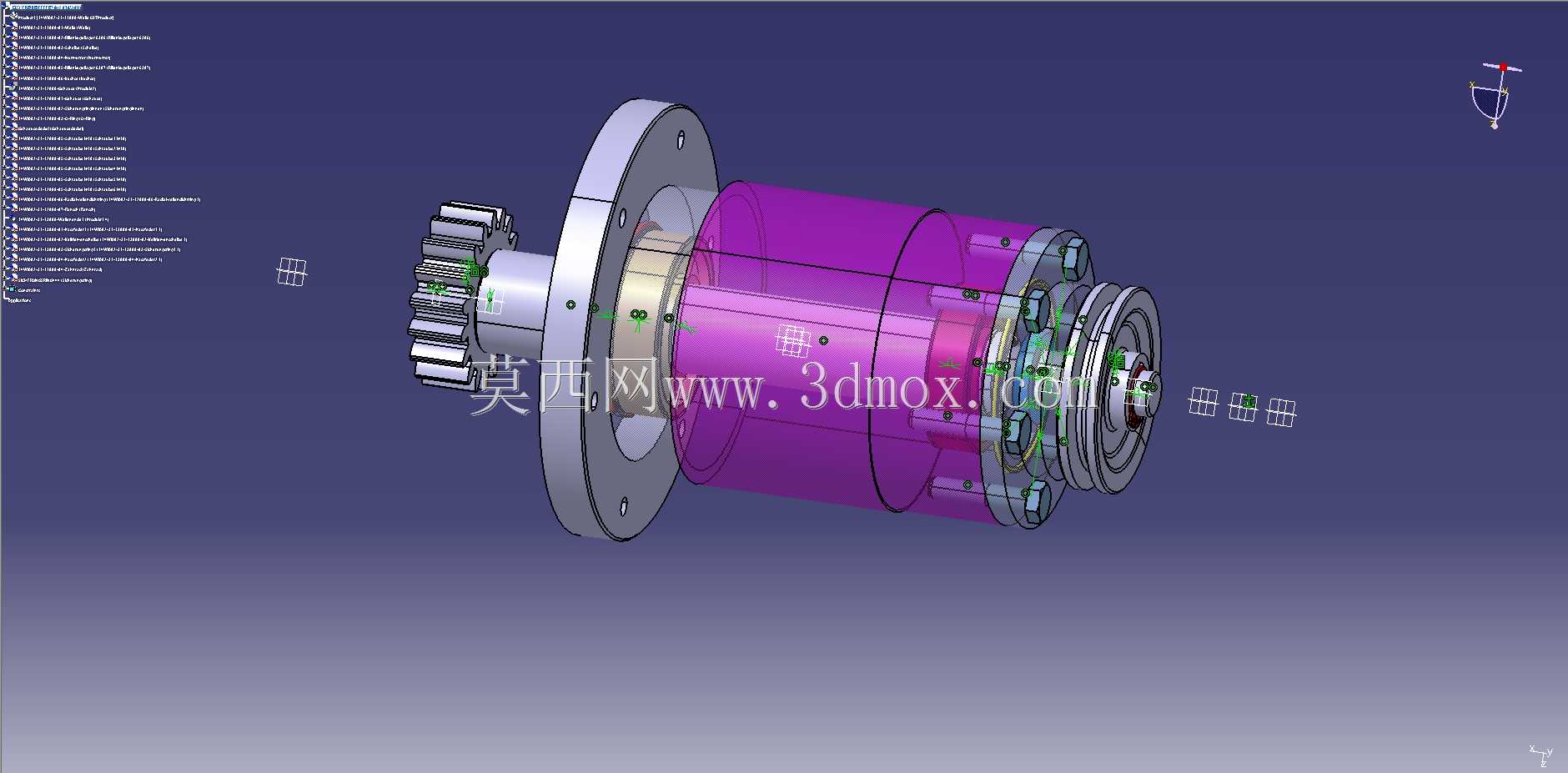

带法兰安装结构的花键传动轴组件

　　该轴系组件多用于工业传动链路中需要实现扭矩稳定传递、同时兼顾轴向定位与径向支撑的场景，常见于中小型动力传输单元、专用设备的动力输出端，可适配中等转速、恒定扭矩输出的工况，也可承受短时过载带来的冲击载荷，避免轴系因载荷突变出现变形或连接失效。从结构设计来看，输入端采用渐开线花键结构，相比普通平键连接，花键的齿面接触面积更大，载荷分布更均匀，对中性更好，能有效降低高速运转时的偏心振动，同时花键配合可允许少量轴向窜动，抵消装配误差与热胀冷缩带来的轴向尺寸变化，避免轴系出现卡滞。

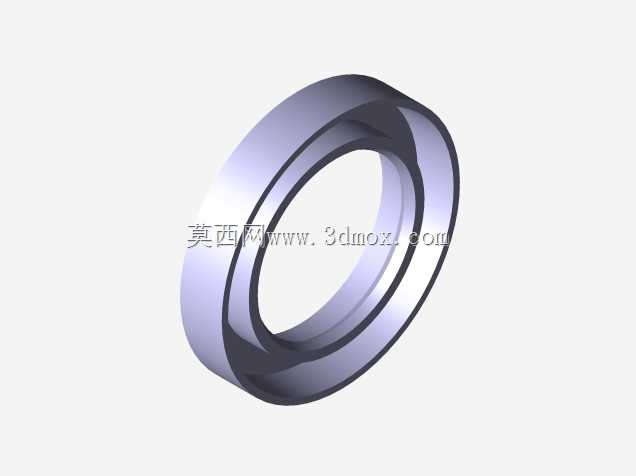

　　安装端采用圆形法兰盘结构，法兰盘上均匀分布多个螺栓过孔，安装时可通过螺栓将整个轴组件固定在设备的箱体壁板上，法兰盘与箱体贴合面设计有定位止口，可保证轴系与安装基准的同轴度，降低装配时的找正难度，止口的配合公差选用过渡配合，既保证定位精度，又不会给拆装带来过大阻力。轴身中段设计有多个轴肩结构，分别用于支撑轴承、定位隔套与密封件，不同轴段的直径根据受力情况做了差异化设计，承受扭矩较大的输入段轴径更大，应力集中位置做了圆角过渡处理，避免长期交变载荷下出现疲劳断裂。轴的输出端设计有锁紧螺纹与密封安装位，可配套骨架油封实现箱体内部润滑油的密封，防止润滑油泄漏同时阻挡外部粉尘进入箱体内部，保护轴承与传动部件的使用寿命。

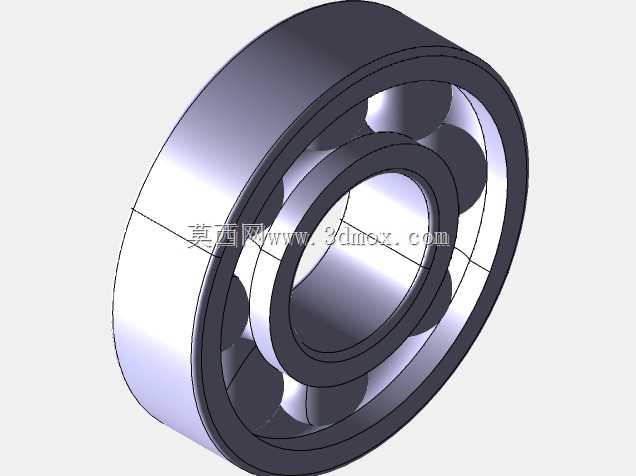

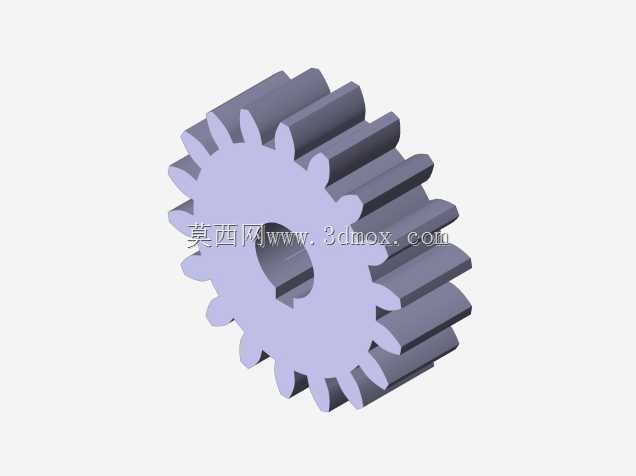

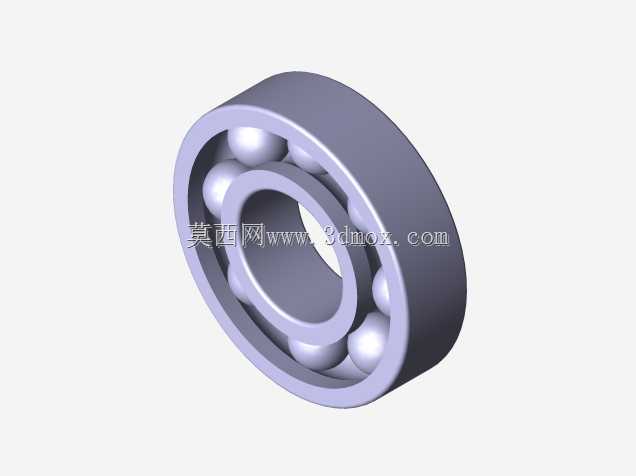

　　整个组件的内部集成了轴承支撑结构，两端分别配置深沟球轴承与推力轴承组合，深沟球轴承承担径向载荷，推力轴承承担轴向载荷，可同时承受两个方向的轴向力，适配正反转切换的工况。从安装边界来看，法兰盘的外径尺寸适配常规中小型设备的箱体安装孔位，轴的总长度控制在紧凑范围内，不会占用过多设备内部空间，输入端花键的参数符合通用传动件的配合标准，可直接与配套的内花键齿轮或联轴器对接，不需要额外做适配加工。设计过程中优先考虑了装配工艺性，整个轴组件可作为一个独立的预装单元，在装配线外完成轴承、密封件、隔套的预装后整体装入设备箱体，大幅提升总装效率，后期维护时也可整体拆下更换，不需要拆解箱体内部其他部件。

　　轴系的动平衡等级按照常规工业传动件的要求设计，可适配每分钟数千转的运转工况，不会因自身不平衡量带来额外振动。各配合面的公差选择经过受力校核，轴承位采用k6公差，与轴承内圈实现过盈配合，避免轴承内圈与轴出现相对滑动，隔套安装位采用h7公差，保证隔套可顺利装入同时不会出现过大间隙。密封位的表面粗糙度控制在合理范围，既保证油封唇口的密封效果，又不会过快磨损油封唇口，延长密封件的更换周期。花键部分的齿形精度按照通用传动要求加工，可保证啮合平稳，降低传动噪音。
