巴哈赛车十字型轮毂连接座结构设计

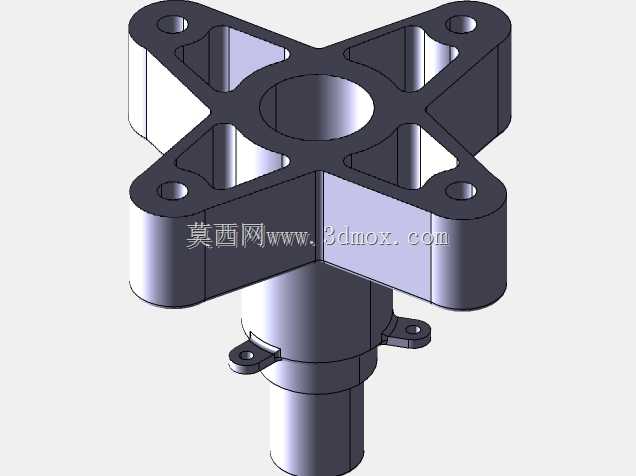

　　该零件为巴哈越野赛事赛车轮端的核心承载连接构件，主要承担轮毂与悬架立柱、传动半轴之间的载荷传递作用，适配非铺装路面越野行驶的复杂受力工况，在赛事场景中需要同时应对冲击载荷、交变扭转载荷以及侧向倾覆力矩的复合作用，是轮端总成中保障行驶可靠性的关键结构件。从结构设计逻辑来看，上部采用十字星型的四耳布局，四个延伸臂端部均设置同轴安装通孔，用于和轮毂轮辐的螺栓点位精准匹配，安装孔位的同轴度公差需要控制在0.05mm以内，避免装配后出现轮辋跳动量超标的问题；十字臂之间采用大面积的镂空挖槽设计，在不降低整体结构刚度的前提下最大化削减零件自重，挖槽的过渡位置全部采用R3以上的圆角过渡，避免应力集中导致的越野冲击下结构开裂问题。

　　中心位置设置阶梯式通孔，大直径段用于和悬架立柱的定位轴颈配合，配合公差选用H7/h6的间隙配合，保障装配时的同轴定位精度，小直径段用于穿过传动半轴的花键轴，预留足够的花键啮合空间，同时中心孔的内壁粗糙度需要达到Ra1.6，减少装配过程中的刮蹭磨损。零件下部延伸出的圆柱轴段为轮毂轴承的安装位，轴段上设置两处卡簧槽，用于固定上下两组圆锥滚子轴承的内圈位置，轴段直径的公差控制在k6级别，保障和轴承内圈的过盈配合量在合理区间，避免轴承运转过程中出现内圈跑圈的故障；圆柱轴段侧面伸出的两个带孔小凸耳，用于固定轮速传感器的线束支架或者刹车管路的固定卡扣，避免越野行驶过程中线束、管路被飞溅的碎石拉扯损坏。

　　从安装边界来看，零件上部四个安装耳的中心距为100mm，适配常见的4孔越野专用轮辋的安装尺寸，下部圆柱轴段的总长度为78mm，安装后和转向节的配合面预留2mm的间隙，避免转向过程中出现运动干涉；零件整体采用铝合金材质加工的设计方案，毛坯可通过低压铸造成型后再做机加工处理，关键受力面做硬质阳极氧化处理，提升表面耐磨性能。在实际赛事应用中，该结构的镂空设计相比同尺寸的实心轮毂连接座可减重37%左右，同时十字型的筋条布局可以将轮端受到的地面冲击均匀分散到四个安装点位，避免局部应力过大导致的结构失效；四个安装耳的厚度设计为12mm，经过有限元仿真验证，在承受12kN的垂直冲击载荷时，最大应力值为187MPa，低于铝合金材料的屈服强度，安全系数达到1.8，满足越野赛事的强度要求。

　　设计过程中需要重点关注安装孔位的位置度公差，以及中心轴段和安装面的垂直度公差，垂直度公差需要控制在0.03mm以内，否则会导致轮辋安装后出现端面跳动，行驶过程中产生异常振动，影响赛车的操控稳定性；另外十字筋条的壁厚设计为8mm，在保障刚度的同时避免了材料的冗余堆积，铸造过程中也不会出现缩孔、缩松等铸造缺陷。零件下部的轴承安装位需要和轴承内圈做过盈配合，装配时需要采用热装工艺，避免直接敲击轴承导致的滚道损伤，轴端设置的倒角为C2，方便装配时轴承的顺利导入；侧面的两个小凸耳的安装孔为M4的螺纹孔，凸耳和主体圆柱的连接位置设置R2的过渡圆角，避免凸耳受侧向力时出现断裂问题。
