挖掘装载工作臂结构三维设计模型

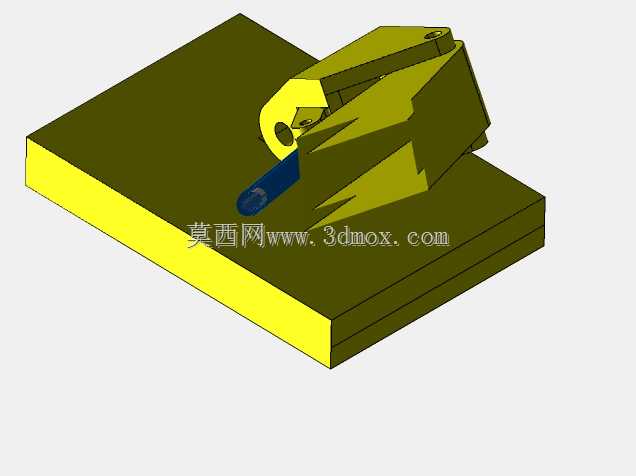

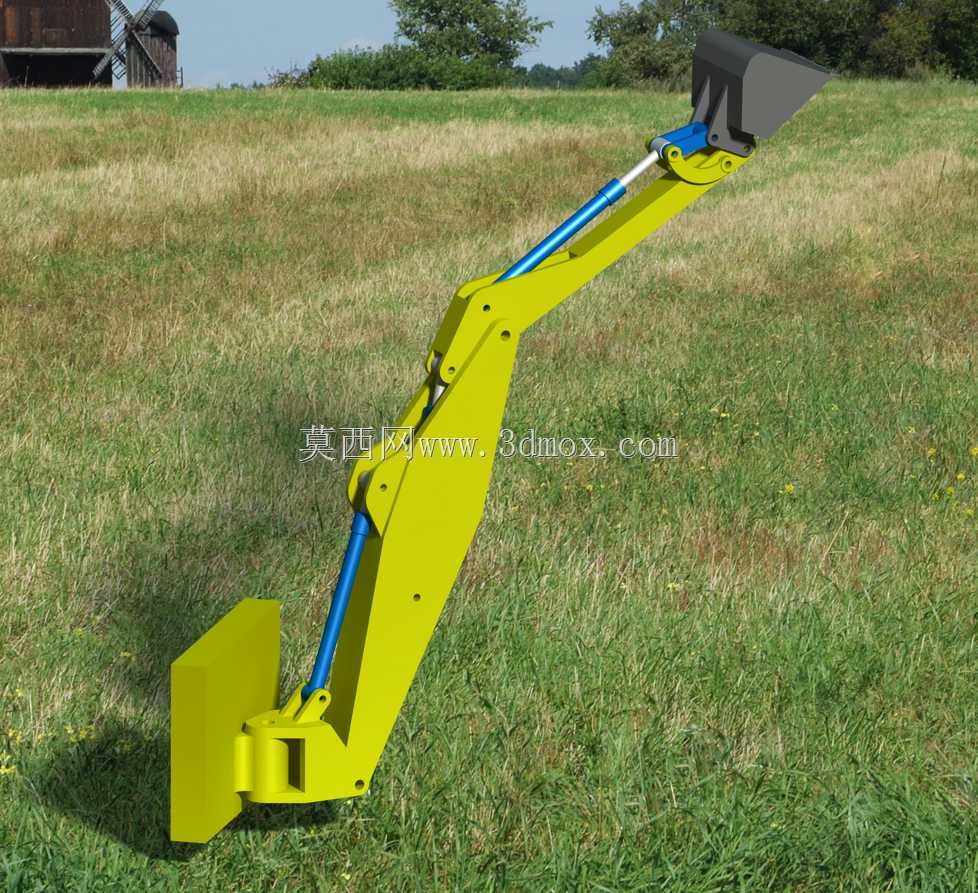

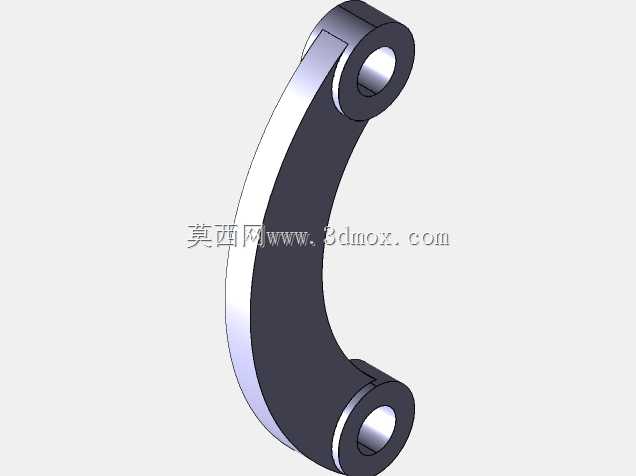

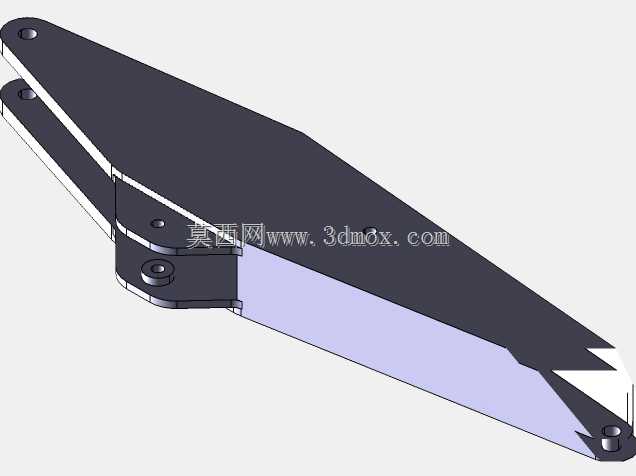

　　这套挖掘装载工作臂的三维结构，核心面向小型土方作业场景的功能需求搭建，适配庭院土方整理、小型管线开挖、农用土地整备这类作业半径有限、作业载荷中等的工况，区别于大型矿用挖掘设备的重载长行程设计，整体结构更偏向紧凑灵活的作业定位。从功能实现逻辑来看，整套工作臂采用三节铰接式布局，最末端的铲斗连接段通过铰接耳板与中臂相连，中臂再与根部的大臂段铰接，每段铰接位置都预留了液压油缸的安装铰点，通过双作用液压油缸的伸缩驱动，实现各段臂体的相对转动，最终完成铲斗的挖掘、提升、卸料全动作循环。

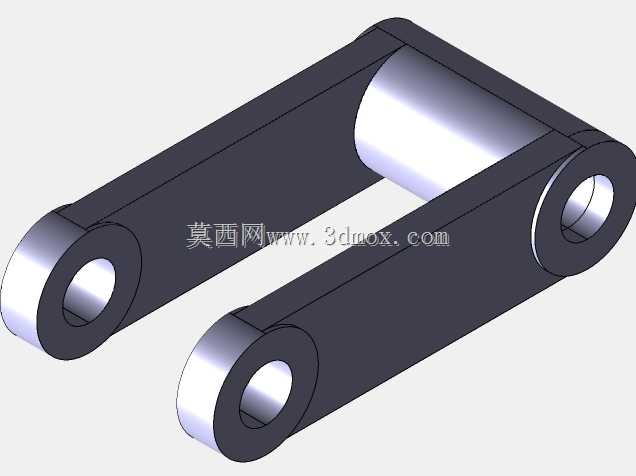

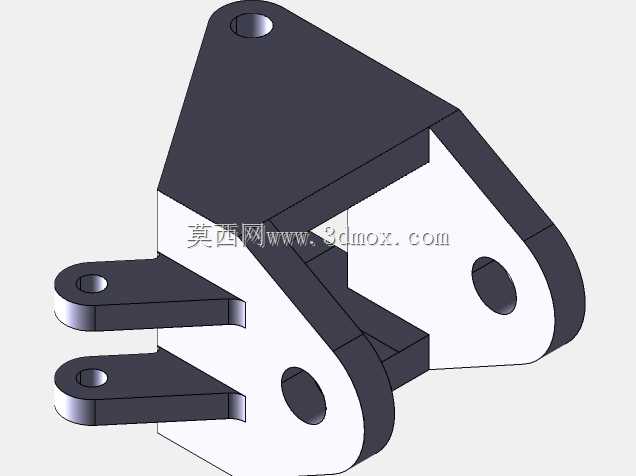

　　设计过程中优先考虑了铰接点的受力传递路径，所有铰点位置都做了局部加厚的加强筋结构，避免作业过程中应力集中导致的臂体开裂，同时每处铰接孔的同轴度公差在建模阶段就做了约束，保证后续装配时销轴可以顺利穿入，不会出现卡滞问题。从安装边界来看，这套工作臂的根部铰接座适配小型滑移装载机或者微型挖掘主机的前端安装接口，安装面的螺栓孔位按照通用小型主机的连接尺寸做了匹配，不需要额外做转接法兰就可以完成对接；臂体完全收拢状态下的横向外廓尺寸控制在1.2米以内，不会超出小型主机的车身宽度，保证在狭窄巷道、庭院围墙边这类受限空间作业时不会发生剐蹭。

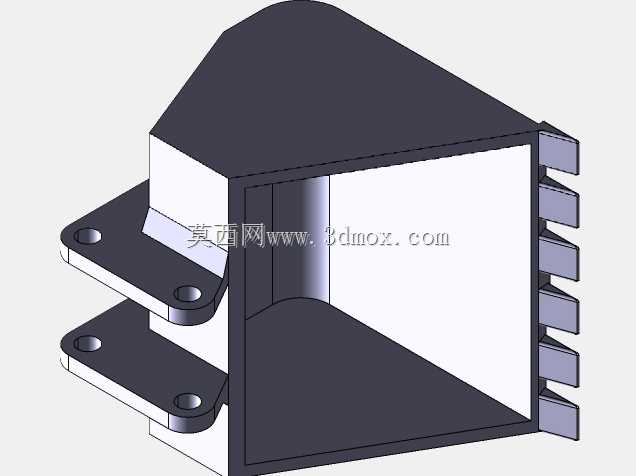

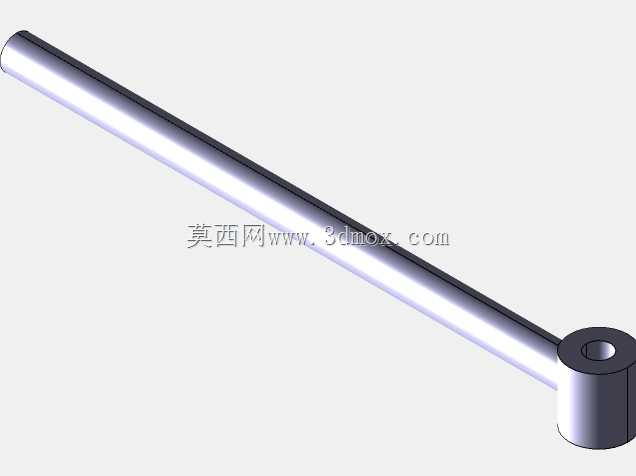

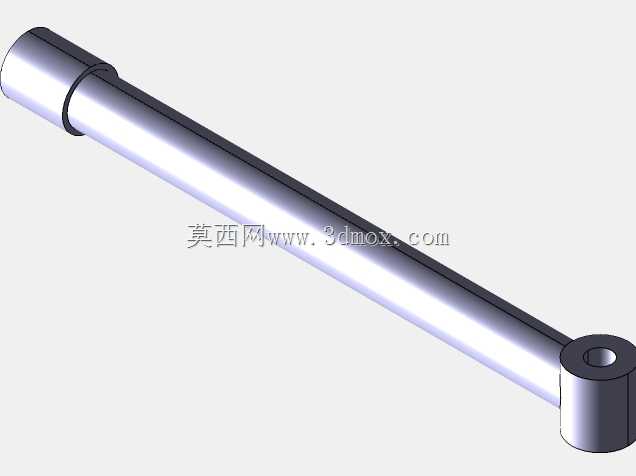

　　液压油缸的选型匹配上，按照各段臂体的作业力矩需求做了铰点位置优化，大臂举升油缸的铰点距离根部铰接点的力臂长度做了针对性放大，保证举升满载荷铲斗时油缸工作压力处于额定区间的中低位，减少液压系统的负载冲击；斗杆油缸的铰点则兼顾了挖掘时的破碎力和卸料时的动作速度，让铲斗挖掘作业时的斗齿切削力满足普通黏土、松散砂石的开挖需求，不会出现动力不足的问题。铲斗的斗型采用浅宽式设计，斗唇位置做了加厚处理，适配松散物料的装载作业，同时斗背的弧度按照物料卸料时的自然滑落角度设计，举升卸料时不会出现物料粘斗残留的问题。

　　建模过程中所有的运动副都添加了碰撞约束，模拟实际作业时的臂体运动极限位置，避免出现油缸行程到极限位置时臂体结构发生干涉的问题，比如当斗杆完全收回、铲斗处于挖掘位置时，各段臂体的加强筋、油缸缸筒之间都预留了至少10mm的安全间隙，即使加工存在少量公差也不会出现运动卡滞。另外，所有的销轴安装位置都预留了润滑脂注油通道的安装空间，方便后续日常维护时加注润滑脂，减少铰接位置的磨损，延长结构使用寿命。这套结构没有冗余的装饰性设计，所有的板件厚度、加强筋布置都围绕受力需求设置，在保证结构强度满足额定作业载荷的前提下，尽可能控制臂体的整体自重，减少主机前端的负载配重需求，提升小型设备的作业灵活性。
